Алмазный шлифовальный круг

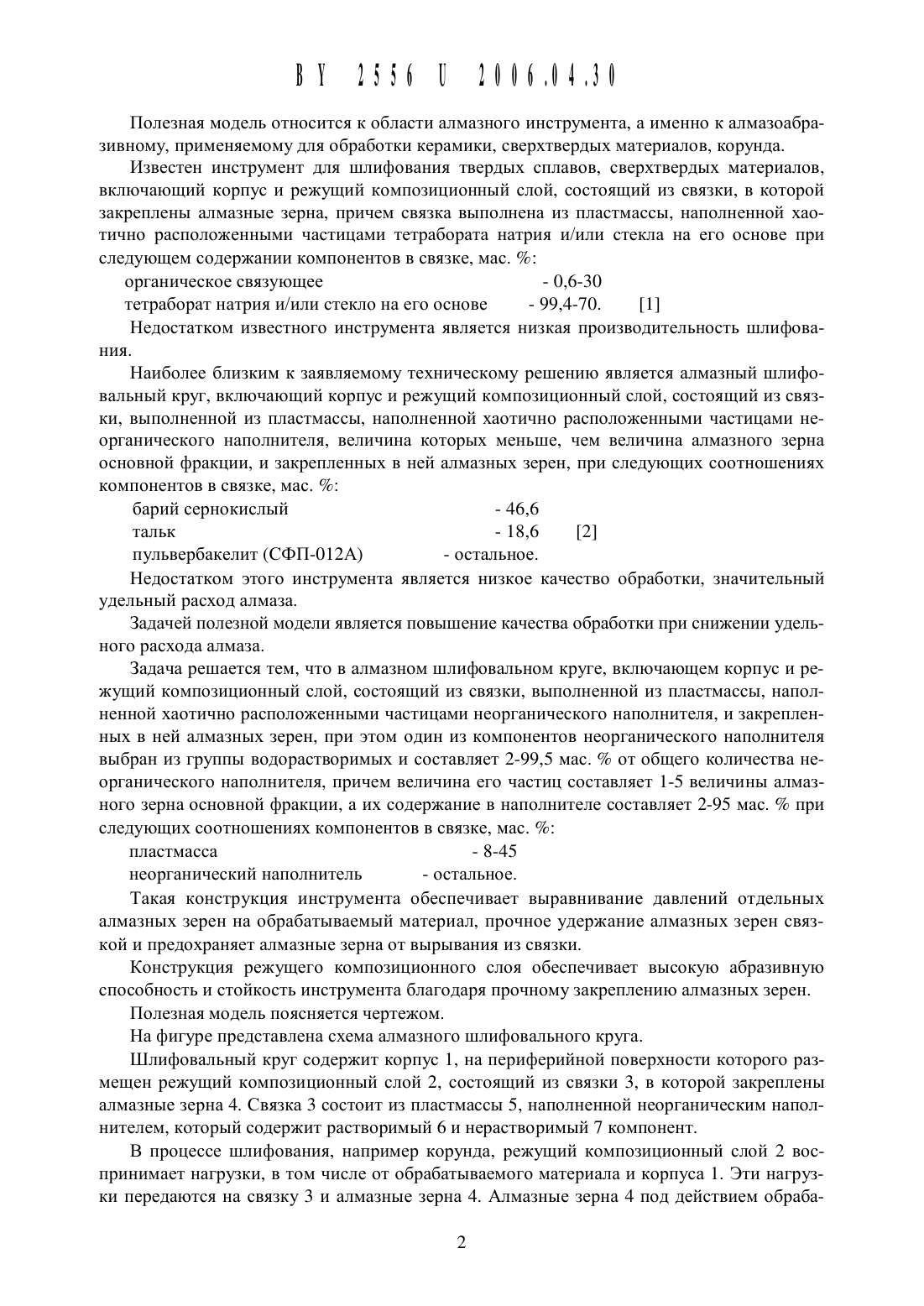

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Горлач Александр Григорьевич Зайцев Валентин Алексеевич Кузнецов Владимир Витальевич Кузей Анатолий Михайлович Марцинкевич Эдуард Адамович (ВУ)(72) Авторы Горлач Александр Григорьевич Зайцев Валентин Алексеевич Кузнецов Владимир Витальевич Кузей Анатолий Михайлович Марцинкевич Эдуард Адамович (ВУ)(73) Патентообладатель Горлач Александр Григорьевич Зайцев Валентин Алексеевич Кузнецов Владимир Витальевич Кузей Анатолий Михайлович Марцинкевич Эдуард Адамович (ВУ)Алмазный Шлифовальный круг, включающий корпус и режущий композиционный слой, состоящий из связки, выполненной из пластмассы, наполненной хаотично расположенными частицами неорганического наполнителя, и закрепленных в ней алмазных зерен,отличающийся тем, что один из компонентов неорганического наполнителя выбран из группы водорастворимых и составляет 2-99,5 мас. от общего количества неорганического наполнителя, причем величина его частиц составляет 1-5 величины алмазного зерна основной фракции, а их содержание в наполнителе составляет 2-95 мас. при следующих соотношениях компонентов в связке, мас.1. Патент на изобретение РБ 4638, 2002.Полезная модель относится К области алмазного инструмента, а именно К алмазоабразивному, применяемому для обработки керамики, сверхтвердых материалов, корунда.Известен инструмент для шлифования твердых сплавов, сверхтвердых материалов,включающий корпус и режущий Композиционный слой, состоящий из связки, в которой закреплены алмазные зерна, причем связка выполнена из пластмассы, наполненной хаотично расположенными частицами тетрабората натрия и/или стекла на его основе при следующем содержании компонентов в связке, мас.органическое связующее - 0,6-30 тетраборат натрия и/или стекло на его основе - 99,4-7 О. 1Недостатком известного инструмента является низкая производительность шлифования.Наиболее близким к заявляемому техническому решению является алмазный шлифовальный круг, включающий корпус и режущий композиционный слой, состоящий из связки, выполненной из пластмассы, наполненной хаотично расположенными частицами неорганического наполнителя, величина которых меньше, чем величина алмазного зерна основной фракции, и закрепленных в ней алмазных зерен, при следующих соотношениях компонентов в связке, мас.Недостатком этого инструмента является низкое качество обработки, значительный удельный расход алмаза.Задачей полезной модели является повышение качества обработки при снижении удельного расхода алмаза.Задача решается тем, что в алмазном шлифовальном круге, включающем корпус и режущий композиционный слой, состоящий из связки, выполненной из пластмассы, наполненной хаотично расположенными частицами неорганического наполнителя, и закрепленных в ней алмазных зерен, при этом один из компонентов неорганического наполнителя выбран из группы водорастворимых и составляет 2-99,5 мас. от общего количества неорганического наполнителя, причем величина его частиц составляет 1-5 величины алмазного зерна основной фракции, а их содержание в наполнителе составляет 2-95 мас. при следующих соотношениях компонентов в связке, мас.Такая конструкция инструмента обеспечивает выравнивание давлений отдельных алмазных зерен на обрабатываемый материал, прочное удержание алмазных зерен связкой и предохраняет алмазные зерна от вырывания из связки.Конструкция режущего композиционного слоя обеспечивает высокую абразивную способность и стойкость инструмента благодаря прочному закреплению алмазных зерен.Полезная модель поясняется чертежом.На фигуре представлена схема алмазного шлифовального круга.Шлифовальный круг содержит корпус 1, на периферийной поверхности которого размещен режущий композиционный слой 2, состоящий из связки 3, в которой закреплены алмазные зерна 4. Связка 3 состоит из пластмассы 5, наполненной неорганическим наполнителем, который содержит растворимый 6 и нерастворимый 7 компонент.В процессе шлифования, например корунда, режущий композиционный слой 2 воспринимает нагрузки, в том числе от обрабатываемого материала и корпуса 1. Эти нагрузки передаются на связку 3 и алмазные зерна 4. Алмазные зерна 4 под действием обраба 2ть 1 ваемого материала изнашиваются И погружаются в связку 3. Частицы неорганического наполнителя воспринимают нагрузки от обрабатываемого материала и изнашиваются либо дробятся под действием ударных нагрузок. Одновременно под действием смазь 1 ваюЩеохлаждающей жидкости из неорганического наполнителя постепенно удаляется водорастворимый компонент 6, увеличивая нагрузку на пластмассу 5 и нерастворимый компонент 6, который разрушается, приводя к износу связки 3 и одновременно прочному закреплению в ней алмазных зерен 4, что обеспечивает низкий удельный расход алмаза и высокое качество обработки.В качестве компонентов неорганического наполнителя используется тальк, тетраборат натрия, карбид бора и т.д. В качестве пластмассы - фенолформальдегидные, полиамидные,эпоксидные смолы.Алмазным шлифовальным кругом формы 1 А 1 диаметром 150 мм с шириной режуЩего композиционного слоя 10 мм, установленным на обточном станке ШБ-5, обрабатывали заготовку синтетического алмаза 0,5 карат. СмазываюЩе-охлаждаюшая жидкость - вода. Концентрация алмазного порошка (АС-6, фракции 80/63) в режущем композиционном слое - 100 . Соотношение компонентов в связке следуюшее, мас.Содержание водорастворимого компонента - (тетрабората натрия) в неорганическом наполнителе - 99,5 мас. , а содержание в нем частиц фракции 80/63 - 2 мас. . Нерастворимь 1 й компонент неорганического наполнителя - тальк.Удельный расход алмаза при обработке заготовки составил 34 карат/карат, а параметрь 1 шероховатости поверхности заготовки - Ка - 1,7 мкм, КЧ - 2,8 мкм.Удельный расход алмаза при обработке заготовки известным инструментом составил 43 карат/карат, параметры шероховатости поверхности заготовки - Ка - 17,2 мкм, КЧ - 31 мкм.Алмазным шлифовальным кругом (форма 1 А 1, 150 5 6 32, АСН 10/7, 100 ) обрабатывали пластину корунда, смазываюше-охлаждаюшая жидкость - водный раствор фосфата натрия. Соотношение компонентов в связке следуюшее, мас.Содержание водорастворимого компонента - (тетрабората натрия) в неорганическом наполнителе - 4 мас. . Содержание в нем частиц фракции 50/40 мкм - 95 мас. . Нерастворимый компонент неорганического наполнителя - барий сернокислый.Удельный расход алмаза при обработке пластин составил 0,3 мг/г, а параметры шероховатости поверхности - Ка - 0,7 мкм, КЧ - 0,3 мкм.После обработки пластины известным инструментом параметры шероховатости поверхности составили - Ка - 1,1 мкм, КЧ - 0,6 мкм. Удельный расход алмаза при этом составил 0,6 мг/г.Алмазным шлифовальным кругом (6 А 2 Т 150 10 5 32, АСН 40/28, 100 ) обрабатывали пластину сапфира. Смазываюше-охлаждаюшая жидкость - водный раствор фосфата натрия. Соотношение компонентов в связке следуюшее, мас.Содержание водорастворимого компонента - (натрий хлористый) - 40 мас. , концентрация в нем Частиц фракции 125/ 100 МКМ - 45 мас. , нерастворимый компонент неорганического наполнителя - углекислый кальций.Удельный расход алмаза составил 0,1 мг/г, параметры шероховатости поверхности Ка - 1,7 мкм, КЧ - 0,6 мкм.Удельный расход алмаза при обработке пластины сапфира известным инструментом 0,23 мг/г, параметры шероховатости поверхности составили Ка - 2,6 мкм, Кд - 0,9 мкм. Удельный расход алмаза при этом составил 0,2 мг/г.Применение полезной модели позволяет повысить качество обработки сверхтвердых материалов, композиционных материалов на их основе, сапфира, корунда, керамики и эксплуатационные характеристики инструмента.Область использования полезной модели - машиностроение, электронная промь 1 шленность, гранильное производство.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
