Ствол для тушения торфяных пожаров

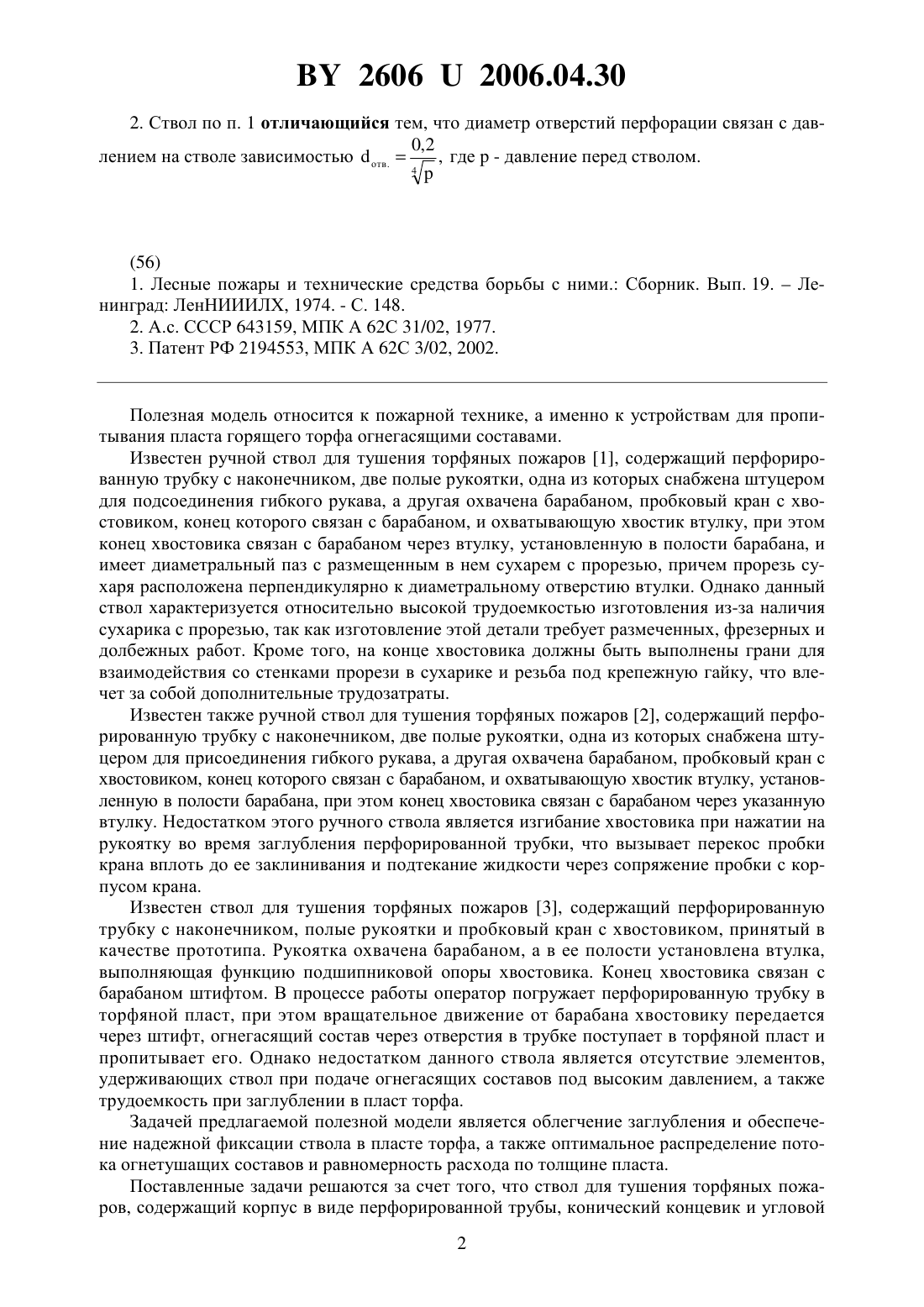

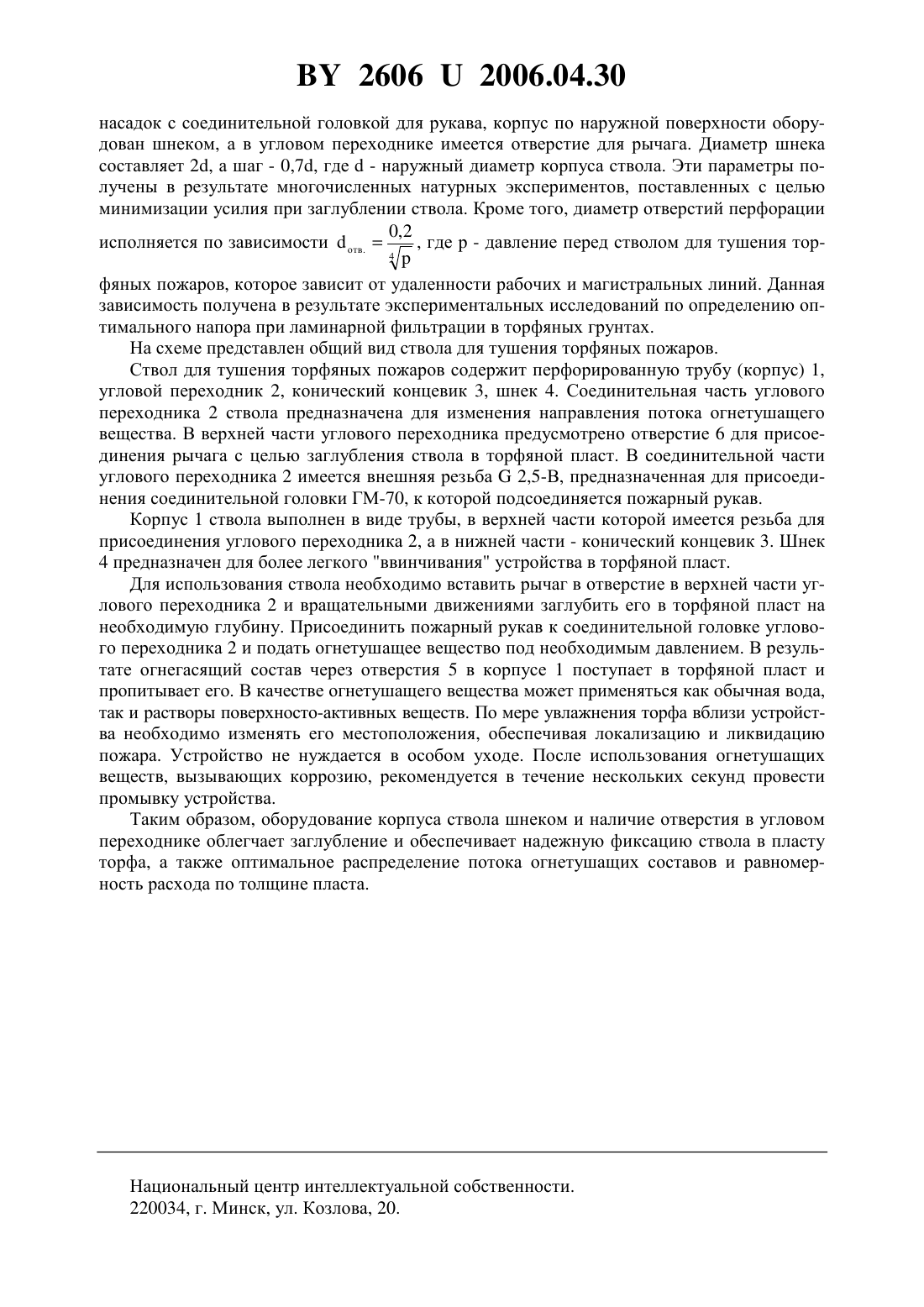

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТВОЛ ДЛЯ ТУШЕНИЯ ТОРФЯНЫХ ПОЖАРОВ(71) Заявитель Учреждение Научно-исследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Карпенчук Игорь Васильевич Кудряшов Александр Николаевич Леоник Дмитрий Александрович Палубец Сергей Михайлович Пармон Валерий Викторович Петуховский Сергей Геннадьевич Сташевский Евгений Вячеславович(73) Патентообладатель Учреждение Научно-исследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций Министерства по чрезвычайным ситуациям Республики Беларусь(57) 1. Ствол для тушения торфяных пожаров, содержащий корпус в виде перфорированной трубы, конический наконечник и угловой насадок с соединительной головкой для рукава, отличающийся тем, что в верхней части углового переходника имеется отверстие для рычага и по наружной поверхности корпуса выполнен шнек, причем диаметр шнека составляет 2, а шаг - 0,7, где- наружный диаметр корпуса ствола. 26062006.04.30 2. Ствол по п. 1 отличающийся тем, что диаметр отверстий перфорации связан с дав 0,2, где- давление перед стволом. лением на стволе зависимостьюотв.4(56) 1. Лесные пожары и технические средства борьбы с ними. Сборник. Вып. 19.Ленинград ЛенНИИИЛХ, 1974. - С. 148. 2. А.с. СССР 643159, МПК А 62 С 31/02, 1977. 3. Патент РФ 2194553, МПК А 62 С 3/02, 2002. Полезная модель относится к пожарной технике, а именно к устройствам для пропитывания пласта горящего торфа огнегасящими составами. Известен ручной ствол для тушения торфяных пожаров 1, содержащий перфорированную трубку с наконечником, две полые рукоятки, одна из которых снабжена штуцером для подсоединения гибкого рукава, а другая охвачена барабаном, пробковый кран с хвостовиком, конец которого связан с барабаном, и охватывающую хвостик втулку, при этом конец хвостовика связан с барабаном через втулку, установленную в полости барабана, и имеет диаметральный паз с размещенным в нем сухарем с прорезью, причем прорезь сухаря расположена перпендикулярно к диаметральному отверстию втулки. Однако данный ствол характеризуется относительно высокой трудоемкостью изготовления из-за наличия сухарика с прорезью, так как изготовление этой детали требует размеченных, фрезерных и долбежных работ. Кроме того, на конце хвостовика должны быть выполнены грани для взаимодействия со стенками прорези в сухарике и резьба под крепежную гайку, что влечет за собой дополнительные трудозатраты. Известен также ручной ствол для тушения торфяных пожаров 2, содержащий перфорированную трубку с наконечником, две полые рукоятки, одна из которых снабжена штуцером для присоединения гибкого рукава, а другая охвачена барабаном, пробковый кран с хвостовиком, конец которого связан с барабаном, и охватывающую хвостик втулку, установленную в полости барабана, при этом конец хвостовика связан с барабаном через указанную втулку. Недостатком этого ручного ствола является изгибание хвостовика при нажатии на рукоятку во время заглубления перфорированной трубки, что вызывает перекос пробки крана вплоть до ее заклинивания и подтекание жидкости через сопряжение пробки с корпусом крана. Известен ствол для тушения торфяных пожаров 3, содержащий перфорированную трубку с наконечником, полые рукоятки и пробковый кран с хвостовиком, принятый в качестве прототипа. Рукоятка охвачена барабаном, а в ее полости установлена втулка,выполняющая функцию подшипниковой опоры хвостовика. Конец хвостовика связан с барабаном штифтом. В процессе работы оператор погружает перфорированную трубку в торфяной пласт, при этом вращательное движение от барабана хвостовику передается через штифт, огнегасящий состав через отверстия в трубке поступает в торфяной пласт и пропитывает его. Однако недостатком данного ствола является отсутствие элементов,удерживающих ствол при подаче огнегасящих составов под высоким давлением, а также трудоемкость при заглублении в пласт торфа. Задачей предлагаемой полезной модели является облегчение заглубления и обеспечение надежной фиксации ствола в пласте торфа, а также оптимальное распределение потока огнетушащих составов и равномерность расхода по толщине пласта. Поставленные задачи решаются за счет того, что ствол для тушения торфяных пожаров, содержащий корпус в виде перфорированной трубы, конический концевик и угловой 2 26062006.04.30 насадок с соединительной головкой для рукава, корпус по наружной поверхности оборудован шнеком, а в угловом переходнике имеется отверстие для рычага. Диаметр шнека составляет 2, а шаг - 0,7, где- наружный диаметр корпуса ствола. Эти параметры получены в результате многочисленных натурных экспериментов, поставленных с целью минимизации усилия при заглублении ствола. Кроме того, диаметр отверстий перфорации 0,2, где р - давление перед стволом для тушения торисполняется по зависимостиотв.4 фяных пожаров, которое зависит от удаленности рабочих и магистральных линий. Данная зависимость получена в результате экспериментальных исследований по определению оптимального напора при ламинарной фильтрации в торфяных грунтах. На схеме представлен общий вид ствола для тушения торфяных пожаров. Ствол для тушения торфяных пожаров содержит перфорированную трубу (корпус) 1,угловой переходник 2, конический концевик 3, шнек 4. Соединительная часть углового переходника 2 ствола предназначена для изменения направления потока огнетушащего вещества. В верхней части углового переходника предусмотрено отверстие 6 для присоединения рычага с целью заглубления ствола в торфяной пласт. В соединительной части углового переходника 2 имеется внешняя резьба 2,5-В, предназначенная для присоединения соединительной головки ГМ-70, к которой подсоединяется пожарный рукав. Корпус 1 ствола выполнен в виде трубы, в верхней части которой имеется резьба для присоединения углового переходника 2, а в нижней части - конический концевик 3. Шнек 4 предназначен для более легкого ввинчивания устройства в торфяной пласт. Для использования ствола необходимо вставить рычаг в отверстие в верхней части углового переходника 2 и вращательными движениями заглубить его в торфяной пласт на необходимую глубину. Присоединить пожарный рукав к соединительной головке углового переходника 2 и подать огнетушащее вещество под необходимым давлением. В результате огнегасящий состав через отверстия 5 в корпусе 1 поступает в торфяной пласт и пропитывает его. В качестве огнетушащего вещества может применяться как обычная вода,так и растворы поверхносто-активных веществ. По мере увлажнения торфа вблизи устройства необходимо изменять его местоположения, обеспечивая локализацию и ликвидацию пожара. Устройство не нуждается в особом уходе. После использования огнетушащих веществ, вызывающих коррозию, рекомендуется в течение нескольких секунд провести промывку устройства. Таким образом, оборудование корпуса ствола шнеком и наличие отверстия в угловом переходнике облегчает заглубление и обеспечивает надежную фиксацию ствола в пласту торфа, а также оптимальное распределение потока огнетушащих составов и равномерность расхода по толщине пласта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
