Мундштук горелки газопорошкового напыления

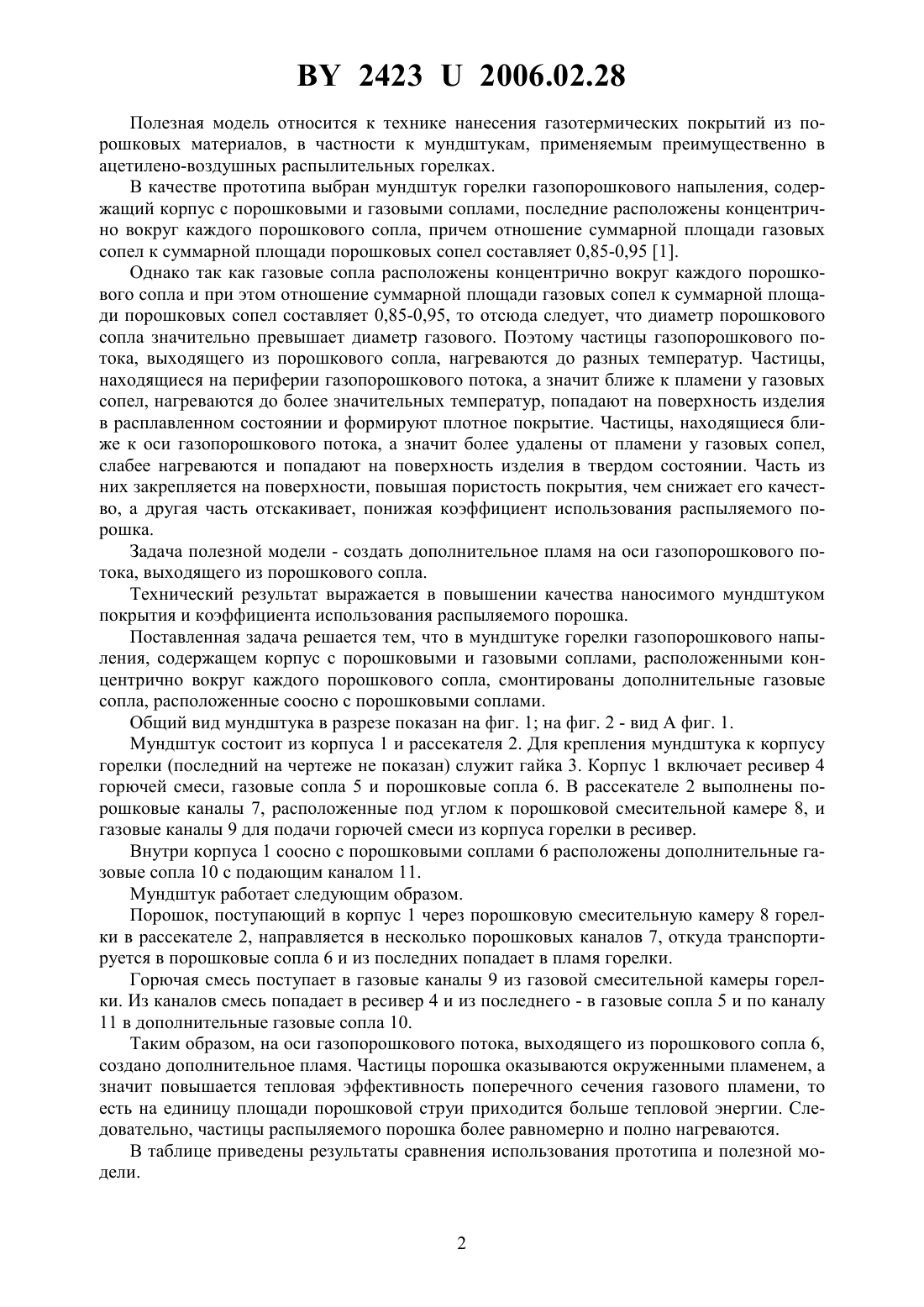

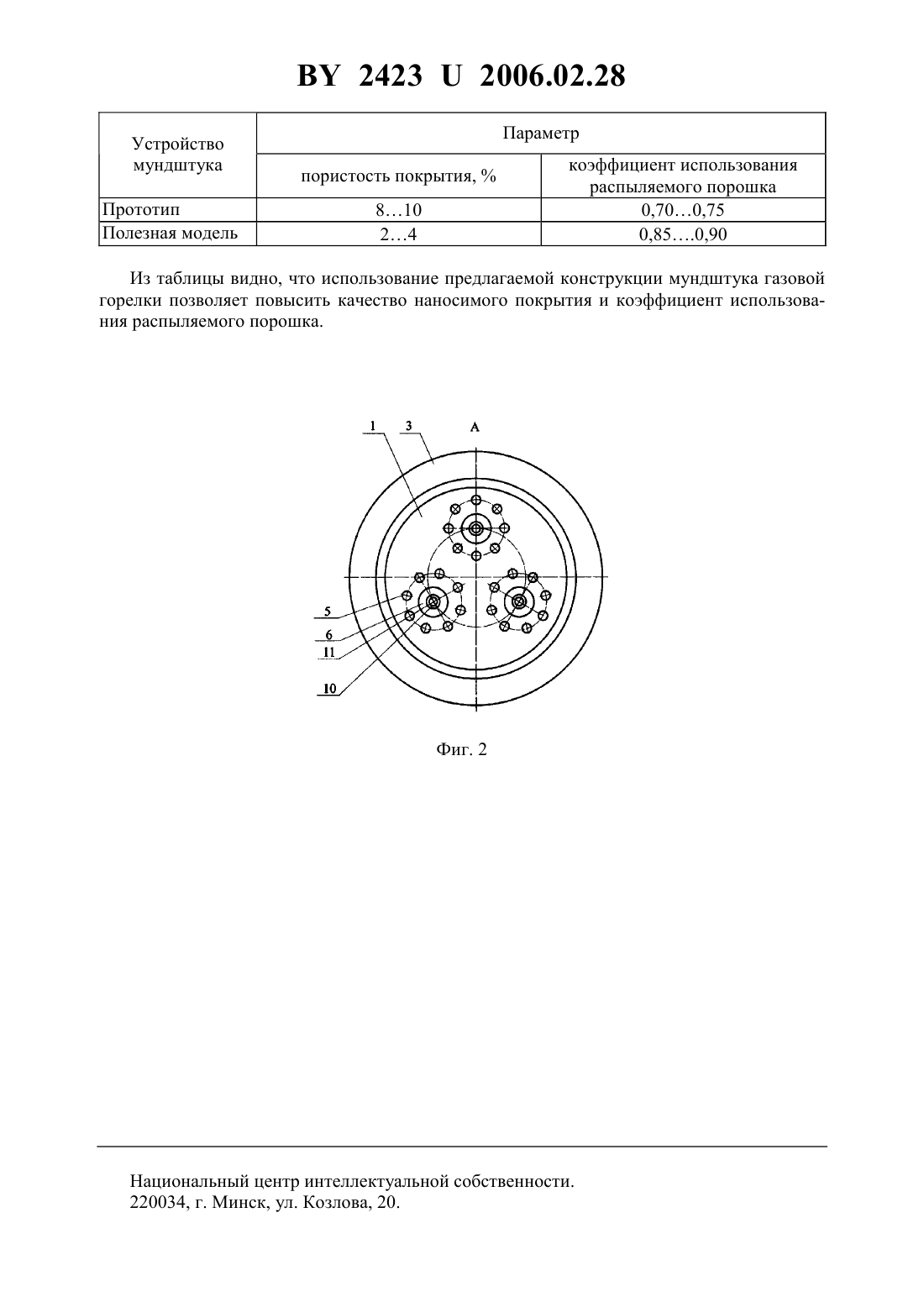

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МУНДШТУК ГОРЕЛКИ ГАЗОПОРОШКОВОГО НАПЫЛЕНИЯ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Буйкус Кястас Вито(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Мундштук горелки газопорошкового напыления, содержащий корпус с порошковыми и газовыми соплами, расположенными концентрично вокруг каждого порошкового сопла,отличающийся тем, что содержит дополнительные газовые сопла, расположенные соосно с порошковыми соплами.(56) 1. А.с. СССР 801892. Мундштук горелки газопорошкового напыления. МПК В 05 В 7/20. Опубл. 07.02.81 // Бюл.5. 24232006.02.28 Полезная модель относится к технике нанесения газотермических покрытий из порошковых материалов, в частности к мундштукам, применяемым преимущественно в ацетилено-воздушных распылительных горелках. В качестве прототипа выбран мундштук горелки газопорошкового напыления, содержащий корпус с порошковыми и газовыми соплами, последние расположены концентрично вокруг каждого порошкового сопла, причем отношение суммарной площади газовых сопел к суммарной площади порошковых сопел составляет 0,85-0,95 1. Однако так как газовые сопла расположены концентрично вокруг каждого порошкового сопла и при этом отношение суммарной площади газовых сопел к суммарной площади порошковых сопел составляет 0,85-0,95, то отсюда следует, что диаметр порошкового сопла значительно превышает диаметр газового. Поэтому частицы газопорошкового потока, выходящего из порошкового сопла, нагреваются до разных температур. Частицы,находящиеся на периферии газопорошкового потока, а значит ближе к пламени у газовых сопел, нагреваются до более значительных температур, попадают на поверхность изделия в расплавленном состоянии и формируют плотное покрытие. Частицы, находящиеся ближе к оси газопорошкового потока, а значит более удалены от пламени у газовых сопел,слабее нагреваются и попадают на поверхность изделия в твердом состоянии. Часть из них закрепляется на поверхности, повышая пористость покрытия, чем снижает его качество, а другая часть отскакивает, понижая коэффициент использования распыляемого порошка. Задача полезной модели - создать дополнительное пламя на оси газопорошкового потока, выходящего из порошкового сопла. Технический результат выражается в повышении качества наносимого мундштуком покрытия и коэффициента использования распыляемого порошка. Поставленная задача решается тем, что в мундштуке горелки газопорошкового напыления, содержащем корпус с порошковыми и газовыми соплами, расположенными концентрично вокруг каждого порошкового сопла, смонтированы дополнительные газовые сопла, расположенные соосно с порошковыми соплами. Общий вид мундштука в разрезе показан на фиг. 1 на фиг. 2 - вид А фиг. 1. Мундштук состоит из корпуса 1 и рассекателя 2. Для крепления мундштука к корпусу горелки (последний на чертеже не показан) служит гайка 3. Корпус 1 включает ресивер 4 горючей смеси, газовые сопла 5 и порошковые сопла 6. В рассекателе 2 выполнены порошковые каналы 7, расположенные под углом к порошковой смесительной камере 8, и газовые каналы 9 для подачи горючей смеси из корпуса горелки в ресивер. Внутри корпуса 1 соосно с порошковыми соплами 6 расположены дополнительные газовые сопла 10 с подающим каналом 11. Мундштук работает следующим образом. Порошок, поступающий в корпус 1 через порошковую смесительную камеру 8 горелки в рассекателе 2, направляется в несколько порошковых каналов 7, откуда транспортируется в порошковые сопла 6 и из последних попадает в пламя горелки. Горючая смесь поступает в газовые каналы 9 из газовой смесительной камеры горелки. Из каналов смесь попадает в ресивер 4 и из последнего - в газовые сопла 5 и по каналу 11 в дополнительные газовые сопла 10. Таким образом, на оси газопорошкового потока, выходящего из порошкового сопла 6,создано дополнительное пламя. Частицы порошка оказываются окруженными пламенем, а значит повышается тепловая эффективность поперечного сечения газового пламени, то есть на единицу площади порошковой струи приходится больше тепловой энергии. Следовательно, частицы распыляемого порошка более равномерно и полно нагреваются. В таблице приведены результаты сравнения использования прототипа и полезной модели. 24232006.02.28 Устройство мундштука Прототип Полезная модель коэффициент использования распыляемого порошка 0,700,75 0,85.0,90 Из таблицы видно, что использование предлагаемой конструкции мундштука газовой горелки позволяет повысить качество наносимого покрытия и коэффициент использования распыляемого порошка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
