Устройство для перемешивания небольших объемов жидкости в узком сосуде

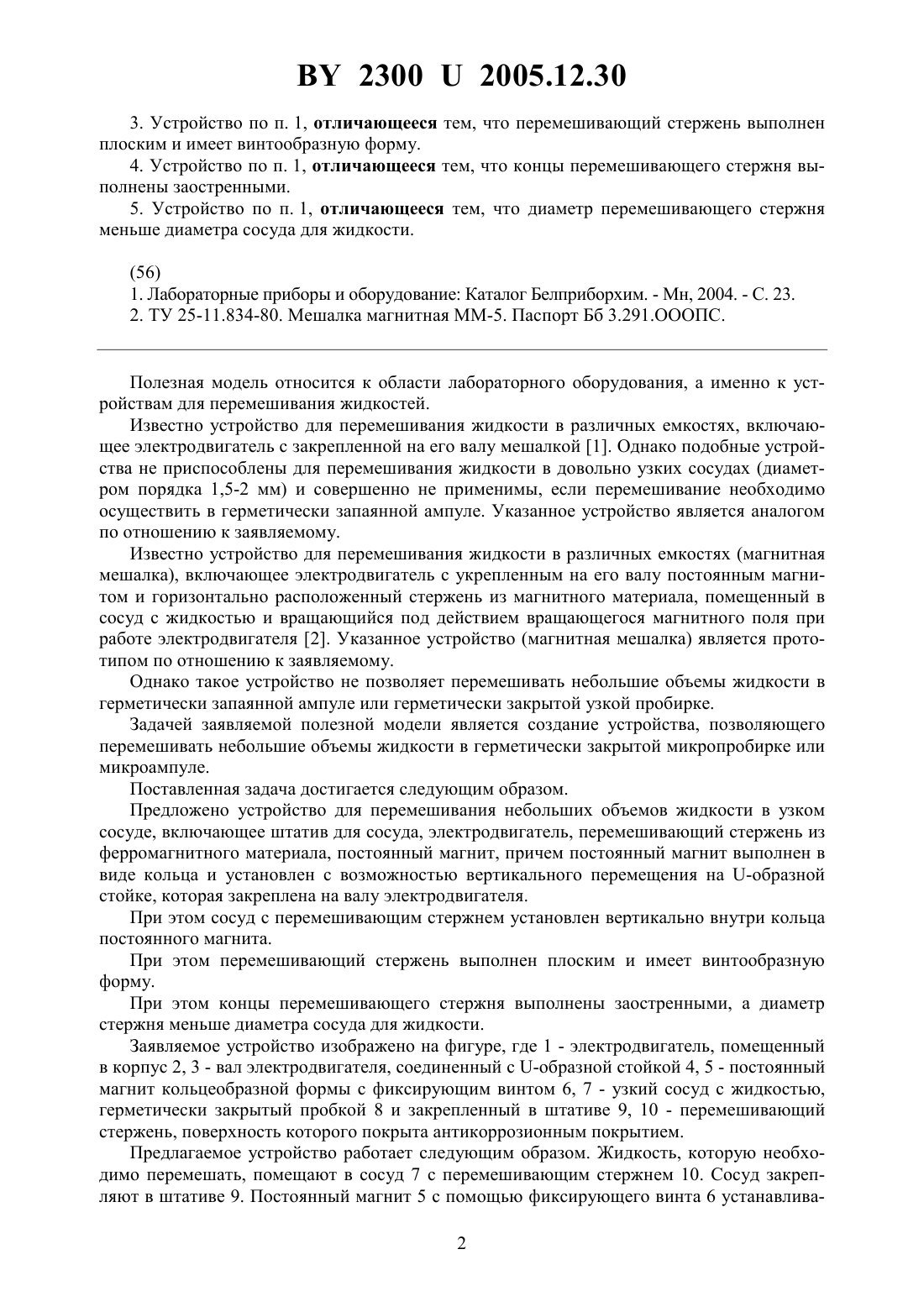

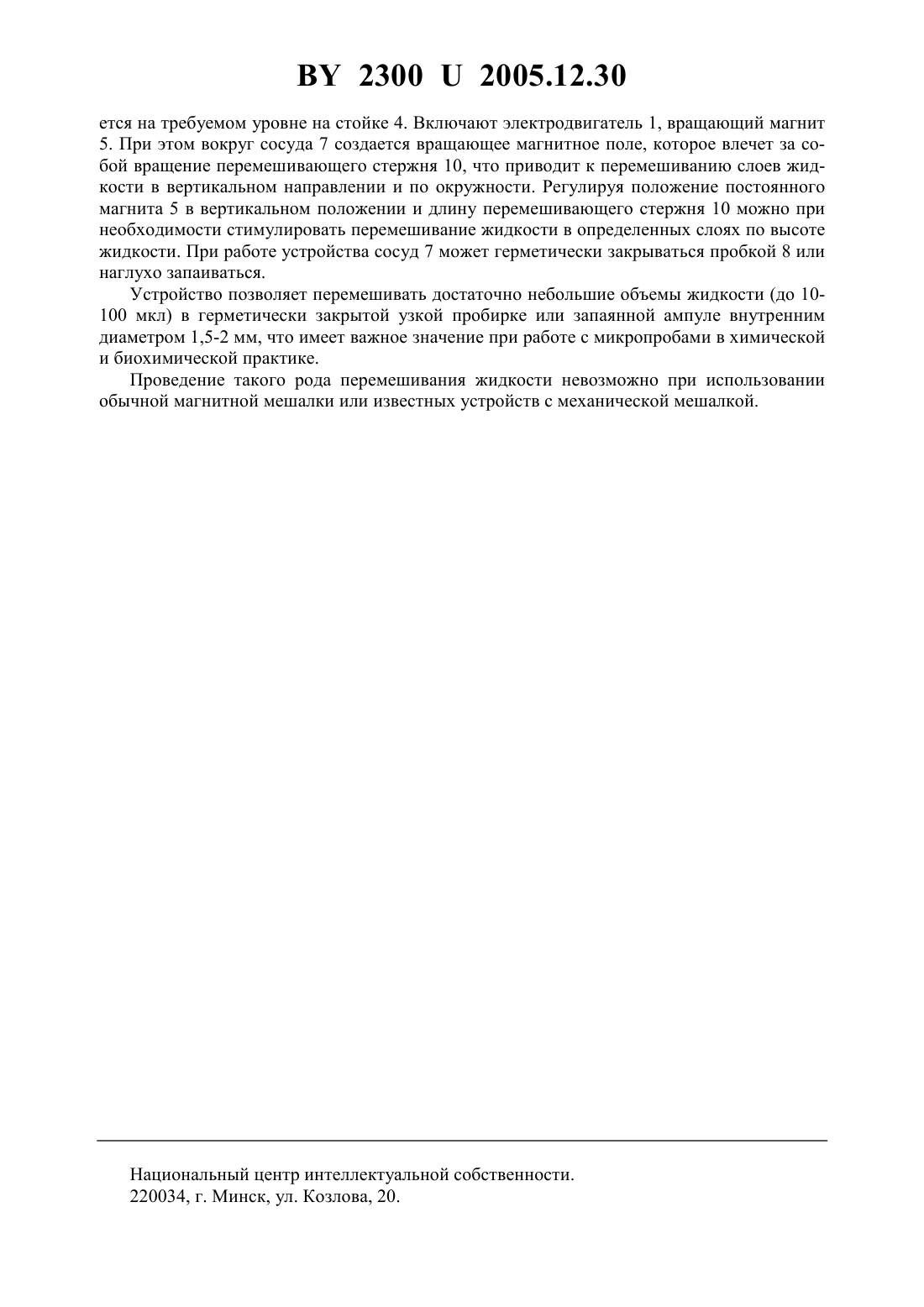

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПЕРЕМЕШИВАНИЯ НЕБОЛЬШИХ ОБЪЕМОВ ЖИДКОСТИ В УЗКОМ СОСУДЕ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Перцовский Аркадий Литминович Мороз Юрий Константинович Присмотров Юрий Анатольевич Соколов Сергей Михайлович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр гигиены(57) 1. Устройство для перемешивания небольших объемов жидкости в узком сосуде,включающее штатив для сосуда, электродвигатель, перемешивающий стержень из ферромагнитного материала, постоянный магнит, отличающееся тем, что постоянный магнит выполнен в виде кольца и установлен с возможностью вертикального перемещения на образной стойке, которая закреплена на валу электродвигателя. 2. Устройство по п. 1, отличающееся тем, что сосуд с перемешивающим стержнем установлен вертикально внутри кольца постоянного магнита. 23002005.12.30 3. Устройство по п. 1, отличающееся тем, что перемешивающий стержень выполнен плоским и имеет винтообразную форму. 4. Устройство по п. 1, отличающееся тем, что концы перемешивающего стержня выполнены заостренными. 5. Устройство по п. 1, отличающееся тем, что диаметр перемешивающего стержня меньше диаметра сосуда для жидкости.(56) 1. Лабораторные приборы и оборудование Каталог Белприборхим. - Мн, 2004. - С. 23. 2. ТУ 25-11.834-80. Мешалка магнитная ММ-5. Паспорт Бб 3.291.ОООПС. Полезная модель относится к области лабораторного оборудования, а именно к устройствам для перемешивания жидкостей. Известно устройство для перемешивания жидкости в различных емкостях, включающее электродвигатель с закрепленной на его валу мешалкой 1. Однако подобные устройства не приспособлены для перемешивания жидкости в довольно узких сосудах (диаметром порядка 1,5-2 мм) и совершенно не применимы, если перемешивание необходимо осуществить в герметически запаянной ампуле. Указанное устройство является аналогом по отношению к заявляемому. Известно устройство для перемешивания жидкости в различных емкостях (магнитная мешалка), включающее электродвигатель с укрепленным на его валу постоянным магнитом и горизонтально расположенный стержень из магнитного материала, помещенный в сосуд с жидкостью и вращающийся под действием вращающегося магнитного поля при работе электродвигателя 2. Указанное устройство (магнитная мешалка) является прототипом по отношению к заявляемому. Однако такое устройство не позволяет перемешивать небольшие объемы жидкости в герметически запаянной ампуле или герметически закрытой узкой пробирке. Задачей заявляемой полезной модели является создание устройства, позволяющего перемешивать небольшие объемы жидкости в герметически закрытой микропробирке или микроампуле. Поставленная задача достигается следующим образом. Предложено устройство для перемешивания небольших объемов жидкости в узком сосуде, включающее штатив для сосуда, электродвигатель, перемешивающий стержень из ферромагнитного материала, постоянный магнит, причем постоянный магнит выполнен в виде кольца и установлен с возможностью вертикального перемещения на -образной стойке, которая закреплена на валу электродвигателя. При этом сосуд с перемешивающим стержнем установлен вертикально внутри кольца постоянного магнита. При этом перемешивающий стержень выполнен плоским и имеет винтообразную форму. При этом концы перемешивающего стержня выполнены заостренными, а диаметр стержня меньше диаметра сосуда для жидкости. Заявляемое устройство изображено на фигуре, где 1 - электродвигатель, помещенный в корпус 2, 3 - вал электродвигателя, соединенный с -образной стойкой 4, 5 - постоянный магнит кольцеобразной формы с фиксирующим винтом 6, 7 - узкий сосуд с жидкостью,герметически закрытый пробкой 8 и закрепленный в штативе 9, 10 - перемешивающий стержень, поверхность которого покрыта антикоррозионным покрытием. Предлагаемое устройство работает следующим образом. Жидкость, которую необходимо перемешать, помещают в сосуд 7 с перемешивающим стержнем 10. Сосуд закрепляют в штативе 9. Постоянный магнит 5 с помощью фиксирующего винта 6 устанавлива 2 23002005.12.30 ется на требуемом уровне на стойке 4. Включают электродвигатель 1, вращающий магнит 5. При этом вокруг сосуда 7 создается вращающее магнитное поле, которое влечет за собой вращение перемешивающего стержня 10, что приводит к перемешиванию слоев жидкости в вертикальном направлении и по окружности. Регулируя положение постоянного магнита 5 в вертикальном положении и длину перемешивающего стержня 10 можно при необходимости стимулировать перемешивание жидкости в определенных слоях по высоте жидкости. При работе устройства сосуд 7 может герметически закрываться пробкой 8 или наглухо запаиваться. Устройство позволяет перемешивать достаточно небольшие объемы жидкости (до 10100 мкл) в герметически закрытой узкой пробирке или запаянной ампуле внутренним диаметром 1,5-2 мм, что имеет важное значение при работе с микропробами в химической и биохимической практике. Проведение такого рода перемешивания жидкости невозможно при использовании обычной магнитной мешалки или известных устройств с механической мешалкой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
