Устройство для размещения гамма-спектрометрических проб

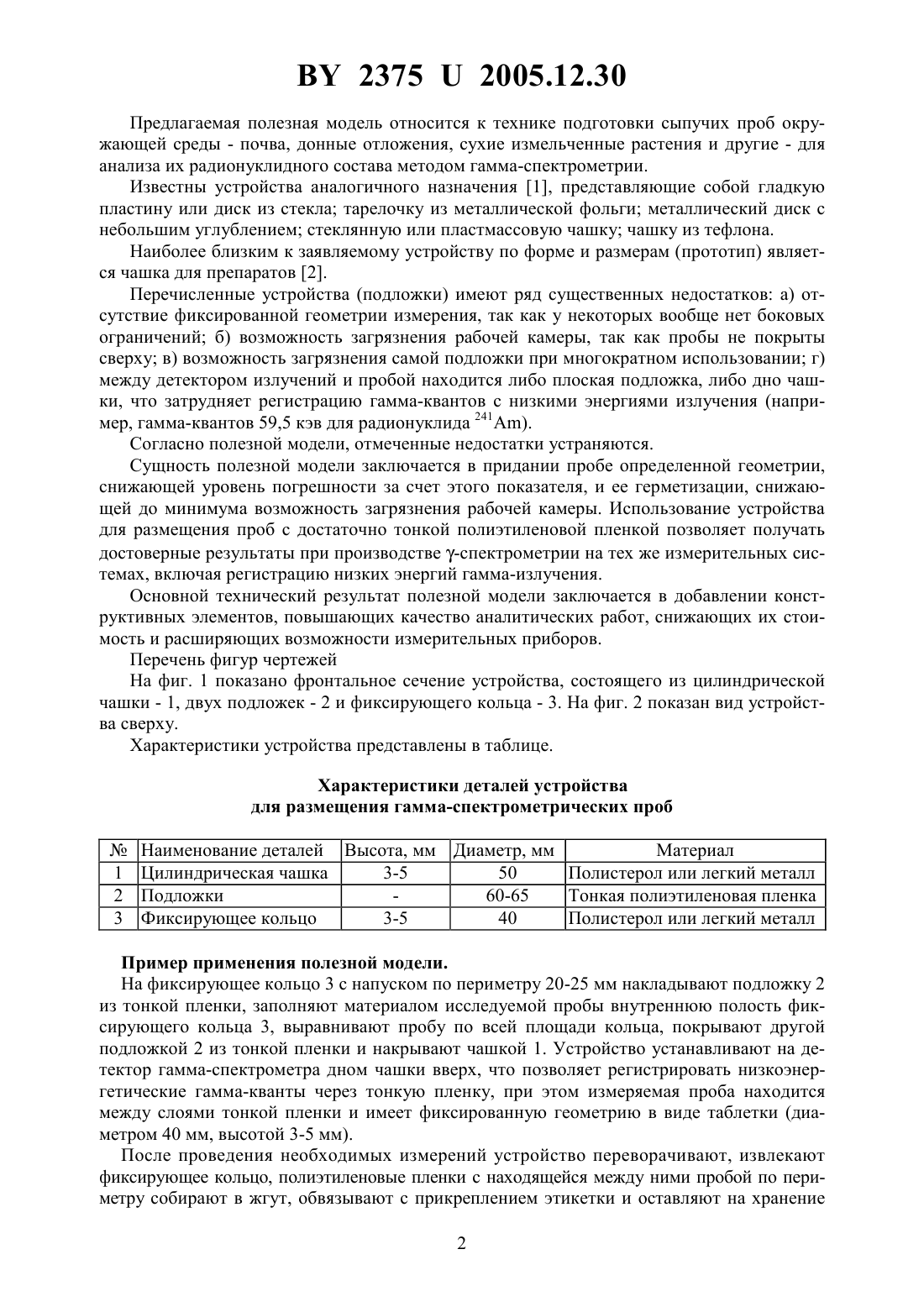

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАЗМЕЩЕНИЯ ГАММАСПЕКТРОМЕТРИЧЕСКИХ ПРОБ(71) Заявитель Республиканское научноисследовательское унитарное предприятие Институт радиологии(72) Автор Буздалкина Светлана Алексеевна(73) Патентообладатель Республиканское научно-исследовательское унитарное предприятие Институт радиологии(57) Устройство для размещения гамма-спектрометрических проб в виде плоскодонной цилиндрической чашки, отличающееся тем, что оно дополнительно содержит две подложки из тонкой пленки и фиксирующее кольцо.(56) 1. Коробков В.И., Лукьянов В.Б. Методы приготовления препаратов и обработка результатов измерений радиоактивности. - . Атомиздат, 1973.- С. 12-14. 2. Методические рекомендации по санитарному контролю радиоактивных веществ в объектах внешней среды / Под общей ред. А.Н. Марея и А.С. Зыковой. - . Минздрав СССР, 1980. - С. 317. 23752005.12.30 Предлагаемая полезная модель относится к технике подготовки сыпучих проб окружающей среды - почва, донные отложения, сухие измельченные растения и другие - для анализа их радионуклидного состава методом гамма-спектрометрии. Известны устройства аналогичного назначения 1, представляющие собой гладкую пластину или диск из стекла тарелочку из металлической фольги металлический диск с небольшим углублением стеклянную или пластмассовую чашку чашку из тефлона. Наиболее близким к заявляемому устройству по форме и размерам (прототип) является чашка для препаратов 2. Перечисленные устройства (подложки) имеют ряд существенных недостатков а) отсутствие фиксированной геометрии измерения, так как у некоторых вообще нет боковых ограничений б) возможность загрязнения рабочей камеры, так как пробы не покрыты сверху в) возможность загрязнения самой подложки при многократном использовании г) между детектором излучений и пробой находится либо плоская подложка, либо дно чашки, что затрудняет регистрацию гамма-квантов с низкими энергиями излучения (например, гамма-квантов 59,5 кэв для радионуклида 241). Согласно полезной модели, отмеченные недостатки устраняются. Сущность полезной модели заключается в придании пробе определенной геометрии,снижающей уровень погрешности за счет этого показателя, и ее герметизации, снижающей до минимума возможность загрязнения рабочей камеры. Использование устройства для размещения проб с достаточно тонкой полиэтиленовой пленкой позволяет получать достоверные результаты при производстве -спектрометрии на тех же измерительных системах, включая регистрацию низких энергий гамма-излучения. Основной технический результат полезной модели заключается в добавлении конструктивных элементов, повышающих качество аналитических работ, снижающих их стоимость и расширяющих возможности измерительных приборов. Перечень фигур чертежей На фиг. 1 показано фронтальное сечение устройства, состоящего из цилиндрической чашки - 1, двух подложек - 2 и фиксирующего кольца - 3. На фиг. 2 показан вид устройства сверху. Характеристики устройства представлены в таблице. Характеристики деталей устройства для размещения гамма-спектрометрических проб Наименование деталей Высота, мм Диаметр, мм Материал Цилиндрическая чашка 3-5 50 Полистерол или легкий металл Подложки 60-65 Тонкая полиэтиленовая пленка Фиксирующее кольцо 3-5 40 Полистерол или легкий металл Пример применения полезной модели. На фиксирующее кольцо 3 с напуском по периметру 20-25 мм накладывают подложку 2 из тонкой пленки, заполняют материалом исследуемой пробы внутреннюю полость фиксирующего кольца 3, выравнивают пробу по всей площади кольца, покрывают другой подложкой 2 из тонкой пленки и накрывают чашкой 1. Устройство устанавливают на детектор гамма-спектрометра дном чашки вверх, что позволяет регистрировать низкоэнергетические гамма-кванты через тонкую пленку, при этом измеряемая проба находится между слоями тонкой пленки и имеет фиксированную геометрию в виде таблетки (диаметром 40 мм, высотой 3-5 мм). После проведения необходимых измерений устройство переворачивают, извлекают фиксирующее кольцо, полиэтиленовые пленки с находящейся между ними пробой по периметру собирают в жгут, обвязывают с прикреплением этикетки и оставляют на хранение 2 23752005.12.30 для возможности осуществления внутреннего и внешнего контроля, проведения повторных измерений, если результат вызывает сомнения. Конструктивные элементы устройства(цилиндрическая чашка и фиксирующее кольцо) при подготовке пробы и выполнении измерений не вступают в соприкосновение с радиоактивным материалом пробы, поэтому могут использоваться многократно, подложки из тонких полиэтиленовых пленок являются одноразовыми для каждой пробы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
