Номер патента: U 1992

Опубликовано: 30.06.2005

Автор: Веренич Олег Петрович

Скачать PDF файл.

Текст

Смотреть все

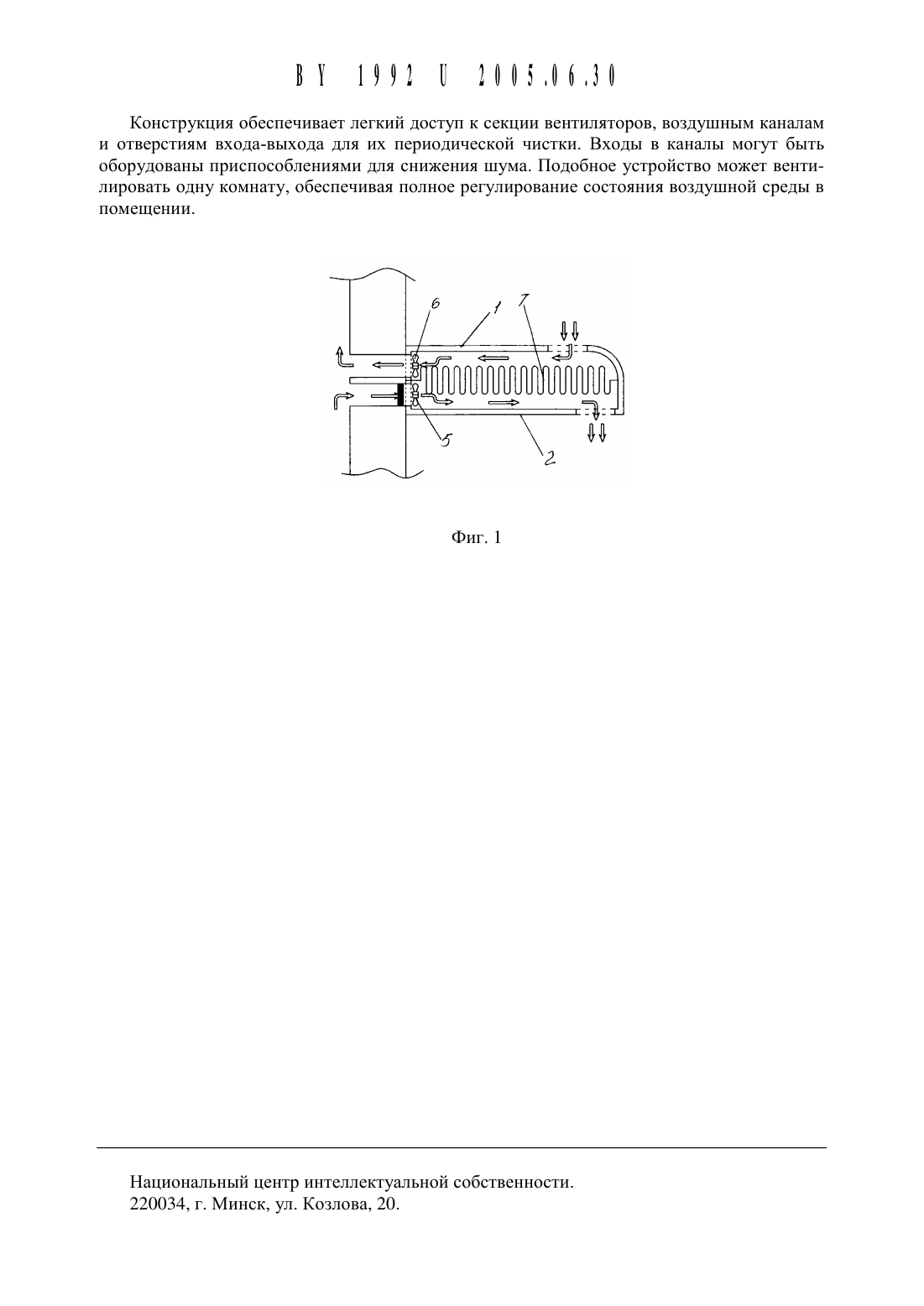

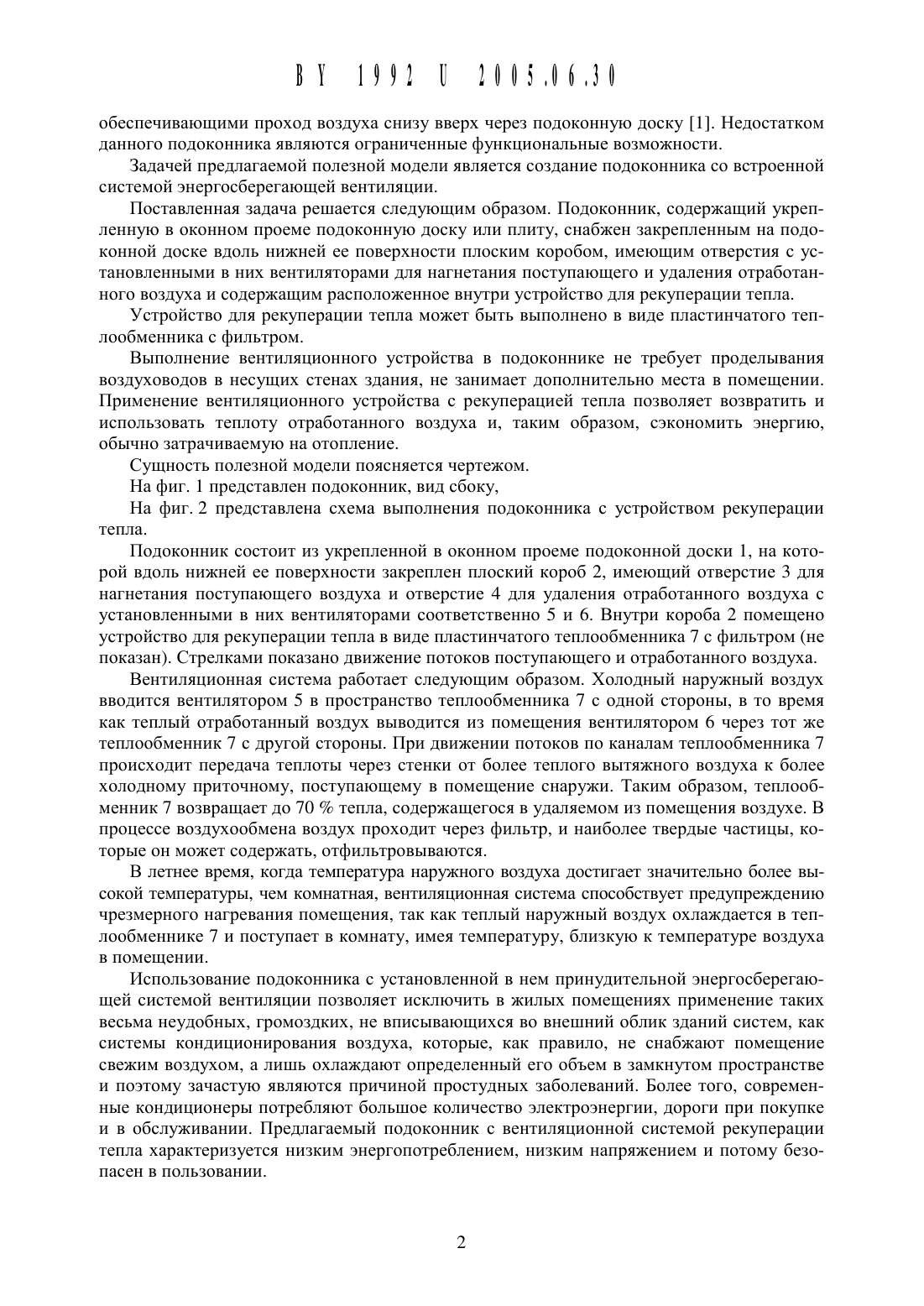

(12) НАЦИОНАЛЬНЫИ ЦЕНР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Веренич Олег Петрович(72) Автор Веренич Олег Петрович (ВУ)(73) Патентообладатель Веренич Олег Петрович (ВУ)1. Подоконник, содержащий укрепленную в оконном проеме подоконную доску или плиту, отличающийся тем, что он снабжен закрепленным на подоконной доске вдоль нижней ее поверхности плоским коробом, имеющим отверстия с установленными в них вентиляторами для нагнетания поступающего и удаления отработанного воздуха и содержащим расположенное внутри устройство для рекуперации тепла.2. Подоконник по п. 1, отличающийся тем, что устройство для рекуперации тепла выполнено в виде пластинчатого теплообменника с фильтром.Заявляемая полезная модель относится к области строительства, а именно к вентиляционнь 1 м устройствам с использованием системы рекуперации энергии, и может быть использована при оборудовании окон зданий. Общепринятой системой вентиляции в домах является естественная гравитационная вентиляция через форточки и щели в окнах. Эта система весьма неэффективна и вызывает высокие тепловые потери.Широко известны подоконники, выполненные из дерева в виде доски или плиты и неподвижно закрепленные в оконном блоке.Известен подоконник, принятый за прототип, состоящий из укрепленной в оконном проеме подоконной доски или плиты с отверстиями, расположенными по щирине окна иобеспечивающими проход воздуха снизу вверх через подоконную доску 1. Недостатком данного подоконника являются ограниченные функциональные возможности.Задачей предлагаемой полезной модели является создание подоконника со встроенной системой энергосберегающей вентиляции.Поставленная задача решается следующим образом. Подоконник, содержащий укрепленную в оконном проеме подоконную доску или плиту, снабжен закрепленным на подоконной доске вдоль нижней ее поверхности плоским коробом, имеющим отверстия с установленными в них вентиляторами для нагнетания поступающего и удаления отработанного воздуха и содержащим расположенное внутри устройство для рекуперации тепла.Устройство для рекуперации тепла может быть выполнено в виде пластинчатого теплообменника с фильтром.Выполнение вентиляционного устройства в подоконнике не требует проделывания воздуховодов в несущих стенах здания, не занимает дополнительно места в помещении. Применение вентиляционного устройства с рекуперацией тепла позволяет возвратить и использовать теплоту отработанного воздуха и, таким образом, сэкономить энергию,обычно затрачиваемую на отопление.Сущность полезной модели поясняется чертежом.На фиг. 1 представлен подоконник, вид сбоку, На фиг. 2 представлена схема выполнения подоконника с устройством рекуперации тепла.Подоконник состоит из укрепленной в оконном проеме подоконной доски 1, на которой вдоль нижней ее поверхности закреплен плоский короб 2, имеющий отверстие 3 для нагнетания поступающего воздуха и отверстие 4 для удаления отработанного воздуха с установленными в них вентиляторами соответственно 5 и 6. Внутри короба 2 помещено устройство для рекуперации тепла в виде пластинчатого теплообменника 7 с фильтром (не показан). Стрелками показано движение потоков поступающего и отработанного воздуха.Вентиляционная система работает следующим образом. Холодный наружный воздух вводится вентилятором 5 в пространство теплообменника 7 с одной стороны, в то время как теплый отработанный воздух выводится из помещения вентилятором 6 через тот же теплообменник 7 с другой стороны. При движении потоков по каналам теплообменника 7 происходит передача теплоты через стенки от более теплого вытяжного воздуха к более холодному приточному, поступающему в помещение снаружи. Таким образом, теплообменник 7 возвращает до 70 тепла, содержащегося в удаляемом из помещения воздухе. В процессе воздухообмена воздух проходит через фильтр, и наиболее твердые частицы, которые он может содержать, отфильтровываются.В летнее время, когда температура наружного воздуха достигает значительно более вь 1 сокой температуры, чем комнатная, вентиляционная система способствует предупреждению чрезмерного нагревания помещения, так как теплый наружный воздух охлаждается в теплообменнике 7 и поступает в комнату, имея температуру, близкую к температуре воздуха в помещении.Использование подоконника с установленной в нем принудительной энергосберегающей системой вентиляции позволяет исключить в жилых помещениях применение таких весьма неудобных, громоздких, не вписывающихся во внещний облик зданий систем, как системы кондиционирования воздуха, которые, как правило, не снабжают помещение свежим воздухом, а лищь охлаждают определенный его объем в замкнутом пространстве и поэтому зачастую являются причиной простудных заболеваний. Более того, современные кондиционеры потребляют больщое количество электроэнергии, дороги при покупке и в обслуживании. Предлагаемый подоконник с вентиляционной системой рекуперации тепла характеризуется низким энергопотреблением, низким напряжением и потому безопасен в пользовании.КОНСТРУКЦИЯ обеспечивает ЛСГКИЙ ДОСТУП К ССКЦИИ ВСНТИЛЯТОрОВ, ВОЗДУШНЬ 1 М каналам И ОТВСрСТИЯМ входа-вЬ 1 хода ДЛЯ ИХ ПСрИОДИЧССКОЙ ЧИСТКИ. ВХОДЫ В Каналы МОГУТ бЫТЬ оборудованы ПрИСПОСОбЛСНИЯМИ ДЛЯ СНИЖСНИЯ ШУМа. ПОДОбНОС УСТРОЙСТВО МОЖСТ ВСНТИпировать ОДНУ КОМНаТУ, обеспечивая ПОЛНОС регулирование СОСТОЯНИЯ ВОЗДУШНОЙ СрСДЫ ВНациональный центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: E06B 1/70

Метки: подоконник
