Алмазная гребенка

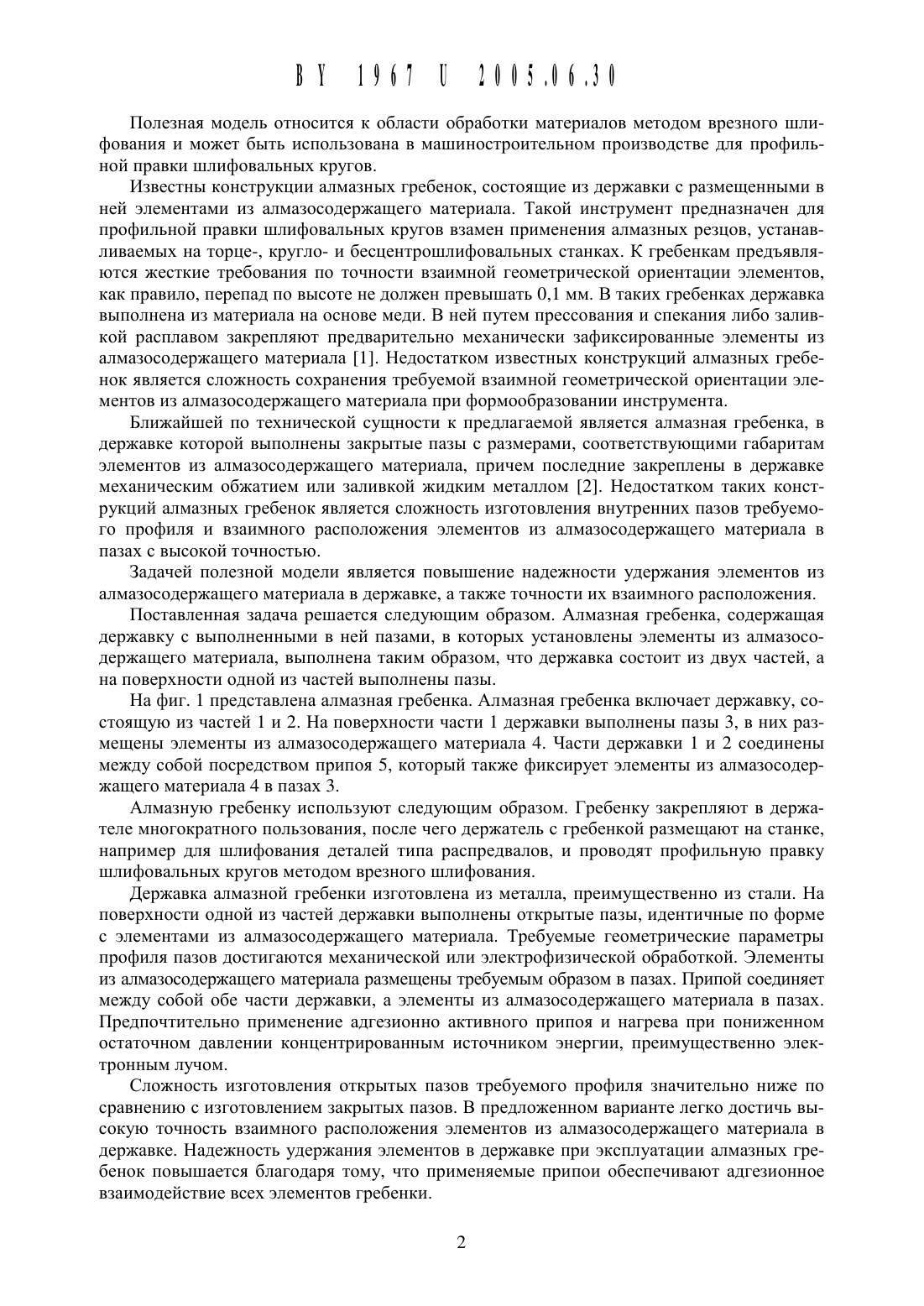

ПОЛЕЗНОЙ (13) и МОДЕЛИК 4 в)2005.06.30 АТЕНТУ 51)7 в ив 53112 НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Физико-технический институт национальной академии наук Беларуси (ВУ)(72) Авторы ПоболЬ Игорь Леонидович Олешук Ирина Григорьевна ПоболЬ Алексей Игоревич (ВУ)научное учреждение Физико-технический институт национальной академии наук Беларуси (ВУ)Алмазная гребенка, содержащая державку С ВЫПОЛНСННЫМИ В НСЙ пазами, В КОТОрЫХ установлены ЭЛСМСНТЫ ИЗ алмазосодержащего материала, ОТЛИЧЗЮЩЗЯСЯ ТСМ, ЧТО державка СОСТОИТ ИЗ ДВУХ частей, а на ПОВРХНОСТИ ОДНОЙ ИЗ ЧЗСТСЙ ВЫПОЛНСНЫ ПаЗЫ.(56) 1. Инструменты из сверхтвердых материалов / Под. Ред. Н.В. Новикова. - Киев ИСМ НАНУ, 2002 ю - С. 127. 2. Алмазный инструмент. - М., ВНИИТЭМР, 1985. - С. 71.Полезная Модель относится К области обработки Материалов методом врезного шлифования И может быть использована в машиностроительном производстве для профильной правки шлифовальных кругов.Известны конструкции алмазных гребенок, состоящие из державки с размещенными в ней элементами из алмазосодержащего материала. Такой инструмент предназначен для профильной правки шлифовальных кругов взамен применения алмазных резцов, устанавливаемых на торце-, кругло- и бесцентрошлифовальных станках. К гребенкам предъявляются жесткие требования по точности взаимной геометрической ориентации элементов,как правило, перепад по высоте не должен превышать 0,1 мм. В таких гребенках державка выполнена из материала на основе меди. В ней путем прессования и спекания либо заливкой расплавом закрепляют предварительно механически зафиксированные элементы из алмазосодержащего материала 1. Недостатком известных конструкций алмазных гребенок является сложность сохранения требуемой взаимной геометрической ориентации элементов из алмазосодержащего материала при формообразовании инструмента.Ближайшей по технической сущности к предлагаемой является алмазная гребенка, в державке которой выполнены закрытые пазы с размерами, соответствующими габаритам элементов из алмазосодержащего материала, причем последние закреплены в державке механическим обжатием или заливкой жидким металлом 2. Недостатком таких конструкций алмазных гребенок является сложность изготовления внутренних пазов требуемого профиля и взаимного расположения элементов из алмазосодержащего материала в пазах с высокой точностью.Задачей полезной модели является повышение надежности удержания элементов из алмазосодержащего материала в державке, а также точности их взаимного расположения.Поставленная задача решается следующим образом. Алмазная гребенка, содержащая державку с выполненными в ней пазами, в которых установлены элементы из алмазосодержащего материала, выполнена таким образом, что державка состоит из двух частей, а на поверхности одной из частей выполнены пазы.На фиг. 1 представлена алмазная гребенка. Алмазная гребенка включает державку, состоящую из частей 1 и 2. На поверхности части 1 державки выполнены пазы 3, в них размещены элементы из алмазосодержащего материала 4. Части державки 1 и 2 соединены между собой посредством припоя 5, который также фиксирует элементы из алмазосодержащего материала 4 в пазах 3.Алмазную гребенку используют следующим образом. Гребенку закрепляют в держателе многократного пользования, после чего держатель с гребенкой размещают на станке,например для шлифования деталей типа распредвалов, и проводят профильную правку шлифовальных кругов методом врезного шлифования.Державка алмазной гребенки изготовлена из металла, преимущественно из стали. На поверхности одной из частей державки выполнены открытые пазы, идентичные по форме с элементами из алмазосодержащего материала. Требуемые геометрические параметры профиля пазов достигаются механической или электрофизической обработкой. Элементы из алмазосодержащего материала размещены требуемым образом в пазах. Припой соединяет между собой обе части державки, а элементы из алмазосодержащего материала в пазах. Предпочтительно применение адгезионно активного припоя и нагрева при пониженном остаточном давлении концентрированным источником энергии, преимущественно электронным лучом.Сложность изготовления открытых пазов требуемого профиля значительно ниже по сравнению с изготовлением закрытых пазов. В предложенном варианте легко достичь вь 1 сокую точность взаимного расположения элементов из алмазосодержащего материала в державке. Надежность удержания элементов в державке при эксплуатации алмазных гребенок повышается благодаря тому, что применяемые припои обеспечивают адгезионное взаимодействие всех элементов гребенки.Промышленное опробование алмазных гребенок проведено в ГНУ ФТИ НАН Беларуси И РУП Минский Моторный завод путем профильной правки методом врезного шлифования шлифовальных кругов на станке для шлифования деталей типа распредвалов. Стойкость алмазных гребенок по предлагаемому техническому решению не менее, чем на 50 превышает стойкость стандартных алмазных гребенок. Обеспечиваются высокиетребования по точности взаимной геометрической ориентации элементов, перепад по вь 1 соте не превышает 0,05 мм.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
