Пункционная насадка к ультразвуковому датчику

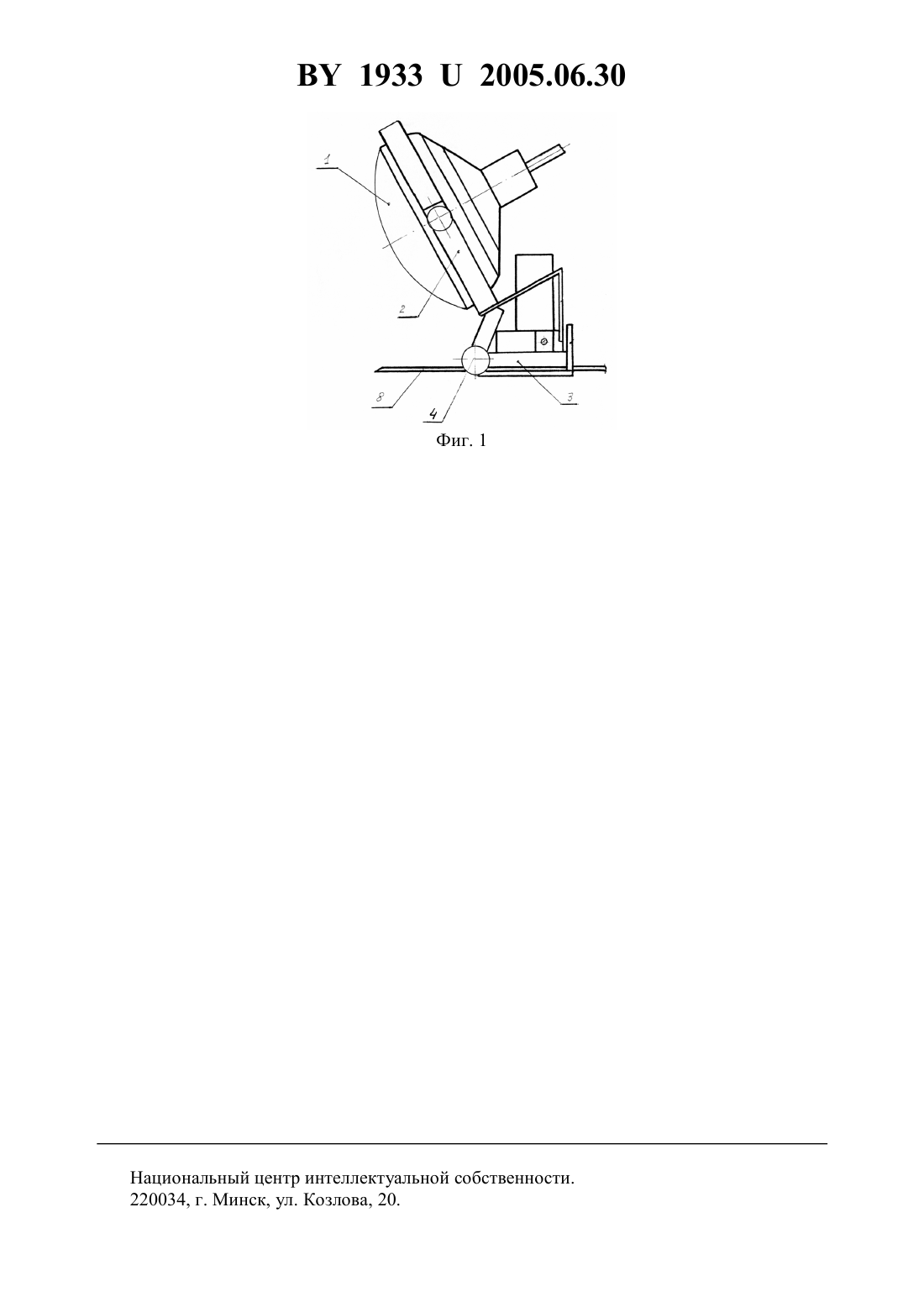

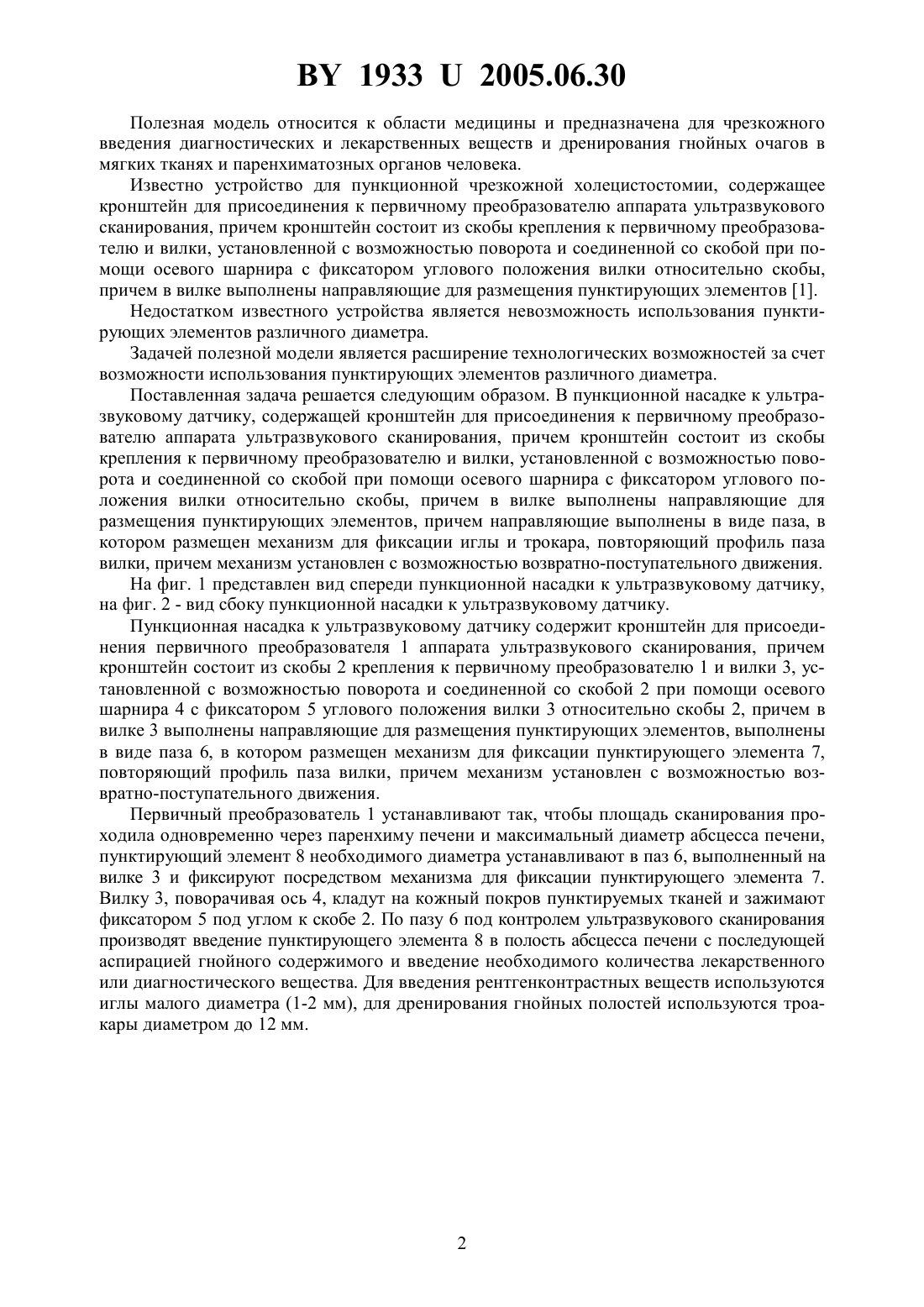

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное высшее учебное учреждение Белорусская медицинская академия последипломного образования(72) Авторы Кулагин Алексей Никифорович Дектярев Юрий Григорьевич Никифоровов Алексей Никифорович Фурманчук Дмитрий Александрович(73) Патентообладатель Государственное высшее учебное учреждение Белорусская медицинская академия последипломного образования(57) Пункционная насадка к ультразвуковому датчику, содержащая кронштейн для присоединения к первичному преобразователю аппарата ультразвукового сканирования, причем кронштейн состоит из скобы крепления к первичному преобразователю и вилки,установленной с возможностью поворота и соединенной со скобой при помощи осевого шарнира с фиксатором углового положения вилки относительно скобы, причем в вилке выполнены направляющие для размещения пунктирующих элементов, отличающаяся тем, что направляющие выполнены в виде паза, в котором размещен механизм для фиксации иглы и трокара, повторяющий профиль паза вилки, причем механизм установлен с возможностью возвратно-поступательного движения. 19332005.06.30 Полезная модель относится к области медицины и предназначена для чрезкожного введения диагностических и лекарственных веществ и дренирования гнойных очагов в мягких тканях и паренхиматозных органов человека. Известно устройство для пункционной чрезкожной холецистостомии, содержащее кронштейн для присоединения к первичному преобразователю аппарата ультразвукового сканирования, причем кронштейн состоит из скобы крепления к первичному преобразователю и вилки, установленной с возможностью поворота и соединенной со скобой при помощи осевого шарнира с фиксатором углового положения вилки относительно скобы,причем в вилке выполнены направляющие для размещения пунктирующих элементов 1. Недостатком известного устройства является невозможность использования пунктирующих элементов различного диаметра. Задачей полезной модели является расширение технологических возможностей за счет возможности использования пунктирующих элементов различного диаметра. Поставленная задача решается следующим образом. В пункционной насадке к ультразвуковому датчику, содержащей кронштейн для присоединения к первичному преобразователю аппарата ультразвукового сканирования, причем кронштейн состоит из скобы крепления к первичному преобразователю и вилки, установленной с возможностью поворота и соединенной со скобой при помощи осевого шарнира с фиксатором углового положения вилки относительно скобы, причем в вилке выполнены направляющие для размещения пунктирующих элементов, причем направляющие выполнены в виде паза, в котором размещен механизм для фиксации иглы и трокара, повторяющий профиль паза вилки, причем механизм установлен с возможностью возвратно-поступательного движения. На фиг. 1 представлен вид спереди пункционной насадки к ультразвуковому датчику,на фиг. 2 - вид сбоку пункционной насадки к ультразвуковому датчику. Пункционная насадка к ультразвуковому датчику содержит кронштейн для присоединения первичного преобразователя 1 аппарата ультразвукового сканирования, причем кронштейн состоит из скобы 2 крепления к первичному преобразователю 1 и вилки 3, установленной с возможностью поворота и соединенной со скобой 2 при помощи осевого шарнира 4 с фиксатором 5 углового положения вилки 3 относительно скобы 2, причем в вилке 3 выполнены направляющие для размещения пунктирующих элементов, выполнены в виде паза 6, в котором размещен механизм для фиксации пунктирующего элемента 7,повторяющий профиль паза вилки, причем механизм установлен с возможностью возвратно-поступательного движения. Первичный преобразователь 1 устанавливают так, чтобы площадь сканирования проходила одновременно через паренхиму печени и максимальный диаметр абсцесса печени,пунктирующий элемент 8 необходимого диаметра устанавливают в паз 6, выполненный на вилке 3 и фиксируют посредством механизма для фиксации пунктирующего элемента 7. Вилку 3, поворачивая ось 4, кладут на кожный покров пунктируемых тканей и зажимают фиксатором 5 под углом к скобе 2. По пазу 6 под контролем ультразвукового сканирования производят введение пунктирующего элемента 8 в полость абсцесса печени с последующей аспирацией гнойного содержимого и введение необходимого количества лекарственного или диагностического вещества. Для введения рентгенконтрастных веществ используются иглы малого диаметра (1-2 мм), для дренирования гнойных полостей используются троакары диаметром до 12 мм. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
