Стопорное устройство для доставки монозаряда в скважину

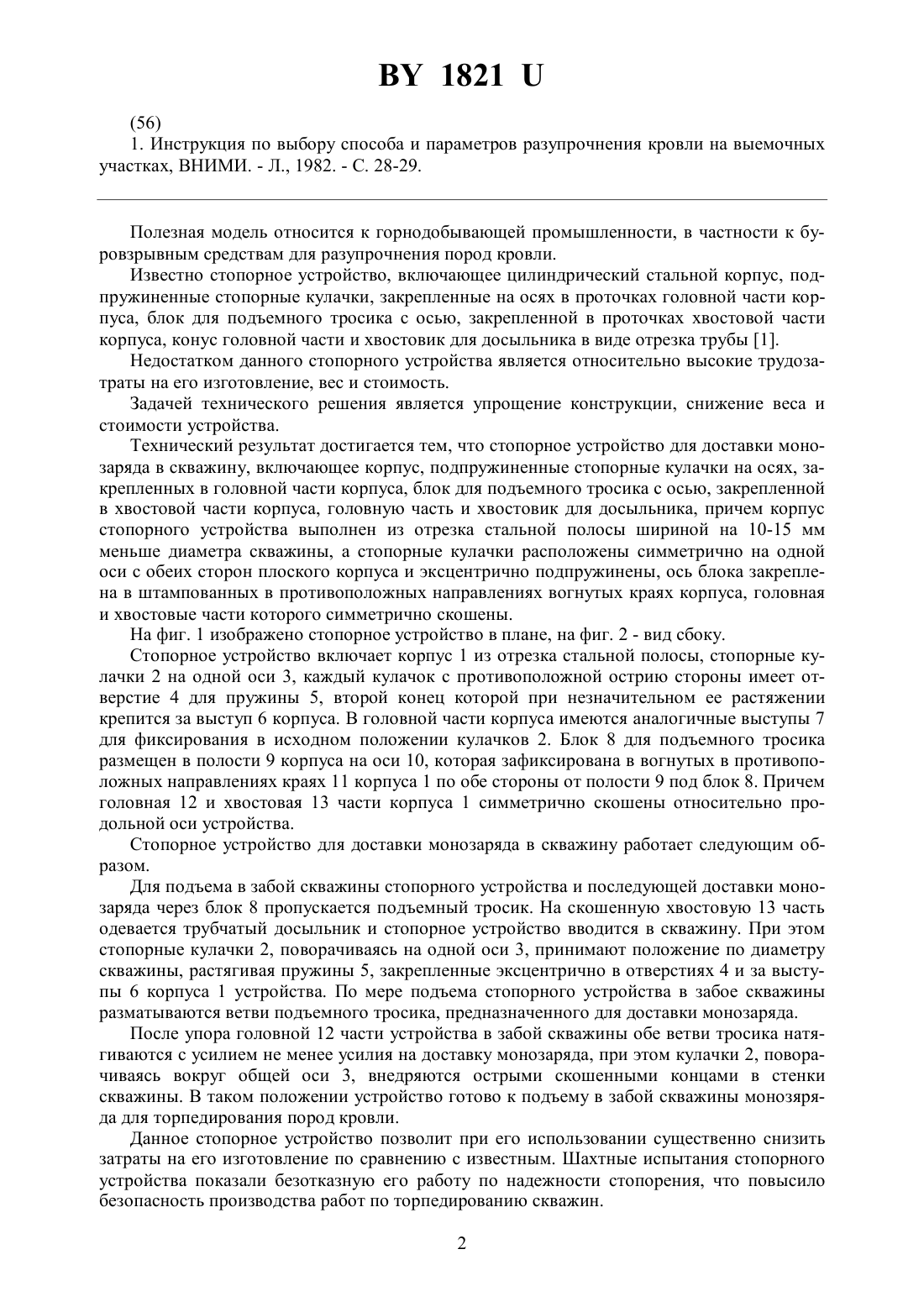

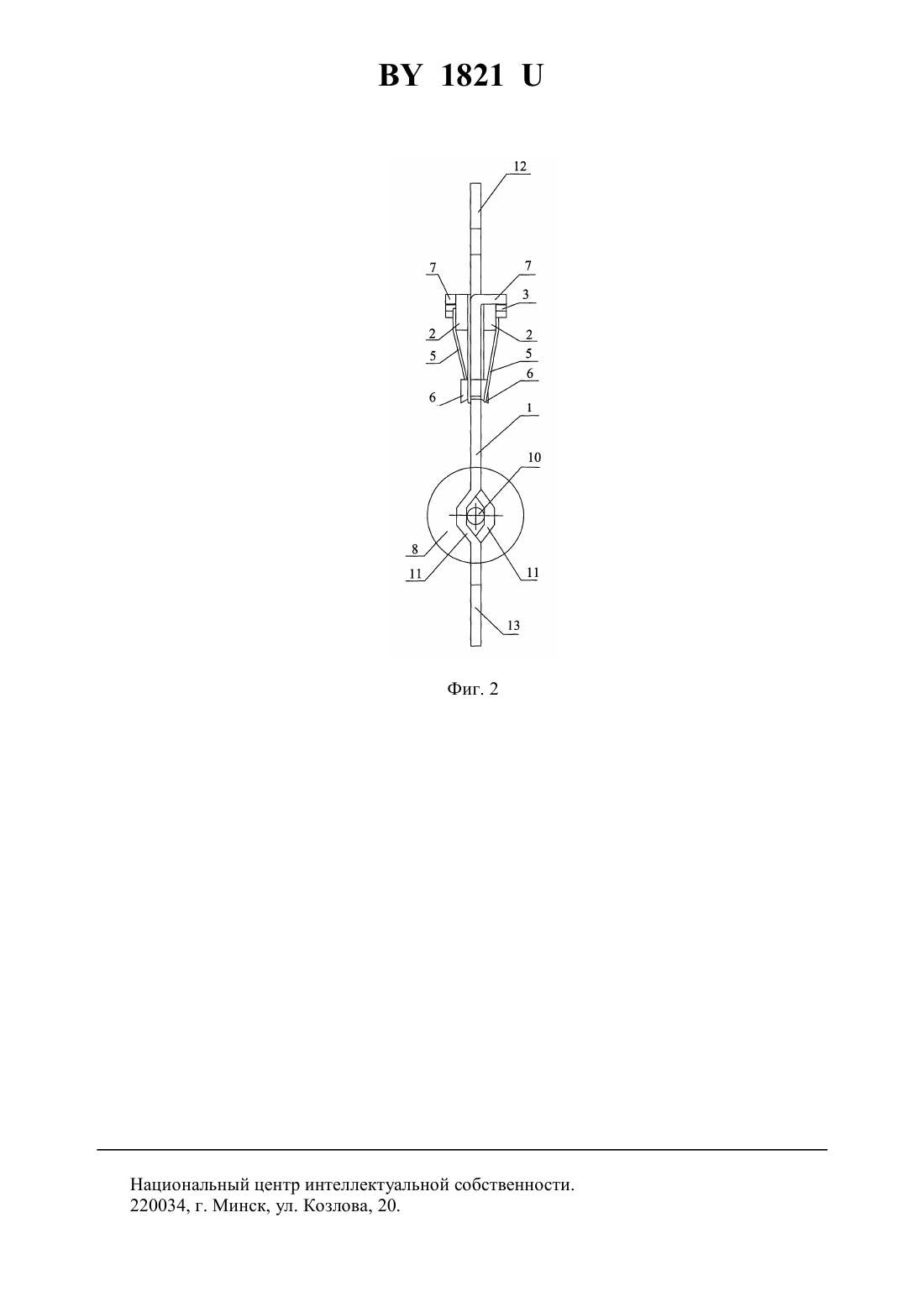

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТОПОРНОЕ УСТРОЙСТВО ДЛЯ ДОСТАВКИ МОНОЗАРЯДА В СКВАЖИНУ(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Щерба Владимир Яковлевич Губанов Вячеслав Андреевич Ясюкевич Анатолий Геранимович(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) 1. Стопорное устройство для доставки монозаряда в скважину, включающее корпус,подпружиненные стопорные кулачки на осях, закрепленных в головной части корпуса,блок для подъемного тросика с осью, закрепленной в хвостовой части корпуса, головную часть и хвостовик для досыльника, отличающееся тем, что корпус стопорного устройства выполнен из отрезка стальной полосы шириной на 10-15 мм меньше диаметра скважины,а стопорные кулачки расположены симметрично на одной оси с обеих сторон плоского корпуса и эксцентрично подпружинены, причем ось блока закреплена в вогнутых в противоположных направлениях краях корпуса. 2. Стопорное устройство по п. 1, отличающееся тем, что головная и хвостовая части корпуса симметрично скошены.(56) 1. Инструкция по выбору способа и параметров разупрочнения кровли на выемочных участках, ВНИМИ. - Л., 1982. - С. 28-29. Полезная модель относится к горнодобывающей промышленности, в частности к буровзрывным средствам для разупрочнения пород кровли. Известно стопорное устройство, включающее цилиндрический стальной корпус, подпружиненные стопорные кулачки, закрепленные на осях в проточках головной части корпуса, блок для подъемного тросика с осью, закрепленной в проточках хвостовой части корпуса, конус головной части и хвостовик для досыльника в виде отрезка трубы 1. Недостатком данного стопорного устройства является относительно высокие трудозатраты на его изготовление, вес и стоимость. Задачей технического решения является упрощение конструкции, снижение веса и стоимости устройства. Технический результат достигается тем, что стопорное устройство для доставки монозаряда в скважину, включающее корпус, подпружиненные стопорные кулачки на осях, закрепленных в головной части корпуса, блок для подъемного тросика с осью, закрепленной в хвостовой части корпуса, головную часть и хвостовик для досыльника, причем корпус стопорного устройства выполнен из отрезка стальной полосы шириной на 10-15 мм меньше диаметра скважины, а стопорные кулачки расположены симметрично на одной оси с обеих сторон плоского корпуса и эксцентрично подпружинены, ось блока закреплена в штампованных в противоположных направлениях вогнутых краях корпуса, головная и хвостовые части которого симметрично скошены. На фиг. 1 изображено стопорное устройство в плане, на фиг. 2 - вид сбоку. Стопорное устройство включает корпус 1 из отрезка стальной полосы, стопорные кулачки 2 на одной оси 3, каждый кулачок с противоположной острию стороны имеет отверстие 4 для пружины 5, второй конец которой при незначительном ее растяжении крепится за выступ 6 корпуса. В головной части корпуса имеются аналогичные выступы 7 для фиксирования в исходном положении кулачков 2. Блок 8 для подъемного тросика размещен в полости 9 корпуса на оси 10, которая зафиксирована в вогнутых в противоположных направлениях краях 11 корпуса 1 по обе стороны от полости 9 под блок 8. Причем головная 12 и хвостовая 13 части корпуса 1 симметрично скошены относительно продольной оси устройства. Стопорное устройство для доставки монозаряда в скважину работает следующим образом. Для подъема в забой скважины стопорного устройства и последующей доставки монозаряда через блок 8 пропускается подъемный тросик. На скошенную хвостовую 13 часть одевается трубчатый досыльник и стопорное устройство вводится в скважину. При этом стопорные кулачки 2, поворачиваясь на одной оси 3, принимают положение по диаметру скважины, растягивая пружины 5, закрепленные эксцентрично в отверстиях 4 и за выступы 6 корпуса 1 устройства. По мере подъема стопорного устройства в забое скважины разматываются ветви подъемного тросика, предназначенного для доставки монозаряда. После упора головной 12 части устройства в забой скважины обе ветви тросика натягиваются с усилием не менее усилия на доставку монозаряда, при этом кулачки 2, поворачиваясь вокруг общей оси 3, внедряются острыми скошенными концами в стенки скважины. В таком положении устройство готово к подъему в забой скважины монозяряда для торпедирования пород кровли. Данное стопорное устройство позволит при его использовании существенно снизить затраты на его изготовление по сравнению с известным. Шахтные испытания стопорного устройства показали безотказную его работу по надежности стопорения, что повысило безопасность производства работ по торпедированию скважин. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
