Устройство для обследования на энтеробиоз

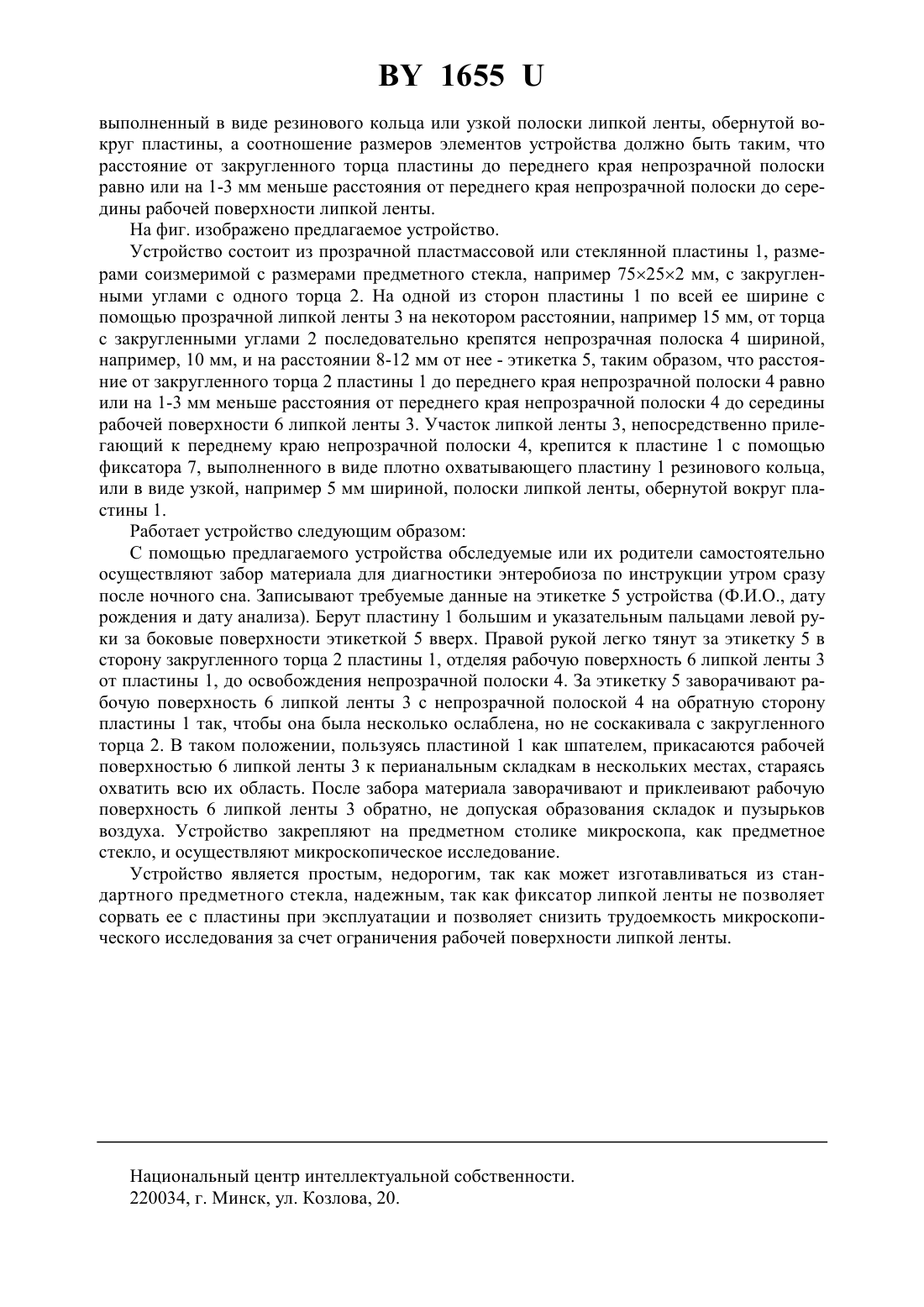

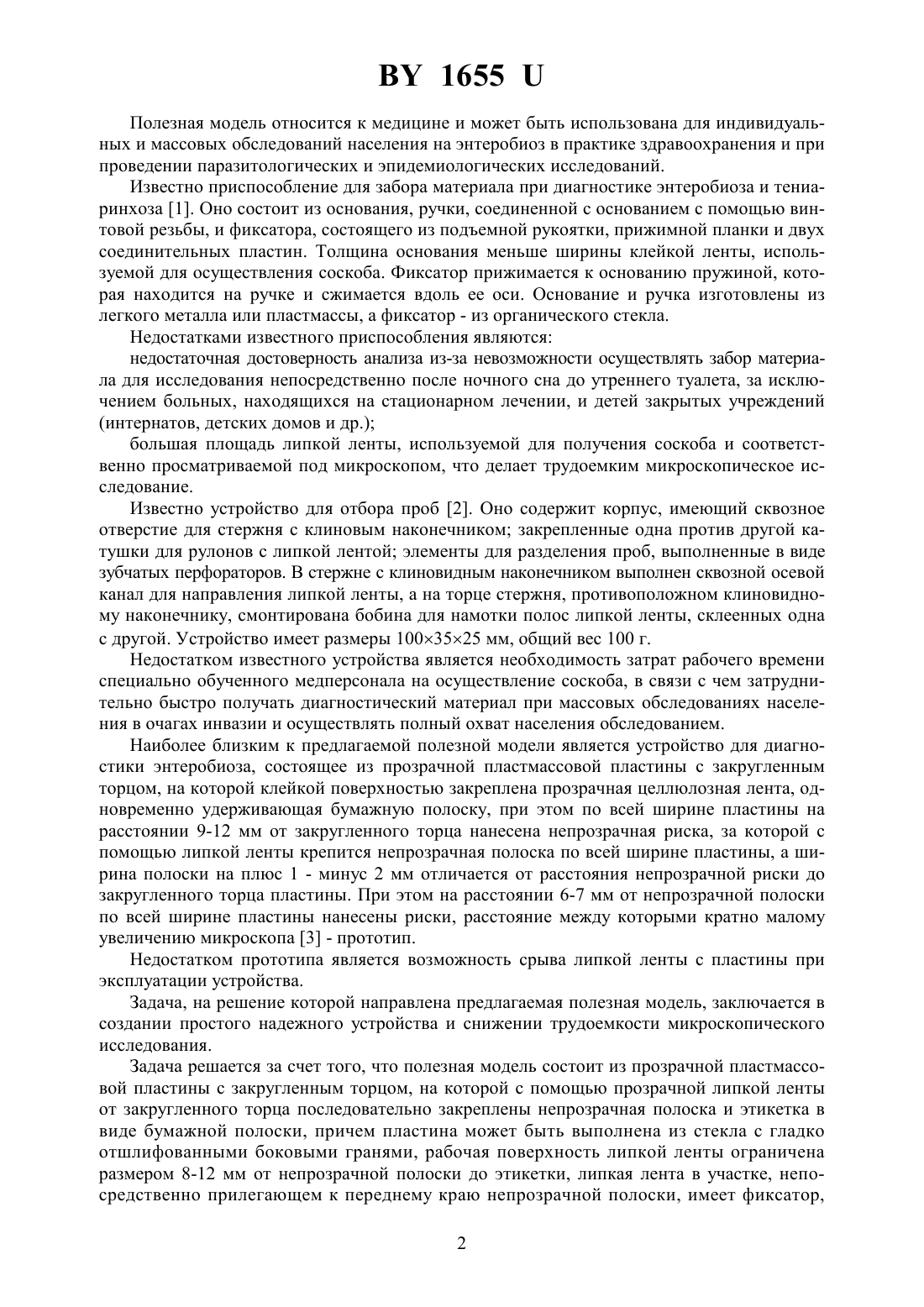

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБСЛЕДОВАНИЯ НА ЭНТЕРОБИОЗ(71) Заявитель Учреждение образования Гомельский государственный медицинский университет(72) Авторы Бутенкова Елена Михайловна Острейко Николай Николаевич(73) Патентообладатель Учреждение образования Гомельский государственный медицинский университет(57) Устройство для обследования на энтеробиоз, состоящее из прозрачной пластмассовой пластины с закругленным торцом, на которой с помощью прозрачной липкой ленты от закругленного торца последовательно закреплены непрозрачная полоска и этикетка в виде бумажной полоски, отличающееся тем, что пластина может быть выполнена из стекла с гладко отшлифованными боковыми гранями, рабочая поверхность липкой ленты ограничена размером 8-12 мм от непрозрачной полоски до этикетки, липкая лента в участке, непосредственно прилегающем к переднему краю непрозрачной полоски, имеет фиксатор,выполненный в виде резинового кольца или узкой полоски липкой ленты, обернутой вокруг пластины, а соотношение размеров элементов устройства должно быть таким, что расстояние от закругленного торца пластины до переднего края непрозрачной полоски равно или на 1-3 мм меньше расстояния от переднего края непрозрачной полоски до середины рабочей поверхности липкой ленты.(56) 1. Четырин В.А., Татарников В.М., Клешнев М.В. Приспособление для забора материала при диагностике энтеробиоза и тениаринхоза // Воен.-мед. журнал. - 1984. -5. С. 59. 2. Упырев А.В. Кочетков А.А. Устройство для отбора проб при массовых обследованиях на энтеробиоз // Изобретательство и рационализация в медицине Респ. сб. науч. тр. 1988. - Вып. 16. - С. 16-17. 3. Заявка 970515, МПК А 61 В 5/00. Устройство для диагностики энтеробиоза / Острейко, И.В. Кондрашова, И.В. Фадеева и др. Заявл. 29.09.1997 Опубл. 30.06.1999 // Афцыйны бюлетэнь, 1999. -2 (21). - С. 18 (прототип). 1655 Полезная модель относится к медицине и может быть использована для индивидуальных и массовых обследований населения на энтеробиоз в практике здравоохранения и при проведении паразитологических и эпидемиологических исследований. Известно приспособление для забора материала при диагностике энтеробиоза и тениаринхоза 1. Оно состоит из основания, ручки, соединенной с основанием с помощью винтовой резьбы, и фиксатора, состоящего из подъемной рукоятки, прижимной планки и двух соединительных пластин. Толщина основания меньше ширины клейкой ленты, используемой для осуществления соскоба. Фиксатор прижимается к основанию пружиной, которая находится на ручке и сжимается вдоль ее оси. Основание и ручка изготовлены из легкого металла или пластмассы, а фиксатор - из органического стекла. Недостатками известного приспособления являются недостаточная достоверность анализа из-за невозможности осуществлять забор материала для исследования непосредственно после ночного сна до утреннего туалета, за исключением больных, находящихся на стационарном лечении, и детей закрытых учреждений(интернатов, детских домов и др.) большая площадь липкой ленты, используемой для получения соскоба и соответственно просматриваемой под микроскопом, что делает трудоемким микроскопическое исследование. Известно устройство для отбора проб 2. Оно содержит корпус, имеющий сквозное отверстие для стержня с клиновым наконечником закрепленные одна против другой катушки для рулонов с липкой лентой элементы для разделения проб, выполненные в виде зубчатых перфораторов. В стержне с клиновидным наконечником выполнен сквозной осевой канал для направления липкой ленты, а на торце стержня, противоположном клиновидному наконечнику, смонтирована бобина для намотки полос липкой ленты, склеенных одна с другой. Устройство имеет размеры 1003525 мм, общий вес 100 г. Недостатком известного устройства является необходимость затрат рабочего времени специально обученного медперсонала на осуществление соскоба, в связи с чем затруднительно быстро получать диагностический материал при массовых обследованиях населения в очагах инвазии и осуществлять полный охват населения обследованием. Наиболее близким к предлагаемой полезной модели является устройство для диагностики энтеробиоза, состоящее из прозрачной пластмассовой пластины с закругленным торцом, на которой клейкой поверхностью закреплена прозрачная целлюлозная лента, одновременно удерживающая бумажную полоску, при этом по всей ширине пластины на расстоянии 9-12 мм от закругленного торца нанесена непрозрачная риска, за которой с помощью липкой ленты крепится непрозрачная полоска по всей ширине пластины, а ширина полоски на плюс 1 - минус 2 мм отличается от расстояния непрозрачной риски до закругленного торца пластины. При этом на расстоянии 6-7 мм от непрозрачной полоски по всей ширине пластины нанесены риски, расстояние между которыми кратно малому увеличению микроскопа 3 - прототип. Недостатком прототипа является возможность срыва липкой ленты с пластины при эксплуатации устройства. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании простого надежного устройства и снижении трудоемкости микроскопического исследования. Задача решается за счет того, что полезная модель состоит из прозрачной пластмассовой пластины с закругленным торцом, на которой с помощью прозрачной липкой ленты от закругленного торца последовательно закреплены непрозрачная полоска и этикетка в виде бумажной полоски, причем пластина может быть выполнена из стекла с гладко отшлифованными боковыми гранями, рабочая поверхность липкой ленты ограничена размером 8-12 мм от непрозрачной полоски до этикетки, липкая лента в участке, непосредственно прилегающем к переднему краю непрозрачной полоски, имеет фиксатор,2 1655 выполненный в виде резинового кольца или узкой полоски липкой ленты, обернутой вокруг пластины, а соотношение размеров элементов устройства должно быть таким, что расстояние от закругленного торца пластины до переднего края непрозрачной полоски равно или на 1-3 мм меньше расстояния от переднего края непрозрачной полоски до середины рабочей поверхности липкой ленты. На фиг. изображено предлагаемое устройство. Устройство состоит из прозрачной пластмассовой или стеклянной пластины 1, размерами соизмеримой с размерами предметного стекла, например 75252 мм, с закругленными углами с одного торца 2. На одной из сторон пластины 1 по всей ее ширине с помощью прозрачной липкой ленты 3 на некотором расстоянии, например 15 мм, от торца с закругленными углами 2 последовательно крепятся непрозрачная полоска 4 шириной,например, 10 мм, и на расстоянии 8-12 мм от нее - этикетка 5, таким образом, что расстояние от закругленного торца 2 пластины 1 до переднего края непрозрачной полоски 4 равно или на 1-3 мм меньше расстояния от переднего края непрозрачной полоски 4 до середины рабочей поверхности 6 липкой ленты 3. Участок липкой ленты 3, непосредственно прилегающий к переднему краю непрозрачной полоски 4, крепится к пластине 1 с помощью фиксатора 7, выполненного в виде плотно охватывающего пластину 1 резинового кольца,или в виде узкой, например 5 мм шириной, полоски липкой ленты, обернутой вокруг пластины 1. Работает устройство следующим образом С помощью предлагаемого устройства обследуемые или их родители самостоятельно осуществляют забор материала для диагностики энтеробиоза по инструкции утром сразу после ночного сна. Записывают требуемые данные на этикетке 5 устройства (Ф.И.О., дату рождения и дату анализа). Берут пластину 1 большим и указательным пальцами левой руки за боковые поверхности этикеткой 5 вверх. Правой рукой легко тянут за этикетку 5 в сторону закругленного торца 2 пластины 1, отделяя рабочую поверхность 6 липкой ленты 3 от пластины 1, до освобождения непрозрачной полоски 4. За этикетку 5 заворачивают рабочую поверхность 6 липкой ленты 3 с непрозрачной полоской 4 на обратную сторону пластины 1 так, чтобы она была несколько ослаблена, но не соскакивала с закругленного торца 2. В таком положении, пользуясь пластиной 1 как шпателем, прикасаются рабочей поверхностью 6 липкой ленты 3 к перианальным складкам в нескольких местах, стараясь охватить всю их область. После забора материала заворачивают и приклеивают рабочую поверхность 6 липкой ленты 3 обратно, не допуская образования складок и пузырьков воздуха. Устройство закрепляют на предметном столике микроскопа, как предметное стекло, и осуществляют микроскопическое исследование. Устройство является простым, недорогим, так как может изготавливаться из стандартного предметного стекла, надежным, так как фиксатор липкой ленты не позволяет сорвать ее с пластины при эксплуатации и позволяет снизить трудоемкость микроскопического исследования за счет ограничения рабочей поверхности липкой ленты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
