Кабинет для рентгенологического обследования

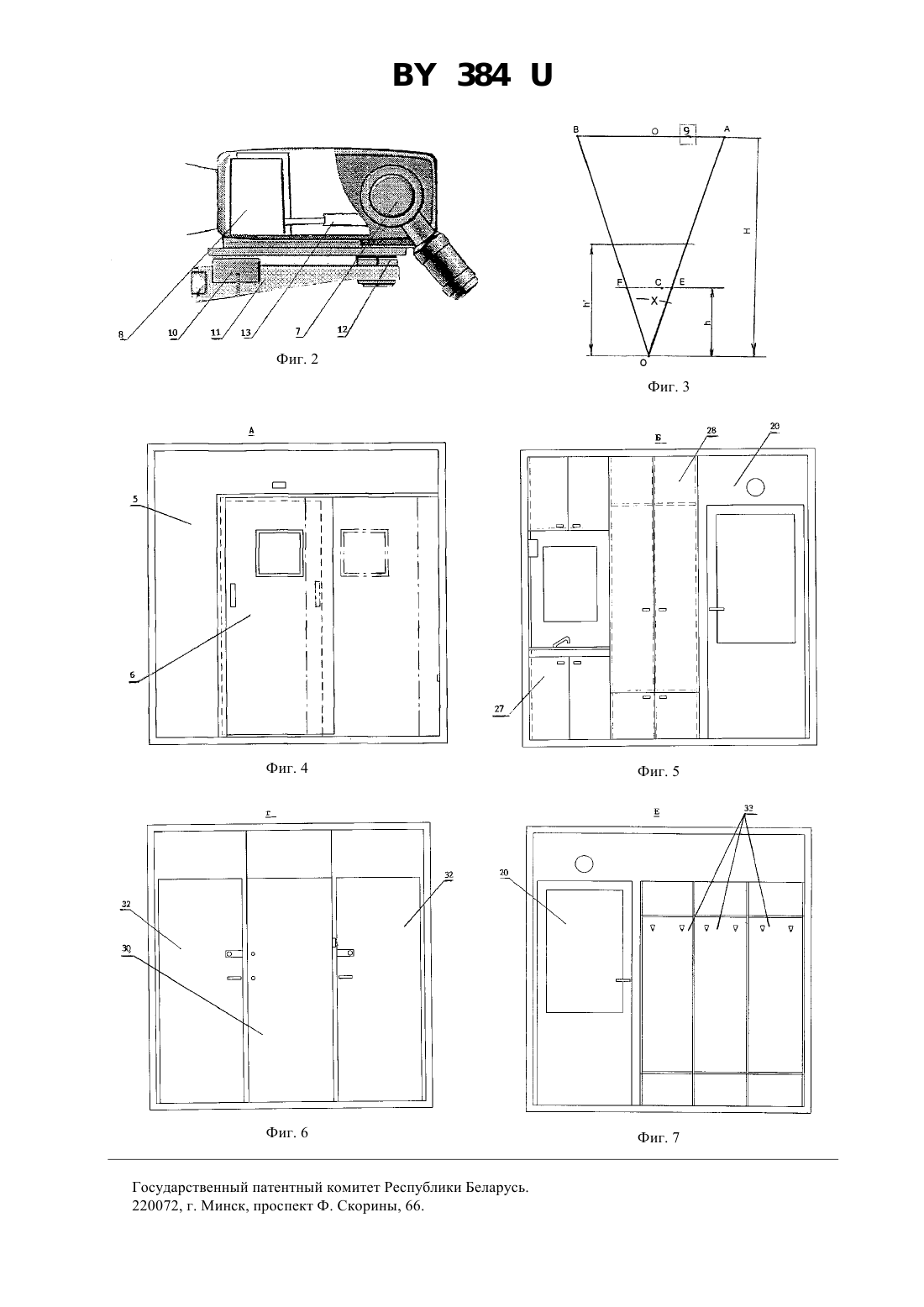

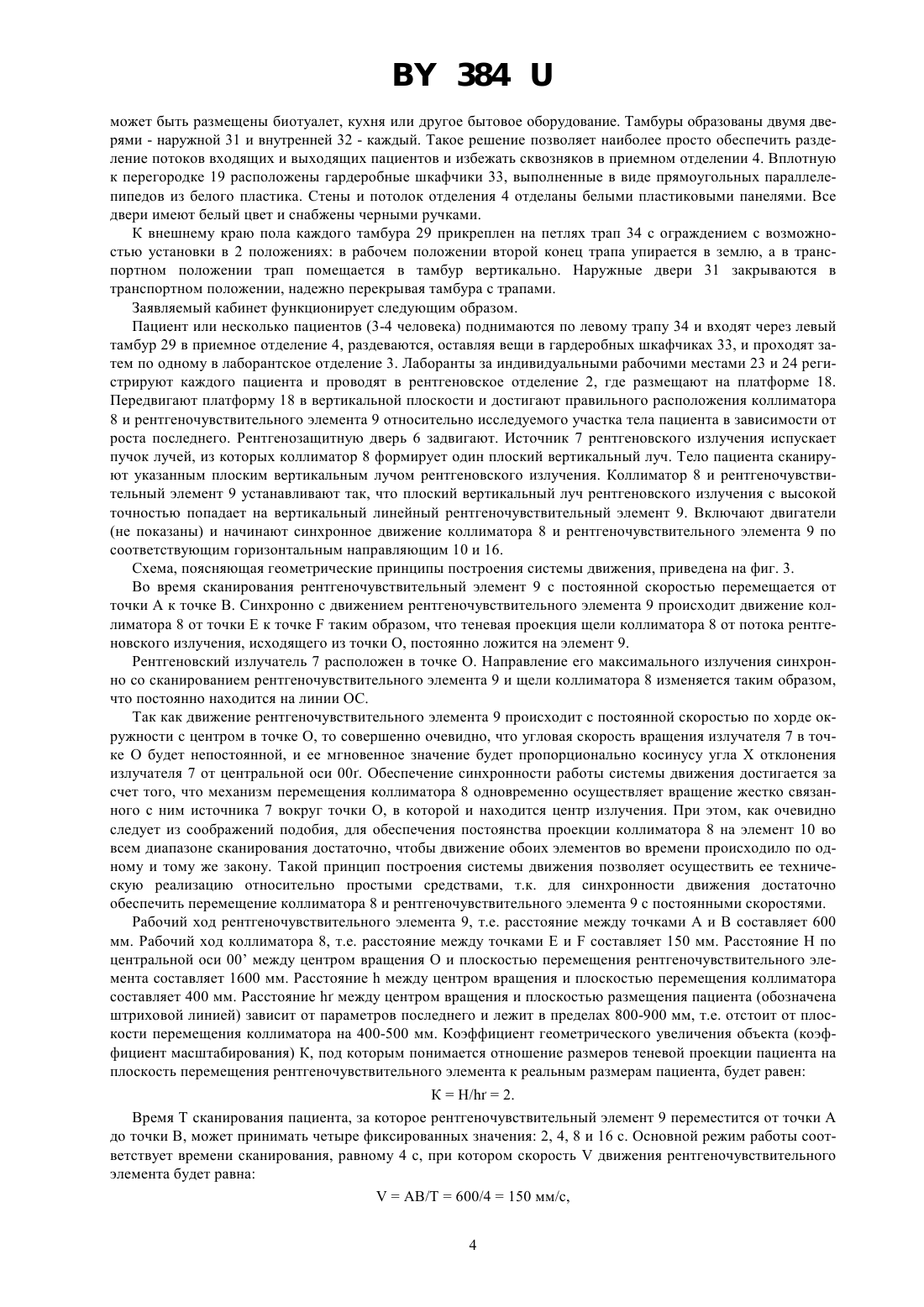

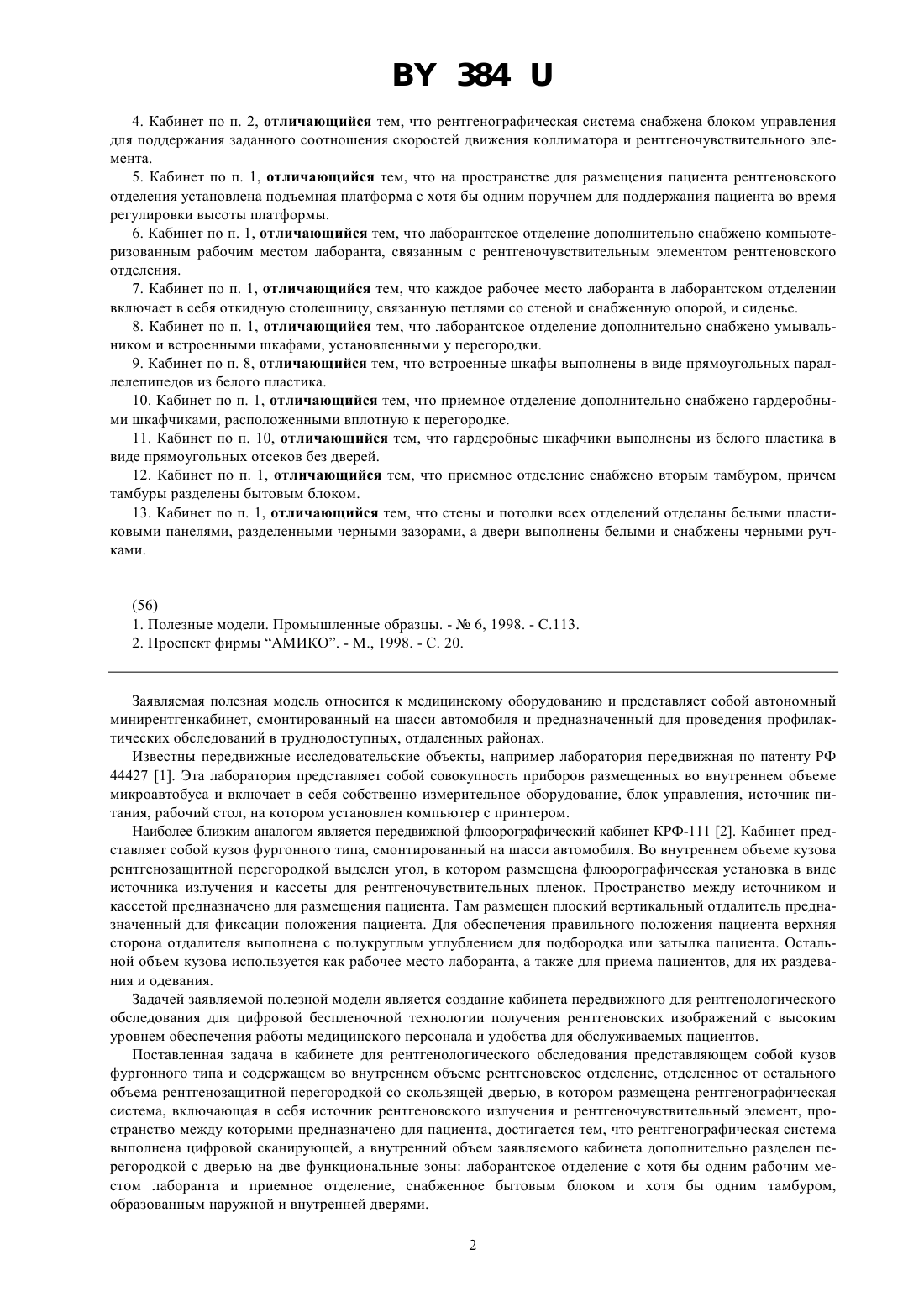

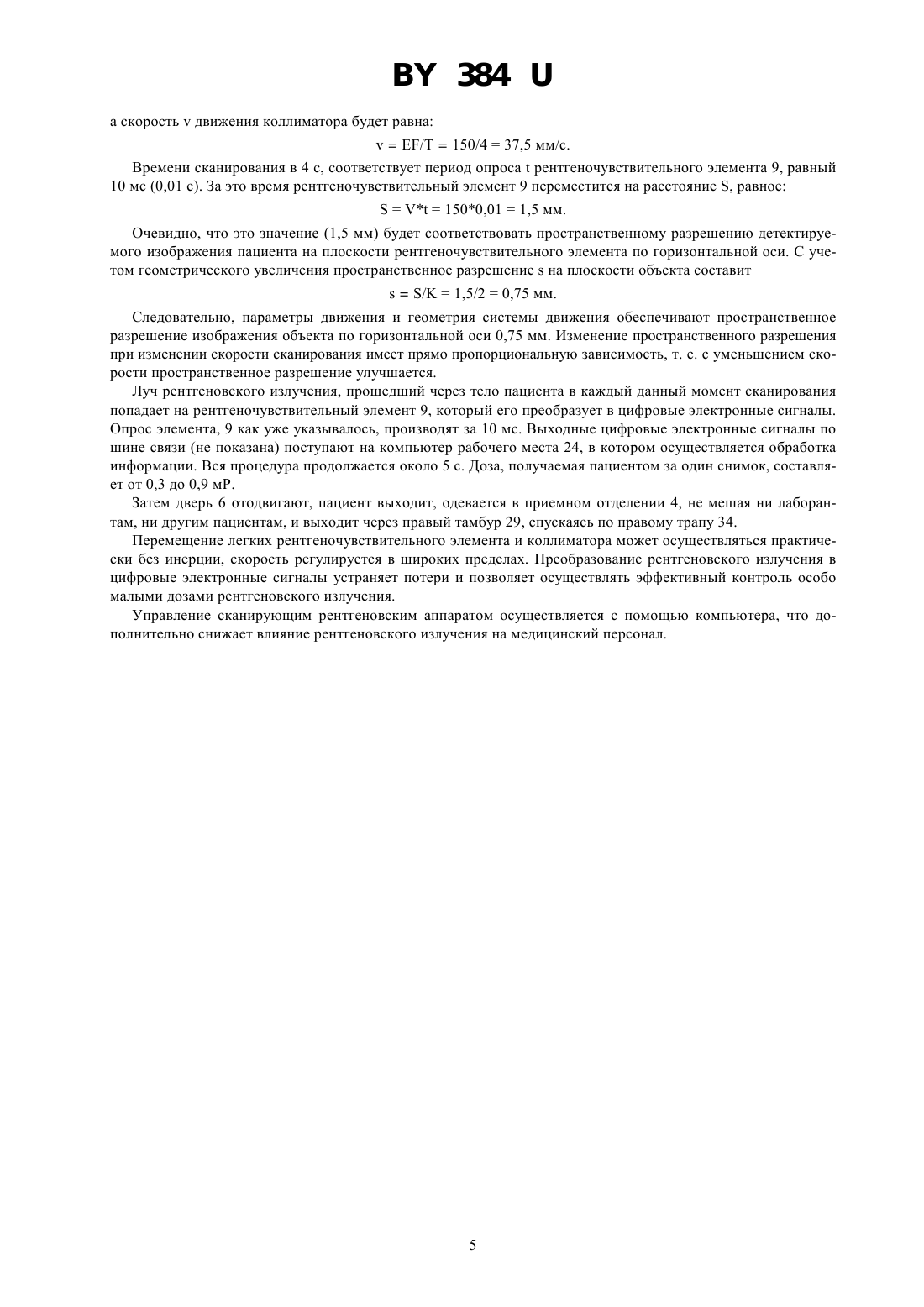

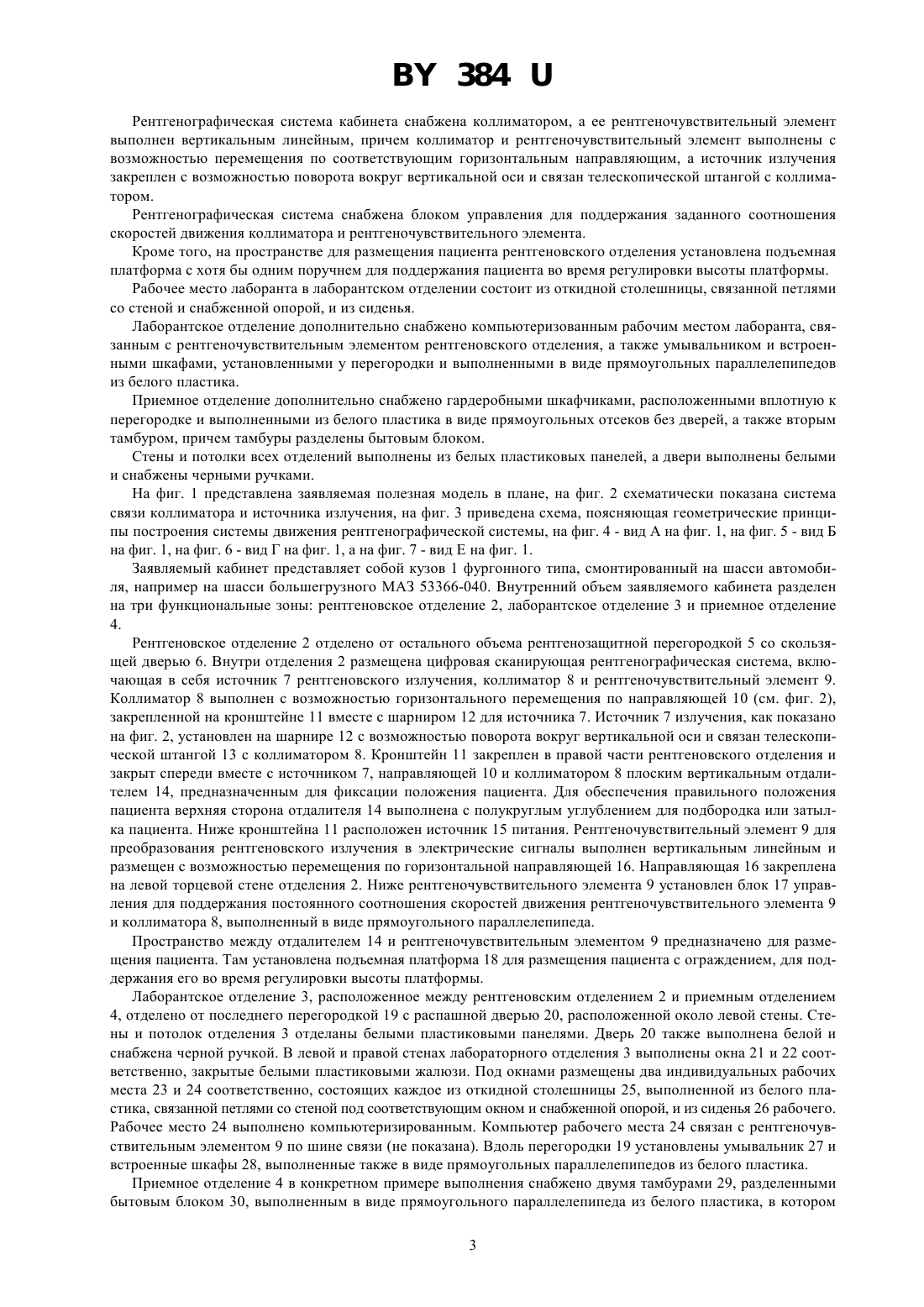

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ КАБИНЕТ ДЛЯ РЕНТГЕНОЛОГИЧЕСКОГО ОБСЛЕДОВАНИЯ(57) 1. Кабинет для рентгенологического обследования представляющий собой кузов фургонного типа и содержащий во внутреннем объеме рабочее место лаборанта и рентгеновское отделение, отделенное от остального объема рентгенозащитной перегородкой со скользящей дверью, в котором размещена рентгенографическая система, включающая в себя источник рентгеновского излучения и рентгеночувствительный элемент, пространство между которыми предназначено для пациента, отличающийся тем, что рентгенографическая система выполнена цифровой сканирующей, а внутренний объем заявляемого кабинета дополнительно разделен перегородкой с дверью на две функциональные зоны лаборантское отделение с хотя бы одним рабочим местом лаборанта и приемное отделение, снабженное бытовым блоком и хотя бы одним тамбуром, образованным наружной и внутренней дверями. 2. Кабинет по п. 1, отличающийся тем, что рентгенографическая система снабжена коллиматором, а рентгеночувствительный элемент рентгеновской системы выполнен вертикальным линейным, причем коллиматор и рентгеночувствительный элемент выполнены с возможностью перемещения по соответствующим горизонтальным направляющим. 3. Кабинет по п. 2, отличающийся тем, что источник излучения рентгеновской системы установлен с возможностью поворота вокруг вертикальной оси и связан телескопической штангой с коллиматором. 3844. Кабинет по п. 2, отличающийся тем, что рентгенографическая система снабжена блоком управления для поддержания заданного соотношения скоростей движения коллиматора и рентгеночувствительного элемента. 5. Кабинет по п. 1, отличающийся тем, что на пространстве для размещения пациента рентгеновского отделения установлена подъемная платформа с хотя бы одним поручнем для поддержания пациента во время регулировки высоты платформы. 6. Кабинет по п. 1, отличающийся тем, что лаборантское отделение дополнительно снабжено компьютеризованным рабочим местом лаборанта, связанным с рентгеночувствительным элементом рентгеновского отделения. 7. Кабинет по п. 1, отличающийся тем, что каждое рабочее место лаборанта в лаборантском отделении включает в себя откидную столешницу, связанную петлями со стеной и снабженную опорой, и сиденье. 8. Кабинет по п. 1, отличающийся тем, что лаборантское отделение дополнительно снабжено умывальником и встроенными шкафами, установленными у перегородки. 9. Кабинет по п. 8, отличающийся тем, что встроенные шкафы выполнены в виде прямоугольных параллелепипедов из белого пластика. 10. Кабинет по п. 1, отличающийся тем, что приемное отделение дополнительно снабжено гардеробными шкафчиками, расположенными вплотную к перегородке. 11. Кабинет по п. 10, отличающийся тем, что гардеробные шкафчики выполнены из белого пластика в виде прямоугольных отсеков без дверей. 12. Кабинет по п. 1, отличающийся тем, что приемное отделение снабжено вторым тамбуром, причем тамбуры разделены бытовым блоком. 13. Кабинет по п. 1, отличающийся тем, что стены и потолки всех отделений отделаны белыми пластиковыми панелями, разделенными черными зазорами, а двери выполнены белыми и снабжены черными ручками. Заявляемая полезная модель относится к медицинскому оборудованию и представляет собой автономный минирентгенкабинет, смонтированный на шасси автомобиля и предназначенный для проведения профилактических обследований в труднодоступных, отдаленных районах. Известны передвижные исследовательские объекты, например лаборатория передвижная по патенту РФ 44427 1. Эта лаборатория представляет собой совокупность приборов размещенных во внутреннем объеме микроавтобуса и включает в себя собственно измерительное оборудование, блок управления, источник питания, рабочий стол, на котором установлен компьютер с принтером. Наиболее близким аналогом является передвижной флюорографический кабинет КРФ-111 2. Кабинет представляет собой кузов фургонного типа, смонтированный на шасси автомобиля. Во внутреннем объеме кузова рентгенозащитной перегородкой выделен угол, в котором размещена флюорографическая установка в виде источника излучения и кассеты для рентгеночувствительных пленок. Пространство между источником и кассетой предназначено для размещения пациента. Там размещен плоский вертикальный отдалитель предназначенный для фиксации положения пациента. Для обеспечения правильного положения пациента верхняя сторона отдалителя выполнена с полукруглым углублением для подбородка или затылка пациента. Остальной объем кузова используется как рабочее место лаборанта, а также для приема пациентов, для их раздевания и одевания. Задачей заявляемой полезной модели является создание кабинета передвижного для рентгенологического обследования для цифровой беспленочной технологии получения рентгеновских изображений с высоким уровнем обеспечения работы медицинского персонала и удобства для обслуживаемых пациентов. Поставленная задача в кабинете для рентгенологического обследования представляющем собой кузов фургонного типа и содержащем во внутреннем объеме рентгеновское отделение, отделенное от остального объема рентгенозащитной перегородкой со скользящей дверью, в котором размещена рентгенографическая система, включающая в себя источник рентгеновского излучения и рентгеночувствительный элемент, пространство между которыми предназначено для пациента, достигается тем, что рентгенографическая система выполнена цифровой сканирующей, а внутренний объем заявляемого кабинета дополнительно разделен перегородкой с дверью на две функциональные зоны лаборантское отделение с хотя бы одним рабочим местом лаборанта и приемное отделение, снабженное бытовым блоком и хотя бы одним тамбуром,образованным наружной и внутренней дверями. 2 384 Рентгенографическая система кабинета снабжена коллиматором, а ее рентгеночувствительный элемент выполнен вертикальным линейным, причем коллиматор и рентгеночувствительный элемент выполнены с возможностью перемещения по соответствующим горизонтальным направляющим, а источник излучения закреплен с возможностью поворота вокруг вертикальной оси и связан телескопической штангой с коллиматором. Рентгенографическая система снабжена блоком управления для поддержания заданного соотношения скоростей движения коллиматора и рентгеночувствительного элемента. Кроме того, на пространстве для размещения пациента рентгеновского отделения установлена подъемная платформа с хотя бы одним поручнем для поддержания пациента во время регулировки высоты платформы. Рабочее место лаборанта в лаборантском отделении состоит из откидной столешницы, связанной петлями со стеной и снабженной опорой, и из сиденья. Лаборантское отделение дополнительно снабжено компьютеризованным рабочим местом лаборанта, связанным с рентгеночувствительным элементом рентгеновского отделения, а также умывальником и встроенными шкафами, установленными у перегородки и выполненными в виде прямоугольных параллелепипедов из белого пластика. Приемное отделение дополнительно снабжено гардеробными шкафчиками, расположенными вплотную к перегородке и выполненными из белого пластика в виде прямоугольных отсеков без дверей, а также вторым тамбуром, причем тамбуры разделены бытовым блоком. Стены и потолки всех отделений выполнены из белых пластиковых панелей, а двери выполнены белыми и снабжены черными ручками. На фиг. 1 представлена заявляемая полезная модель в плане, на фиг. 2 схематически показана система связи коллиматора и источника излучения, на фиг. 3 приведена схема, поясняющая геометрические принципы построения системы движения рентгенографической системы, на фиг. 4 - вид А на фиг. 1, на фиг. 5 - вид Б на фиг. 1, на фиг. 6 - вид Г на фиг. 1, а на фиг. 7 - вид Е на фиг. 1. Заявляемый кабинет представляет собой кузов 1 фургонного типа, смонтированный на шасси автомобиля, например на шасси большегрузного МАЗ 53366-040. Внутренний объем заявляемого кабинета разделен на три функциональные зоны рентгеновское отделение 2, лаборантское отделение 3 и приемное отделение 4. Рентгеновское отделение 2 отделено от остального объема рентгенозащитной перегородкой 5 со скользящей дверью 6. Внутри отделения 2 размещена цифровая сканирующая рентгенографическая система, включающая в себя источник 7 рентгеновского излучения, коллиматор 8 и рентгеночувствительный элемент 9. Коллиматор 8 выполнен с возможностью горизонтального перемещения по направляющей 10 (см. фиг. 2),закрепленной на кронштейне 11 вместе с шарниром 12 для источника 7. Источник 7 излучения, как показано на фиг. 2, установлен на шарнире 12 с возможностью поворота вокруг вертикальной оси и связан телескопической штангой 13 с коллиматором 8. Кронштейн 11 закреплен в правой части рентгеновского отделения и закрыт спереди вместе с источником 7, направляющей 10 и коллиматором 8 плоским вертикальным отдалителем 14, предназначенным для фиксации положения пациента. Для обеспечения правильного положения пациента верхняя сторона отдалителя 14 выполнена с полукруглым углублением для подбородка или затылка пациента. Ниже кронштейна 11 расположен источник 15 питания. Рентгеночувствительный элемент 9 для преобразования рентгеновского излучения в электрические сигналы выполнен вертикальным линейным и размещен с возможностью перемещения по горизонтальной направляющей 16. Направляющая 16 закреплена на левой торцевой стене отделения 2. Ниже рентгеночувствительного элемента 9 установлен блок 17 управления для поддержания постоянного соотношения скоростей движения рентгеночувствительного элемента 9 и коллиматора 8, выполненный в виде прямоугольного параллелепипеда. Пространство между отдалителем 14 и рентгеночувствительным элементом 9 предназначено для размещения пациента. Там установлена подъемная платформа 18 для размещения пациента с ограждением, для поддержания его во время регулировки высоты платформы. Лаборантское отделение 3, расположенное между рентгеновским отделением 2 и приемным отделением 4, отделено от последнего перегородкой 19 с распашной дверью 20, расположенной около левой стены. Стены и потолок отделения 3 отделаны белыми пластиковыми панелями. Дверь 20 также выполнена белой и снабжена черной ручкой. В левой и правой стенах лабораторного отделения 3 выполнены окна 21 и 22 соответственно, закрытые белыми пластиковыми жалюзи. Под окнами размещены два индивидуальных рабочих места 23 и 24 соответственно, состоящих каждое из откидной столешницы 25, выполненной из белого пластика, связанной петлями со стеной под соответствующим окном и снабженной опорой, и из сиденья 26 рабочего. Рабочее место 24 выполнено компьютеризированным. Компьютер рабочего места 24 связан с рентгеночувствительным элементом 9 по шине связи (не показана). Вдоль перегородки 19 установлены умывальник 27 и встроенные шкафы 28, выполненные также в виде прямоугольных параллелепипедов из белого пластика. Приемное отделение 4 в конкретном примере выполнения снабжено двумя тамбурами 29, разделенными бытовым блоком 30, выполненным в виде прямоугольного параллелепипеда из белого пластика, в котором 3 384 может быть размещены биотуалет, кухня или другое бытовое оборудование. Тамбуры образованы двумя дверями - наружной 31 и внутренней 32 - каждый. Такое решение позволяет наиболее просто обеспечить разделение потоков входящих и выходящих пациентов и избежать сквозняков в приемном отделении 4. Вплотную к перегородке 19 расположены гардеробные шкафчики 33, выполненные в виде прямоугольных параллелепипедов из белого пластика. Стены и потолок отделения 4 отделаны белыми пластиковыми панелями. Все двери имеют белый цвет и снабжены черными ручками. К внешнему краю пола каждого тамбура 29 прикреплен на петлях трап 34 с ограждением с возможностью установки в 2 положениях в рабочем положении второй конец трапа упирается в землю, а в транспортном положении трап помещается в тамбур вертикально. Наружные двери 31 закрываются в транспортном положении, надежно перекрывая тамбура с трапами. Заявляемый кабинет функционирует следующим образом. Пациент или несколько пациентов (3-4 человека) поднимаются по левому трапу 34 и входят через левый тамбур 29 в приемное отделение 4, раздеваются, оставляя вещи в гардеробных шкафчиках 33, и проходят затем по одному в лаборантское отделение 3. Лаборанты за индивидуальными рабочими местами 23 и 24 регистрируют каждого пациента и проводят в рентгеновское отделение 2, где размещают на платформе 18. Передвигают платформу 18 в вертикальной плоскости и достигают правильного расположения коллиматора 8 и рентгеночувствительного элемента 9 относительно исследуемого участка тела пациента в зависимости от роста последнего. Рентгенозащитную дверь 6 задвигают. Источник 7 рентгеновского излучения испускает пучок лучей, из которых коллиматор 8 формирует один плоский вертикальный луч. Тело пациента сканируют указанным плоским вертикальным лучом рентгеновского излучения. Коллиматор 8 и рентгеночувствительный элемент 9 устанавливают так, что плоский вертикальный луч рентгеновского излучения с высокой точностью попадает на вертикальный линейный рентгеночувствительный элемент 9. Включают двигатели(не показаны) и начинают синхронное движение коллиматора 8 и рентгеночувствительного элемента 9 по соответствующим горизонтальным направляющим 10 и 16. Схема, поясняющая геометрические принципы построения системы движения, приведена на фиг. 3. Во время сканирования рентгеночувствительный элемент 9 с постоянной скоростью перемещается от точки А к точке В. Синхронно с движением рентгеночувствительного элемента 9 происходит движение коллиматора 8 от точки Е к точкетаким образом, что теневая проекция щели коллиматора 8 от потока рентгеновского излучения, исходящего из точки О, постоянно ложится на элемент 9. Рентгеновский излучатель 7 расположен в точке О. Направление его максимального излучения синхронно со сканированием рентгеночувствительного элемента 9 и щели коллиматора 8 изменяется таким образом,что постоянно находится на линии ОС. Так как движение рентгеночувствительного элемента 9 происходит с постоянной скоростью по хорде окружности с центром в точке О, то совершенно очевидно, что угловая скорость вращения излучателя 7 в точке О будет непостоянной, и ее мгновенное значение будет пропорционально косинусу угла Х отклонения излучателя 7 от центральной оси 00. Обеспечение синхронности работы системы движения достигается за счет того, что механизм перемещения коллиматора 8 одновременно осуществляет вращение жестко связанного с ним источника 7 вокруг точки О, в которой и находится центр излучения. При этом, как очевидно следует из соображений подобия, для обеспечения постоянства проекции коллиматора 8 на элемент 10 во всем диапазоне сканирования достаточно, чтобы движение обоих элементов во времени происходило по одному и тому же закону. Такой принцип построения системы движения позволяет осуществить ее техническую реализацию относительно простыми средствами, т.к. для синхронности движения достаточно обеспечить перемещение коллиматора 8 и рентгеночувствительного элемента 9 с постоянными скоростями. Рабочий ход рентгеночувствительного элемента 9, т.е. расстояние между точками А и В составляет 600 мм. Рабочий ход коллиматора 8, т.е. расстояние между точками Е исоставляет 150 мм. Расстояние Н по центральной оси 00 между центром вращения О и плоскостью перемещения рентгеночувствительного элемента составляет 1600 мм. Расстояниемежду центром вращения и плоскостью перемещения коллиматора составляет 400 мм. Расстояниемежду центром вращения и плоскостью размещения пациента (обозначена штриховой линией) зависит от параметров последнего и лежит в пределах 800-900 мм, т.е. отстоит от плоскости перемещения коллиматора на 400-500 мм. Коэффициент геометрического увеличения объекта (коэффициент масштабирования) К, под которым понимается отношение размеров теневой проекции пациента на плоскость перемещения рентгеночувствительного элемента к реальным размерам пациента, будет равен К/2. Время Т сканирования пациента, за которое рентгеночувствительный элемент 9 переместится от точки А до точки В, может принимать четыре фиксированных значения 2, 4, 8 и 16 с. Основной режим работы соответствует времени сканирования, равному 4 с, при котором скоростьдвижения рентгеночувствительного элемента будет равнаАВ/Т 600/4150 мм/с,4 384 а скоростьдвижения коллиматора будет равна/150/437,5 мм/с. Времени сканирования в 4 с, соответствует период опросарентгеночувствительного элемента 9, равный 10 мс (0,01 с). За это время рентгеночувствительный элемент 9 переместится на расстояние , равное 1500,011,5 мм. Очевидно, что это значение (1,5 мм) будет соответствовать пространственному разрешению детектируемого изображения пациента на плоскости рентгеночувствительного элемента по горизонтальной оси. С учетом геометрического увеличения пространственное разрешениена плоскости объекта составит/1,5/20,75 мм. Следовательно, параметры движения и геометрия системы движения обеспечивают пространственное разрешение изображения объекта по горизонтальной оси 0,75 мм. Изменение пространственного разрешения при изменении скорости сканирования имеет прямо пропорциональную зависимость, т. е. с уменьшением скорости пространственное разрешение улучшается. Луч рентгеновского излучения, прошедший через тело пациента в каждый данный момент сканирования попадает на рентгеночувствительный элемент 9, который его преобразует в цифровые электронные сигналы. Опрос элемента, 9 как уже указывалось, производят за 10 мс. Выходные цифровые электронные сигналы по шине связи (не показана) поступают на компьютер рабочего места 24, в котором осуществляется обработка информации. Вся процедура продолжается около 5 с. Доза, получаемая пациентом за один снимок, составляет от 0,3 до 0,9 мР. Затем дверь 6 отодвигают, пациент выходит, одевается в приемном отделении 4, не мешая ни лаборантам, ни другим пациентам, и выходит через правый тамбур 29, спускаясь по правому трапу 34. Перемещение легких рентгеночувствительного элемента и коллиматора может осуществляться практически без инерции, скорость регулируется в широких пределах. Преобразование рентгеновского излучения в цифровые электронные сигналы устраняет потери и позволяет осуществлять эффективный контроль особо малыми дозами рентгеновского излучения. Управление сканирующим рентгеновским аппаратом осуществляется с помощью компьютера, что дополнительно снижает влияние рентгеновского излучения на медицинский персонал. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
