Дискретный индикатор уровня жидкости

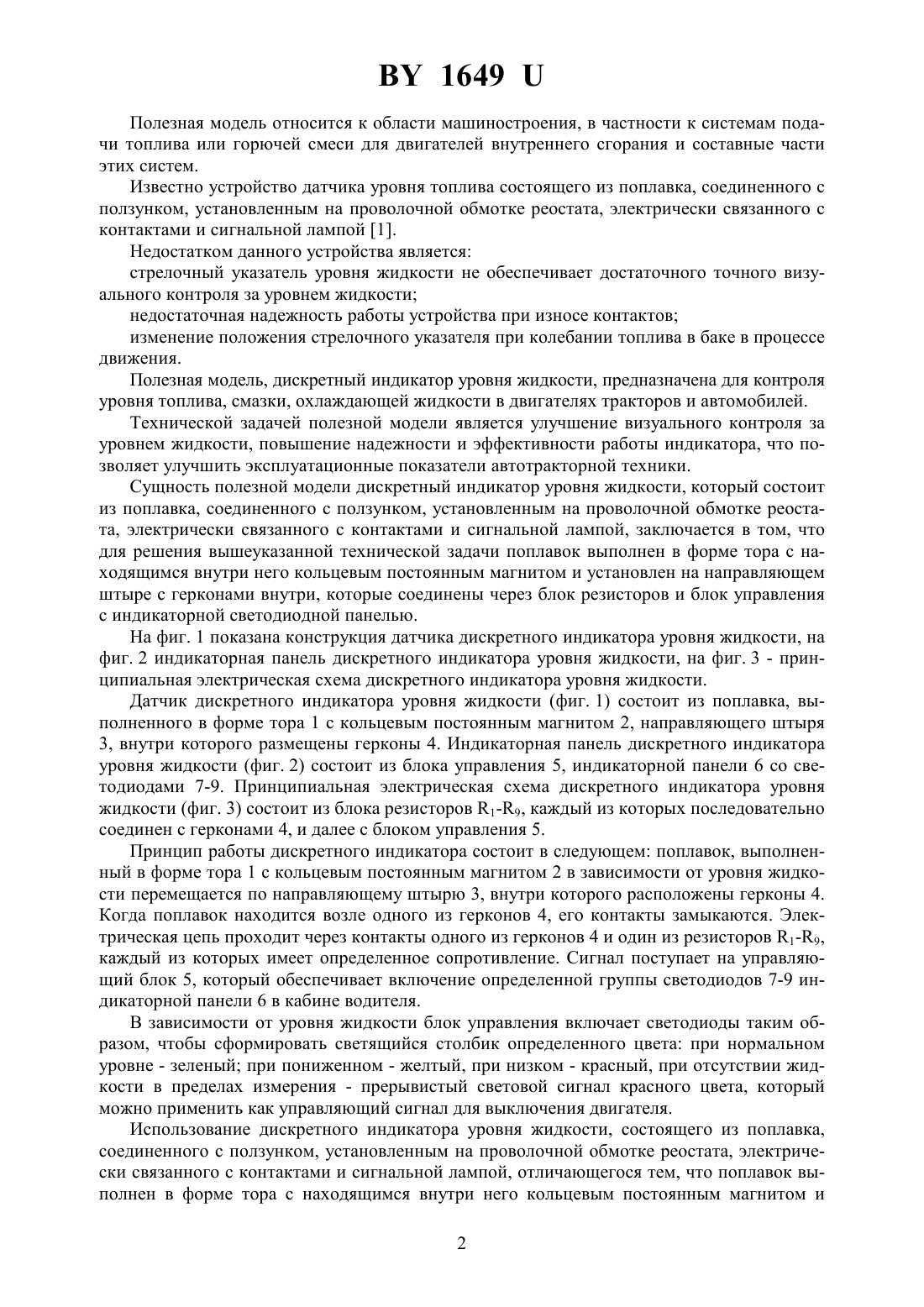

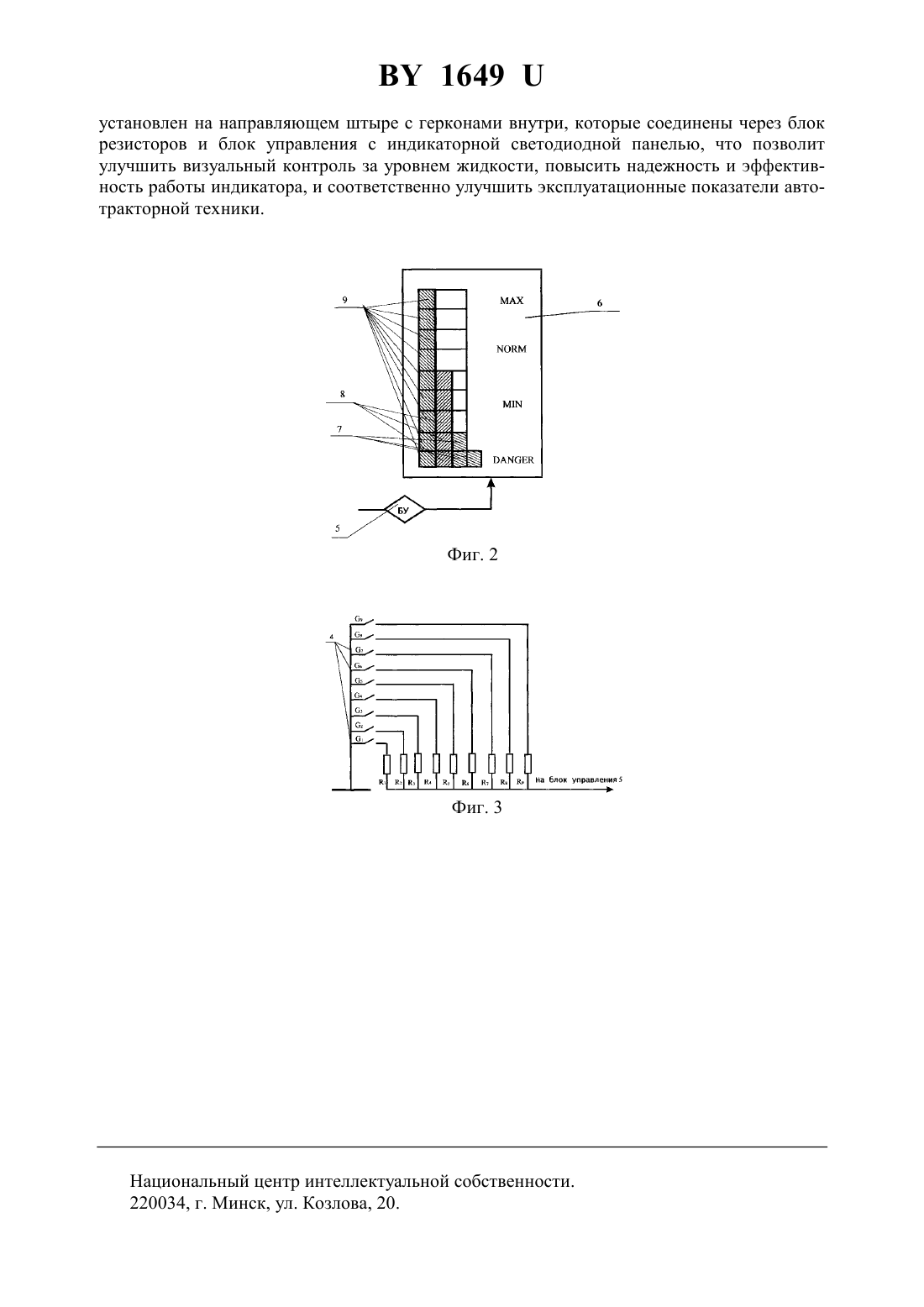

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДИСКРЕТНЫЙ ИНДИКАТОР УРОВНЯ ЖИДКОСТИ(72) Авторы Карташевич Анатолий Николаевич Куликов Сергей Михайлович(57) Дискретный индикатор уровня жидкости, состоящий из поплавка, соединенного с ползунком, установленным на проволочной обмотке реостата, электрически связанного с контактами и сигнальной лампой, отличающийся тем, что поплавок выполнен в форме тора с находящимся внутри него кольцевым постоянным магнитом и установлен на направляющем штыре с герконами внутри, которые соединены через блок резисторов и блок управления с индикаторной светодиодной панелью.(56) 1. Гельман Б Москвин .В. Сельскохозяйственные тракторы и автомобили. Кн. 2. Шасси и оборудование. - . Агропромиздат, 1987. - С. 335. / Учебники и учебные пособия для кадров массовых профессий. - С. 309310. 1649 Полезная модель относится к области машиностроения, в частности к системам подачи топлива или горючей смеси для двигателей внутреннего сгорания и составные части этих систем. Известно устройство датчика уровня топлива состоящего из поплавка, соединенного с ползунком, установленным на проволочной обмотке реостата, электрически связанного с контактами и сигнальной лампой 1. Недостатком данного устройства является стрелочный указатель уровня жидкости не обеспечивает достаточного точного визуального контроля за уровнем жидкости недостаточная надежность работы устройства при износе контактов изменение положения стрелочного указателя при колебании топлива в баке в процессе движения. Полезная модель, дискретный индикатор уровня жидкости, предназначена для контроля уровня топлива, смазки, охлаждающей жидкости в двигателях тракторов и автомобилей. Технической задачей полезной модели является улучшение визуального контроля за уровнем жидкости, повышение надежности и эффективности работы индикатора, что позволяет улучшить эксплуатационные показатели автотракторной техники. Сущность полезной модели дискретный индикатор уровня жидкости, который состоит из поплавка, соединенного с ползунком, установленным на проволочной обмотке реостата, электрически связанного с контактами и сигнальной лампой, заключается в том, что для решения вышеуказанной технической задачи поплавок выполнен в форме тора с находящимся внутри него кольцевым постоянным магнитом и установлен на направляющем штыре с герконами внутри, которые соединены через блок резисторов и блок управления с индикаторной светодиодной панелью. На фиг. 1 показана конструкция датчика дискретного индикатора уровня жидкости, на фиг. 2 индикаторная панель дискретного индикатора уровня жидкости, на фиг. 3 - принципиальная электрическая схема дискретного индикатора уровня жидкости. Датчик дискретного индикатора уровня жидкости (фиг. 1) состоит из поплавка, выполненного в форме тора 1 с кольцевым постоянным магнитом 2, направляющего штыря 3, внутри которого размещены герконы 4. Индикаторная панель дискретного индикатора уровня жидкости (фиг. 2) состоит из блока управления 5, индикаторной панели 6 со светодиодами 7-9. Принципиальная электрическая схема дискретного индикатора уровня жидкости (фиг. 3) состоит из блока резисторов 1-9, каждый из которых последовательно соединен с герконами 4, и далее с блоком управления 5. Принцип работы дискретного индикатора состоит в следующем поплавок, выполненный в форме тора 1 с кольцевым постоянным магнитом 2 в зависимости от уровня жидкости перемещается по направляющему штырю 3, внутри которого расположены герконы 4. Когда поплавок находится возле одного из герконов 4, его контакты замыкаются. Электрическая цепь проходит через контакты одного из герконов 4 и один из резисторов 1-9,каждый из которых имеет определенное сопротивление. Сигнал поступает на управляющий блок 5, который обеспечивает включение определенной группы светодиодов 7-9 индикаторной панели 6 в кабине водителя. В зависимости от уровня жидкости блок управления включает светодиоды таким образом, чтобы сформировать светящийся столбик определенного цвета при нормальном уровне - зеленый при пониженном - желтый, при низком - красный, при отсутствии жидкости в пределах измерения - прерывистый световой сигнал красного цвета, который можно применить как управляющий сигнал для выключения двигателя. Использование дискретного индикатора уровня жидкости, состоящего из поплавка,соединенного с ползунком, установленным на проволочной обмотке реостата, электрически связанного с контактами и сигнальной лампой, отличающегося тем, что поплавок выполнен в форме тора с находящимся внутри него кольцевым постоянным магнитом и 2 1649 установлен на направляющем штыре с герконами внутри, которые соединены через блок резисторов и блок управления с индикаторной светодиодной панелью, что позволит улучшить визуальный контроль за уровнем жидкости, повысить надежность и эффективность работы индикатора, и соответственно улучшить эксплуатационные показатели автотракторной техники. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
