Устройство для ограждения
Номер патента: U 1598
Опубликовано: 30.12.2004
Авторы: Вашкевич Игорь Францевич, Грибов Николай Николаевич, Одерихо Александр Павлович, Метелица Геннадий Николаевич
Текст
(71) Заявитель Грибов Николай Николаевич Одерихо Александр Павлович Метелица Геннадий Николаевич Вашкевич Игорь Францевич(72) Авторы Грибов Николай Николаевич Одерихо Александр Павлович Метелица Геннадий Николаевич Вашкевич Игорь Францевич(73) Патентообладатель Грибов Николай Николаевич Одерихо Александр Павлович Метелица Геннадий Николаевич Вашкевич Игорь Францевич(57) Устройство для ограждения, состоящее из -1 межсекционных и двух крайних стоек,а такжесекций, имеющих на меньших сторонах пластины, каждая из которых с помощью болтовых соединений последовательно прикрепляется к кронштейнам, расположенным с двух противоположных сторон -1 межсекционных, и к кронштейнам двух крайних стоек, отличающееся тем, что дополнительно содержит на крайних стойках со стороны,противоположной креплению кронштейна, поручни, выполненные в виде металлических дуг, один конец которых прикреплен к вершине стойки, а другой прикреплен к нижней ее части и кроме того 1 металлических колпаков, с отверстиями соответствующими сечению стойки, устанавливаемые на поверхности каждой из стоек и свободно передвигающиеся по их поверхности от места заглубления до мест крепления кронштейнов, а также 1 пластины светоотражателей, устанавливаемых в верхней части каждой из стоек. 1598 Заявляемая полезная модель относится к области строительства, в том числе производству строительных конструкций и материалов и может быть использована для целей ограждения проезжих частей, разделительных полос, зеленых зон. Наиболее близким техническим решением (прототипом) заявляемой полезной модели является ограждение турникетное 1, состоящее из -прямоугольных секций, изготовленных из сварных металлических труб диаметром 57 миллиметров, имеющих на меньших своих сторонах пластины, каждая из которых с помощью болтовых соединений последовательно прикрепляется к кронштейнам, расположенными с двух противоположных сторон каждой из 1 металлических стоек, при этом стойки устанавливаются на подстилающей поверхности на величину зоны заглубления стойки. Недостатком известного ограждения является его низкие эксплуатационные характеристики. Данный недостаток обусловлен быстрой коррозией металлических стоек в местах их крепления к земной поверхности, особенно в зимний период, когда тротуары и проезжие части посыпаются песчано-соляной смесью. Кроме того, прототип имеет низкие функциональные возможности, поскольку известное ограждение выполняет сигнально-предупредительные функции главным образом в отношении пешеходов, однако в ночное время и в условиях недостаточной видимости плохо различимо и не может сигнализировать водителю о наличии препятствий. Задачей заявляемой полезной модели является повышение эксплуатационных характеристик устройства для ограждения, а также расширения функциональных возможностей. Поставленная цель достигается тем, что устройство для ограждения, состоящее из -1 межсекционных и двух крайних стоек, а такжесекций, имеющих на меньших сторонах пластины, каждая из которых с помощью болтовых соединений последовательно прикрепляется к кронштейнам, расположенным с двух противоположных сторон -1 межсекционных и к кронштейнам двух крайних стоек, дополнительно содержит на крайних стойках со стороны противоположной креплению кронштейна поручни, выполненные в виде металлических дуг, один конец которых прикреплен к вершине стойки, а другой прикреплен к нижней ее части и кроме того 1 металлических колпаков, с отвестиями соответствующим сечению стойки, устанавливаемые на поверхности каждой из стоек и свободно передвигающиеся по их поверхности от места заглубления до мест крепления кронштейнов, а также 1 пластины светоотражателей, устанавливаемых в верхней части каждой из стоек. На фиг. 1 чертежа представлена общая схема заявляемой полезной модели. Заявляемая полезная модель состоит изметаллических секций 1, с пластинами 2 для крепления секций к стойкам, -1 межсекционные стойки 3 с кронштейнами 4 для крепления металлических секций,1 светоотражающие пластины 5, первую крайнюю стойку 6 для установки поручней с кронштейном 7 первой крайней стойки, первый дуговой поручень 8, вторую крайнюю стойку 9 с кронштейном второй крайней стойки 10, второй дуговой поручень 11, а также 1 колпак 12, соединенные таким образом, что первый поручень 8 в верхней своей части дуги прикреплен к верхней части первой крайней стойки 6, а нижней частью - к нижней части первой крайней стойки 6, при этом к кронштейну первой крайней стойки 7 при помощи болтового соединения крепится одна из пластин 2 металлической секции 1, а другая пластина 2 металлической секции 1 с помощью болтового соединения крепится к одному из кронштейнов 4 межсекционной стойки 3, при этом к другому из кронштейнов 4 межсекционной стойки 3 также с помощью болтового соединения прикреплена одна из пластин 2 следующей металлической секции 1 и так далее до тех пор покапоследняя измежсекционных стоек будет соединена с кронштейном 10 второй крайней стойки 9, в свою очередь вторая крайняя стойка 9 имеет присоединенные к своей верхней и нижней части второй дуговой поручень 11, одновременно каждая из светоотражающих пластин 5 присоединена к верхней части каждой из -1 межсекцион 2 1598 ным стойкам 3, а также первой 6 и второй 9 стойкам поручня, а каждый из колпаков 12 установлен на каждой из -1 межсекционной стойке 3, а также на первой 6 и второй 9 стойке поручня. Полезная модель неподвижно устанавливается на подстилающей поверхности (земельный покров, проезжая часть, тротуар) посредством заглубления в подстилающую поверхность нижних частей стоек. Возможность произвольного выбора размера зоны заглубления стоек, а также болтовые соединения межсекционных стоек к металлическим секциям обеспечивает установку полезной модели на поверхности произвольного профиля. Колпаки, свободно перемещаемые по всей длине стойки от зоны заглубления до кронштейнов на межсекционных, первой и второй крайней стойки позволяют производить их защиту от коррозии на поверхности произвольного профиля. Наличие колпаков на каждой из стоек позволяет защитить места крепления стоек к подстилающей поверхности от попадания соляно-песчаной смеси и избежать ускоренной коррозии металла. Наличие светоотражательных пластин на каждой из стоек позволяет расширить функциональные возможности заявляемой полезной модели и использовать ее для сигнальнопредупредительных функций водителей. Наличие дугообразных поручней обеспечивает большую прочность полезной модели по сравнению с прототипом, т.к. позволяет предохранить крайние стойки от деформаций,связанных со столкновением с ними автомобилей. Каждый из вновь введенных элементов является необходимым, а в своей совокупности достаточными для достижения поставленной цели. Авторам не известны решения, которые бы позволяли в своей совокупности добиться аналогичного результата. Заявляемая полезная модель предназначена для устройства ограждений произвольной длины. Для этого применен модульный принцип формирования конструкции ограждения. Практическая реализация заявляемой полезной модели может быть осуществлена промышленным способом с использованием известных технологических операций, обычно применяемых в производстве строительных материалов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

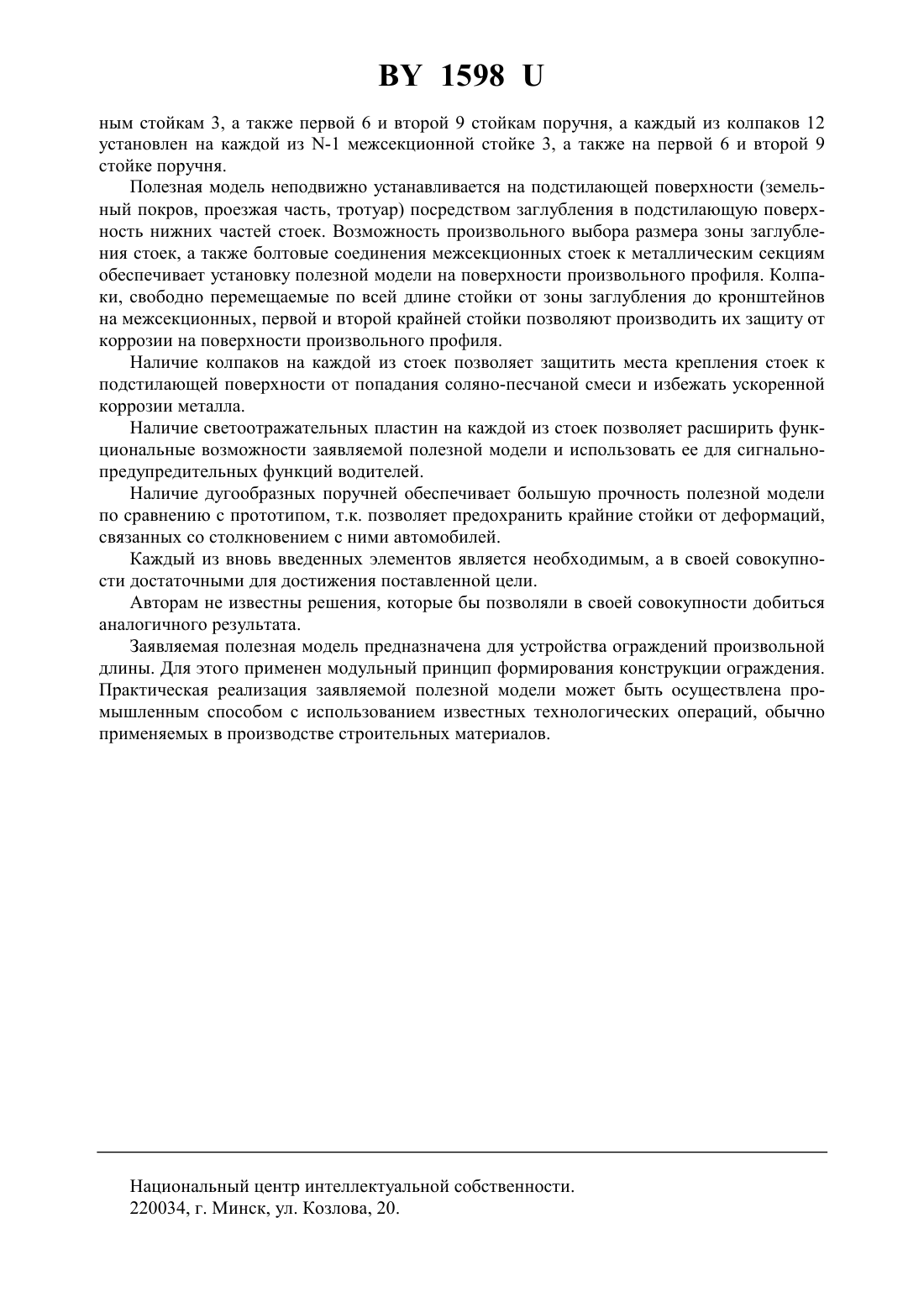

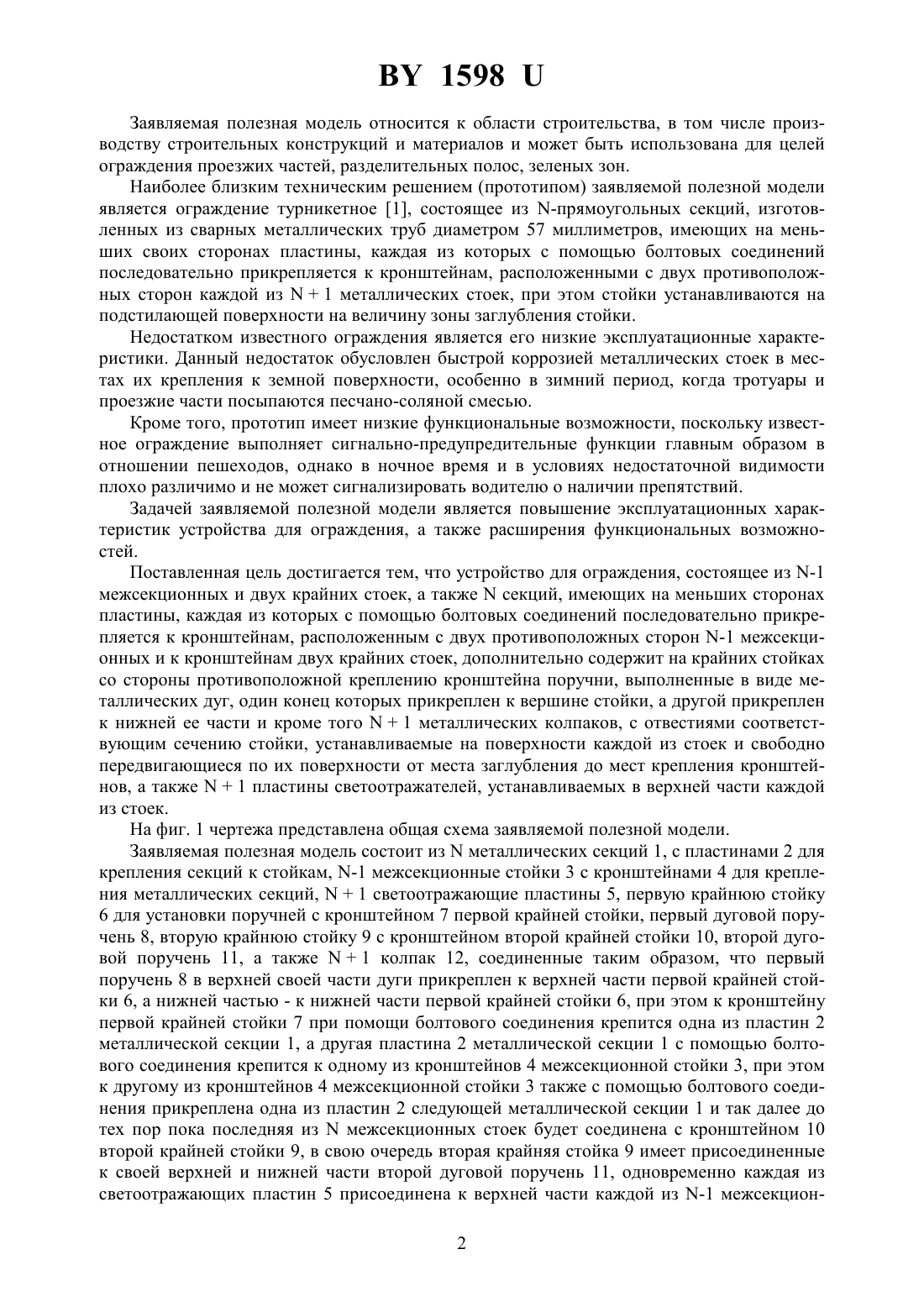

МПК / Метки
МПК: E04G 23/04
Метки: ограждения, устройство
