Станина пресса

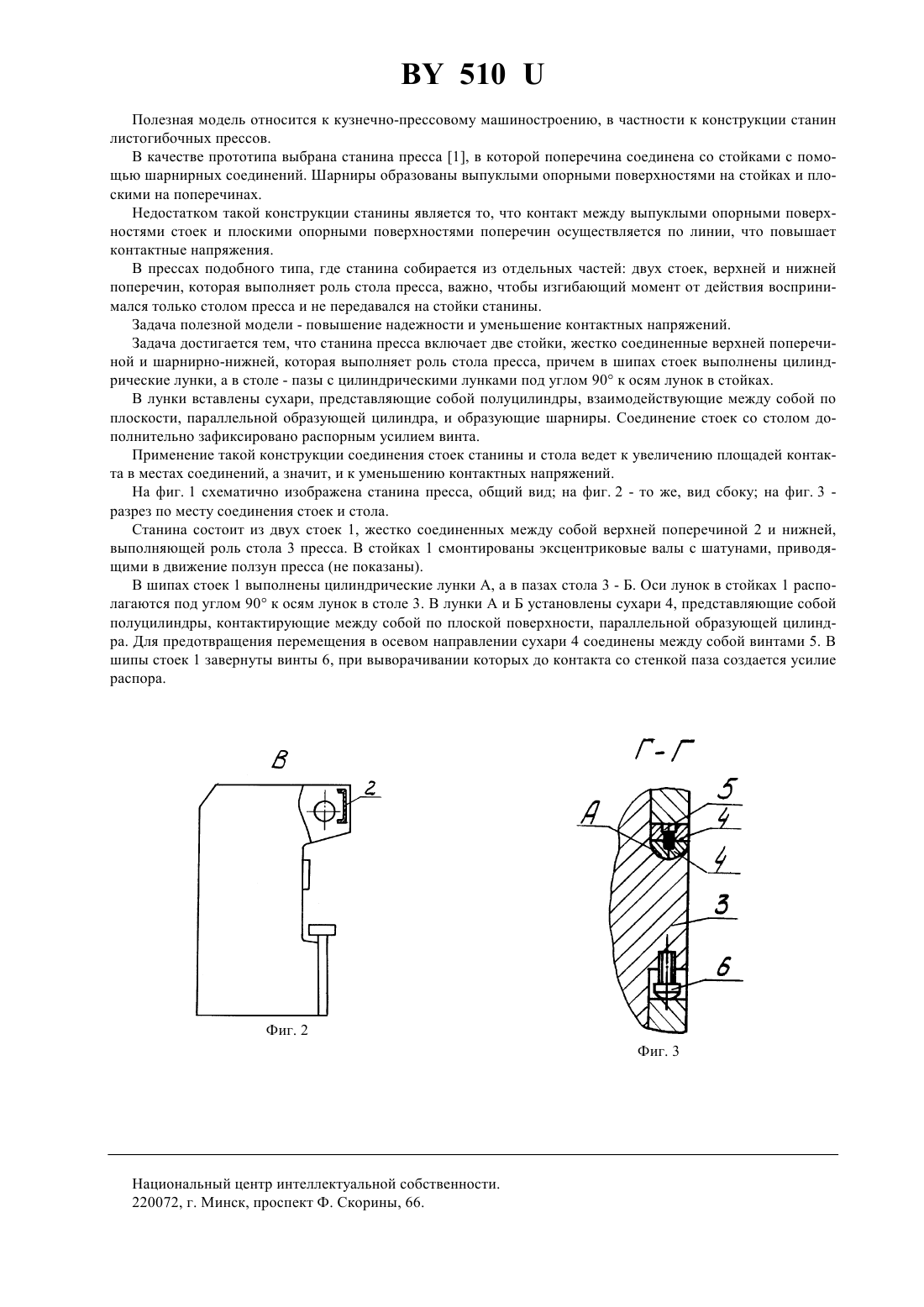

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Пинское республиканское унитарное машиностроительное предприятие Кузлитмаш(73) Патентообладатель Пинское республиканское унитарное машиностроительное предприятие Кузлитмаш(57) Станина пресса, содержащая две стойки, жестко соединенные верхней поперечиной и шарнирно-нижней,выполняющей роль стола пресса, отличающаяся тем, что шарниры образованы полуцилиндрическими сухарями с плоской поверхностью, параллельной образующей, причем сухари установлены в стойках и столе,при этом оси лунок и стола расположены перпендикулярно друг относительно друга, а сухари попарно соединены между собой винтами. 510 Полезная модель относится к кузнечно-прессовому машиностроению, в частности к конструкции станин листогибочных прессов. В качестве прототипа выбрана станина пресса 1, в которой поперечина соединена со стойками с помощью шарнирных соединений. Шарниры образованы выпуклыми опорными поверхностями на стойках и плоскими на поперечинах. Недостатком такой конструкции станины является то, что контакт между выпуклыми опорными поверхностями стоек и плоскими опорными поверхностями поперечин осуществляется по линии, что повышает контактные напряжения. В прессах подобного типа, где станина собирается из отдельных частей двух стоек, верхней и нижней поперечин, которая выполняет роль стола пресса, важно, чтобы изгибающий момент от действия воспринимался только столом пресса и не передавался на стойки станины. Задача полезной модели - повышение надежности и уменьшение контактных напряжений. Задача достигается тем, что станина пресса включает две стойки, жестко соединенные верхней поперечиной и шарнирно-нижней, которая выполняет роль стола пресса, причем в шипах стоек выполнены цилиндрические лунки, а в столе - пазы с цилиндрическими лунками под углом 90 к осям лунок в стойках. В лунки вставлены сухари, представляющие собой полуцилиндры, взаимодействующие между собой по плоскости, параллельной образующей цилиндра, и образующие шарниры. Соединение стоек со столом дополнительно зафиксировано распорным усилием винта. Применение такой конструкции соединения стоек станины и стола ведет к увеличению площадей контакта в местах соединений, а значит, и к уменьшению контактных напряжений. На фиг. 1 схематично изображена станина пресса, общий вид на фиг. 2 - то же, вид сбоку на фиг. 3 разрез по месту соединения стоек и стола. Станина состоит из двух стоек 1, жестко соединенных между собой верхней поперечиной 2 и нижней,выполняющей роль стола 3 пресса. В стойках 1 смонтированы эксцентриковые валы с шатунами, приводящими в движение ползун пресса (не показаны). В шипах стоек 1 выполнены цилиндрические лунки А, а в пазах стола 3 - Б. Оси лунок в стойках 1 располагаются под углом 90 к осям лунок в столе 3. В лунки А и Б установлены сухари 4, представляющие собой полуцилиндры, контактирующие между собой по плоской поверхности, параллельной образующей цилиндра. Для предотвращения перемещения в осевом направлении сухари 4 соединены между собой винтами 5. В шипы стоек 1 завернуты винты 6, при выворачивании которых до контакта со стенкой паза создается усилие распора. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
