Водонагреватель жаротрубный

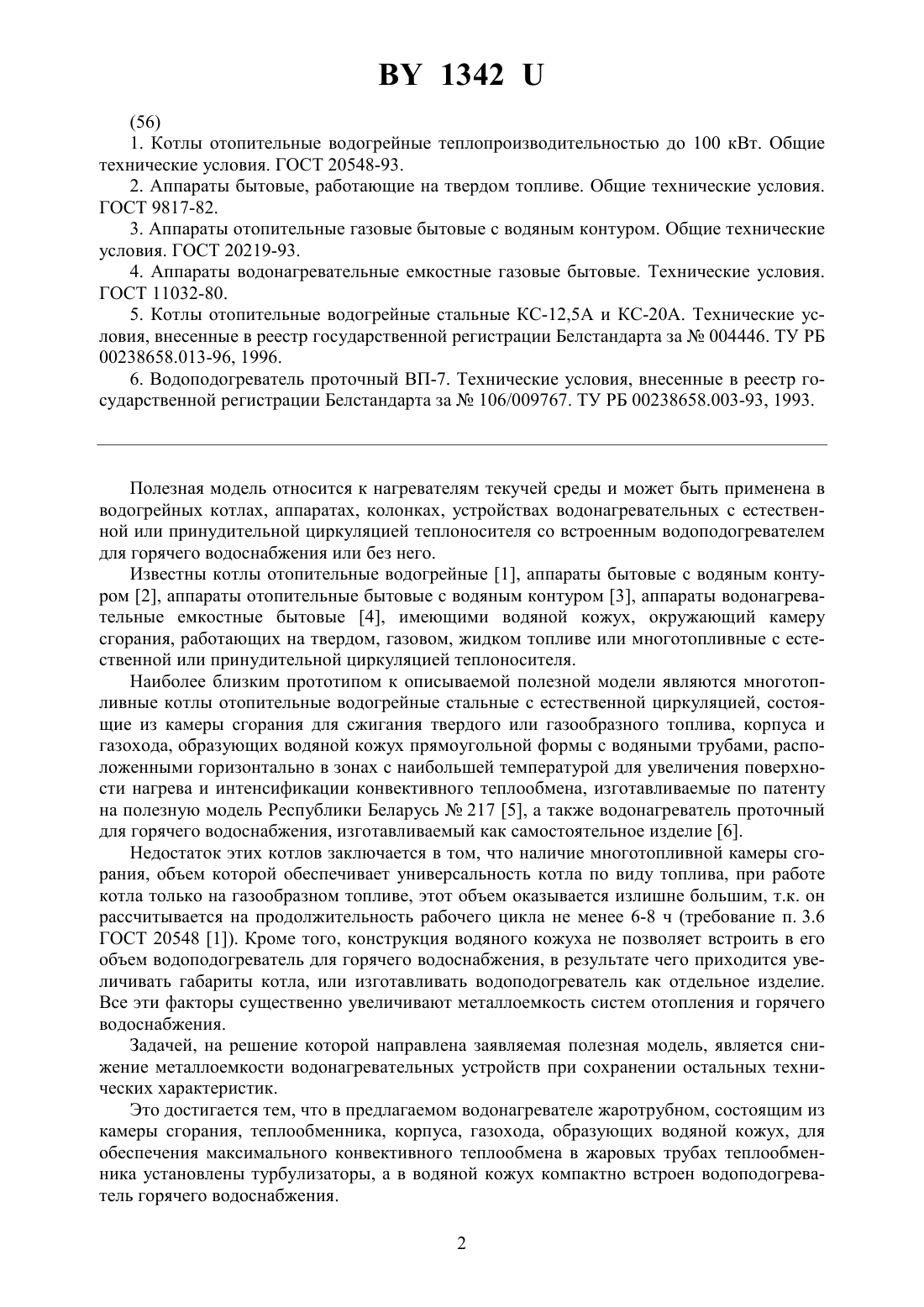

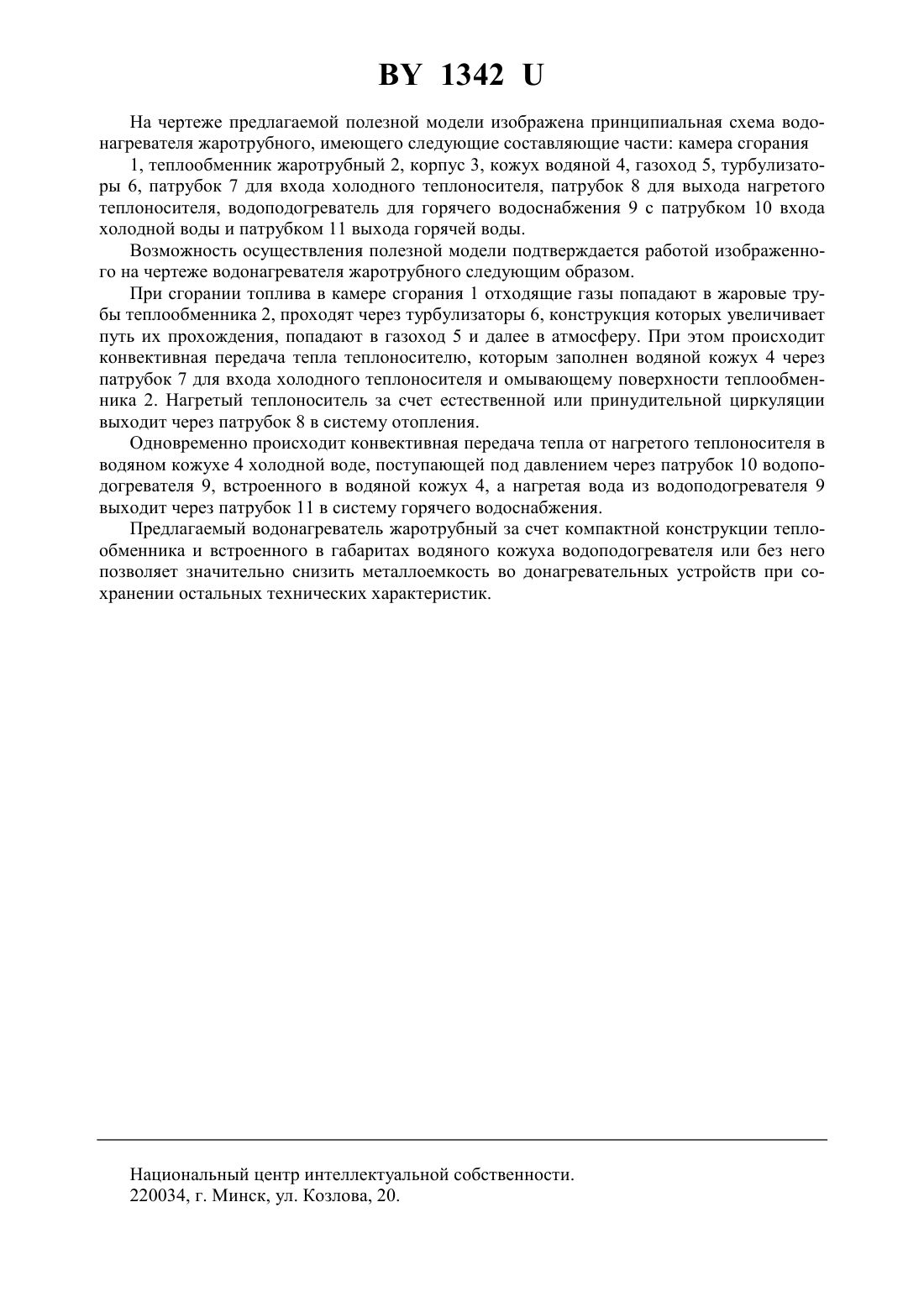

(71) Заявитель Республиканское унитарное предприятие Мозырский завод сельскохозяйственного машиностроения(72) Авторы Голик Леонид Иосифович Дубровский Олег Степанович Искрицкий Анатолий Владимирович Рыжик Нина Павловна(73) Патентообладатель Республиканское унитарное предприятие Мозырский завод сельскохозяйственного машиностроения(57) Водонагреватель жаротрубный с естественной или принудительной циркуляцией теплоносителя, содержащий камеру сгорания, теплообменник, корпус, газоход, которые образуют водяной кожух, патрубки входа и выхода теплоносителя, водоподогреватель или без него, отличающийся тем, что для увеличения передачи тепла теплоносителю в жаровые трубы теплообменника установлены турбулизаторы, а конструкция водяного кожуха выполнена так, что позволяет компактно встроить в его объем водоподогреватель для горячего водоснабжения.(56) 1. Котлы отопительные водогрейные теплопроизводительностью до 100 кВт. Общие технические условия. ГОСТ 20548-93. 2. Аппараты бытовые, работающие на твердом топливе. Общие технические условия. ГОСТ 9817-82. 3. Аппараты отопительные газовые бытовые с водяным контуром. Общие технические условия. ГОСТ 20219-93. 4. Аппараты водонагревательные емкостные газовые бытовые. Технические условия. ГОСТ 11032-80. 5. Котлы отопительные водогрейные стальные КС-12,5 А и КС-20 А. Технические условия, внесенные в реестр государственной регистрации Белстандарта за 004446. ТУ РБ 00238658.013-96, 1996. 6. Водоподогреватель проточный ВП-7. Технические условия, внесенные в реестр государственной регистрации Белстандарта за 106/009767. ТУ РБ 00238658.003-93, 1993. Полезная модель относится к нагревателям текучей среды и может быть применена в водогрейных котлах, аппаратах, колонках, устройствах водонагревательных с естественной или принудительной циркуляцией теплоносителя со встроенным водоподогревателем для горячего водоснабжения или без него. Известны котлы отопительные водогрейные 1, аппараты бытовые с водяным контуром 2, аппараты отопительные бытовые с водяным контуром 3, аппараты водонагревательные емкостные бытовые 4, имеющими водяной кожух, окружающий камеру сгорания, работающих на твердом, газовом, жидком топливе или многотопливные с естественной или принудительной циркуляцией теплоносителя. Наиболее близким прототипом к описываемой полезной модели являются многотопливные котлы отопительные водогрейные стальные с естественной циркуляцией, состоящие из камеры сгорания для сжигания твердого или газообразного топлива, корпуса и газохода, образующих водяной кожух прямоугольной формы с водяными трубами, расположенными горизонтально в зонах с наибольшей температурой для увеличения поверхности нагрева и интенсификации конвективного теплообмена, изготавливаемые по патенту на полезную модель Республики Беларусь 217 5, а также водонагреватель проточный для горячего водоснабжения, изготавливаемый как самостоятельное изделие 6. Недостаток этих котлов заключается в том, что наличие многотопливной камеры сгорания, объем которой обеспечивает универсальность котла по виду топлива, при работе котла только на газообразном топливе, этот объем оказывается излишне большим, т.к. он рассчитывается на продолжительность рабочего цикла не менее 6-8 ч (требование п. 3.6 ГОСТ 20548 1). Кроме того, конструкция водяного кожуха не позволяет встроить в его объем водоподогреватель для горячего водоснабжения, в результате чего приходится увеличивать габариты котла, или изготавливать водоподогреватель как отдельное изделие. Все эти факторы существенно увеличивают металлоемкость систем отопления и горячего водоснабжения. Задачей, на решение которой направлена заявляемая полезная модель, является снижение металлоемкости водонагревательных устройств при сохранении остальных технических характеристик. Это достигается тем, что в предлагаемом водонагревателе жаротрубном, состоящим из камеры сгорания, теплообменника, корпуса, газохода, образующих водяной кожух, для обеспечения максимального конвективного теплообмена в жаровых трубах теплообменника установлены турбулизаторы, а в водяной кожух компактно встроен водоподогреватель горячего водоснабжения. 2 1342 На чертеже предлагаемой полезной модели изображена принципиальная схема водонагревателя жаротрубного, имеющего следующие составляющие части камера сгорания 1, теплообменник жаротрубный 2, корпус 3, кожух водяной 4, газоход 5, турбулизаторы 6, патрубок 7 для входа холодного теплоносителя, патрубок 8 для выхода нагретого теплоносителя, водоподогреватель для горячего водоснабжения 9 с патрубком 10 входа холодной воды и патрубком 11 выхода горячей воды. Возможность осуществления полезной модели подтверждается работой изображенного на чертеже водонагревателя жаротрубного следующим образом. При сгорании топлива в камере сгорания 1 отходящие газы попадают в жаровые трубы теплообменника 2, проходят через турбулизаторы 6, конструкция которых увеличивает путь их прохождения, попадают в газоход 5 и далее в атмосферу. При этом происходит конвективная передача тепла теплоносителю, которым заполнен водяной кожух 4 через патрубок 7 для входа холодного теплоносителя и омывающему поверхности теплообменника 2. Нагретый теплоноситель за счет естественной или принудительной циркуляции выходит через патрубок 8 в систему отопления. Одновременно происходит конвективная передача тепла от нагретого теплоносителя в водяном кожухе 4 холодной воде, поступающей под давлением через патрубок 10 водоподогревателя 9, встроенного в водяной кожух 4, а нагретая вода из водоподогревателя 9 выходит через патрубок 11 в систему горячего водоснабжения. Предлагаемый водонагреватель жаротрубный за счет компактной конструкции теплообменника и встроенного в габаритах водяного кожуха водоподогревателя или без него позволяет значительно снизить металлоемкость во донагревательных устройств при сохранении остальных технических характеристик. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
