Элемент водослива

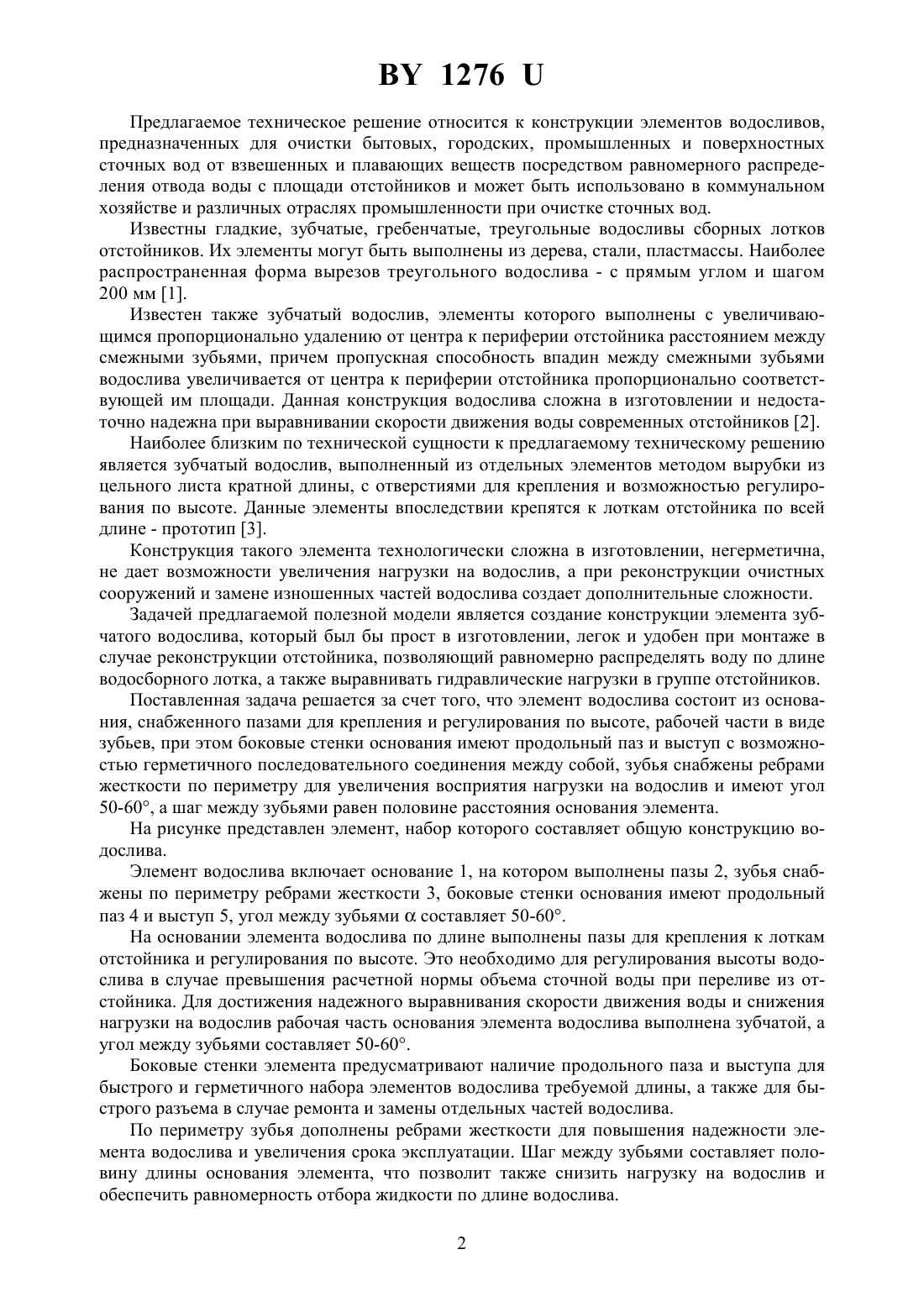

(51)01 21/24,02 3/12 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Савицкий Николай Егорович Лисицын Виктор Леонидович Крячко Владимир Викторович(57) Элемент водослива, состоящий из основания, снабженного пазами для крепления и регулирования по высоте, рабочей части в виде зубьев, отличающийся тем, что боковые стенки основания имеют продольный паз и выступ с возможностью герметичного последовательного соединения между собой, зубья снабжены ребрами жесткости по периметру для увеличения восприятия нагрузки на водослив и имеют угол 50-60, а шаг между зубьями равен половине расстояния основания элемента. 1276 Предлагаемое техническое решение относится к конструкции элементов водосливов,предназначенных для очистки бытовых, городских, промышленных и поверхностных сточных вод от взвешенных и плавающих веществ посредством равномерного распределения отвода воды с площади отстойников и может быть использовано в коммунальном хозяйстве и различных отраслях промышленности при очистке сточных вод. Известны гладкие, зубчатые, гребенчатые, треугольные водосливы сборных лотков отстойников. Их элементы могут быть выполнены из дерева, стали, пластмассы. Наиболее распространенная форма вырезов треугольного водослива - с прямым углом и шагом 200 мм 1. Известен также зубчатый водослив, элементы которого выполнены с увеличивающимся пропорционально удалению от центра к периферии отстойника расстоянием между смежными зубьями, причем пропускная способность впадин между смежными зубьями водослива увеличивается от центра к периферии отстойника пропорционально соответствующей им площади. Данная конструкция водослива сложна в изготовлении и недостаточно надежна при выравнивании скорости движения воды современных отстойников 2. Наиболее близким по технической сущности к предлагаемому техническому решению является зубчатый водослив, выполненный из отдельных элементов методом вырубки из цельного листа кратной длины, с отверстиями для крепления и возможностью регулирования по высоте. Данные элементы впоследствии крепятся к лоткам отстойника по всей длине - прототип 3. Конструкция такого элемента технологически сложна в изготовлении, негерметична,не дает возможности увеличения нагрузки на водослив, а при реконструкции очистных сооружений и замене изношенных частей водослива создает дополнительные сложности. Задачей предлагаемой полезной модели является создание конструкции элемента зубчатого водослива, который был бы прост в изготовлении, легок и удобен при монтаже в случае реконструкции отстойника, позволяющий равномерно распределять воду по длине водосборного лотка, а также выравнивать гидравлические нагрузки в группе отстойников. Поставленная задача решается за счет того, что элемент водослива состоит из основания, снабженного пазами для крепления и регулирования по высоте, рабочей части в виде зубьев, при этом боковые стенки основания имеют продольный паз и выступ с возможностью герметичного последовательного соединения между собой, зубья снабжены ребрами жесткости по периметру для увеличения восприятия нагрузки на водослив и имеют угол 50-60, а шаг между зубьями равен половине расстояния основания элемента. На рисунке представлен элемент, набор которого составляет общую конструкцию водослива. Элемент водослива включает основание 1, на котором выполнены пазы 2, зубья снабжены по периметру ребрами жесткости 3, боковые стенки основания имеют продольный паз 4 и выступ 5, угол между зубьямисоставляет 50-60. На основании элемента водослива по длине выполнены пазы для крепления к лоткам отстойника и регулирования по высоте. Это необходимо для регулирования высоты водослива в случае превышения расчетной нормы объема сточной воды при переливе из отстойника. Для достижения надежного выравнивания скорости движения воды и снижения нагрузки на водослив рабочая часть основания элемента водослива выполнена зубчатой, а угол между зубьями составляет 50-60. Боковые стенки элемента предусматривают наличие продольного паза и выступа для быстрого и герметичного набора элементов водослива требуемой длины, а также для быстрого разъема в случае ремонта и замены отдельных частей водослива. По периметру зубья дополнены ребрами жесткости для повышения надежности элемента водослива и увеличения срока эксплуатации. Шаг между зубьями составляет половину длины основания элемента, что позволит также снизить нагрузку на водослив и обеспечить равномерность отбора жидкости по длине водослива. 2 1276 Выравнивание переливных кромок гладких водосливов отстойников является трудоемкой задачей, поэтому целесообразно устанавливать зубчатые водосливы, которые позволяют надежно повышать равномерность распределения отбора жидкости по площади отстойника и эффективность их работы. Пример конкретного выполнения. Изготавливаются элементы водослива из полимерных материалов (например, полипропилена) методом литья под давлением на стандартном оборудовании, например термопластавтомате. Выполнение элементов водослива из полимерного материала обеспечивает прочность конструкции, долговечность, а также коррозионную стойкость готового изделия. По сравнению с технологией изготовления аналогичной продукции вырезкой данная технология позволяет значительно снизить трудоемкость изготовления изделия, обеспечивает высокую механическую прочность его, а также позволяет обеспечить безотходное производство, что очень важно, учитывая сложность переработки полимеров. Элементы водослива были изготовлены на ООО Полимер (г. Гомель). На отстойнике производили сборку водослива требуемой длины из элементов, устанавливали на лотки отстойника с помощью крепежных деталей. Конструкция элемента водослива проста в изготовлении, надежна, долговечна в эксплуатации. При помощи предлагаемого водослива можно легко устранять строительные дефекты переливных кромок отстойников, а также недостатки, возникающие в процессе эксплуатации или ремонте изношенных частей водослива. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
