Доильный стакан

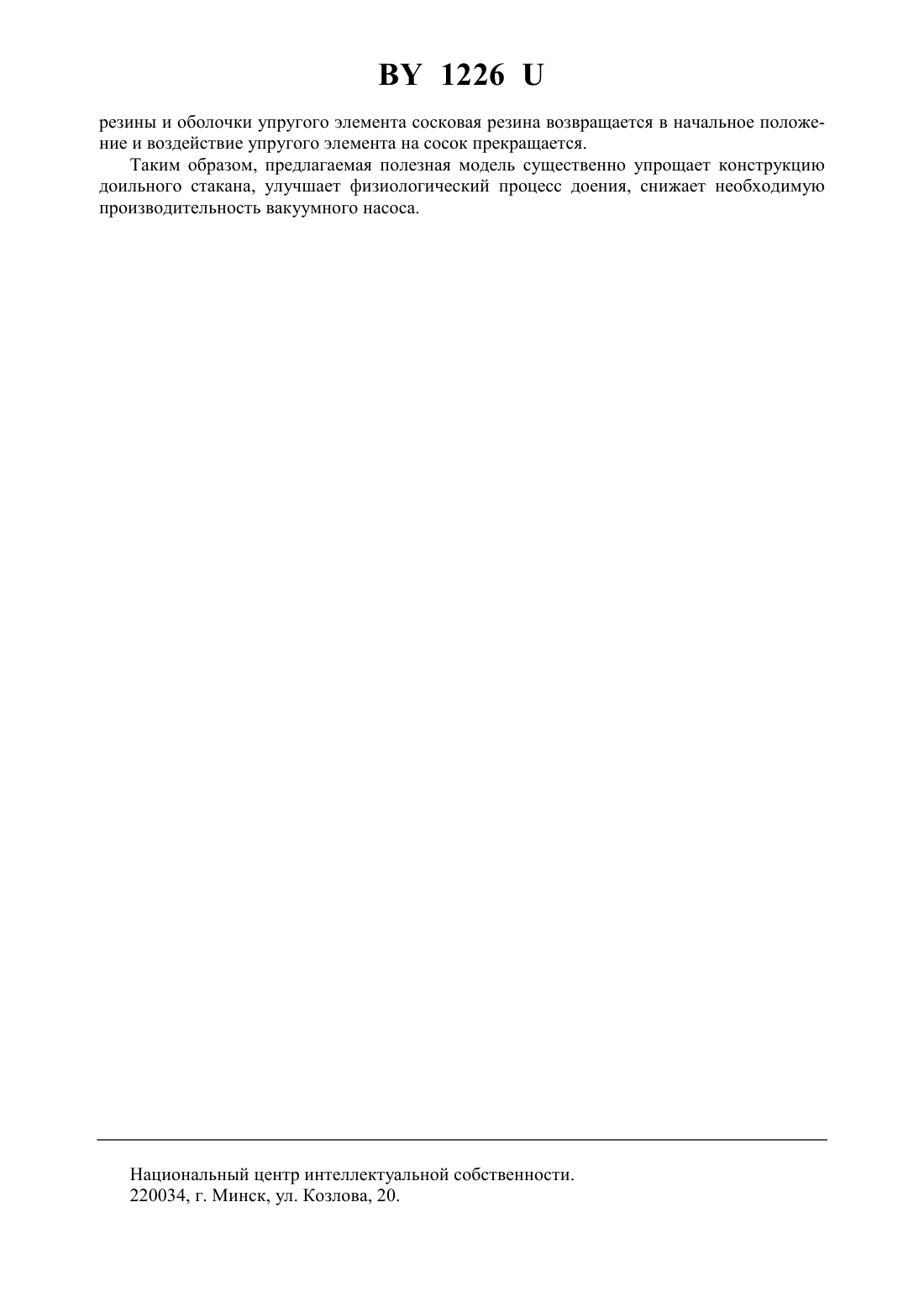

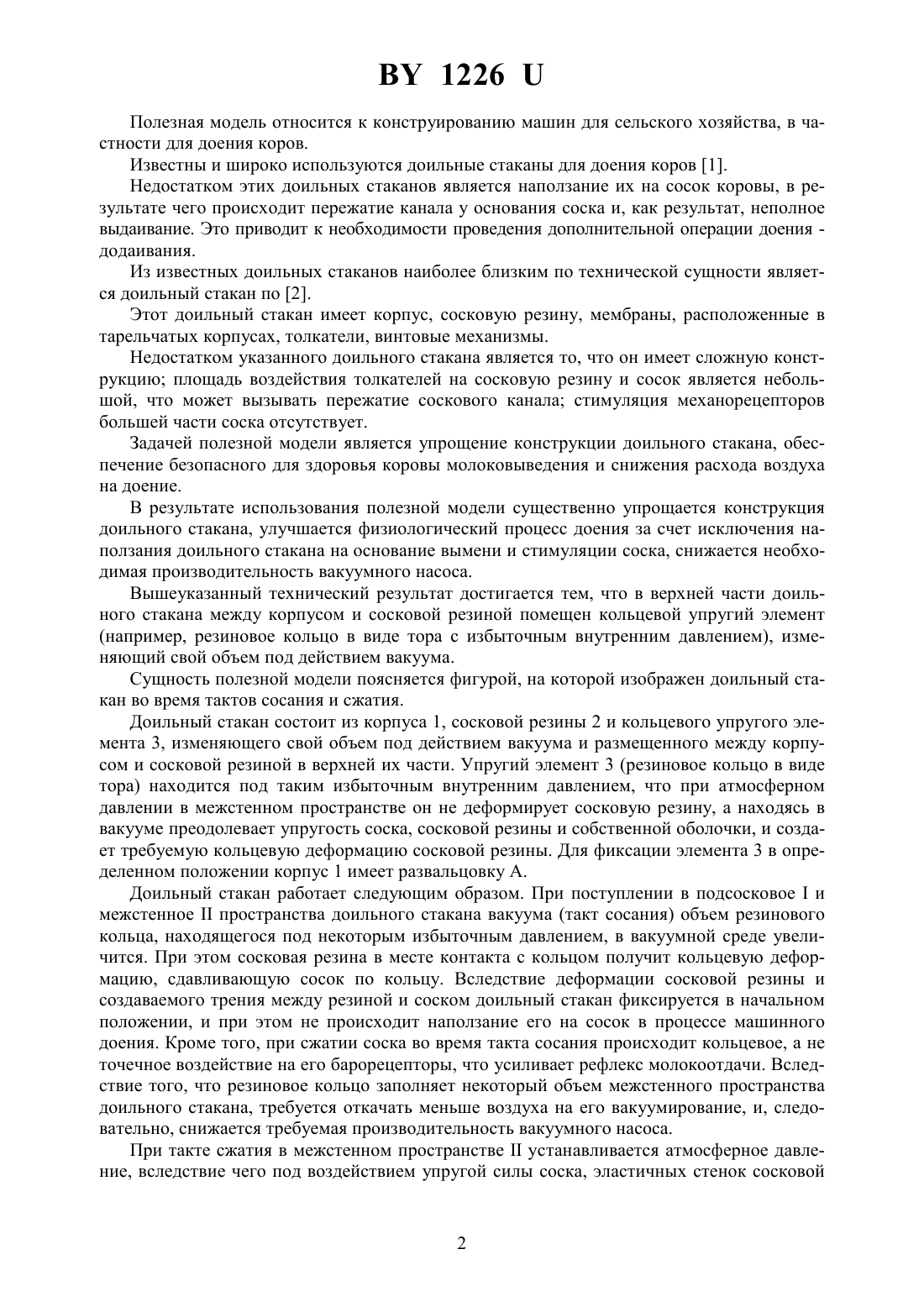

(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(72) Авторы Дашков Владимир Николаевич Сорокин Эдуард Петрович Китиков Вадим Олегович Передня Владимир Иванович Полобок Владимир Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) Доильный стакан, содержащий корпус, сосковую резину, отличающийся тем, что между корпусом и сосковой резиной в верхней его части расположен кольцевой упругий элемент, изменяющий свой объем под действием вакуума и находящийся под таким избыточным внутренним давлением, что при атмосферном давлении в межстенном пространстве он не деформирует сосковую резину, а находясь в вакууме преодолевает суммарную силу упругости соска, сосковой резины и собственной оболочки, и создает требуемую кольцевую деформацию сосковой резины. 1226 Полезная модель относится к конструированию машин для сельского хозяйства, в частности для доения коров. Известны и широко используются доильные стаканы для доения коров 1. Недостатком этих доильных стаканов является наползание их на сосок коровы, в результате чего происходит пережатие канала у основания соска и, как результат, неполное выдаивание. Это приводит к необходимости проведения дополнительной операции доения додаивания. Из известных доильных стаканов наиболее близким по технической сущности является доильный стакан по 2. Этот доильный стакан имеет корпус, сосковую резину, мембраны, расположенные в тарельчатых корпусах, толкатели, винтовые механизмы. Недостатком указанного доильного стакана является то, что он имеет сложную конструкцию площадь воздействия толкателей на сосковую резину и сосок является небольшой, что может вызывать пережатие соскового канала стимуляция механорецепторов большей части соска отсутствует. Задачей полезной модели является упрощение конструкции доильного стакана, обеспечение безопасного для здоровья коровы молоковыведения и снижения расхода воздуха на доение. В результате использования полезной модели существенно упрощается конструкция доильного стакана, улучшается физиологический процесс доения за счет исключения наползания доильного стакана на основание вымени и стимуляции соска, снижается необходимая производительность вакуумного насоса. Вышеуказанный технический результат достигается тем, что в верхней части доильного стакана между корпусом и сосковой резиной помещен кольцевой упругий элемент(например, резиновое кольцо в виде тора с избыточным внутренним давлением), изменяющий свой объем под действием вакуума. Сущность полезной модели поясняется фигурой, на которой изображен доильный стакан во время тактов сосания и сжатия. Доильный стакан состоит из корпуса 1, сосковой резины 2 и кольцевого упругого элемента 3, изменяющего свой объем под действием вакуума и размещенного между корпусом и сосковой резиной в верхней их части. Упругий элемент 3 (резиновое кольцо в виде тора) находится под таким избыточным внутренним давлением, что при атмосферном давлении в межстенном пространстве он не деформирует сосковую резину, а находясь в вакууме преодолевает упругость соска, сосковой резины и собственной оболочки, и создает требуемую кольцевую деформацию сосковой резины. Для фиксации элемента 3 в определенном положении корпус 1 имеет развальцовку А. Доильный стакан работает следующим образом. При поступлении в подсосковоеи межстенноепространства доильного стакана вакуума (такт сосания) объем резинового кольца, находящегося под некоторым избыточным давлением, в вакуумной среде увеличится. При этом сосковая резина в месте контакта с кольцом получит кольцевую деформацию, сдавливающую сосок по кольцу. Вследствие деформации сосковой резины и создаваемого трения между резиной и соском доильный стакан фиксируется в начальном положении, и при этом не происходит наползание его на сосок в процессе машинного доения. Кроме того, при сжатии соска во время такта сосания происходит кольцевое, а не точечное воздействие на его барорецепторы, что усиливает рефлекс молокоотдачи. Вследствие того, что резиновое кольцо заполняет некоторый объем межстенного пространства доильного стакана, требуется откачать меньше воздуха на его вакуумирование, и, следовательно, снижается требуемая производительность вакуумного насоса. При такте сжатия в межстенном пространствеустанавливается атмосферное давление, вследствие чего под воздействием упругой силы соска, эластичных стенок сосковой 1226 резины и оболочки упругого элемента сосковая резина возвращается в начальное положение и воздействие упругого элемента на сосок прекращается. Таким образом, предлагаемая полезная модель существенно упрощает конструкцию доильного стакана, улучшает физиологический процесс доения, снижает необходимую производительность вакуумного насоса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
