Доильный аппарат

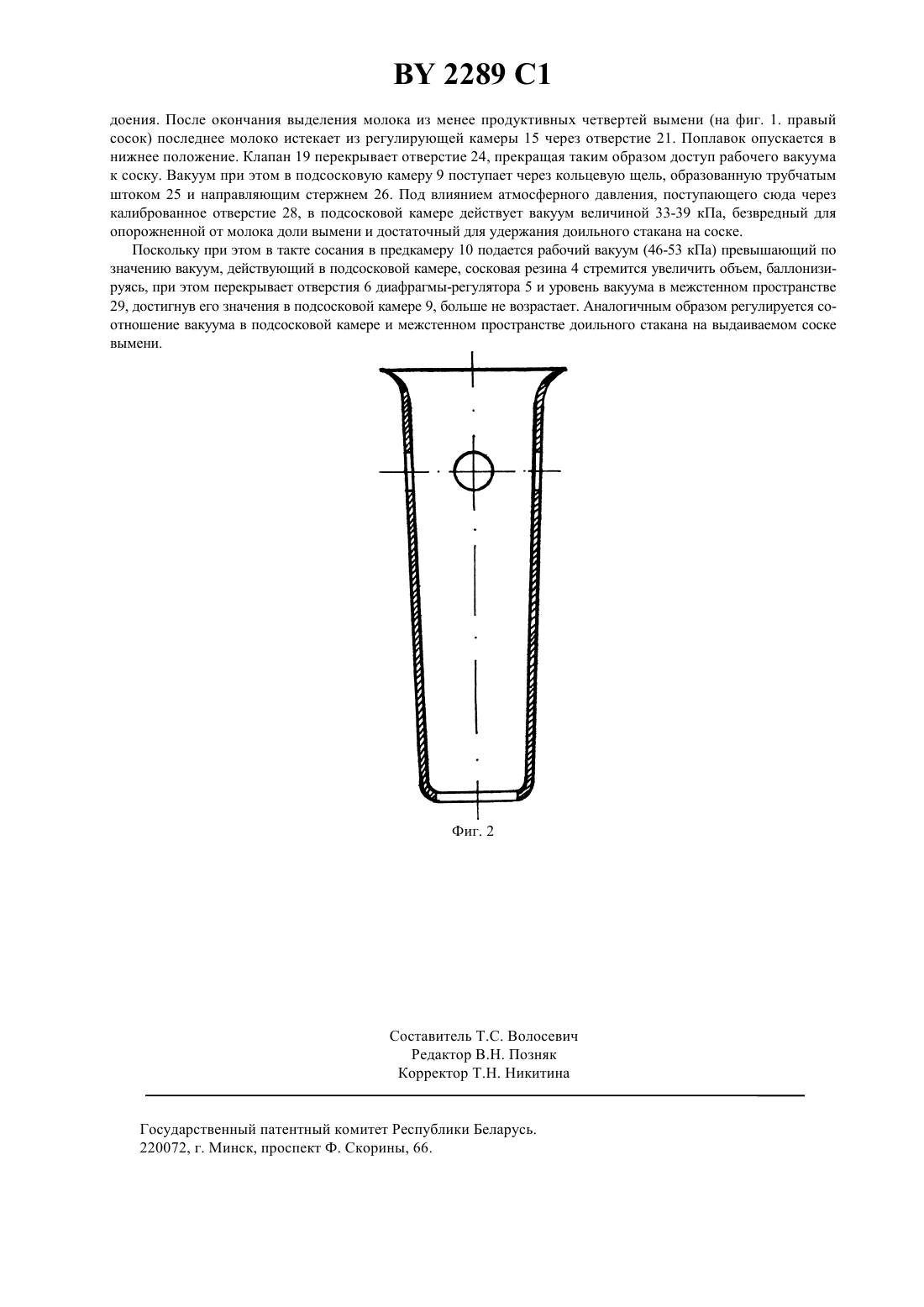

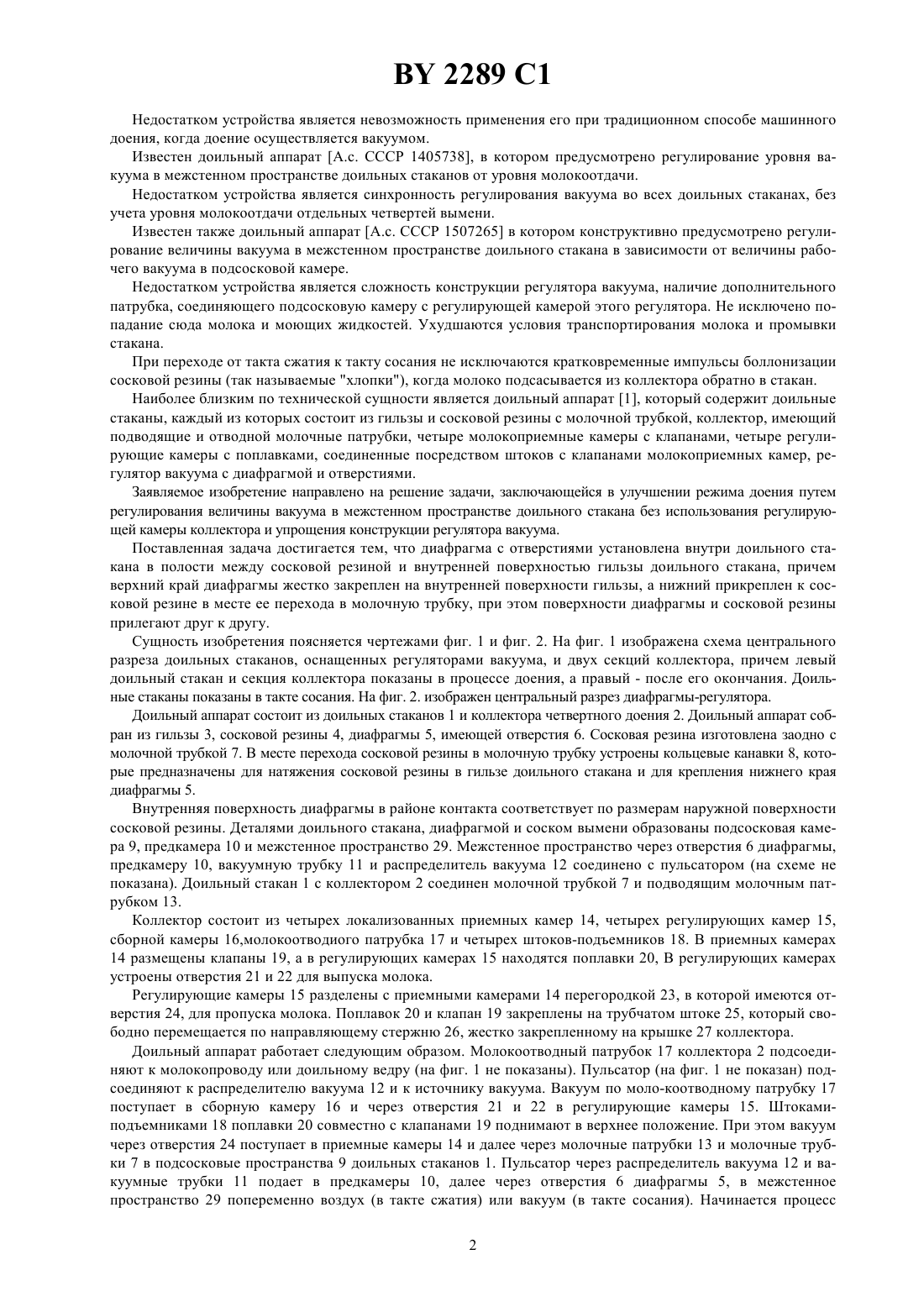

01 5/08 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Гродненский государственный сельскохозяйственный институт(73) Патентообладатель Гродненский государственный сельскохозяйственный институт(57) Доильный аппарат, содержащий доильные стаканы, каждый из которых состоит из гильзы и сосковой резины с молочной трубкой, коллектор, имеющий подводящие и отводной молочные патрубки, четыре молокоприемные камеры с клапанами, четыре регулирующие камеры с поплавками, соединенными посредством штоков с клапанами молокоприемных камер, регулятор вакуума с диафрагмой и отверстиями, отличающийся тем, что диафрагма с отверстиями установлена внутри доильного стакана в полости между сосковой резиной и внутренней поверхностью гильзы доильного стакана, причем верхний край диафрагмы жестко закреплен на внутренней поверхности гильзы, а нижний прикреплен к сосковой резине в месте ее перехода в молочную трубку, при этом поверхности диафрагмы и сосковой резины прилегают друг к другу. Фиг. 1 Изобретение относится к сельскому хозяйству. Известен доильный стакан .с. СССР 1064924, оснащенный диафрагмой, установленной в межстенном пространстве доильного стакана с целью регулирования сжатия соска сверху вниз. 2289 1 Недостатком устройства является невозможность применения его при традиционном способе машинного доения, когда доение осуществляется вакуумом. Известен доильный аппарат А.с. СССР 1405738, в котором предусмотрено регулирование уровня вакуума в межстенном пространстве доильных стаканов от уровня молокоотдачи. Недостатком устройства является синхронность регулирования вакуума во всех доильных стаканах, без учета уровня молокоотдачи отдельных четвертей вымени. Известен также доильный аппарат А.с. СССР 1507265 в котором конструктивно предусмотрено регулирование величины вакуума в межстенном пространстве доильного стакана в зависимости от величины рабочего вакуума в подсосковой камере. Недостатком устройства является сложность конструкции регулятора вакуума, наличие дополнительного патрубка, соединяющего подсосковую камеру с регулирующей камерой этого регулятора. Не исключено попадание сюда молока и моющих жидкостей. Ухудшаются условия транспортирования молока и промывки стакана. При переходе от такта сжатия к такту сосания не исключаются кратковременные импульсы боллонизации сосковой резины (так называемые хлопки), когда молоко подсасывается из коллектора обратно в стакан. Наиболее близким по технической сущности является доильный аппарат 1, который содержит доильные стаканы, каждый из которых состоит из гильзы и сосковой резины с молочной трубкой, коллектор, имеющий подводящие и отводной молочные патрубки, четыре молокоприемные камеры с клапанами, четыре регулирующие камеры с поплавками, соединенные посредством штоков с клапанами молокоприемных камер, регулятор вакуума с диафрагмой и отверстиями. Заявляемое изобретение направлено на решение задачи, заключающейся в улучшении режима доения путем регулирования величины вакуума в межстенном пространстве доильного стакана без использования регулирующей камеры коллектора и упрощения конструкции регулятора вакуума. Поставленная задача достигается тем, что диафрагма с отверстиями установлена внутри доильного стакана в полости между сосковой резиной и внутренней поверхностью гильзы доильного стакана, причем верхний край диафрагмы жестко закреплен на внутренней поверхности гильзы, а нижний прикреплен к сосковой резине в месте ее перехода в молочную трубку, при этом поверхности диафрагмы и сосковой резины прилегают друг к другу. Сущность изобретения поясняется чертежами фиг. 1 и фиг. 2. На фиг. 1 изображена схема центрального разреза доильных стаканов, оснащенных регуляторами вакуума, и двух секций коллектора, причем левый доильный стакан и секция коллектора показаны в процессе доения, а правый - после его окончания. Доильные стаканы показаны в такте сосания. На фиг. 2. изображен центральный разрез диафрагмы-регулятора. Доильный аппарат состоит из доильных стаканов 1 и коллектора четвертного доения 2. Доильный аппарат собран из гильзы 3, сосковой резины 4, диафрагмы 5, имеющей отверстия 6. Сосковая резина изготовлена заодно с молочной трубкой 7. В месте перехода сосковой резины в молочную трубку устроены кольцевые канавки 8, которые предназначены для натяжения сосковой резины в гильзе доильного стакана и для крепления нижнего края диафрагмы 5. Внутренняя поверхность диафрагмы в районе контакта соответствует по размерам наружной поверхности сосковой резины. Деталями доильного стакана, диафрагмой и соском вымени образованы подсосковая камера 9, предкамера 10 и межстенное пространство 29. Межстенное пространство через отверстия 6 диафрагмы,предкамеру 10, вакуумную трубку 11 и распределитель вакуума 12 соединено с пульсатором (на схеме не показана). Доильный стакан 1 с коллектором 2 соединен молочной трубкой 7 и подводящим молочным патрубком 13. Коллектор состоит из четырех локализованных приемных камер 14, четырех регулирующих камер 15,сборной камеры 16,молокоотводиого патрубка 17 и четырех штоков-подъемников 18. В приемных камерах 14 размещены клапаны 19, а в регулирующих камерах 15 находятся поплавки 20, В регулирующих камерах устроены отверстия 21 и 22 для выпуска молока. Регулирующие камеры 15 разделены с приемными камерами 14 перегородкой 23, в которой имеются отверстия 24, для пропуска молока. Поплавок 20 и клапан 19 закреплены на трубчатом штоке 25, который свободно перемещается по направляющему стержню 26, жестко закрепленному на крышке 27 коллектора. Доильный аппарат работает следующим образом. Молокоотводный патрубок 17 коллектора 2 подсоединяют к молокопроводу или доильному ведру (на фиг. 1 не показаны). Пульсатор (на фиг. 1 не показан) подсоединяют к распределителю вакуума 12 и к источнику вакуума. Вакуум по моло-коотводному патрубку 17 поступает в сборную камеру 16 и через отверстия 21 и 22 в регулирующие камеры 15. Штокамиподъемниками 18 поплавки 20 совместно с клапанами 19 поднимают в верхнее положение. При этом вакуум через отверстия 24 поступает в приемные камеры 14 и далее через молочные патрубки 13 и молочные трубки 7 в подсосковые пространства 9 доильных стаканов 1. Пульсатор через распределитель вакуума 12 и вакуумные трубки 11 подает в предкамеры 10, далее через отверстия 6 диафрагмы 5, в межстенное пространство 29 попеременно воздух (в такте сжатия) или вакуум (в такте сосания). Начинается процесс 2 2289 1 доения. После окончания выделения молока из менее продуктивных четвертей вымени (на фиг. 1. правый сосок) последнее молоко истекает из регулирующей камеры 15 через отверстие 21. Поплавок опускается в нижнее положение. Клапан 19 перекрывает отверстие 24, прекращая таким образом доступ рабочего вакуума к соску. Вакуум при этом в подсосковую камеру 9 поступает через кольцевую щель, образованную трубчатым штоком 25 и направляющим стержнем 26. Под влиянием атмосферного давления, поступающего сюда через калиброванное отверстие 28, в подсосковой камере действует вакуум величиной 33-39 кПа, безвредный для опорожненной от молока доли вымени и достаточный для удержания доильного стакана на соске. Поскольку при этом в такте сосания в предкамеру 10 подается рабочий вакуум (46-53 кПа) превышающий по значению вакуум, действующий в подсосковой камере, сосковая резина 4 стремится увеличить объем, баллонизируясь, при этом перекрывает отверстия 6 диафрагмы-регулятора 5 и уровень вакуума в межстенном пространстве 29, достигнув его значения в подсосковой камере 9, больше не возрастает. Аналогичным образом регулируется соотношение вакуума в подсосковой камере и межстенном пространстве доильного стакана на выдаиваемом соске вымени. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
