Прибор для определения приформовываемости верха обуви к стопе

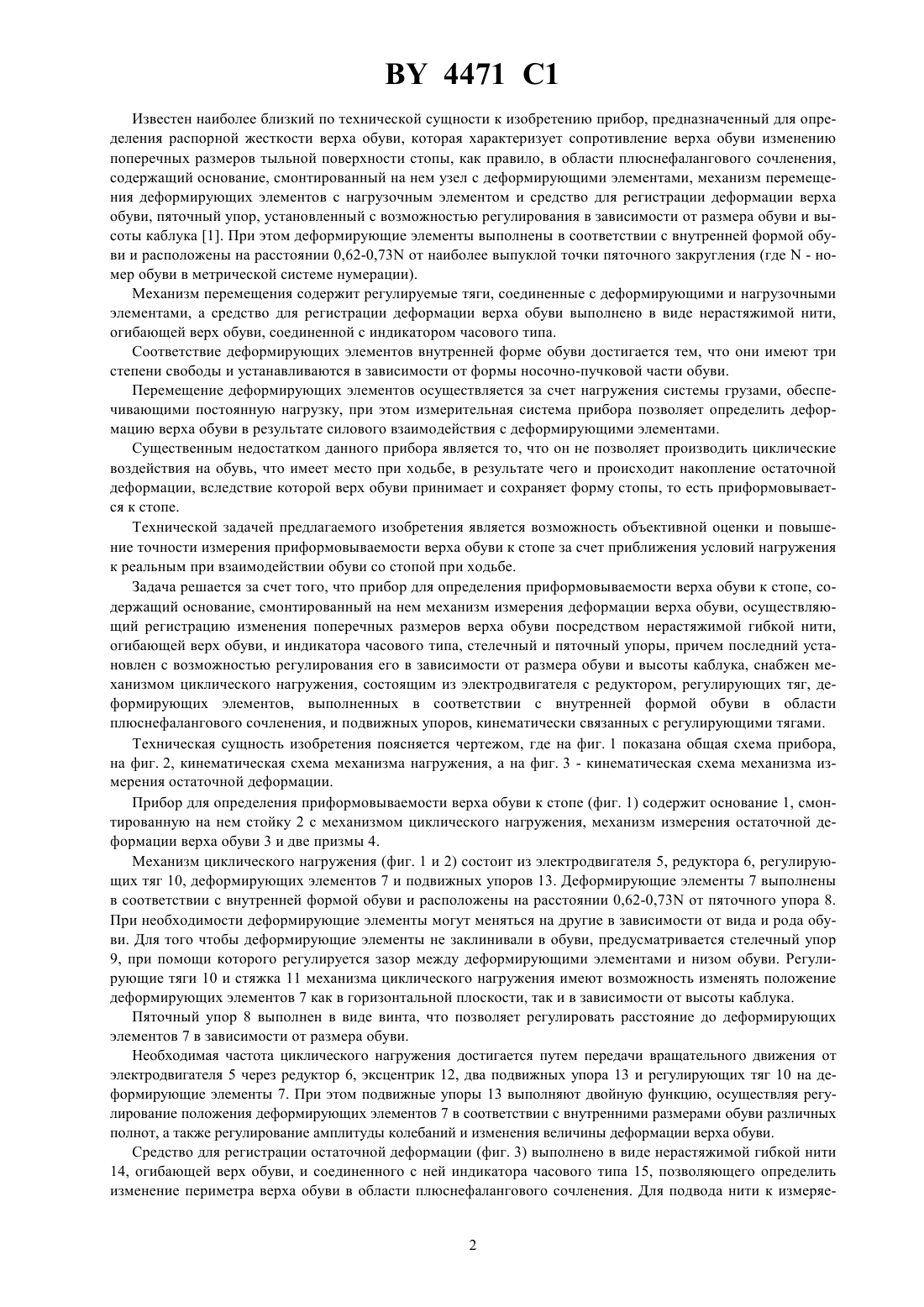

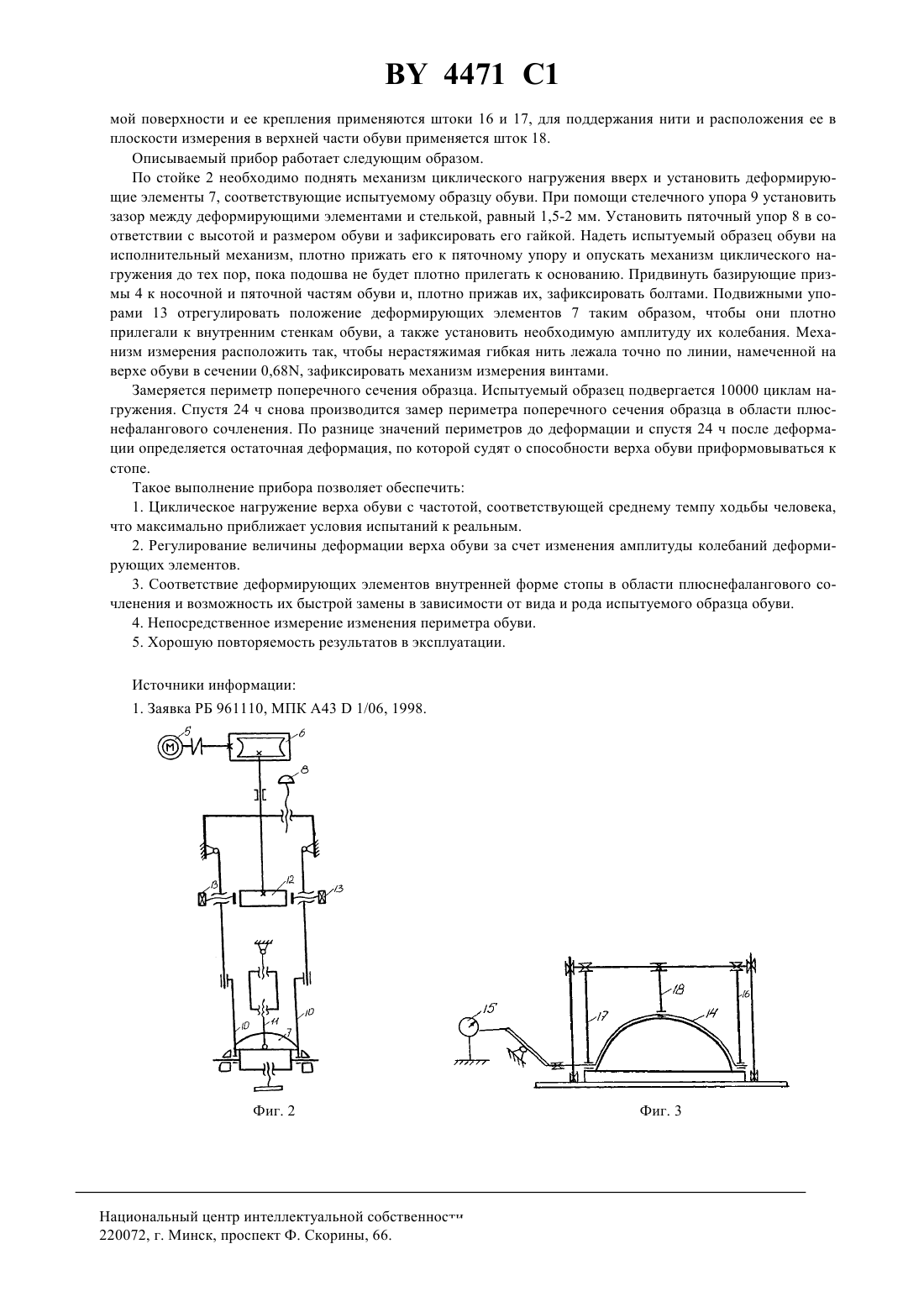

43 8/52 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ ПРИФОРМОВЫВАЕМОСТИ ВЕРХА ОБУВИ К СТОПЕ(71) Заявитель Витебский государственный технологический университет(73) Патентообладатель Витебский государственный технологический университет(57) Прибор для определения приформовываемости верха обуви к стопе, содержащий основание, смонтированный на нем механизм измерения деформации верха обуви, осуществляющий регистрацию изменения поперечных размеров верха обуви посредством нерастяжимой гибкой нити, огибающей верх обуви, и индикатора часового типа, стелечный и пяточный упоры, причем последний установлен с возможностью регулирования его в зависимости от размера обуви и высоты каблука, отличающийся тем, что прибор снабжен механизмом циклического нагружения, состоящим из электродвигателя с редуктором, регулирующих тяг, деформирующих элементов, выполненных в соответствии с внутренней формой обуви в области плюснефалангового сочленения, и подвижных упоров, кинематически связанных с регулирующими тягами. Фиг. 1 Изобретение относится к измерительной технике и может быть использовано для определения приформовываемости верха обуви к стопе. Приформовываемость верха обуви к стопе характеризует способность верха обуви в процессе эксплуатации принимать и сохранять форму стопы. Следует отметить тот факт, что практически нет литературных данных по вопросу приформовываемости верха обуви к стопе. Инструментальных методов оценки приформовываемости, несмотря на важность этого показателя качества обуви, также не разработано, о ней судят лишь по результатам опытных носок и визуальным наблюдениям. 4471 1 Известен наиболее близкий по технической сущности к изобретению прибор, предназначенный для определения распорной жесткости верха обуви, которая характеризует сопротивление верха обуви изменению поперечных размеров тыльной поверхности стопы, как правило, в области плюснефалангового сочленения,содержащий основание, смонтированный на нем узел с деформирующими элементами, механизм перемещения деформирующих элементов с нагрузочным элементом и средство для регистрации деформации верха обуви, пяточный упор, установленный с возможностью регулирования в зависимости от размера обуви и высоты каблука 1. При этом деформирующие элементы выполнены в соответствии с внутренней формой обуви и расположены на расстоянии 0,62-0,73 от наиболее выпуклой точки пяточного закругления (где- номер обуви в метрической системе нумерации). Механизм перемещения содержит регулируемые тяги, соединенные с деформирующими и нагрузочными элементами, а средство для регистрации деформации верха обуви выполнено в виде нерастяжимой нити,огибающей верх обуви, соединенной с индикатором часового типа. Соответствие деформирующих элементов внутренней форме обуви достигается тем, что они имеют три степени свободы и устанавливаются в зависимости от формы носочно-пучковой части обуви. Перемещение деформирующих элементов осуществляется за счет нагружения системы грузами, обеспечивающими постоянную нагрузку, при этом измерительная система прибора позволяет определить деформацию верха обуви в результате силового взаимодействия с деформирующими элементами. Существенным недостатком данного прибора является то, что он не позволяет производить циклические воздействия на обувь, что имеет место при ходьбе, в результате чего и происходит накопление остаточной деформации, вследствие которой верх обуви принимает и сохраняет форму стопы, то есть приформовывается к стопе. Технической задачей предлагаемого изобретения является возможность объективной оценки и повышение точности измерения приформовываемости верха обуви к стопе за счет приближения условий нагружения к реальным при взаимодействии обуви со стопой при ходьбе. Задача решается за счет того, что прибор для определения приформовываемости верха обуви к стопе, содержащий основание, смонтированный на нем механизм измерения деформации верха обуви, осуществляющий регистрацию изменения поперечных размеров верха обуви посредством нерастяжимой гибкой нити,огибающей верх обуви, и индикатора часового типа, стелечный и пяточный упоры, причем последний установлен с возможностью регулирования его в зависимости от размера обуви и высоты каблука, снабжен механизмом циклического нагружения, состоящим из электродвигателя с редуктором, регулирующих тяг, деформирующих элементов, выполненных в соответствии с внутренней формой обуви в области плюснефалангового сочленения, и подвижных упоров, кинематически связанных с регулирующими тягами. Техническая сущность изобретения поясняется чертежом, где на фиг. 1 показана общая схема прибора,на фиг. 2, кинематическая схема механизма нагружения, а на фиг. 3 - кинематическая схема механизма измерения остаточной деформации. Прибор для определения приформовываемости верха обуви к стопе (фиг. 1) содержит основание 1, смонтированную на нем стойку 2 с механизмом циклического нагружения, механизм измерения остаточной деформации верха обуви 3 и две призмы 4. Механизм циклического нагружения (фиг. 1 и 2) состоит из электродвигателя 5, редуктора 6, регулирующих тяг 10, деформирующих элементов 7 и подвижных упоров 13. Деформирующие элементы 7 выполнены в соответствии с внутренней формой обуви и расположены на расстоянии 0,62-0,73 от пяточного упора 8. При необходимости деформирующие элементы могут меняться на другие в зависимости от вида и рода обуви. Для того чтобы деформирующие элементы не заклинивали в обуви, предусматривается стелечный упор 9, при помощи которого регулируется зазор между деформирующими элементами и низом обуви. Регулирующие тяги 10 и стяжка 11 механизма циклического нагружения имеют возможность изменять положение деформирующих элементов 7 как в горизонтальной плоскости, так и в зависимости от высоты каблука. Пяточный упор 8 выполнен в виде винта, что позволяет регулировать расстояние до деформирующих элементов 7 в зависимости от размера обуви. Необходимая частота циклического нагружения достигается путем передачи вращательного движения от электродвигателя 5 через редуктор 6, эксцентрик 12, два подвижных упора 13 и регулирующих тяг 10 на деформирующие элементы 7. При этом подвижные упоры 13 выполняют двойную функцию, осуществляя регулирование положения деформирующих элементов 7 в соответствии с внутренними размерами обуви различных полнот, а также регулирование амплитуды колебаний и изменения величины деформации верха обуви. Средство для регистрации остаточной деформации (фиг. 3) выполнено в виде нерастяжимой гибкой нити 14, огибающей верх обуви, и соединенного с ней индикатора часового типа 15, позволяющего определить изменение периметра верха обуви в области плюснефалангового сочленения. Для подвода нити к измеряе 2 4471 1 мой поверхности и ее крепления применяются штоки 16 и 17, для поддержания нити и расположения ее в плоскости измерения в верхней части обуви применяется шток 18. Описываемый прибор работает следующим образом. По стойке 2 необходимо поднять механизм циклического нагружения вверх и установить деформирующие элементы 7, соответствующие испытуемому образцу обуви. При помощи стелечного упора 9 установить зазор между деформирующими элементами и стелькой, равный 1,5-2 мм. Установить пяточный упор 8 в соответствии с высотой и размером обуви и зафиксировать его гайкой. Надеть испытуемый образец обуви на исполнительный механизм, плотно прижать его к пяточному упору и опускать механизм циклического нагружения до тех пор, пока подошва не будет плотно прилегать к основанию. Придвинуть базирующие призмы 4 к носочной и пяточной частям обуви и, плотно прижав их, зафиксировать болтами. Подвижными упорами 13 отрегулировать положение деформирующих элементов 7 таким образом, чтобы они плотно прилегали к внутренним стенкам обуви, а также установить необходимую амплитуду их колебания. Механизм измерения расположить так, чтобы нерастяжимая гибкая нить лежала точно по линии, намеченной на верхе обуви в сечении 0,68, зафиксировать механизм измерения винтами. Замеряется периметр поперечного сечения образца. Испытуемый образец подвергается 10000 циклам нагружения. Спустя 24 ч снова производится замер периметра поперечного сечения образца в области плюснефалангового сочленения. По разнице значений периметров до деформации и спустя 24 ч после деформации определяется остаточная деформация, по которой судят о способности верха обуви приформовываться к стопе. Такое выполнение прибора позволяет обеспечить 1. Циклическое нагружение верха обуви с частотой, соответствующей среднему темпу ходьбы человека,что максимально приближает условия испытаний к реальным. 2. Регулирование величины деформации верха обуви за счет изменения амплитуды колебаний деформирующих элементов. 3. Соответствие деформирующих элементов внутренней форме стопы в области плюснефалангового сочленения и возможность их быстрой замены в зависимости от вида и рода испытуемого образца обуви. 4. Непосредственное измерение изменения периметра обуви. 5. Хорошую повторяемость результатов в эксплуатации. Источники информации 1. Заявка РБ 961110, МПК А 431/06, 1998. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
