Устройство для очистки изделий

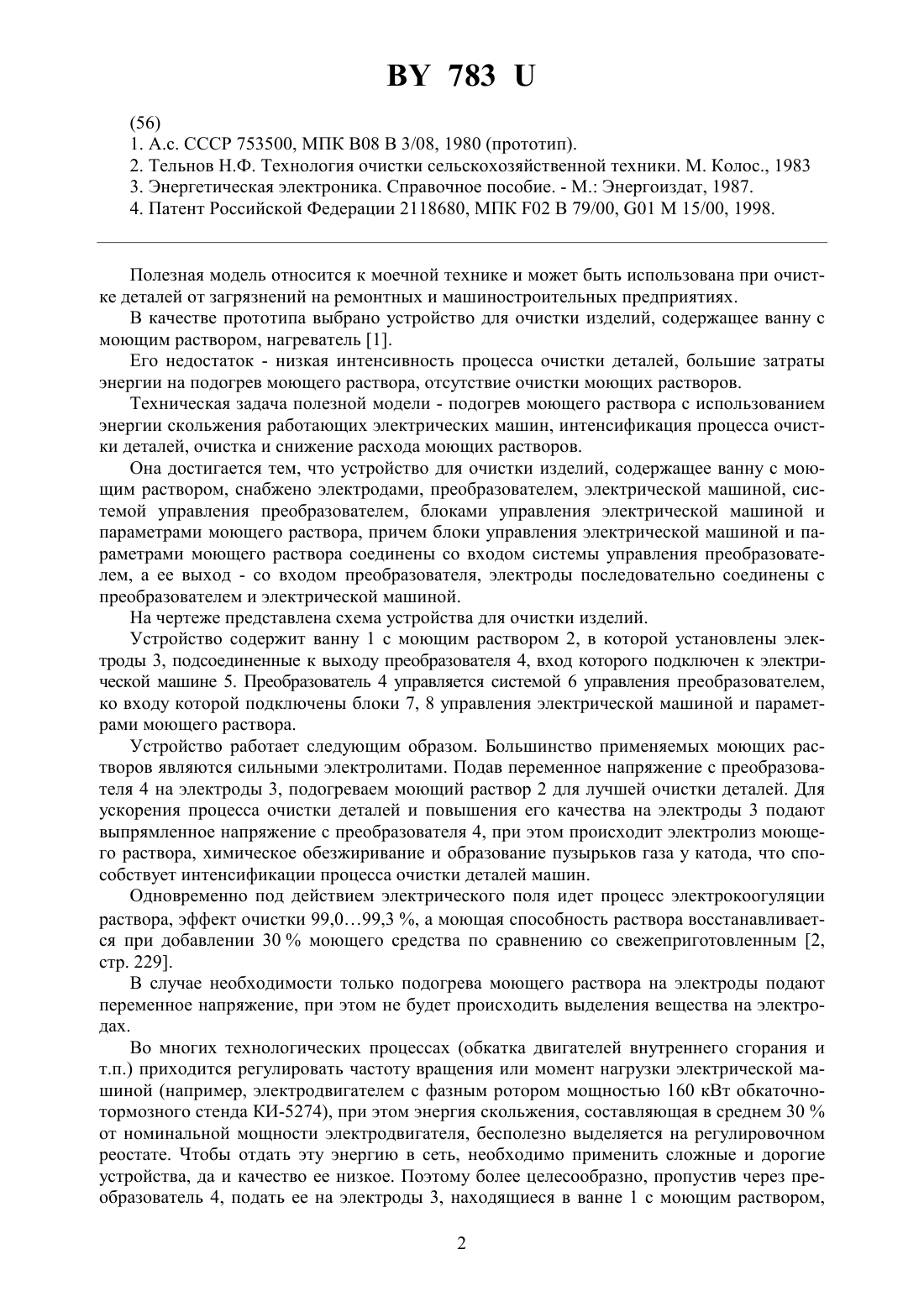

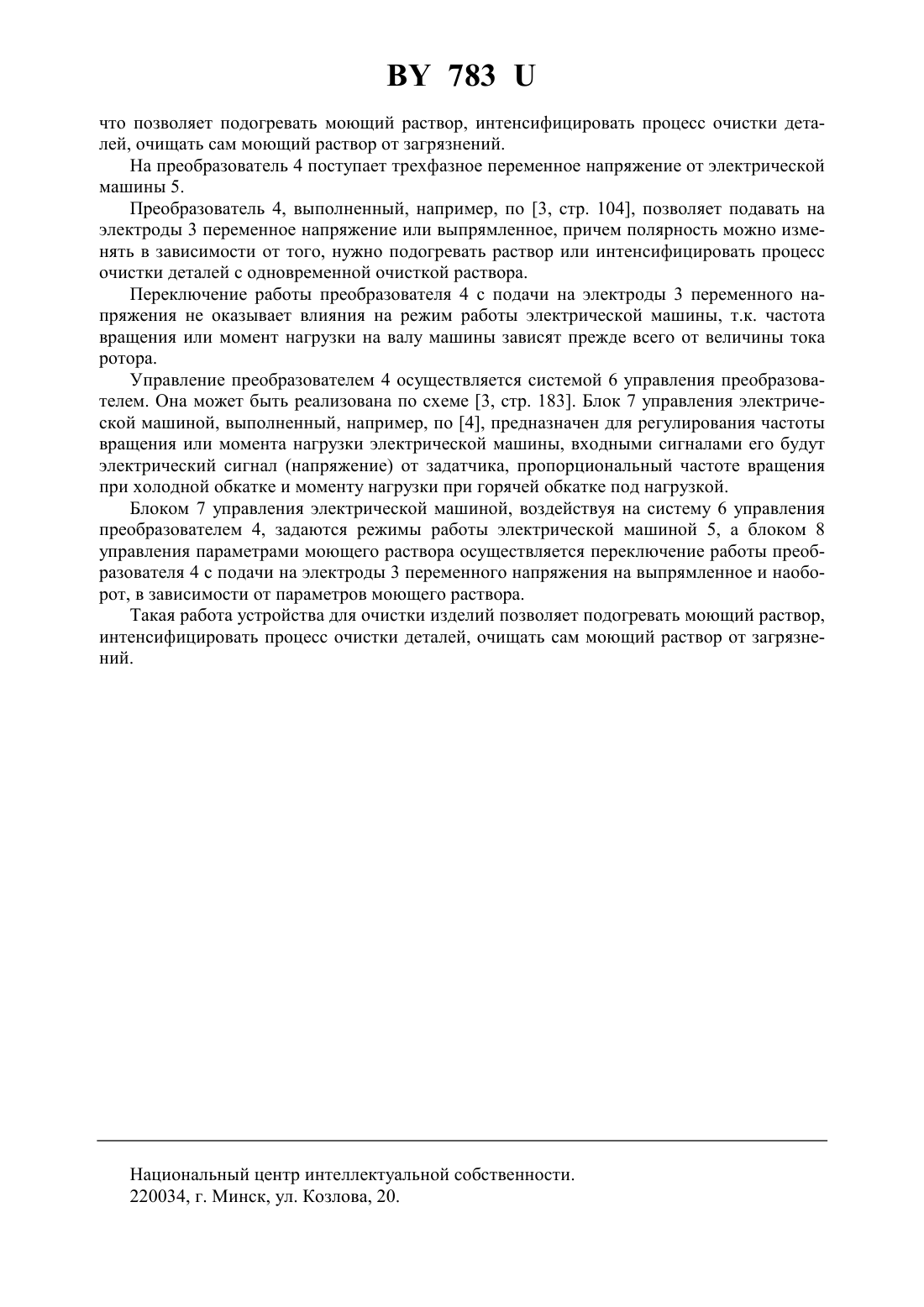

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ИЗДЕЛИЙ(71) Заявитель Белорусский государственный аграрный технический университет(72) Авторы Андруш Виталий Григорьевич Крутов Анатолий Викторович Мацкевич Ирина Михайловна Мисун Леонид Владимирович Федорчук Александр Иванович(73) Патентообладатель Белорусский государственный аграрный технический университет(57) Устройство для очистки изделий, содержащее ванну с моющим раствором, отличающееся тем, что в него введены электроды, преобразователь, электрическая машина, система управления преобразователем, блок управления электрической машиной и блок управления параметрами моющего раствора, причем блоки управления электрической машиной и параметрами моющего раствора соединены со входом системы управления преобразователя,электроды последовательно соединены с преобразователем и электрической машиной.(56) 1. А.с. СССР 753500, МПК В 08 В 3/08, 1980 (прототип). 2. Тельнов Н.Ф. Технология очистки сельскохозяйственной техники. М. Колос., 1983 3. Энергетическая электроника. Справочное пособие. - М. Энергоиздат, 1987. 4. Патент Российской Федерации 2118680, МПК 02 В 79/00, 01 М 15/00, 1998. Полезная модель относится к моечной технике и может быть использована при очистке деталей от загрязнений на ремонтных и машиностроительных предприятиях. В качестве прототипа выбрано устройство для очистки изделий, содержащее ванну с моющим раствором, нагреватель 1. Его недостаток - низкая интенсивность процесса очистки деталей, большие затраты энергии на подогрев моющего раствора, отсутствие очистки моющих растворов. Техническая задача полезной модели - подогрев моющего раствора с использованием энергии скольжения работающих электрических машин, интенсификация процесса очистки деталей, очистка и снижение расхода моющих растворов. Она достигается тем, что устройство для очистки изделий, содержащее ванну с моющим раствором, снабжено электродами, преобразователем, электрической машиной, системой управления преобразователем, блоками управления электрической машиной и параметрами моющего раствора, причем блоки управления электрической машиной и параметрами моющего раствора соединены со входом системы управления преобразователем, а ее выход - со входом преобразователя, электроды последовательно соединены с преобразователем и электрической машиной. На чертеже представлена схема устройства для очистки изделий. Устройство содержит ванну 1 с моющим раствором 2, в которой установлены электроды 3, подсоединенные к выходу преобразователя 4, вход которого подключен к электрической машине 5. Преобразователь 4 управляется системой 6 управления преобразователем,ко входу которой подключены блоки 7, 8 управления электрической машиной и параметрами моющего раствора. Устройство работает следующим образом. Большинство применяемых моющих растворов являются сильными электролитами. Подав переменное напряжение с преобразователя 4 на электроды 3, подогреваем моющий раствор 2 для лучшей очистки деталей. Для ускорения процесса очистки деталей и повышения его качества на электроды 3 подают выпрямленное напряжение с преобразователя 4, при этом происходит электролиз моющего раствора, химическое обезжиривание и образование пузырьков газа у катода, что способствует интенсификации процесса очистки деталей машин. Одновременно под действием электрического поля идет процесс электрокоогуляции раствора, эффект очистки 99,099,3 , а моющая способность раствора восстанавливается при добавлении 30 моющего средства по сравнению со свежеприготовленным 2,стр. 229. В случае необходимости только подогрева моющего раствора на электроды подают переменное напряжение, при этом не будет происходить выделения вещества на электродах. Во многих технологических процессах (обкатка двигателей внутреннего сгорания и т.п.) приходится регулировать частоту вращения или момент нагрузки электрической машиной (например, электродвигателем с фазным ротором мощностью 160 кВт обкаточнотормозного стенда КИ-5274), при этом энергия скольжения, составляющая в среднем 30 от номинальной мощности электродвигателя, бесполезно выделяется на регулировочном реостате. Чтобы отдать эту энергию в сеть, необходимо применить сложные и дорогие устройства, да и качество ее низкое. Поэтому более целесообразно, пропустив через преобразователь 4, подать ее на электроды 3, находящиеся в ванне 1 с моющим раствором,2 783 что позволяет подогревать моющий раствор, интенсифицировать процесс очистки деталей, очищать сам моющий раствор от загрязнений. На преобразователь 4 поступает трехфазное переменное напряжение от электрической машины 5. Преобразователь 4, выполненный, например, по 3, стр. 104, позволяет подавать на электроды 3 переменное напряжение или выпрямленное, причем полярность можно изменять в зависимости от того, нужно подогревать раствор или интенсифицировать процесс очистки деталей с одновременной очисткой раствора. Переключение работы преобразователя 4 с подачи на электроды 3 переменного напряжения не оказывает влияния на режим работы электрической машины, т.к. частота вращения или момент нагрузки на валу машины зависят прежде всего от величины тока ротора. Управление преобразователем 4 осуществляется системой 6 управления преобразователем. Она может быть реализована по схеме 3, стр. 183. Блок 7 управления электрической машиной, выполненный, например, по 4, предназначен для регулирования частоты вращения или момента нагрузки электрической машины, входными сигналами его будут электрический сигнал (напряжение) от задатчика, пропорциональный частоте вращения при холодной обкатке и моменту нагрузки при горячей обкатке под нагрузкой. Блоком 7 управления электрической машиной, воздействуя на систему 6 управления преобразователем 4, задаются режимы работы электрической машиной 5, а блоком 8 управления параметрами моющего раствора осуществляется переключение работы преобразователя 4 с подачи на электроды 3 переменного напряжения на выпрямленное и наоборот, в зависимости от параметров моющего раствора. Такая работа устройства для очистки изделий позволяет подогревать моющий раствор,интенсифицировать процесс очистки деталей, очищать сам моющий раствор от загрязнений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
