Приспособление для очистки винта авторегулятора грузового вагона

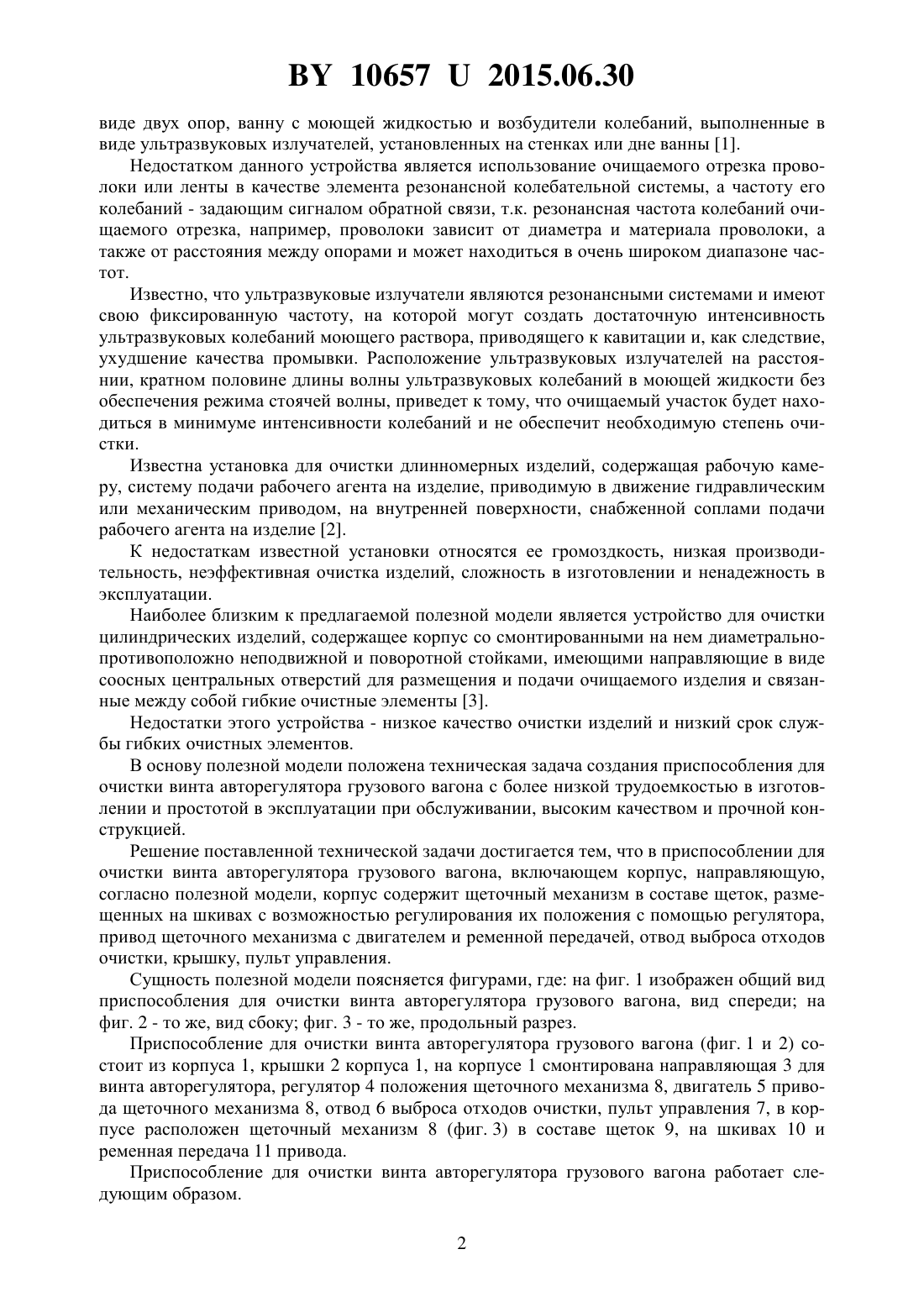

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ ДЛЯ ОЧИСТКИ ВИНТА АВТОРЕГУЛЯТОРА ГРУЗОВОГО ВАГОНА(71) Заявитель Транспортное республиканское унитарное предприятие Могилевское отделение Белорусской железной дороги(72) Автор Вераксо Анатолий Викторович(73) Патентообладатель Транспортное республиканское унитарное предприятие Могилевское отделение Белорусской железной дороги(57) Приспособление для очистки винта авторегулятора грузового вагона, включающее корпус, направляющую, отличающееся тем, что корпус содержит щеточный механизм в составе щеток, размещенных на шкивах с возможностью регулирования их положения с помощью регулятора, привод щеточного механизма с двигателем и ременной передачей,отвод выброса отходов очистки, крышку, пульт управления. Полезная модель относится к рельсовому железнодорожному транспорту, в частности к устройствам для очистки деталей грузовых железнодорожных вагонов при ремонте. Известно устройство очистки поверхности длинномерных изделий, например проволоки или ленты от загрязнений, включающее механизм натяжения проволоки или ленты в 106572015.06.30 виде двух опор, ванну с моющей жидкостью и возбудители колебаний, выполненные в виде ультразвуковых излучателей, установленных на стенках или дне ванны 1. Недостатком данного устройства является использование очищаемого отрезка проволоки или ленты в качестве элемента резонансной колебательной системы, а частоту его колебаний - задающим сигналом обратной связи, т.к. резонансная частота колебаний очищаемого отрезка, например, проволоки зависит от диаметра и материала проволоки, а также от расстояния между опорами и может находиться в очень широком диапазоне частот. Известно, что ультразвуковые излучатели являются резонансными системами и имеют свою фиксированную частоту, на которой могут создать достаточную интенсивность ультразвуковых колебаний моющего раствора, приводящего к кавитации и, как следствие,ухудшение качества промывки. Расположение ультразвуковых излучателей на расстоянии, кратном половине длины волны ультразвуковых колебаний в моющей жидкости без обеспечения режима стоячей волны, приведет к тому, что очищаемый участок будет находиться в минимуме интенсивности колебаний и не обеспечит необходимую степень очистки. Известна установка для очистки длинномерных изделий, содержащая рабочую камеру, систему подачи рабочего агента на изделие, приводимую в движение гидравлическим или механическим приводом, на внутренней поверхности, снабженной соплами подачи рабочего агента на изделие 2. К недостаткам известной установки относятся ее громоздкость, низкая производительность, неэффективная очистка изделий, сложность в изготовлении и ненадежность в эксплуатации. Наиболее близким к предлагаемой полезной модели является устройство для очистки цилиндрических изделий, содержащее корпус со смонтированными на нем диаметральнопротивоположно неподвижной и поворотной стойками, имеющими направляющие в виде соосных центральных отверстий для размещения и подачи очищаемого изделия и связанные между собой гибкие очистные элементы 3. Недостатки этого устройства - низкое качество очистки изделий и низкий срок службы гибких очистных элементов. В основу полезной модели положена техническая задача создания приспособления для очистки винта авторегулятора грузового вагона с более низкой трудоемкостью в изготовлении и простотой в эксплуатации при обслуживании, высоким качеством и прочной конструкцией. Решение поставленной технической задачи достигается тем, что в приспособлении для очистки винта авторегулятора грузового вагона, включающем корпус, направляющую,согласно полезной модели, корпус содержит щеточный механизм в составе щеток, размещенных на шкивах с возможностью регулирования их положения с помощью регулятора,привод щеточного механизма с двигателем и ременной передачей, отвод выброса отходов очистки, крышку, пульт управления. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен общий вид приспособления для очистки винта авторегулятора грузового вагона, вид спереди на фиг. 2 - то же, вид сбоку фиг. 3 - то же, продольный разрез. Приспособление для очистки винта авторегулятора грузового вагона (фиг. 1 и 2) состоит из корпуса 1, крышки 2 корпуса 1, на корпусе 1 смонтирована направляющая 3 для винта авторегулятора, регулятор 4 положения щеточного механизма 8, двигатель 5 привода щеточного механизма 8, отвод 6 выброса отходов очистки, пульт управления 7, в корпусе расположен щеточный механизм 8 (фиг. 3) в составе щеток 9, на шкивах 10 и ременная передача 11 привода. Приспособление для очистки винта авторегулятора грузового вагона работает следующим образом. 2 106572015.06.30 Для очистки винта авторегулятора грузового вагона с помощью пульта управления 7(фиг. 1) включают приспособление для очистки винта авторегулятора грузового вагона. Крышка 2 корпуса 1 приспособления при этом должна быть закрыта и зафиксирована в закрытом состоянии. Используя двигатель 5 привода щеточного механизма 8, приводятся во вращение ременной передачей 11 щетки 9 через шкивы 10 привода вращения щеток 9. Винт авторегулятора грузового вагона через направляющую 3 для винта авторегулятора подается в приспособление для очистки винта авторегулятора грузового вагона и возвратно-поступательными движениями передвигается через щеточный механизм 8 приспособления до полной очистки. При этом, при необходимости, например в результате износа щеток 9 щеточного механизма 8, производится регулировка положения щеток 9 регулятором 4 положения щеточного механизма 8 до их полного износа. Образовавшиеся отходы очистки в результате работы щеточного механизма выводятся с корпуса 1 через отвод 6 выброса отходов очистки. Предлагаемое приспособление для очистки винта авторегулятора грузового вагона имеет по сравнению с аналогами более низкую трудоемкость в изготовлении, обладает высоким качеством, прочной конструкцией и простотой при обслуживании и эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
