Теплофикационная система

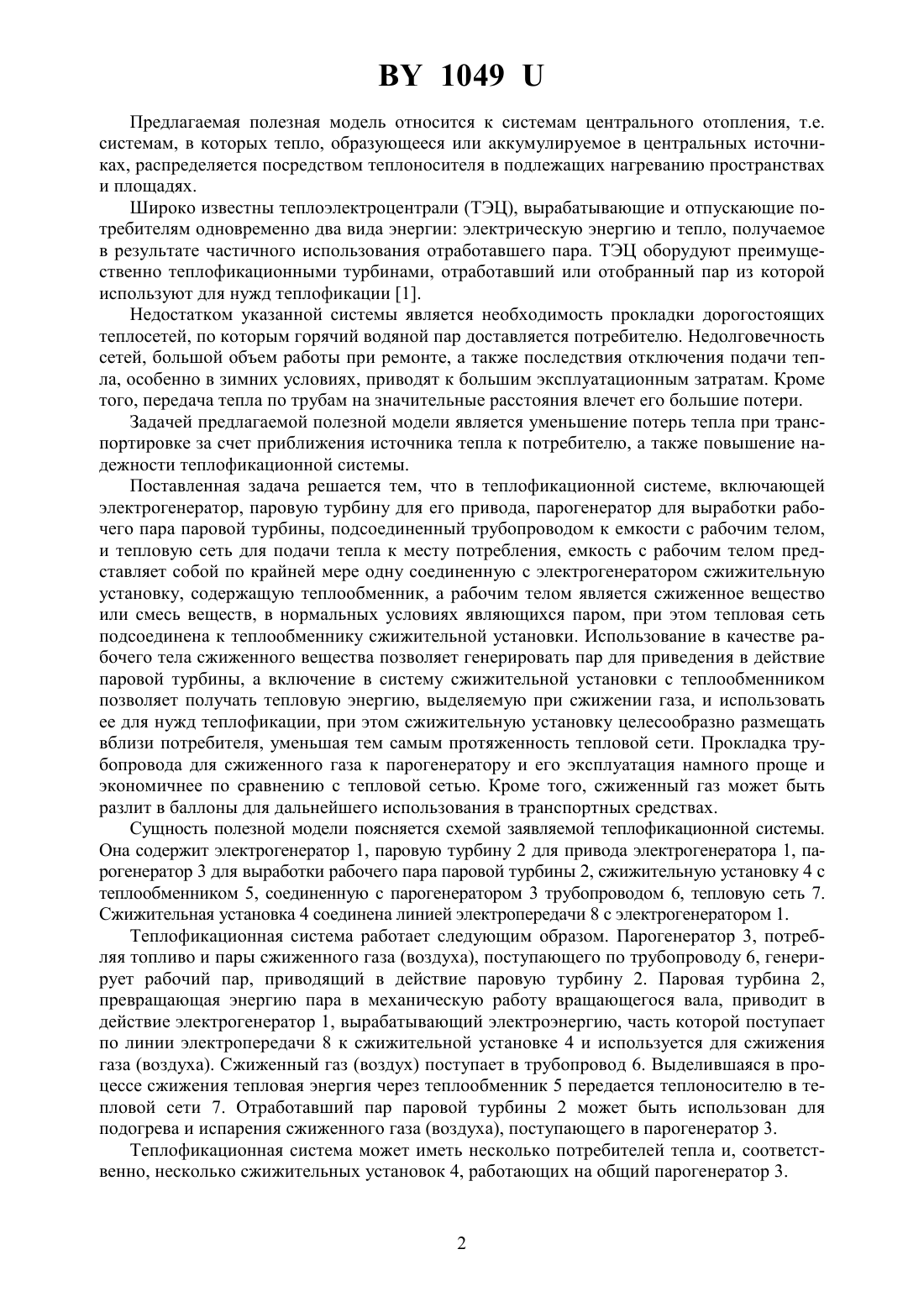

(51)24 3/00,22 3/02 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Касаткин Николай Петрович(72) Автор Касаткин Николай Петрович(73) Патентообладатель Касаткин Николай Петрович(57) Теплофикационная система, включающая электрогенератор, паровую турбину для его привода, парогенератор для выработки рабочего пара паровой турбины, подсоединенный трубопроводом к емкости с рабочим телом, и тепловую сеть для подачи тепла к месту потребления, отличающаяся тем, что емкость с рабочим телом представляет собой по крайней мере одну соединенную с электрогенератором сжижительную установку, содержащую теплообменник, рабочим телом является сжиженное вещество или смесь веществ, в нормальных условиях являющихся паром, при этом тепловая сеть подсоединена к теплообменнику сжижительной установки. 1049 Предлагаемая полезная модель относится к системам центрального отопления, т.е. системам, в которых тепло, образующееся или аккумулируемое в центральных источниках, распределяется посредством теплоносителя в подлежащих нагреванию пространствах и площадях. Широко известны теплоэлектроцентрали (ТЭЦ), вырабатывающие и отпускающие потребителям одновременно два вида энергии электрическую энергию и тепло, получаемое в результате частичного использования отработавшего пара. ТЭЦ оборудуют преимущественно теплофикационными турбинами, отработавший или отобранный пар из которой используют для нужд теплофикации 1. Недостатком указанной системы является необходимость прокладки дорогостоящих теплосетей, по которым горячий водяной пар доставляется потребителю. Недолговечность сетей, большой объем работы при ремонте, а также последствия отключения подачи тепла, особенно в зимних условиях, приводят к большим эксплуатационным затратам. Кроме того, передача тепла по трубам на значительные расстояния влечет его большие потери. Задачей предлагаемой полезной модели является уменьшение потерь тепла при транспортировке за счет приближения источника тепла к потребителю, а также повышение надежности теплофикационной системы. Поставленная задача решается тем, что в теплофикационной системе, включающей электрогенератор, паровую турбину для его привода, парогенератор для выработки рабочего пара паровой турбины, подсоединенный трубопроводом к емкости с рабочим телом,и тепловую сеть для подачи тепла к месту потребления, емкость с рабочим телом представляет собой по крайней мере одну соединенную с электрогенератором сжижительную установку, содержащую теплообменник, а рабочим телом является сжиженное вещество или смесь веществ, в нормальных условиях являющихся паром, при этом тепловая сеть подсоединена к теплообменнику сжижительной установки. Использование в качестве рабочего тела сжиженного вещества позволяет генерировать пар для приведения в действие паровой турбины, а включение в систему сжижительной установки с теплообменником позволяет получать тепловую энергию, выделяемую при сжижении газа, и использовать ее для нужд теплофикации, при этом сжижительную установку целесообразно размещать вблизи потребителя, уменьшая тем самым протяженность тепловой сети. Прокладка трубопровода для сжиженного газа к парогенератору и его эксплуатация намного проще и экономичнее по сравнению с тепловой сетью. Кроме того, сжиженный газ может быть разлит в баллоны для дальнейшего использования в транспортных средствах. Сущность полезной модели поясняется схемой заявляемой теплофикационной системы. Она содержит электрогенератор 1, паровую турбину 2 для привода электрогенератора 1, парогенератор 3 для выработки рабочего пара паровой турбины 2, сжижительную установку 4 с теплообменником 5, соединенную с парогенератором 3 трубопроводом 6, тепловую сеть 7. Сжижительная установка 4 соединена линией электропередачи 8 с электрогенератором 1. Теплофикационная система работает следующим образом. Парогенератор 3, потребляя топливо и пары сжиженного газа (воздуха), поступающего по трубопроводу 6, генерирует рабочий пар, приводящий в действие паровую турбину 2. Паровая турбина 2,превращающая энергию пара в механическую работу вращающегося вала, приводит в действие электрогенератор 1, вырабатывающий электроэнергию, часть которой поступает по линии электропередачи 8 к сжижительной установке 4 и используется для сжижения газа (воздуха). Сжиженный газ (воздух) поступает в трубопровод 6. Выделившаяся в процессе сжижения тепловая энергия через теплообменник 5 передается теплоносителю в тепловой сети 7. Отработавший пар паровой турбины 2 может быть использован для подогрева и испарения сжиженного газа (воздуха), поступающего в парогенератор 3. Теплофикационная система может иметь несколько потребителей тепла и, соответственно, несколько сжижительных установок 4, работающих на общий парогенератор 3. 1049 Теплофикационная система может также иметь несколько парогенераторов 3, включая такие, в которых для подогрева рабочего тела применяется как сжигание топлива, так и утилизация выбросов тепла промышленных установок, например утилизация остаточного тепла выбросов углекислого газа в установке 9 для получения водорода, используемого в качестве горючего в транспортных средствах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
