Паротурбинная установка

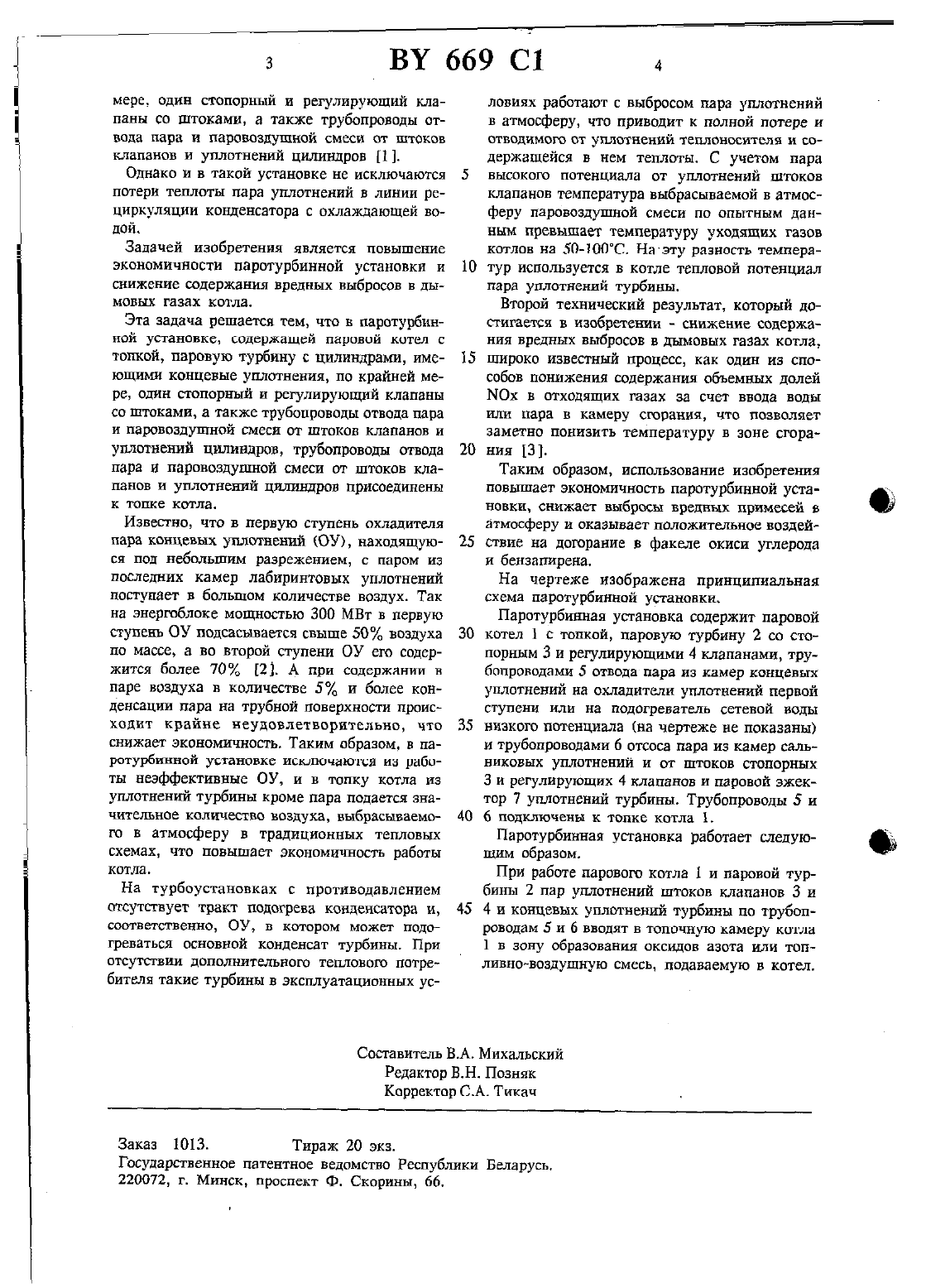

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬПаротурбинная установка, содержащая паровой котел с топкой, паровую турбину с цилиндрами, имеющими концевые уплотнения,по крайней мере, один стопорный и регулирующий клапаны со штоками, а также трубопроводы отвода пара и паровоздушной смеси от штоков клапанов и уплотнений цилиндров,отличающаяся тем, что трубопроводы отвода пара и паровоздушной смеси от штоков клапанов И УПЛОТНЕНИЙ ЦИЛИНДрОВ ПОДСОЕДИНЕНЫ к топке котла.(76) Автор-заявщель-патентообладатель Шкода Николай Иванович (ВУ)3. Арсеньев Л.В. и др. Комбинированные ус тановки с газовыми турбинами. - Л. Машиностроение, 1982. - С. 143.Изобретение относится к теплоэнергетике и МОЖЕТ бЫТЬ ИЕПОЛЬЗОБЗНО при ЭКСПЛУЕТВЦИИИзвестны паротурбинные установки с уплотнениями штоков стопорных и регулирующих клапанов и концевыми уплотнениями цилин дров турбины с трубопроводами отвода пара ууплотнений на охладители уплотнений первой и второй ступени 1 1.Недостатком таких установок является снижение тепловой экономичности вследствие вытесиения пара отбора следующего (по линииконденсата) за охладителями уплотнений реГСНЕРЗТИВНОП ПОДОГРСВЕТЕЛЯ НИЗКОГО давле иия, а для теплофикационных турбоустановокпри их эксплуатации в теплофикационном режиме и включенной при этом линией рециркуляции конденсатора теплота пара уплотнений теряется с охлаждающей водой конденсатора.Наиболее близким по технической сущности и достигаемому результату является паротурбинная установка, содержащая паровой хотел с топкой, паровую турбину с цилиндрами,имеющими концевые уплотнения, по крайнеймере, один стопорный и регулирующий клапаны со штоками а также трубопроводы отвода пара и паровоздушной смеси от штоков клапанов и уплотнений цилиндров 1.Однако и в такой установке не исключаются потери теплоты пара уплотнений в линии рециркуляции конденсатора с охлаждающей водой.Задачей изобретения является повышение экономичности паротурбинной установки и снижение содержания вредных выбросов в дымовых газах котла.Эта задача решается тем, что в паротурбинной установке, содержащей паровой котел с топкой, паровую турбину с цилиндрами, имеющими концевые уплотнения, по крайней мере, один стопорный и регулирующий клапаны со штоками, а также трубопроводы отвода пара и паровоздушной смеси от штоков клапанов и уплотнений цилиндров, трубопроводы отвода пара и паровоздушной смеси от штоков клапанов и уплотнений цилиндров присоединены к топке котла.Известно, что в первую ступень охладителя пара концевых уплотнений (ОУ), находящуюся под небольшим разрежением, с паром из последних камер лабиринтовых уплотнений поступает в большом количестве воздух. Так на энергоблоке мощностью 300 МВт в первую ступень ОУ нодсасывается свыше 50 воздуха по массе, а во второй ступени ОУ его содержится более 70 21 А при содержании в паре воздуха в количестве 5 и более конденсации пара на трубной поверхности происходит крайне неудовлетворительно, что снижает экономичность. Таким образом, в паротурбинной установке исключаются из работы неэффективные ОУ, и в топку котла из уплотнений турбины кроме пара подается значительное количество воздуха, выбрасываемого в атмосферу в традиционных тепловых схемах, что повышает экономичность работы котла.На турбоустановках с противодавлением отсутствует тракт подогрева конденсатора и,соответственно, ОУ, в котором может подогреваться основной конденсат турбины. При отсутствии дополнительного теплового потребителя такие турбины в эксплуатационных ус 10ловиях работают с выбросом пара уплотнений в атмосферу, что приводит к полной потере и отводимого от уплотнений теплоносителя и содержащейся в нем теплоты. С учетом пара высокого потенциала от уплотнений штоков клапанов температура выбрасываемой в атмосферу паровоздушной смеси по опытным данным превышает температуру уходящих газов котлов на 5 О-ЮОС. Назту разность температур используется в котле тепловой потенциал пара уплотнений турбины.Второй технический результат, который достигается в изобретении - снижение содержания вредных выбросов в дымовых газах котла,Широко известный процесс, как один из способов понижения содержания объемных долей МОх в отходящих газах за счет ввода воды или пара в камеру сгорания, что позволяет заметно понизить температуру в зоне сгорания 3 .Таким образом, использование изобретения повышает экономичность паротурбинной установки, снижает выбросы вредных примесей в атмосферу и оказывает положительное воздействие на догорание в факеле окиси углерода и бензапирена.На чертеже изображена принципиальная схема паротурбинной установки.Паротурбинная установка содержит паровой котел 1 с топкой, паровую турбину 2 со стопорным З и регулирующими 4 клапанами, трубопроводами 5 отвода пара из камер концевых уплотнений на охладители уплотнений первой ступени или на подогреватель сетевой воды низкого потенциала (на чертеже не показаны) И трубопроводами б отсоса пара из камер сальниковых уплотнений и от штоков стопорных 3 и регулирующих 4 клапанов и паровой эжектор 7 уплотнений турбины. Трубопроводы 5 и б подключены к топке котла 1.Паротурбинная установка работает следующим образом.При работе парового котла 1 и паровой турбины 2 пар уплотнений штоков клапанов 3 и 4 и концевых уплотнений турбины по трубопроводам 5 и 6 вводят в топочную камеру котла 1 в зону образования оксидов азота или топливно-воздушную смесь, подаваемую в котел.Государственное патентное ведомство Республики Беларусь.
