Деформационный шов

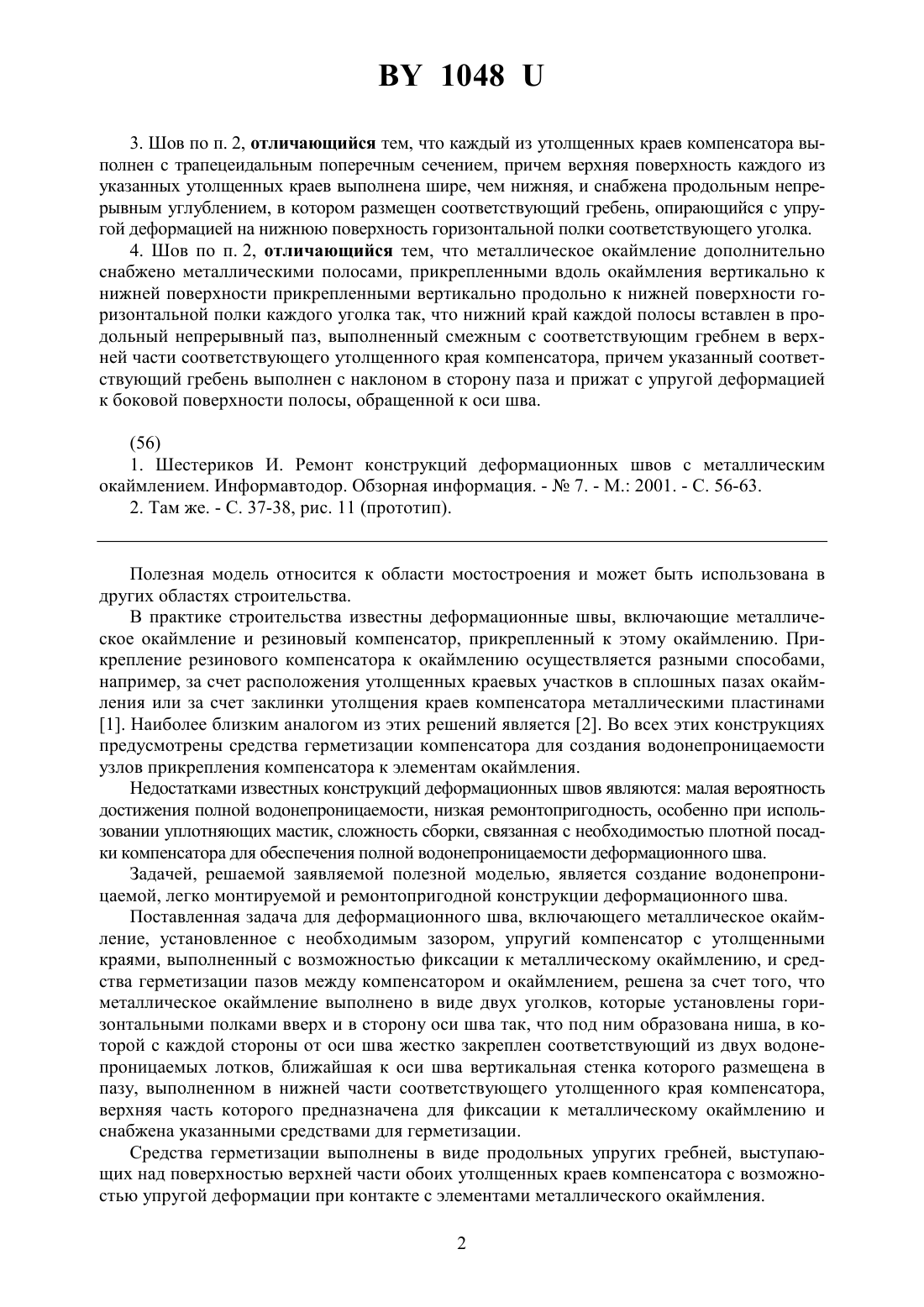

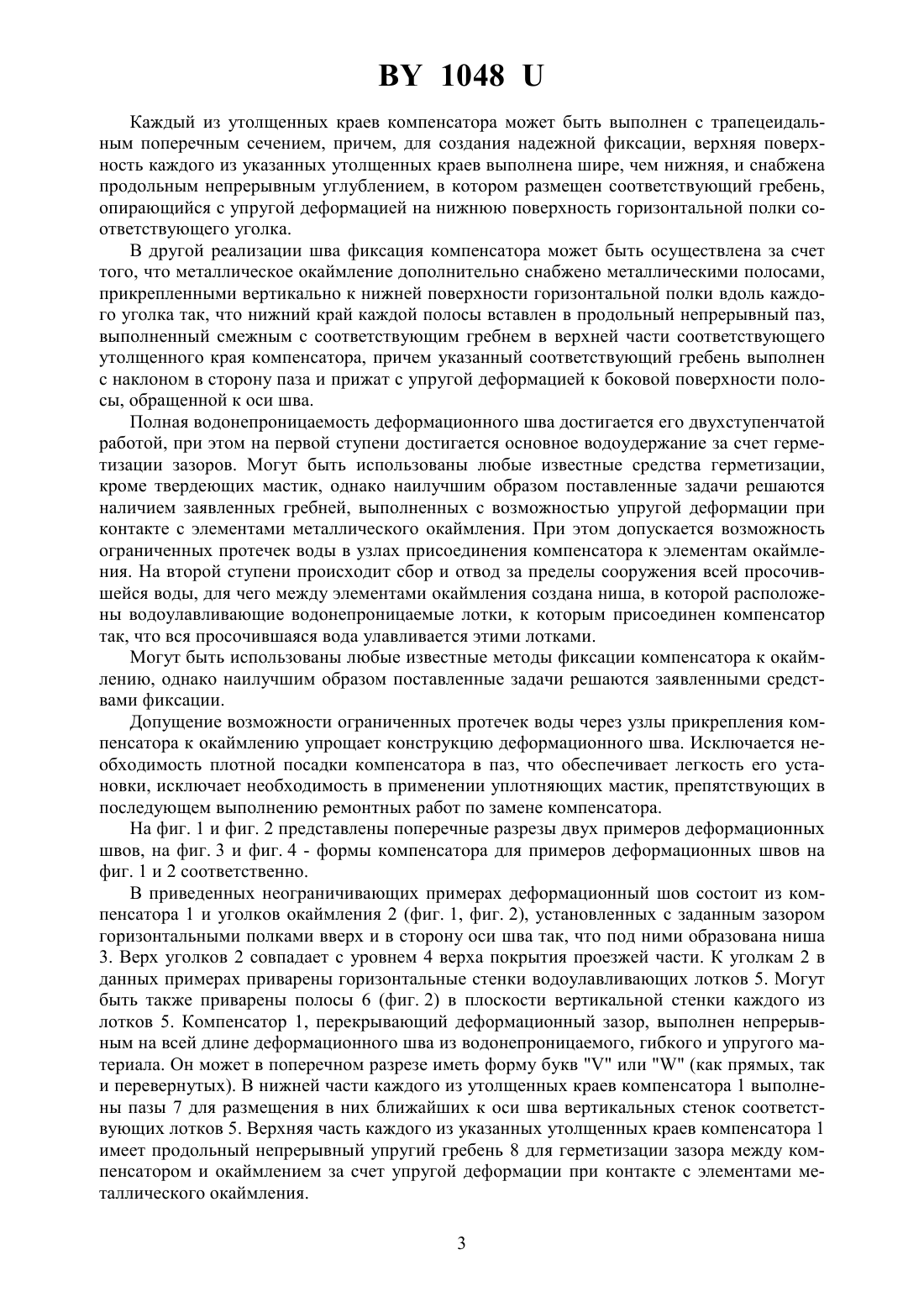

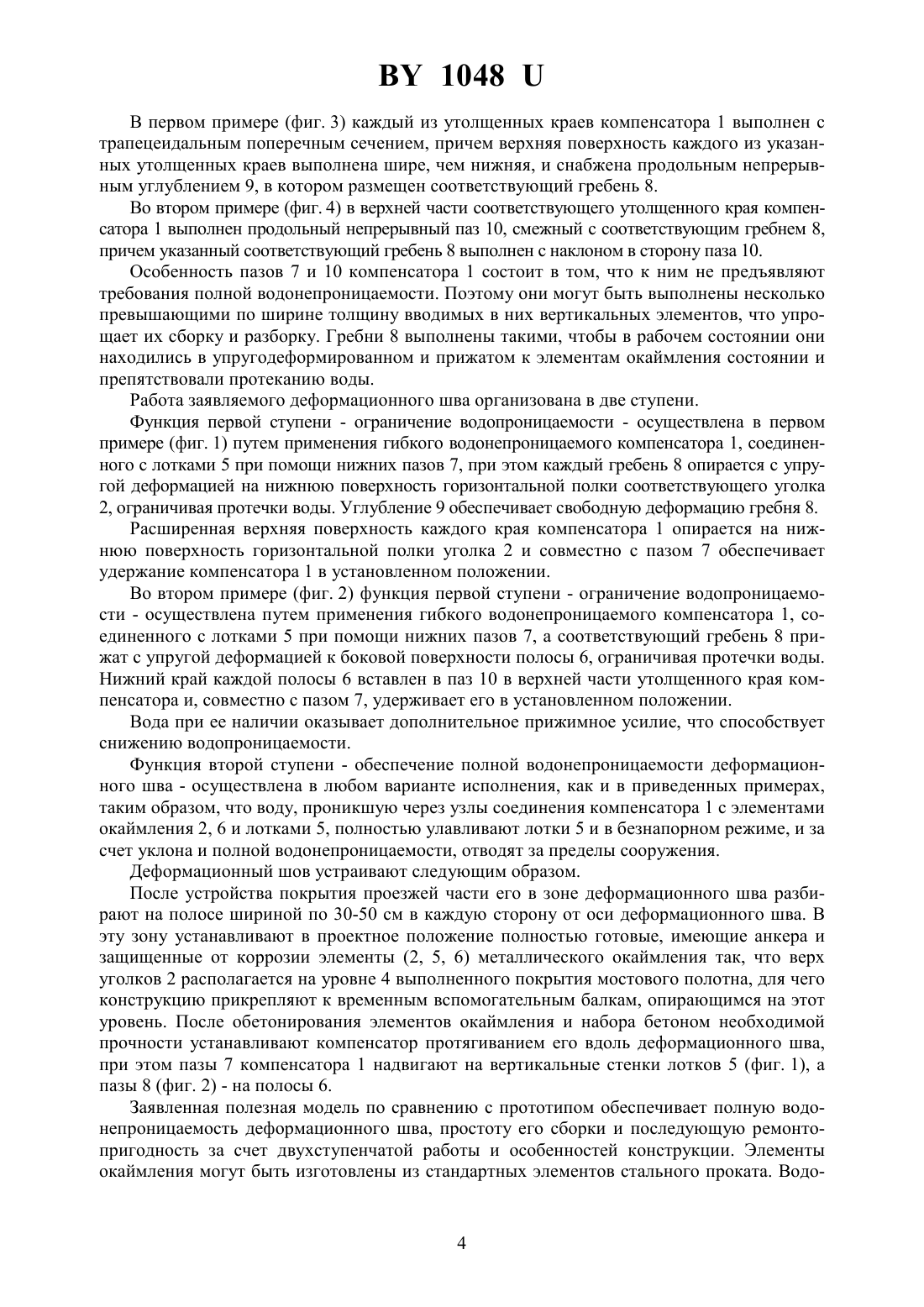

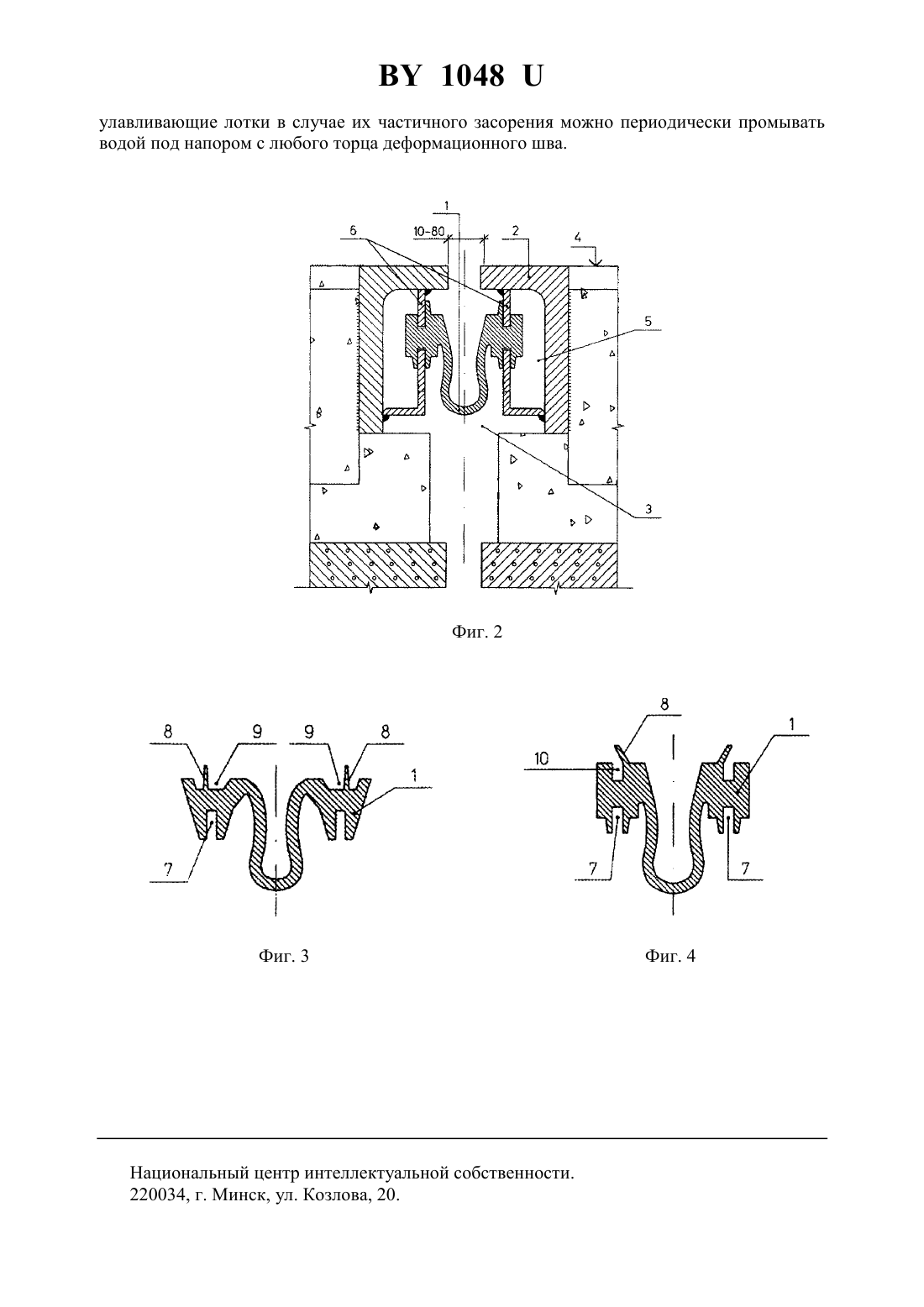

(72) Автор Шкляр Владимир Хаимович(57) 1. Деформационный шов, включающий металлическое окаймление, установленное с необходимым зазором, упругий компенсатор с утолщенными краями, выполненный с возможностью фиксации к металлическому окаймлению, и средства герметизации зазоров между компенсатором и окаймлением, отличающийся тем, что металлическое окаймление выполнено в виде двух уголков, которые установлены горизонтальными полками вверх и в сторону оси шва так, что под ним образована ниша, в которой с каждой стороны от оси шва жестко закреплен соответствующий из двух водонепроницаемых лотков, ближайшая к оси шва вертикальная стенка которого размещена в пазу, выполненном в нижней части соответствующего утолщенного края компенсатора, верхняя часть которого предназначена для фиксации к металлическому окаймлению и снабжена указанными средствами герметизации. 2. Шов по п. 1, отличающийся тем, что указанные средства герметизации выполнены в виде продольных упругих гребней на верхней части обоих утолщенных краев компенсатора с возможностью упругой деформации при контакте с элементами металлического окаймления. 10483. Шов по п. 2, отличающийся тем, что каждый из утолщенных краев компенсатора выполнен с трапецеидальным поперечным сечением, причем верхняя поверхность каждого из указанных утолщенных краев выполнена шире, чем нижняя, и снабжена продольным непрерывным углублением, в котором размещен соответствующий гребень, опирающийся с упругой деформацией на нижнюю поверхность горизонтальной полки соответствующего уголка. 4. Шов по п. 2, отличающийся тем, что металлическое окаймление дополнительно снабжено металлическими полосами, прикрепленными вдоль окаймления вертикально к нижней поверхности прикрепленными вертикально продольно к нижней поверхности горизонтальной полки каждого уголка так, что нижний край каждой полосы вставлен в продольный непрерывный паз, выполненный смежным с соответствующим гребнем в верхней части соответствующего утолщенного края компенсатора, причем указанный соответствующий гребень выполнен с наклоном в сторону паза и прижат с упругой деформацией к боковой поверхности полосы, обращенной к оси шва.(56) 1. Шестериков И. Ремонт конструкций деформационных швов с металлическим окаймлением. Информавтодор. Обзорная информация. -7. - М. 2001. - С. 56-63. 2. Там же. - С. 37-38, рис. 11 (прототип). Полезная модель относится к области мостостроения и может быть использована в других областях строительства. В практике строительства известны деформационные швы, включающие металлическое окаймление и резиновый компенсатор, прикрепленный к этому окаймлению. Прикрепление резинового компенсатора к окаймлению осуществляется разными способами,например, за счет расположения утолщенных краевых участков в сплошных пазах окаймления или за счет заклинки утолщения краев компенсатора металлическими пластинами 1. Наиболее близким аналогом из этих решений является 2. Во всех этих конструкциях предусмотрены средства герметизации компенсатора для создания водонепроницаемости узлов прикрепления компенсатора к элементам окаймления. Недостатками известных конструкций деформационных швов являются малая вероятность достижения полной водонепроницаемости, низкая ремонтопригодность, особенно при использовании уплотняющих мастик, сложность сборки, связанная с необходимостью плотной посадки компенсатора для обеспечения полной водонепроницаемости деформационного шва. Задачей, решаемой заявляемой полезной моделью, является создание водонепроницаемой, легко монтируемой и ремонтопригодной конструкции деформационного шва. Поставленная задача для деформационного шва, включающего металлическое окаймление, установленное с необходимым зазором, упругий компенсатор с утолщенными краями, выполненный с возможностью фиксации к металлическому окаймлению, и средства герметизации пазов между компенсатором и окаймлением, решена за счет того, что металлическое окаймление выполнено в виде двух уголков, которые установлены горизонтальными полками вверх и в сторону оси шва так, что под ним образована ниша, в которой с каждой стороны от оси шва жестко закреплен соответствующий из двух водонепроницаемых лотков, ближайшая к оси шва вертикальная стенка которого размещена в пазу, выполненном в нижней части соответствующего утолщенного края компенсатора,верхняя часть которого предназначена для фиксации к металлическому окаймлению и снабжена указанными средствами для герметизации. Средства герметизации выполнены в виде продольных упругих гребней, выступающих над поверхностью верхней части обоих утолщенных краев компенсатора с возможностью упругой деформации при контакте с элементами металлического окаймления. 2 1048 Каждый из утолщенных краев компенсатора может быть выполнен с трапецеидальным поперечным сечением, причем, для создания надежной фиксации, верхняя поверхность каждого из указанных утолщенных краев выполнена шире, чем нижняя, и снабжена продольным непрерывным углублением, в котором размещен соответствующий гребень,опирающийся с упругой деформацией на нижнюю поверхность горизонтальной полки соответствующего уголка. В другой реализации шва фиксация компенсатора может быть осуществлена за счет того, что металлическое окаймление дополнительно снабжено металлическими полосами,прикрепленными вертикально к нижней поверхности горизонтальной полки вдоль каждого уголка так, что нижний край каждой полосы вставлен в продольный непрерывный паз,выполненный смежным с соответствующим гребнем в верхней части соответствующего утолщенного края компенсатора, причем указанный соответствующий гребень выполнен с наклоном в сторону паза и прижат с упругой деформацией к боковой поверхности полосы, обращенной к оси шва. Полная водонепроницаемость деформационного шва достигается его двухступенчатой работой, при этом на первой ступени достигается основное водоудержание за счет герметизации зазоров. Могут быть использованы любые известные средства герметизации,кроме твердеющих мастик, однако наилучшим образом поставленные задачи решаются наличием заявленных гребней, выполненных с возможностью упругой деформации при контакте с элементами металлического окаймления. При этом допускается возможность ограниченных протечек воды в узлах присоединения компенсатора к элементам окаймления. На второй ступени происходит сбор и отвод за пределы сооружения всей просочившейся воды, для чего между элементами окаймления создана ниша, в которой расположены водоулавливающие водонепроницаемые лотки, к которым присоединен компенсатор так, что вся просочившаяся вода улавливается этими лотками. Могут быть использованы любые известные методы фиксации компенсатора к окаймлению, однако наилучшим образом поставленные задачи решаются заявленными средствами фиксации. Допущение возможности ограниченных протечек воды через узлы прикрепления компенсатора к окаймлению упрощает конструкцию деформационного шва. Исключается необходимость плотной посадки компенсатора в паз, что обеспечивает легкость его установки, исключает необходимость в применении уплотняющих мастик, препятствующих в последующем выполнению ремонтных работ по замене компенсатора. На фиг. 1 и фиг. 2 представлены поперечные разрезы двух примеров деформационных швов, на фиг. 3 и фиг. 4 - формы компенсатора для примеров деформационных швов на фиг. 1 и 2 соответственно. В приведенных неограничивающих примерах деформационный шов состоит из компенсатора 1 и уголков окаймления 2 (фиг. 1, фиг. 2), установленных с заданным зазором горизонтальными полками вверх и в сторону оси шва так, что под ними образована ниша 3. Верх уголков 2 совпадает с уровнем 4 верха покрытия проезжей части. К уголкам 2 в данных примерах приварены горизонтальные стенки водоулавливающих лотков 5. Могут быть также приварены полосы 6 (фиг. 2) в плоскости вертикальной стенки каждого из лотков 5. Компенсатор 1, перекрывающий деформационный зазор, выполнен непрерывным на всей длине деформационного шва из водонепроницаемого, гибкого и упругого материала. Он может в поперечном разрезе иметь форму буквили(как прямых, так и перевернутых). В нижней части каждого из утолщенных краев компенсатора 1 выполнены пазы 7 для размещения в них ближайших к оси шва вертикальных стенок соответствующих лотков 5. Верхняя часть каждого из указанных утолщенных краев компенсатора 1 имеет продольный непрерывный упругий гребень 8 для герметизации зазора между компенсатором и окаймлением за счет упругой деформации при контакте с элементами металлического окаймления. 3 1048 В первом примере (фиг. 3) каждый из утолщенных краев компенсатора 1 выполнен с трапецеидальным поперечным сечением, причем верхняя поверхность каждого из указанных утолщенных краев выполнена шире, чем нижняя, и снабжена продольным непрерывным углублением 9, в котором размещен соответствующий гребень 8. Во втором примере (фиг. 4) в верхней части соответствующего утолщенного края компенсатора 1 выполнен продольный непрерывный паз 10, смежный с соответствующим гребнем 8,причем указанный соответствующий гребень 8 выполнен с наклоном в сторону паза 10. Особенность пазов 7 и 10 компенсатора 1 состоит в том, что к ним не предъявляют требования полной водонепроницаемости. Поэтому они могут быть выполнены несколько превышающими по ширине толщину вводимых в них вертикальных элементов, что упрощает их сборку и разборку. Гребни 8 выполнены такими, чтобы в рабочем состоянии они находились в упругодеформированном и прижатом к элементам окаймления состоянии и препятствовали протеканию воды. Работа заявляемого деформационного шва организована в две ступени. Функция первой ступени - ограничение водопроницаемости - осуществлена в первом примере (фиг. 1) путем применения гибкого водонепроницаемого компенсатора 1, соединенного с лотками 5 при помощи нижних пазов 7, при этом каждый гребень 8 опирается с упругой деформацией на нижнюю поверхность горизонтальной полки соответствующего уголка 2, ограничивая протечки воды. Углубление 9 обеспечивает свободную деформацию гребня 8. Расширенная верхняя поверхность каждого края компенсатора 1 опирается на нижнюю поверхность горизонтальной полки уголка 2 и совместно с пазом 7 обеспечивает удержание компенсатора 1 в установленном положении. Во втором примере (фиг. 2) функция первой ступени - ограничение водопроницаемости - осуществлена путем применения гибкого водонепроницаемого компенсатора 1, соединенного с лотками 5 при помощи нижних пазов 7, а соответствующий гребень 8 прижат с упругой деформацией к боковой поверхности полосы 6, ограничивая протечки воды. Нижний край каждой полосы 6 вставлен в паз 10 в верхней части утолщенного края компенсатора и, совместно с пазом 7, удерживает его в установленном положении. Вода при ее наличии оказывает дополнительное прижимное усилие, что способствует снижению водопроницаемости. Функция второй ступени - обеспечение полной водонепроницаемости деформационного шва - осуществлена в любом варианте исполнения, как и в приведенных примерах,таким образом, что воду, проникшую через узлы соединения компенсатора 1 с элементами окаймления 2, 6 и лотками 5, полностью улавливают лотки 5 и в безнапорном режиме, и за счет уклона и полной водонепроницаемости, отводят за пределы сооружения. Деформационный шов устраивают следующим образом. После устройства покрытия проезжей части его в зоне деформационного шва разбирают на полосе шириной по 30-50 см в каждую сторону от оси деформационного шва. В эту зону устанавливают в проектное положение полностью готовые, имеющие анкера и защищенные от коррозии элементы (2, 5, 6) металлического окаймления так, что верх уголков 2 располагается на уровне 4 выполненного покрытия мостового полотна, для чего конструкцию прикрепляют к временным вспомогательным балкам, опирающимся на этот уровень. После обетонирования элементов окаймления и набора бетоном необходимой прочности устанавливают компенсатор протягиванием его вдоль деформационного шва,при этом пазы 7 компенсатора 1 надвигают на вертикальные стенки лотков 5 (фиг. 1), а пазы 8 (фиг. 2) - на полосы 6. Заявленная полезная модель по сравнению с прототипом обеспечивает полную водонепроницаемость деформационного шва, простоту его сборки и последующую ремонтопригодность за счет двухступенчатой работы и особенностей конструкции. Элементы окаймления могут быть изготовлены из стандартных элементов стального проката. Водо 4 1048 улавливающие лотки в случае их частичного засорения можно периодически промывать водой под напором с любого торца деформационного шва. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
