Соломосепаратор зерноуборочного комбайна

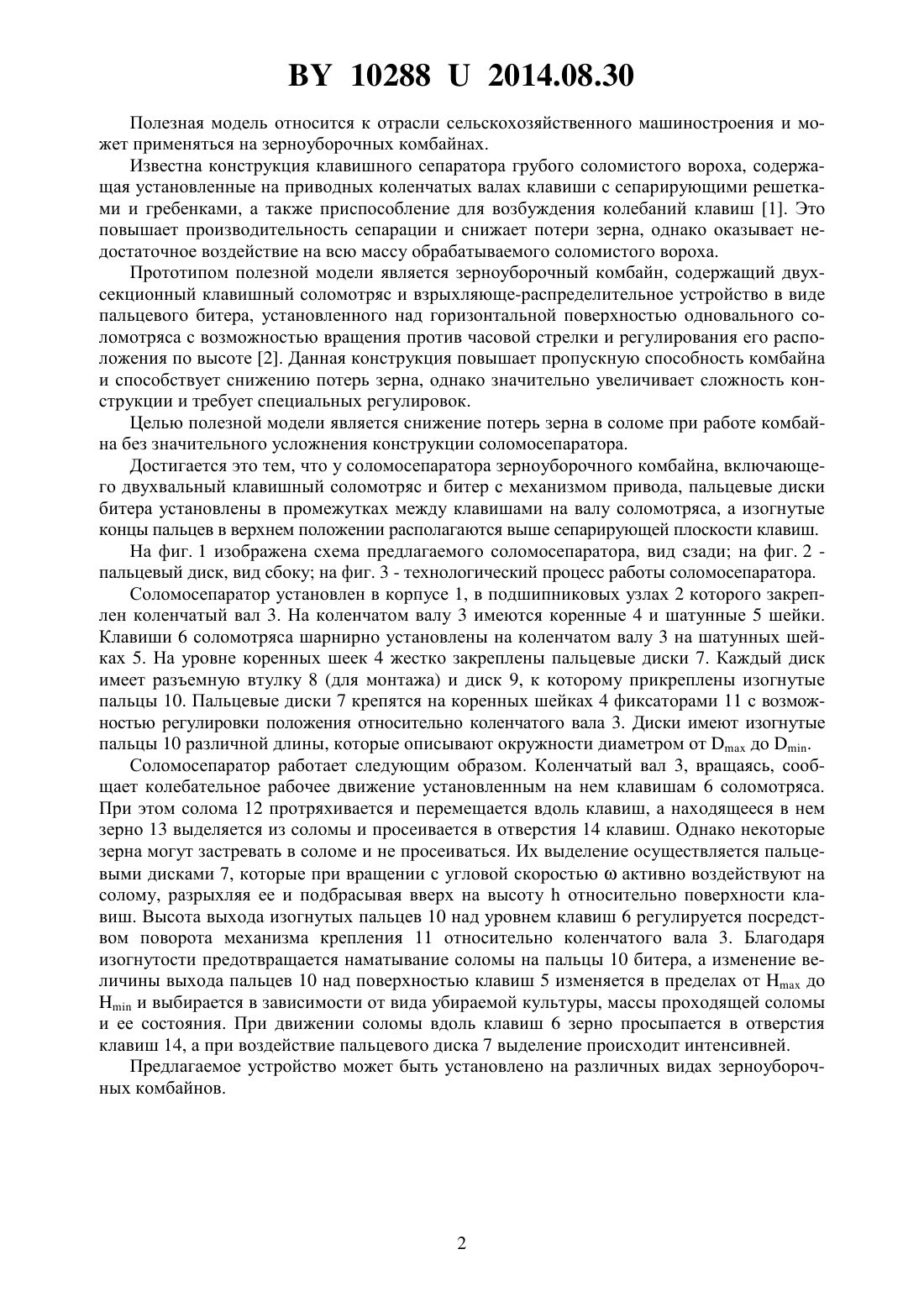

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Клочков Александр Викторович Ковалевский Владимир Федорович(72) Авторы Клочков Александр Викторович Ковалевский Владимир Федорович(73) Патентообладатели Клочков Александр Викторович Ковалевский Владимир Федорович(57) Соломосепаратор зерноуборочного комбайна, включающий двухвальный клавишный соломотряс и пальцевый битер с механизмом привода, отличающийся тем, что пальцевые диски битера установлены в промежутках между клавишами на валу соломотряса, а изогнутые концы пальцев располагаются выше сепарирующей плоскости клавиш. 102882014.08.30 Полезная модель относится к отрасли сельскохозяйственного машиностроения и может применяться на зерноуборочных комбайнах. Известна конструкция клавишного сепаратора грубого соломистого вороха, содержащая установленные на приводных коленчатых валах клавиши с сепарирующими решетками и гребенками, а также приспособление для возбуждения колебаний клавиш 1. Это повышает производительность сепарации и снижает потери зерна, однако оказывает недостаточное воздействие на всю массу обрабатываемого соломистого вороха. Прототипом полезной модели является зерноуборочный комбайн, содержащий двухсекционный клавишный соломотряс и взрыхляюще-распределительное устройство в виде пальцевого битера, установленного над горизонтальной поверхностью одновального соломотряса с возможностью вращения против часовой стрелки и регулирования его расположения по высоте 2. Данная конструкция повышает пропускную способность комбайна и способствует снижению потерь зерна, однако значительно увеличивает сложность конструкции и требует специальных регулировок. Целью полезной модели является снижение потерь зерна в соломе при работе комбайна без значительного усложнения конструкции соломосепаратора. Достигается это тем, что у соломосепаратора зерноуборочного комбайна, включающего двухвальный клавишный соломотряс и битер с механизмом привода, пальцевые диски битера установлены в промежутках между клавишами на валу соломотряса, а изогнутые концы пальцев в верхнем положении располагаются выше сепарирующей плоскости клавиш. На фиг. 1 изображена схема предлагаемого соломосепаратора, вид сзади на фиг. 2 пальцевый диск, вид сбоку на фиг. 3 - технологический процесс работы соломосепаратора. Соломосепаратор установлен в корпусе 1, в подшипниковых узлах 2 которого закреплен коленчатый вал 3. На коленчатом валу 3 имеются коренные 4 и шатунные 5 шейки. Клавиши 6 соломотряса шарнирно установлены на коленчатом валу 3 на шатунных шейках 5. На уровне коренных шеек 4 жестко закреплены пальцевые диски 7. Каждый диск имеет разъемную втулку 8 (для монтажа) и диск 9, к которому прикреплены изогнутые пальцы 10. Пальцевые диски 7 крепятся на коренных шейках 4 фиксаторами 11 с возможностью регулировки положения относительно коленчатого вала 3. Диски имеют изогнутые пальцы 10 различной длины, которые описывают окружности диаметром отдо . Соломосепаратор работает следующим образом. Коленчатый вал 3, вращаясь, сообщает колебательное рабочее движение установленным на нем клавишам 6 соломотряса. При этом солома 12 протряхивается и перемещается вдоль клавиш, а находящееся в нем зерно 13 выделяется из соломы и просеивается в отверстия 14 клавиш. Однако некоторые зерна могут застревать в соломе и не просеиваться. Их выделение осуществляется пальцевыми дисками 7, которые при вращении с угловой скоростьюактивно воздействуют на солому, разрыхляя ее и подбрасывая вверх на высотуотносительно поверхности клавиш. Высота выхода изогнутых пальцев 10 над уровнем клавиш 6 регулируется посредством поворота механизма крепления 11 относительно коленчатого вала 3. Благодаря изогнутости предотвращается наматывание соломы на пальцы 10 битера, а изменение величины выхода пальцев 10 над поверхностью клавиш 5 изменяется в пределах отдои выбирается в зависимости от вида убираемой культуры, массы проходящей соломы и ее состояния. При движении соломы вдоль клавиш 6 зерно просыпается в отверстия клавиш 14, а при воздействие пальцевого диска 7 выделение происходит интенсивней. Предлагаемое устройство может быть установлено на различных видах зерноуборочных комбайнов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
