Способ сооружения ложа хвостохранилища

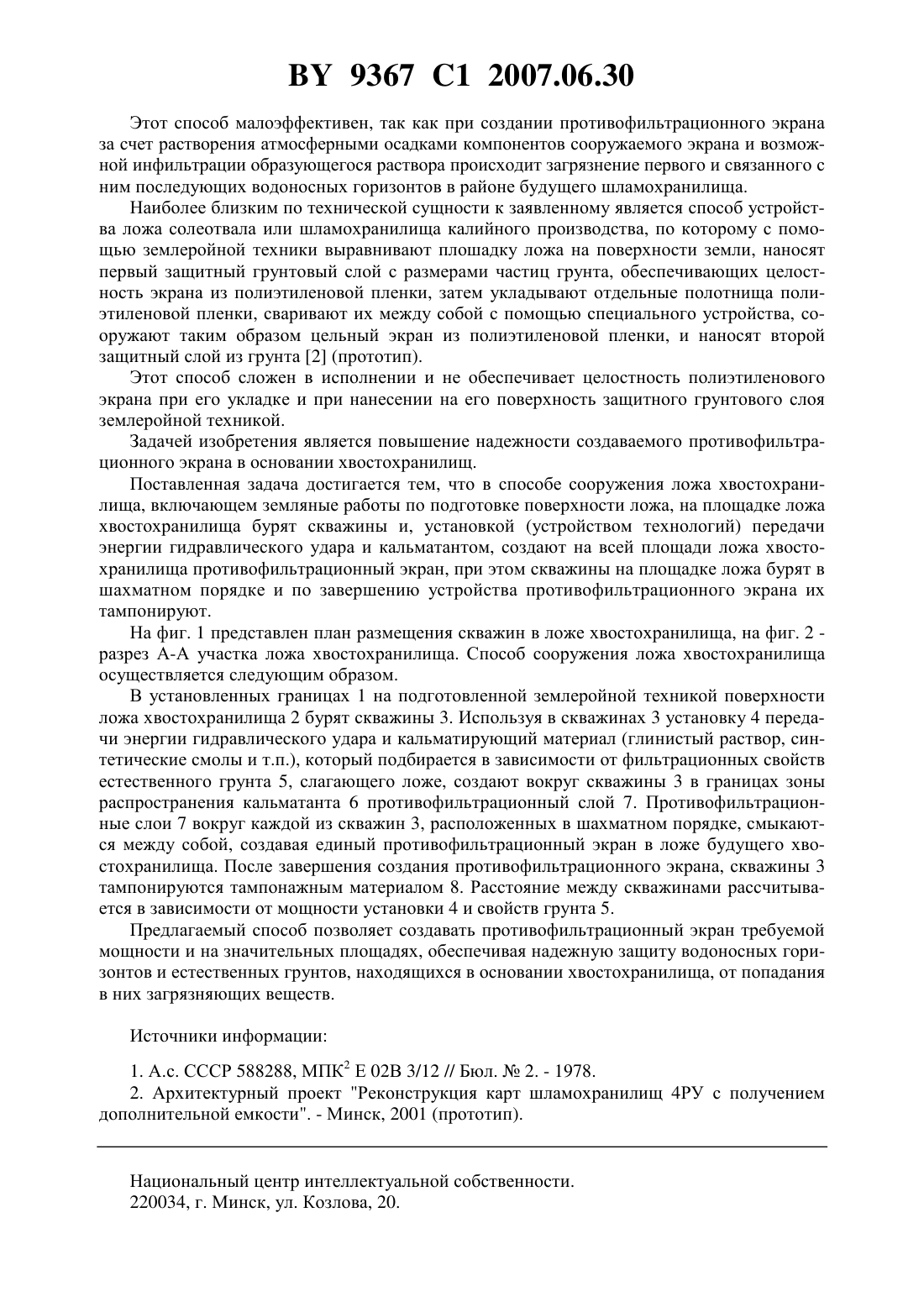

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ СООРУЖЕНИЯ ЛОЖА ХВОСТОХРАНИЛИЩА(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Смычник Анатолий Данилович Войтенко Владимир Сергеевич Чернобай Леонид Александрович Каштальян Михаил Николаевич Иванов Геннадий Павлович Шемет Сергей Федорович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(56) Архитектурный проект Реконструкция карт шламохранилищ 4 РУ с получением дополнительной емкости. - Минск,2001. - С. 53-56.588288, 1978.1681001 1, 1991.163118, 1964.400661, 1974.(57) Способ сооружения ложа хвостохранилища, включающий подготовку поверхности ложа, отличающийся тем, что в шахматном порядке на поверхности ложа бурят скважины, через которые посредством энергии гидравлического удара и кальматирующего материала создают на всей площади ложа хвостохранилища противофильтрационный экран,по завершению сооружения которого скважины тампонируют. Изобретение относится к горному делу и может быть использовано при организации хвостового хозяйства в калийной промышленности или другой промышленности, где жидкие или водорастворимые отходы производства складируются на поверхности земли. Известен способ создания противофильтрационного экрана в основании шламохранилища, по которому на поверхность полимерной пленки в ложе хранилища наносят слои из глинистых частиц, хлористого калия и хлористого натрия 1. 9367 1 2007.06.30 Этот способ малоэффективен, так как при создании противофильтрационного экрана за счет растворения атмосферными осадками компонентов сооружаемого экрана и возможной инфильтрации образующегося раствора происходит загрязнение первого и связанного с ним последующих водоносных горизонтов в районе будущего шламохранилища. Наиболее близким по технической сущности к заявленному является способ устройства ложа солеотвала или шламохранилища калийного производства, по которому с помощью землеройной техники выравнивают плошадку ложа на поверхности земли, наносят первый защитный грунтовый слой с размерами частиц грунта, обеспечивающих целостность экрана из полиэтиленовой пленки, затем укладывают отдельные полотнища полиэтиленовой пленки, сваривают их между собой с помощью специального устройства, сооружают таким образом цельный экран из полиэтиленовой пленки, и наносят второй защитный слой из грунта 2 (прототип). Этот способ сложен в исполнении и не обеспечивает целостность полиэтиленового экрана при его укладке и при нанесении на его поверхность защитного грунтового слоя землеройной техникой. Задачей изобретения является повышение надежности создаваемого противофильтрационного экрана в основании хвостохранилищ. Поставленная задача достигается тем, что в способе сооружения ложа хвостохранилища, включающем земляные работы по подготовке поверхности ложа, на площадке ложа хвостохранилища бурят скважины и, установкой (устройством технологий) передачи энергии гидравлического удара и кальматантом, создают на всей площади ложа хвостохранилища противофильтрационный экран, при этом скважины на площадке ложа бурят в шахматном порядке и по завершению устройства противофильтрационного экрана их тампонируют. На фиг. 1 представлен план размещения скважин в ложе хвостохранилища, на фиг. 2 разрез А-А участка ложа хвостохранилища. Способ сооружения ложа хвостохранилища осуществляется следующим образом. В установленных границах 1 на подготовленной землеройной техникой поверхности ложа хвостохранилища 2 бурят скважины 3. Используя в скважинах 3 установку 4 передачи энергии гидравлического удара и кальматирующий материал (глинистый раствор, синтетические смолы и т.п.), который подбирается в зависимости от фильтрационных свойств естественного грунта 5, слагающего ложе, создают вокруг скважины 3 в границах зоны распространения кальматанта 6 противофильтрационный слой 7. Противофильтрационные слои 7 вокруг каждой из скважин 3, расположенных в шахматном порядке, смыкаются между собой, создавая единый противофильтрационный экран в ложе будущего хвостохранилища. После завершения создания противофильтрационного экрана, скважины 3 тампонируются тампонажным материалом 8. Расстояние между скважинами рассчитывается в зависимости от мощности установки 4 и свойств грунта 5. Предлагаемый способ позволяет создавать противофильтрационный экран требуемой мощности и на значительных площадях, обеспечивая надежную защиту водоносных горизонтов и естественных грунтов, находящихся в основании хвостохранилища, от попадания в них загрязняющих веществ. Источники информации 1. А.с. СССР 588288, МПК 2 Е 02 В 3/12 // Бюл.2. - 1978. 2. Архитектурный проект Реконструкция карт шламохранилищ 4 РУ с получением дополнительной емкости. - Минск, 2001 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
