Машина для изготовления вощины

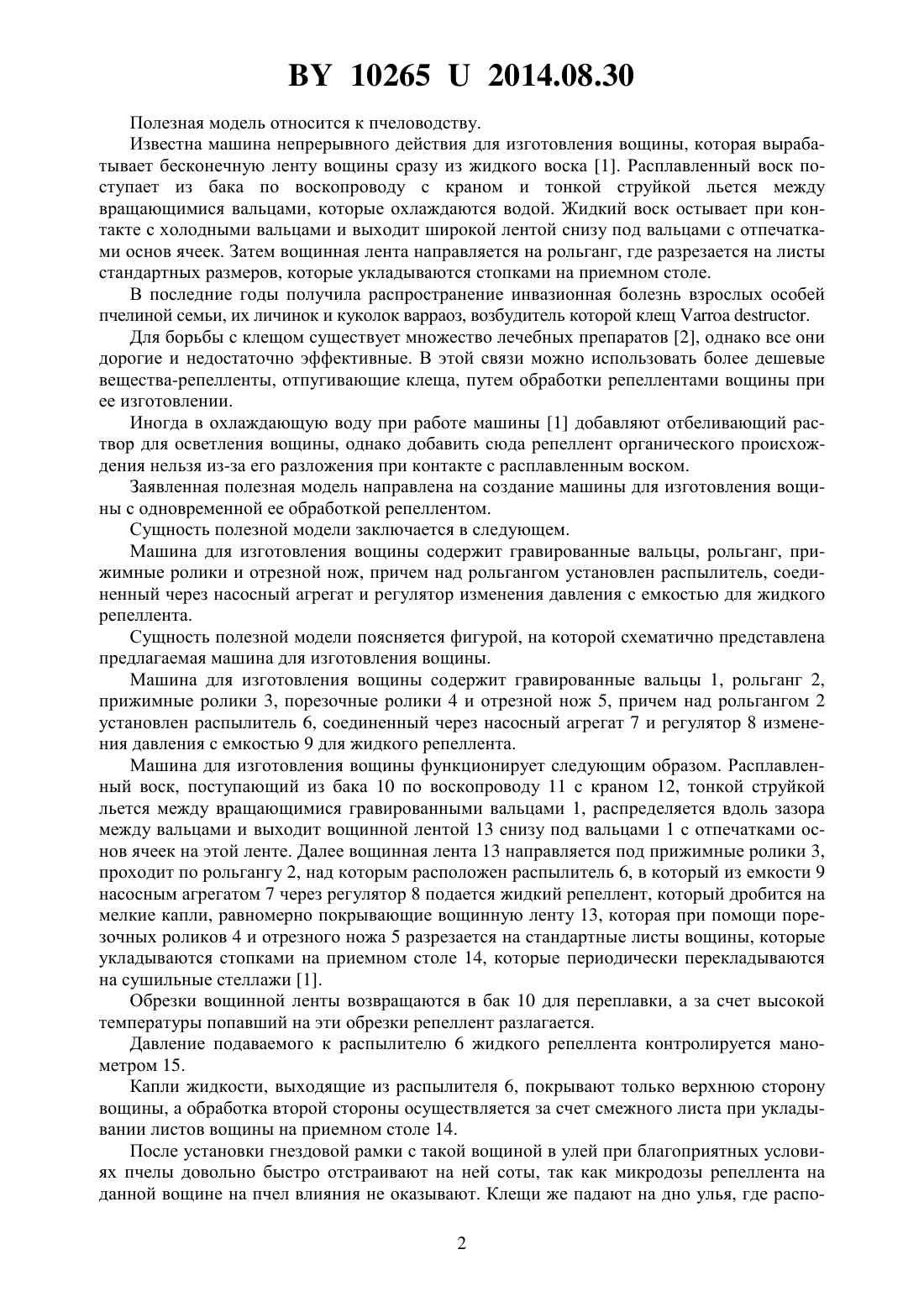

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ ВОЩИНЫ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Халько Николай Викторович Ладутько Сергей Николаевич Халько Анастасия Николаевна Пестис Павел Витольдович Демкин Леонид Леонидович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Машина для изготовления вощины, содержащая гравированные вальцы, рольганг,прижимные ролики, порезочные ролики и отрезной нож, отличающаяся тем, что над рольгангом установлен распылитель, соединенный через насосный агрегат и регулятор изменения давления с емкостью для жидкого репеллента. 102652014.08.30 Полезная модель относится к пчеловодству. Известна машина непрерывного действия для изготовления вощины, которая вырабатывает бесконечную ленту вощины сразу из жидкого воска 1. Расплавленный воск поступает из бака по воскопроводу с краном и тонкой струйкой льется между вращающимися вальцами, которые охлаждаются водой. Жидкий воск остывает при контакте с холодными вальцами и выходит широкой лентой снизу под вальцами с отпечатками основ ячеек. Затем вощинная лента направляется на рольганг, где разрезается на листы стандартных размеров, которые укладываются стопками на приемном столе. В последние годы получила распространение инвазионная болезнь взрослых особей пчелиной семьи, их личинок и куколок варраоз, возбудитель которой клещ. Для борьбы с клещом существует множество лечебных препаратов 2, однако все они дорогие и недостаточно эффективные. В этой связи можно использовать более дешевые вещества-репелленты, отпугивающие клеща, путем обработки репеллентами вощины при ее изготовлении. Иногда в охлаждающую воду при работе машины 1 добавляют отбеливающий раствор для осветления вощины, однако добавить сюда репеллент органического происхождения нельзя из-за его разложения при контакте с расплавленным воском. Заявленная полезная модель направлена на создание машины для изготовления вощины с одновременной ее обработкой репеллентом. Сущность полезной модели заключается в следующем. Машина для изготовления вощины содержит гравированные вальцы, рольганг, прижимные ролики и отрезной нож, причем над рольгангом установлен распылитель, соединенный через насосный агрегат и регулятор изменения давления с емкостью для жидкого репеллента. Сущность полезной модели поясняется фигурой, на которой схематично представлена предлагаемая машина для изготовления вощины. Машина для изготовления вощины содержит гравированные вальцы 1, рольганг 2,прижимные ролики 3, порезочные ролики 4 и отрезной нож 5, причем над рольгангом 2 установлен распылитель 6, соединенный через насосный агрегат 7 и регулятор 8 изменения давления с емкостью 9 для жидкого репеллента. Машина для изготовления вощины функционирует следующим образом. Расплавленный воск, поступающий из бака 10 по воскопроводу 11 с краном 12, тонкой струйкой льется между вращающимися гравированными вальцами 1, распределяется вдоль зазора между вальцами и выходит вощинной лентой 13 снизу под вальцами 1 с отпечатками основ ячеек на этой ленте. Далее вощинная лента 13 направляется под прижимные ролики 3,проходит по рольгангу 2, над которым расположен распылитель 6, в который из емкости 9 насосным агрегатом 7 через регулятор 8 подается жидкий репеллент, который дробится на мелкие капли, равномерно покрывающие вощинную ленту 13, которая при помощи порезочных роликов 4 и отрезного ножа 5 разрезается на стандартные листы вощины, которые укладываются стопками на приемном столе 14, которые периодически перекладываются на сушильные стеллажи 1. Обрезки вощинной ленты возвращаются в бак 10 для переплавки, а за счет высокой температуры попавший на эти обрезки репеллент разлагается. Давление подаваемого к распылителю 6 жидкого репеллента контролируется манометром 15. Капли жидкости, выходящие из распылителя 6, покрывают только верхнюю сторону вощины, а обработка второй стороны осуществляется за счет смежного листа при укладывании листов вощины на приемном столе 14. После установки гнездовой рамки с такой вощиной в улей при благоприятных условиях пчелы довольно быстро отстраивают на ней соты, так как микродозы репеллента на данной вощине на пчел влияния не оказывают. Клещи же падают на дно улья, где распо 2 102652014.08.30 лагают клещеуловители в виде листов плотной бумаги или полиэтиленовой пленки, которые покрыты тонким слоем растительного масла 2 и которые периодически заменяют новыми листами, а использованные листы сжигают. Предлагаемая машина может быть изготовлена на базе машины фирмыдля непрерывного производства вощины 1. Производительность этой машины согласно ее технической характеристики равна 3040 кг вощины в смену. Если учесть, что в 1 кг вощины содержится 14-16 листов размером 410260 мм 4, то производительность составит 450-600 листов в смену при среднем их количестве 15 шт. в 1 кг. Приняв чистое рабочее время смены 5 ч, получим, что за 1 ч из машины выходит 90-120 листов вощины, или 1,5-2,0 листа в 1 мин. Длина гравировальных вальцов 1 составляет 600 мм, значит, первоначально ширина вощинной ленты будет близка к этой величине, поэтому высота распылителя над рольгангом, по которому перемещается вощинная лента, должна быть порядка 300 мм при угле факела распыла 90. Вощинная лента обрезается двумя вращающимися порезочными роликами 4 по краям и третьим - ровно по середине. Из одной ленты получаются уже две, которые затем обрезаются ножом 5 на определенную длину, то есть 410 мм при ширине 260 мм. При производительности 1,5-2,0 листа вощина в 1 мин скорость передвижения вощинной лентысоставит 0,5 м/мин. Тогда площадь вощинной ленты 13, которую надо обработать за 1 мин, будет равна 60503000 см 2. В качестве емкости (150 л) и насосного агрегата можно принять блок дозирования раствора МДР-3,5, выпускаемый ООО НПП Белама плюс 3. Регулятор давления с манометром может быть от любого опрыскивателя. По нашим исследованиям, указанный насосный агрегат развивает давление 0,3 МПа. В качестве распылителя 6 можно принять широкоугольный плоскоструйный распыливающий наконечник фирмы 5 марки ТТ 1001, который при давлении 3,0 бара (0,3 МПа) имеет производительность 0,39 л/мин и обеспечивает распыл , где преобладают капли 137-177 мкм. Плотность покрытия капельной жидкостью вощинной ленты будет равна 0,391000 П 0,13 мл / см 2 . 3000 Для расчетов примем размер капли 150 мкм, то есть 0,15 мм. Тогда ее объем составит 1 3,1430,1530,00177 мм 3. 6 6 Учитывая, что 7 мл - это /мм 3, получим плотность покрытия каплями 0,1373,4 шт. / см 2 . П 10,0017 Такая плотность покрытия обеспечит хорошее качество обработка вощины репеллентом и незначительно ее влажность. В качестве репеллента можно использовать укропное масло, или хвойный экстракт,или экстракт цветков багульника, или экстракт пижмы, или экстракт стручкового перца. Внедрение предложений машины для изготовления вощины в производство позволит проводить активную борьбу с клещом , что оздоровит пчелиные семьи и обеспечит значительное увеличение продукции пчеловодства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
