Приспособление к транспортеру-загрузчику картофеля для протравливания клубнеплодов жидким препаратом

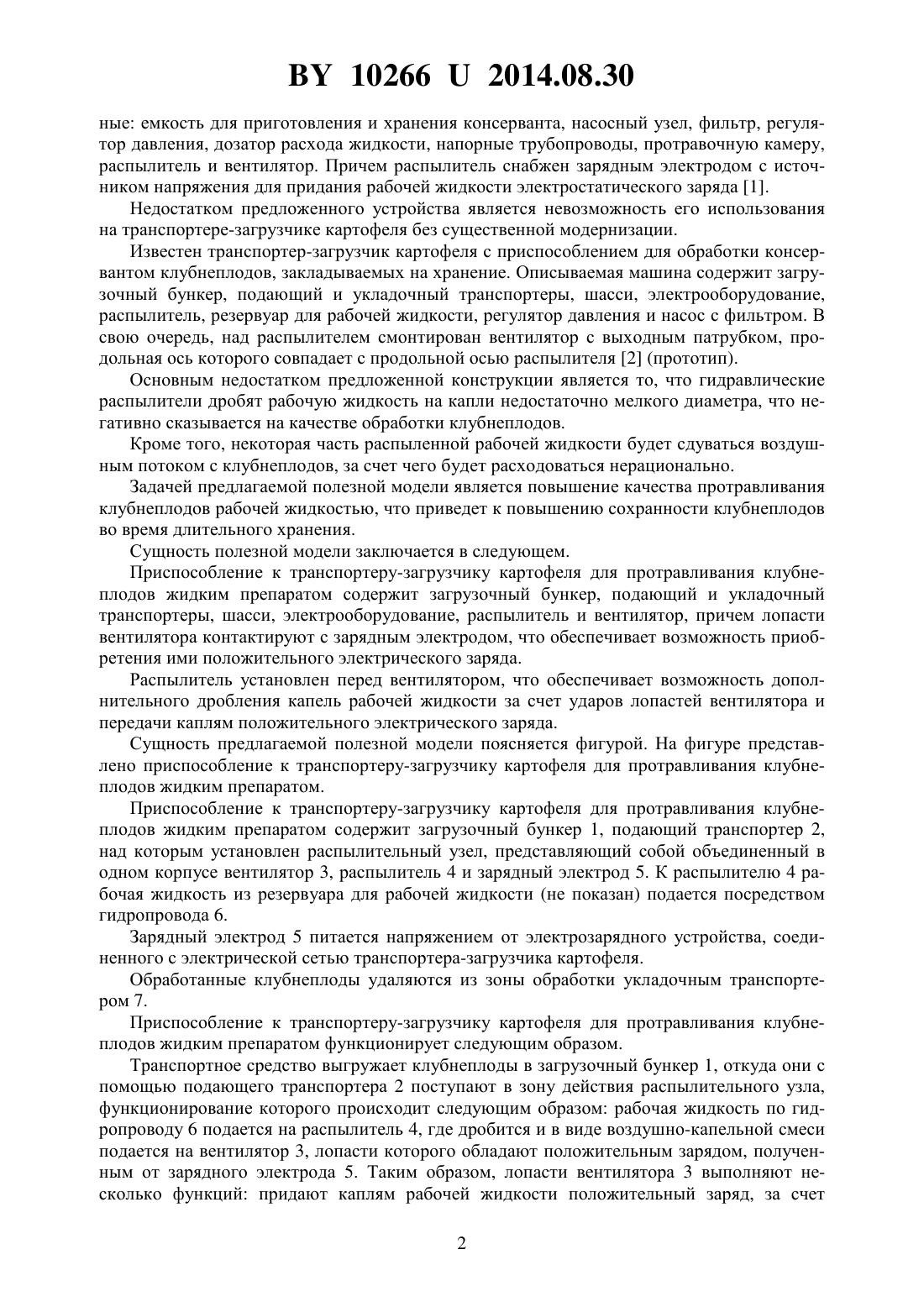

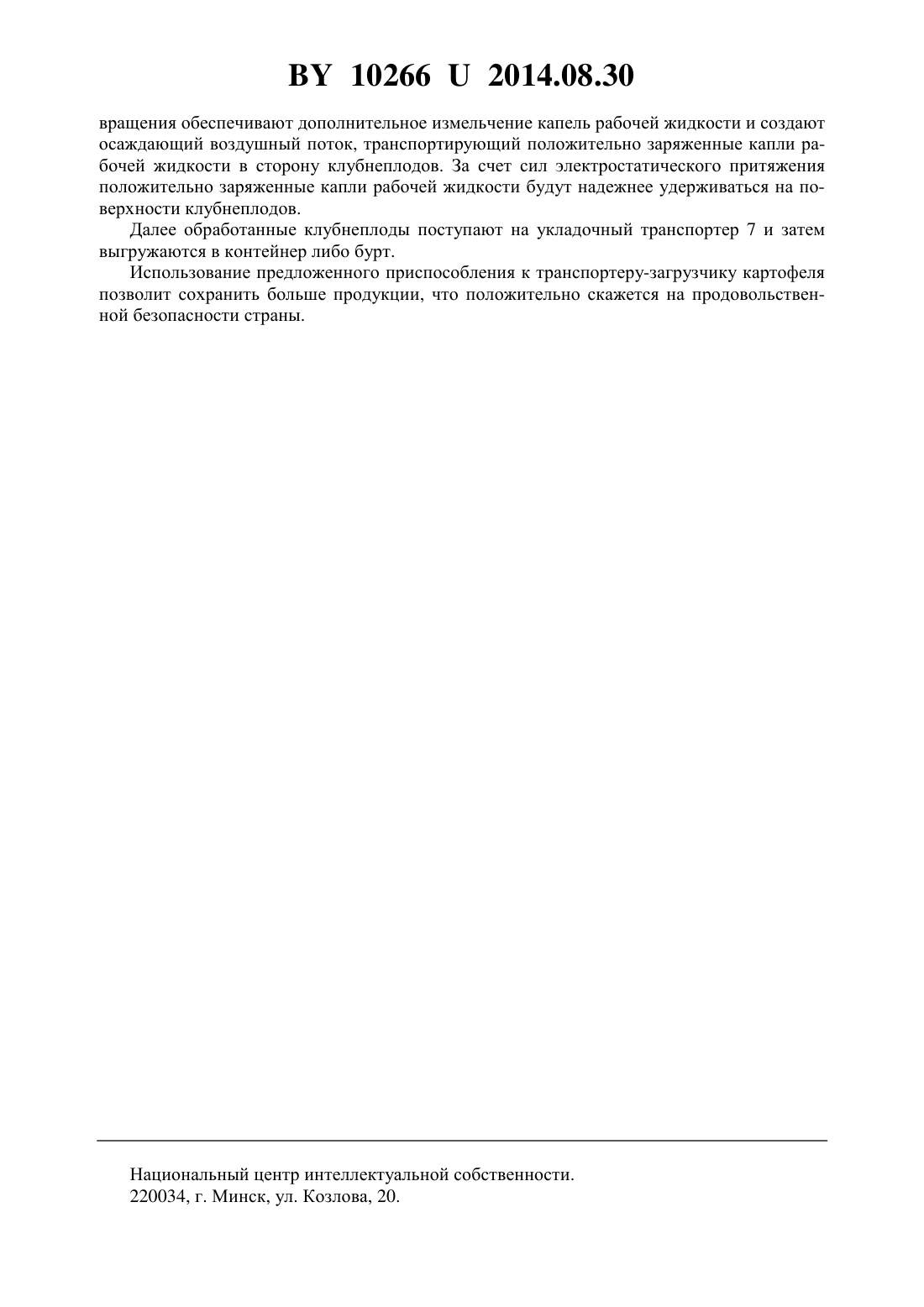

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ К ТРАНСПОРТЕРУ-ЗАГРУЗЧИКУ КАРТОФЕЛЯ ДЛЯ ПРОТРАВЛИВАНИЯ КЛУБНЕПЛОДОВ ЖИДКИМ ПРЕПАРАТОМ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Автор Бычек Павел Николаевич(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Приспособление к транспортеру-загрузчику картофеля для протравливания клубнеплодов жидким препаратом, содержащее загрузочный бункер, подающий и укладочный транспортеры, шасси, электрооборудование, распылитель и вентилятор, отличающееся тем, что лопасти вентилятора контактируют с зарядным электродом, обеспечивающим возможность приобретения ими положительного электрического заряда. 2. Приспособление по п. 1, отличающееся тем, что распылитель установлен перед лопастями вентилятора, что обеспечивает возможность дополнительного дробления капель рабочей жидкости за счет ударов лопастей вентилятора и передачи им положительного электрического заряда. Предлагаемое приспособление относится преимущественно к сельскому хозяйству, а именно к машинам и оборудованию, повышающим сохранность закладываемого на хранения урожая клубнеплодов. Известно устройство к самоходному корнеклубнеуборочному комбайну для обработки корнеклубнеплодов жидкими консервантами, содержащее последовательно установлен 102662014.08.30 ные емкость для приготовления и хранения консерванта, насосный узел, фильтр, регулятор давления, дозатор расхода жидкости, напорные трубопроводы, протравочную камеру,распылитель и вентилятор. Причем распылитель снабжен зарядным электродом с источником напряжения для придания рабочей жидкости электростатического заряда 1. Недостатком предложенного устройства является невозможность его использования на транспортере-загрузчике картофеля без существенной модернизации. Известен транспортер-загрузчик картофеля с приспособлением для обработки консервантом клубнеплодов, закладываемых на хранение. Описываемая машина содержит загрузочный бункер, подающий и укладочный транспортеры, шасси, электрооборудование,распылитель, резервуар для рабочей жидкости, регулятор давления и насос с фильтром. В свою очередь, над распылителем смонтирован вентилятор с выходным патрубком, продольная ось которого совпадает с продольной осью распылителя 2 (прототип). Основным недостатком предложенной конструкции является то, что гидравлические распылители дробят рабочую жидкость на капли недостаточно мелкого диаметра, что негативно сказывается на качестве обработки клубнеплодов. Кроме того, некоторая часть распыленной рабочей жидкости будет сдуваться воздушным потоком с клубнеплодов, за счет чего будет расходоваться нерационально. Задачей предлагаемой полезной модели является повышение качества протравливания клубнеплодов рабочей жидкостью, что приведет к повышению сохранности клубнеплодов во время длительного хранения. Сущность полезной модели заключается в следующем. Приспособление к транспортеру-загрузчику картофеля для протравливания клубнеплодов жидким препаратом содержит загрузочный бункер, подающий и укладочный транспортеры, шасси, электрооборудование, распылитель и вентилятор, причем лопасти вентилятора контактируют с зарядным электродом, что обеспечивает возможность приобретения ими положительного электрического заряда. Распылитель установлен перед вентилятором, что обеспечивает возможность дополнительного дробления капель рабочей жидкости за счет ударов лопастей вентилятора и передачи каплям положительного электрического заряда. Сущность предлагаемой полезной модели поясняется фигурой. На фигуре представлено приспособление к транспортеру-загрузчику картофеля для протравливания клубнеплодов жидким препаратом. Приспособление к транспортеру-загрузчику картофеля для протравливания клубнеплодов жидким препаратом содержит загрузочный бункер 1, подающий транспортер 2,над которым установлен распылительный узел, представляющий собой объединенный в одном корпусе вентилятор 3, распылитель 4 и зарядный электрод 5. К распылителю 4 рабочая жидкость из резервуара для рабочей жидкости (не показан) подается посредством гидропровода 6. Зарядный электрод 5 питается напряжением от электрозарядного устройства, соединенного с электрической сетью транспортера-загрузчика картофеля. Обработанные клубнеплоды удаляются из зоны обработки укладочным транспортером 7. Приспособление к транспортеру-загрузчику картофеля для протравливания клубнеплодов жидким препаратом функционирует следующим образом. Транспортное средство выгружает клубнеплоды в загрузочный бункер 1, откуда они с помощью подающего транспортера 2 поступают в зону действия распылительного узла,функционирование которого происходит следующим образом рабочая жидкость по гидропроводу 6 подается на распылитель 4, где дробится и в виде воздушно-капельной смеси подается на вентилятор 3, лопасти которого обладают положительным зарядом, полученным от зарядного электрода 5. Таким образом, лопасти вентилятора 3 выполняют несколько функций придают каплям рабочей жидкости положительный заряд, за счет 2 102662014.08.30 вращения обеспечивают дополнительное измельчение капель рабочей жидкости и создают осаждающий воздушный поток, транспортирующий положительно заряженные капли рабочей жидкости в сторону клубнеплодов. За счет сил электростатического притяжения положительно заряженные капли рабочей жидкости будут надежнее удерживаться на поверхности клубнеплодов. Далее обработанные клубнеплоды поступают на укладочный транспортер 7 и затем выгружаются в контейнер либо бурт. Использование предложенного приспособления к транспортеру-загрузчику картофеля позволит сохранить больше продукции, что положительно скажется на продовольственной безопасности страны. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
