Дренажная труба

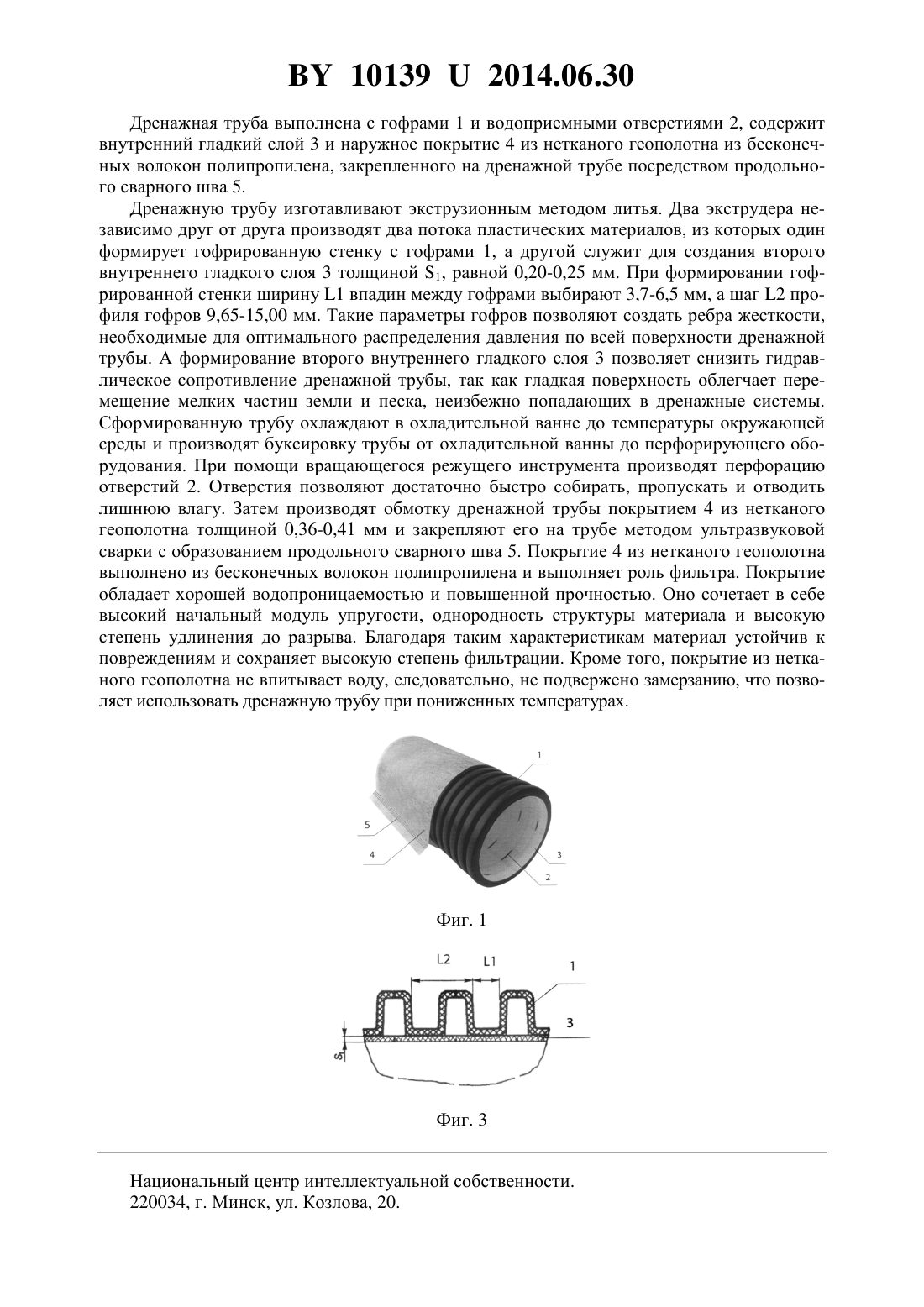

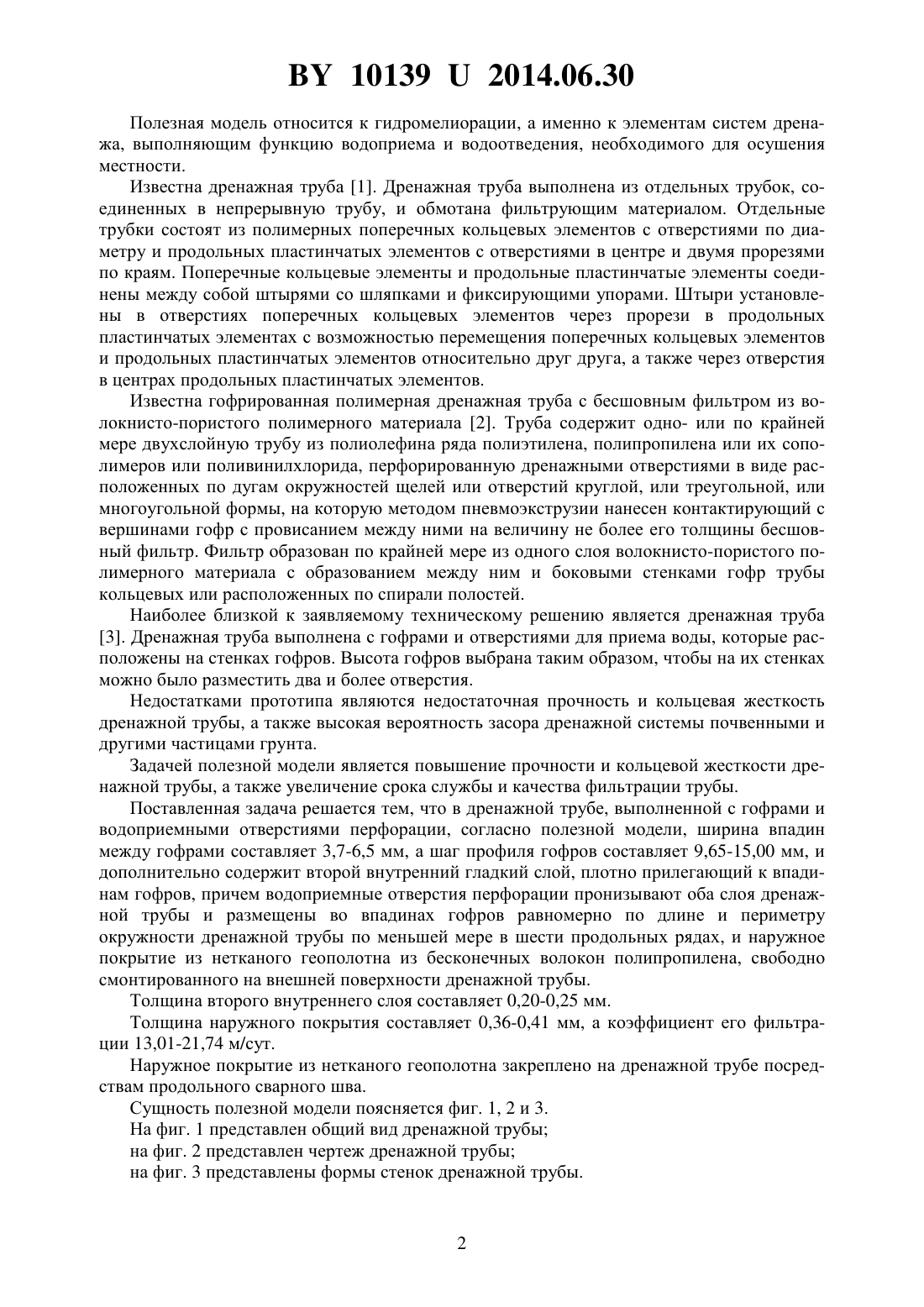

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Инвет(72) Авторы Громадко Сергей Николаевич Смулько Эдуард Иосифович Нарубин Александр Константинович Макоед Владимир Михайлович(73) Патентообладатель Открытое акционерное общество Инвет(57) 1. Дренажная труба, выполненная с гофрами и водоприемными отверстиями перфорации, отличающаяся тем, что ширина впадин между гофрами составляет 3,7-6,5 мм, а шаг профиля гофров составляет 9,65-15,00 мм, и дополнительно содержит второй внутренний гладкий слой, плотно прилегающий к впадинам гофров, причем водоприемные отверстия перфорации пронизывают оба слоя дренажной трубы и размещены во впадинах гофров равномерно по длине и периметру окружности дренажной трубы по меньшей мере в шести продольных рядах, и наружное покрытие из нетканого геополотна из бесконечных волокон полипропилена, свободно смонтированного на внешней поверхности дренажной трубы. 2. Дренажная труба по п. 1, отличающаяся тем, что толщина второго внутреннего слоя составляет 0,20-0,25 мм. 3. Дренажная труба по п. 1, отличающаяся тем, что толщина наружного покрытия составляет 0,36-0,41 мм, а коэффициент его фильтрации 13,01-21,74 м/сут. 4. Дренажная труба по п. 1, отличающаяся тем, что наружное покрытие из нетканого геополотна закреплено на дренажной трубе посредством продольного сварного шва. 101392014.06.30 Полезная модель относится к гидромелиорации, а именно к элементам систем дренажа, выполняющим функцию водоприема и водоотведения, необходимого для осушения местности. Известна дренажная труба 1. Дренажная труба выполнена из отдельных трубок, соединенных в непрерывную трубу, и обмотана фильтрующим материалом. Отдельные трубки состоят из полимерных поперечных кольцевых элементов с отверстиями по диаметру и продольных пластинчатых элементов с отверстиями в центре и двумя прорезями по краям. Поперечные кольцевые элементы и продольные пластинчатые элементы соединены между собой штырями со шляпками и фиксирующими упорами. Штыри установлены в отверстиях поперечных кольцевых элементов через прорези в продольных пластинчатых элементах с возможностью перемещения поперечных кольцевых элементов и продольных пластинчатых элементов относительно друг друга, а также через отверстия в центрах продольных пластинчатых элементов. Известна гофрированная полимерная дренажная труба с бесшовным фильтром из волокнисто-пористого полимерного материала 2. Труба содержит одно- или по крайней мере двухслойную трубу из полиолефина ряда полиэтилена, полипропилена или их сополимеров или поливинилхлорида, перфорированную дренажными отверстиями в виде расположенных по дугам окружностей щелей или отверстий круглой, или треугольной, или многоугольной формы, на которую методом пневмоэкструзии нанесен контактирующий с вершинами гофр с провисанием между ними на величину не более его толщины бесшовный фильтр. Фильтр образован по крайней мере из одного слоя волокнисто-пористого полимерного материала с образованием между ним и боковыми стенками гофр трубы кольцевых или расположенных по спирали полостей. Наиболее близкой к заявляемому техническому решению является дренажная труба 3. Дренажная труба выполнена с гофрами и отверстиями для приема воды, которые расположены на стенках гофров. Высота гофров выбрана таким образом, чтобы на их стенках можно было разместить два и более отверстия. Недостатками прототипа являются недостаточная прочность и кольцевая жесткость дренажной трубы, а также высокая вероятность засора дренажной системы почвенными и другими частицами грунта. Задачей полезной модели является повышение прочности и кольцевой жесткости дренажной трубы, а также увеличение срока службы и качества фильтрации трубы. Поставленная задача решается тем, что в дренажной трубе, выполненной с гофрами и водоприемными отверстиями перфорации, согласно полезной модели, ширина впадин между гофрами составляет 3,7-6,5 мм, а шаг профиля гофров составляет 9,65-15,00 мм, и дополнительно содержит второй внутренний гладкий слой, плотно прилегающий к впадинам гофров, причем водоприемные отверстия перфорации пронизывают оба слоя дренажной трубы и размещены во впадинах гофров равномерно по длине и периметру окружности дренажной трубы по меньшей мере в шести продольных рядах, и наружное покрытие из нетканого геополотна из бесконечных волокон полипропилена, свободно смонтированного на внешней поверхности дренажной трубы. Толщина второго внутреннего слоя составляет 0,20-0,25 мм. Толщина наружного покрытия составляет 0,36-0,41 мм, а коэффициент его фильтрации 13,01-21,74 м/сут. Наружное покрытие из нетканого геополотна закреплено на дренажной трубе посредствам продольного сварного шва. Сущность полезной модели поясняется фиг. 1, 2 и 3. На фиг. 1 представлен общий вид дренажной трубы на фиг. 2 представлен чертеж дренажной трубы на фиг. 3 представлены формы стенок дренажной трубы. 101392014.06.30 Дренажная труба выполнена с гофрами 1 и водоприемными отверстиями 2, содержит внутренний гладкий слой 3 и наружное покрытие 4 из нетканого геополотна из бесконечных волокон полипропилена, закрепленного на дренажной трубе посредством продольного сварного шва 5. Дренажную трубу изготавливают экструзионным методом литья. Два экструдера независимо друг от друга производят два потока пластических материалов, из которых один формирует гофрированную стенку с гофрами 1, а другой служит для создания второго внутреннего гладкого слоя 3 толщиной 1, равной 0,20-0,25 мм. При формировании гофрированной стенки ширину 1 впадин между гофрами выбирают 3,7-6,5 мм, а шаг 2 профиля гофров 9,65-15,00 мм. Такие параметры гофров позволяют создать ребра жесткости,необходимые для оптимального распределения давления по всей поверхности дренажной трубы. А формирование второго внутреннего гладкого слоя 3 позволяет снизить гидравлическое сопротивление дренажной трубы, так как гладкая поверхность облегчает перемещение мелких частиц земли и песка, неизбежно попадающих в дренажные системы. Сформированную трубу охлаждают в охладительной ванне до температуры окружающей среды и производят буксировку трубы от охладительной ванны до перфорирующего оборудования. При помощи вращающегося режущего инструмента производят перфорацию отверстий 2. Отверстия позволяют достаточно быстро собирать, пропускать и отводить лишнюю влагу. Затем производят обмотку дренажной трубы покрытием 4 из нетканого геополотна толщиной 0,36-0,41 мм и закрепляют его на трубе методом ультразвуковой сварки с образованием продольного сварного шва 5. Покрытие 4 из нетканого геополотна выполнено из бесконечных волокон полипропилена и выполняет роль фильтра. Покрытие обладает хорошей водопроницаемостью и повышенной прочностью. Оно сочетает в себе высокий начальный модуль упругости, однородность структуры материала и высокую степень удлинения до разрыва. Благодаря таким характеристикам материал устойчив к повреждениям и сохраняет высокую степень фильтрации. Кроме того, покрытие из нетканого геополотна не впитывает воду, следовательно, не подвержено замерзанию, что позволяет использовать дренажную трубу при пониженных температурах. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
