Устройство для исследования реологических свойств эритроцитов

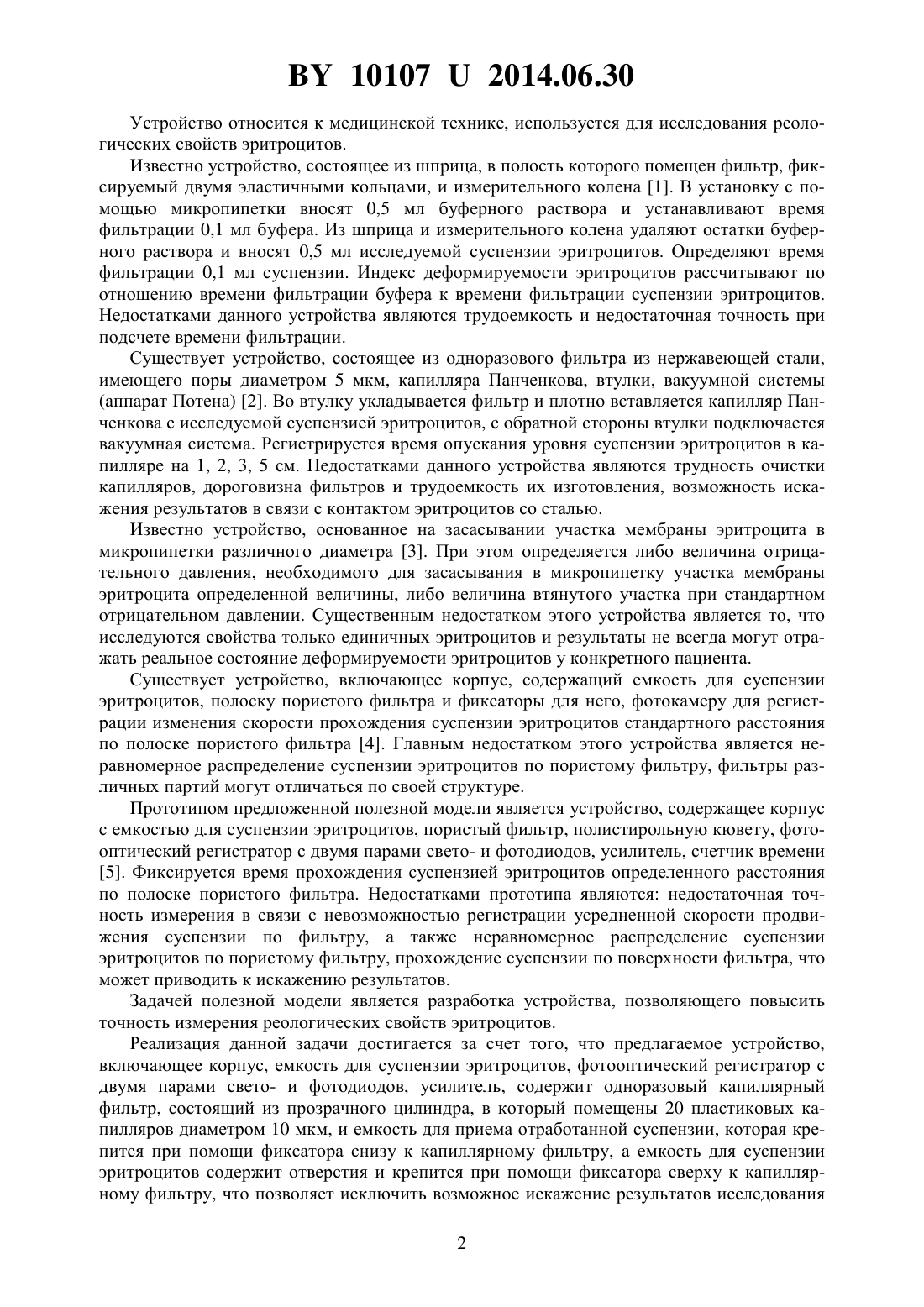

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ РЕОЛОГИЧЕСКИХ СВОЙСТВ ЭРИТРОЦИТОВ(71) Заявитель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(72) Авторы Козловский Владимир Иосифович Симанович Анна Валерьевна Дубас Ирина Олеговна Селезнева Ольга Михайловна(73) Патентообладатель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(57) Устройство для исследования реологических свойств эритроцитов, состоящее из корпуса, емкости для суспензии эритроцитов, фотооптического регистратора с двумя парами свето- и фотодиодов, усилителя, отличающееся тем, что в корпус устройства помещены емкость для суспензии эритроцитов, содержащая отверстия, и емкость для приема отработанной суспензии, между которыми зафиксирован одноразовый капиллярный фильтр, состоящий из прозрачного цилиндра, в который помещены 20 пластиковых капилляров диаметром 10 мкм. 101072014.06.30 Устройство относится к медицинской технике, используется для исследования реологических свойств эритроцитов. Известно устройство, состоящее из шприца, в полость которого помещен фильтр, фиксируемый двумя эластичными кольцами, и измерительного колена 1. В установку с помощью микропипетки вносят 0,5 мл буферного раствора и устанавливают время фильтрации 0,1 мл буфера. Из шприца и измерительного колена удаляют остатки буферного раствора и вносят 0,5 мл исследуемой суспензии эритроцитов. Определяют время фильтрации 0,1 мл суспензии. Индекс деформируемости эритроцитов рассчитывают по отношению времени фильтрации буфера к времени фильтрации суспензии эритроцитов. Недостатками данного устройства являются трудоемкость и недостаточная точность при подсчете времени фильтрации. Существует устройство, состоящее из одноразового фильтра из нержавеющей стали,имеющего поры диаметром 5 мкм, капилляра Панченкова, втулки, вакуумной системы(аппарат Потена) 2. Во втулку укладывается фильтр и плотно вставляется капилляр Панченкова с исследуемой суспензией эритроцитов, с обратной стороны втулки подключается вакуумная система. Регистрируется время опускания уровня суспензии эритроцитов в капилляре на 1, 2, 3, 5 см. Недостатками данного устройства являются трудность очистки капилляров, дороговизна фильтров и трудоемкость их изготовления, возможность искажения результатов в связи с контактом эритроцитов со сталью. Известно устройство, основанное на засасывании участка мембраны эритроцита в микропипетки различного диаметра 3. При этом определяется либо величина отрицательного давления, необходимого для засасывания в микропипетку участка мембраны эритроцита определенной величины, либо величина втянутого участка при стандартном отрицательном давлении. Существенным недостатком этого устройства является то, что исследуются свойства только единичных эритроцитов и результаты не всегда могут отражать реальное состояние деформируемости эритроцитов у конкретного пациента. Существует устройство, включающее корпус, содержащий емкость для суспензии эритроцитов, полоску пористого фильтра и фиксаторы для него, фотокамеру для регистрации изменения скорости прохождения суспензии эритроцитов стандартного расстояния по полоске пористого фильтра 4. Главным недостатком этого устройства является неравномерное распределение суспензии эритроцитов по пористому фильтру, фильтры различных партий могут отличаться по своей структуре. Прототипом предложенной полезной модели является устройство, содержащее корпус с емкостью для суспензии эритроцитов, пористый фильтр, полистирольную кювету, фотооптический регистратор с двумя парами свето- и фотодиодов, усилитель, счетчик времени 5. Фиксируется время прохождения суспензией эритроцитов определенного расстояния по полоске пористого фильтра. Недостатками прототипа являются недостаточная точность измерения в связи с невозможностью регистрации усредненной скорости продвижения суспензии по фильтру, а также неравномерное распределение суспензии эритроцитов по пористому фильтру, прохождение суспензии по поверхности фильтра, что может приводить к искажению результатов. Задачей полезной модели является разработка устройства, позволяющего повысить точность измерения реологических свойств эритроцитов. Реализация данной задачи достигается за счет того, что предлагаемое устройство,включающее корпус, емкость для суспензии эритроцитов, фотооптический регистратор с двумя парами свето- и фотодиодов, усилитель, содержит одноразовый капиллярный фильтр, состоящий из прозрачного цилиндра, в который помещены 20 пластиковых капилляров диаметром 10 мкм, и емкость для приема отработанной суспензии, которая крепится при помощи фиксатора снизу к капиллярному фильтру, а емкость для суспензии эритроцитов содержит отверстия и крепится при помощи фиксатора сверху к капиллярному фильтру, что позволяет исключить возможное искажение результатов исследования 2 101072014.06.30 за счет отсутствия прохождения суспензии по поверхности фильтра и обеспечить возможность регистрации усредненной скорости продвижения суспензии по фильтру. Полезная модель поясняется фигурой. На фигуре изображена схема устройства для исследования реологических свойств эритроцитов. Устройство для исследования реологических свойств эритроцитов состоит из корпуса прибора (1), емкости для суспензии эритроцитов (2), содержащей отверстия, и емкости для приема отработанной суспензии (3), между которыми при помощи фиксаторов (4) крепится одноразовый капиллярный фильтр (5), состоящий из прозрачного цилиндра, в который помещены 20 пластиковых капилляров диаметром 10 мкм, причем емкость для суспензии эритроцитов располагается сверху, а емкость для приема отработанной суспензии снизу от капиллярного фильтра, фотооптического регистратора с двумя парами свето(6) и фотодиодов (7), расположенных на фиксированном расстоянии, усилителя (8), включенного между фотодиодами фотооптического регистратора. Все манипуляции с клетками с целью сокращения потерь производят в силиконированной или пластиковой посуде (пробирки, пипетки, кюветы, трубочки). Для проведения исследования забор крови производят утром натощак из локтевой вены объемом 4,5 мл. Затем кровь помещают в чистую пластиковую или силиконированную пробирку, стабилизируют 0,5 мл 3,8 -ным раствором цитрата натрия. Производят выделение эритроцитов путем центрифугирования при 500-2000 об/мин трижды в течение510 мин с добавлением буферного раствора. Устройство работает следующим образом. Включают устройство для исследования реологических свойств эритроцитов. Емкость для суспензии эритроцитов (2) прикрепляют при помощи фиксатора (4) сверху к капиллярному фильтру (5), а емкость для приема отработанной суспензии (3) прикрепляют при помощи фиксатора (4) снизу к капиллярному фильтру (5) и затем помещают в корпус прибора (1). Вносят в емкость для суспензии эритроцитов (2) 0,5 мл исследуемой эритроцитарной суспензии. Через отверстия в емкости для суспензии эритроцитов (2) суспензия поступает на капиллярный фильтр (5). При продвижении суспензии эритроцитов по капиллярному фильтру между двумя парами свето- (6) и фотодиодов (7) регистрируют усредненную скорость распространения суспензии по фильтру за счет изменения оптического сигнала. Полученные данные обрабатывают с помощью компьютерной программы. Затем суспензия поступает в емкость для приема отработанной суспензии (3). После окончания исследования производят очистку и дезинфекцию емкости для суспензии эритроцитов и емкости для отработанной суспензии, оптической системы. Капиллярный фильтр заменяют на новый. Положительным эффектом предложенной полезной модели является то, что за счет использования капиллярного фильтра исследование максимально приближено к реальным условиям продвижения эритроцитов по капиллярам, отсутствует возможность прохождения суспензии по поверхности фильтра, а также появляется возможность регистрировать усредненную скорость продвижения суспензии по фильтру, что позволяет повысить точность измерения реологических свойств эритроцитов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
