Составной болт для арбалета

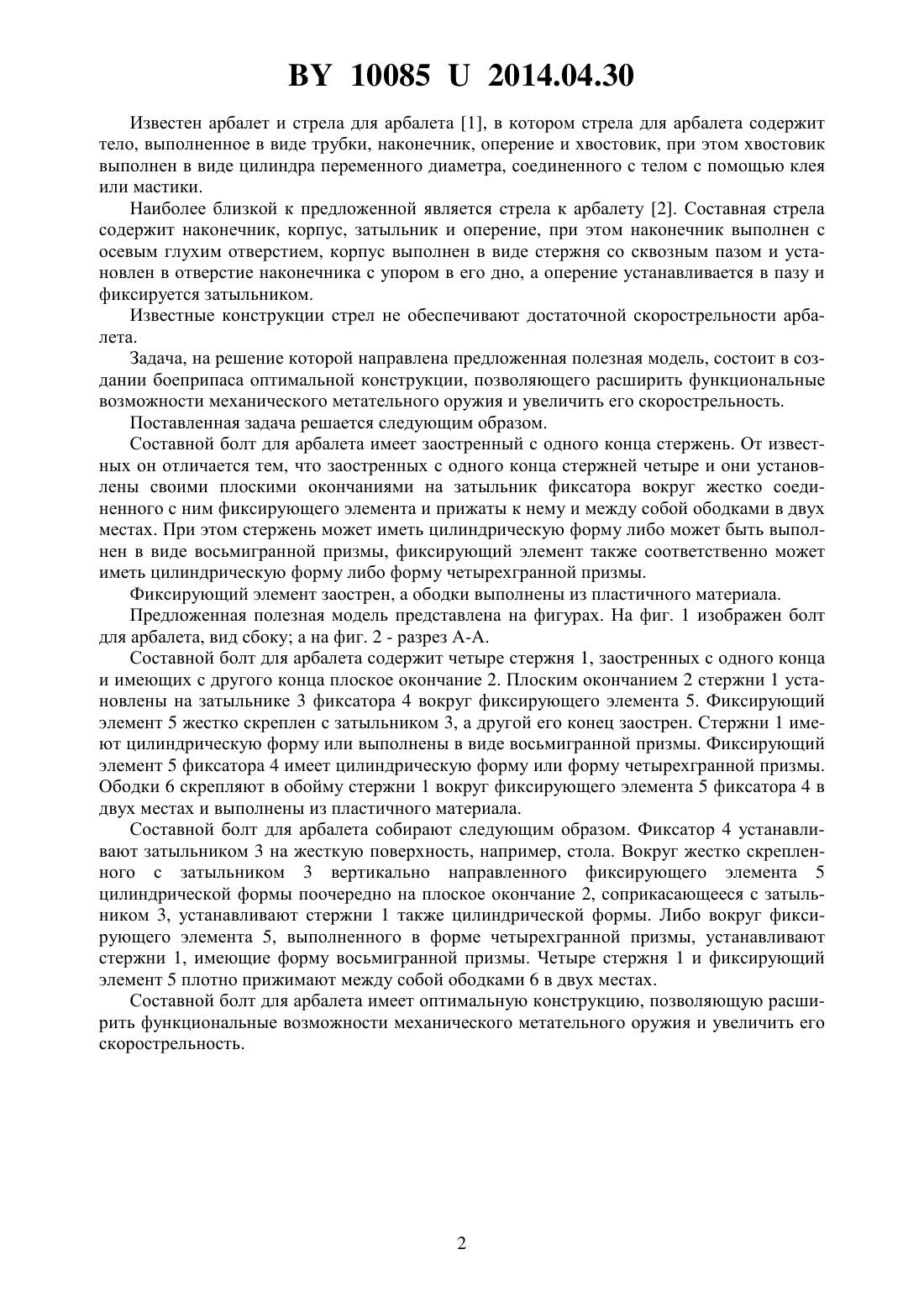

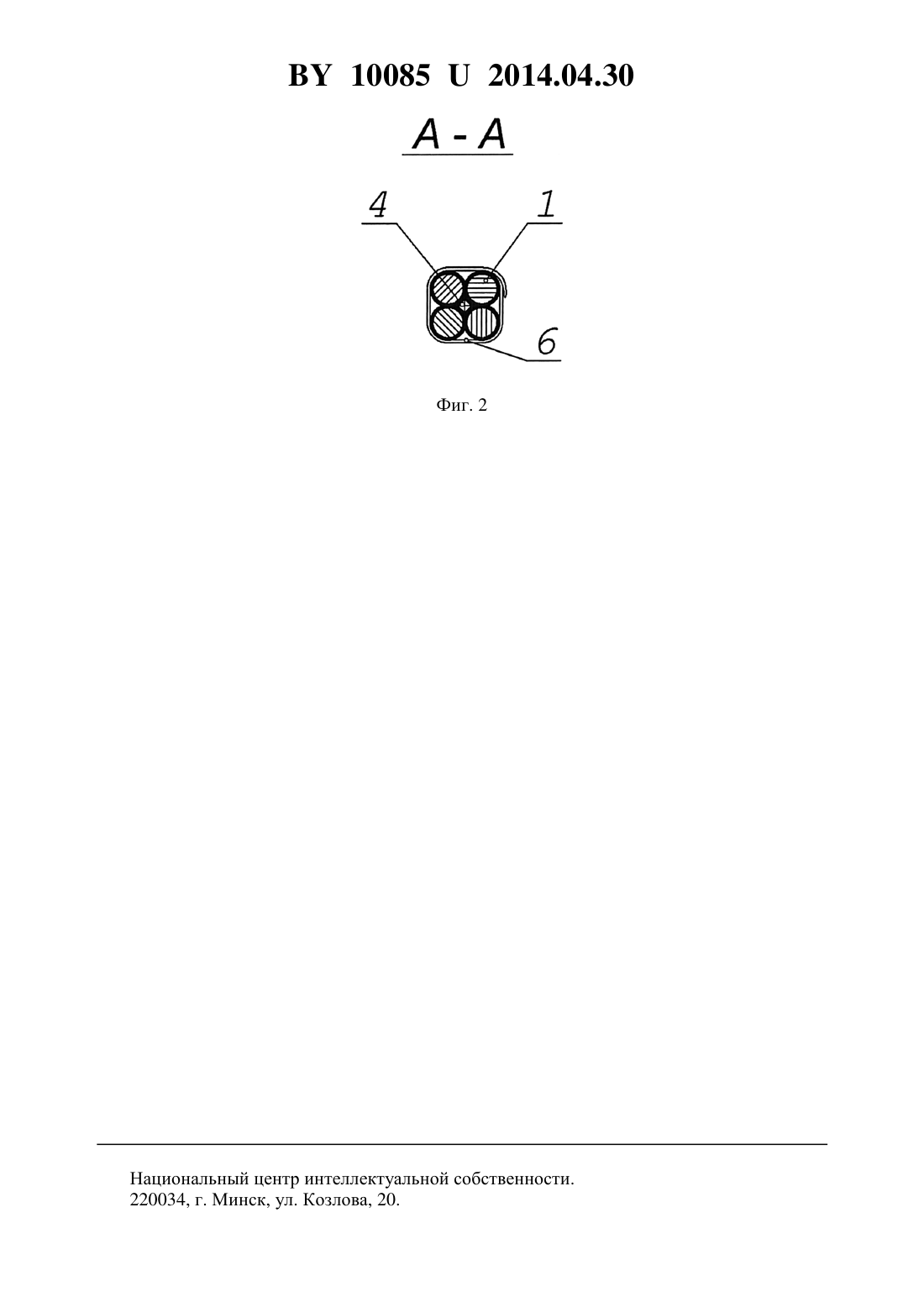

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОСТАВНОЙ БОЛТ ДЛЯ АРБАЛЕТА(71) Заявители Алешко Виталий Иванович Кучинский Анатолий Михайлович(72) Авторы Алешко Виталий Иванович Кучинский Анатолий Михайлович(73) Патентообладатели Алешко Виталий Иванович Кучинский Анатолий Михайлович(57) 1. Составной болт для арбалета, содержащий заостренный с одного конца стержень,отличающийся тем, что четыре стержня установлены своими плоскими окончаниями на затыльник фиксатора вокруг жестко с ним соединенного фиксирующего элемента и прижаты к нему и между собой ободками в двух местах. 2. Составной болт для арбалета по п. 1, отличающийся тем, что стержень и фиксирующий элемент выполнены цилиндрической формы. 3. Составной болт для арбалета по п. 1, отличающийся тем, что стержень имеет форму восьмигранной призмы, а фиксирующий элемент фиксатора четырехгранный. 4. Составной болт для арбалета по п. 1, отличающийся тем, что фиксирующий элемент заострен. 5. Составной болт для арбалета по п. 1, отличающийся тем, что ободки выполнены из пластичного материала. Фиг. 1 Заявляемая полезная модель относится к боеприпасам, в частности к средству для метания его механическим метательным оружием, например арбалетом, и может быть использована для спортивной стрельбы, охоты, а также в специальных войсках вооруженных сил. 100852014.04.30 Известен арбалет и стрела для арбалета 1, в котором стрела для арбалета содержит тело, выполненное в виде трубки, наконечник, оперение и хвостовик, при этом хвостовик выполнен в виде цилиндра переменного диаметра, соединенного с телом с помощью клея или мастики. Наиболее близкой к предложенной является стрела к арбалету 2. Составная стрела содержит наконечник, корпус, затыльник и оперение, при этом наконечник выполнен с осевым глухим отверстием, корпус выполнен в виде стержня со сквозным пазом и установлен в отверстие наконечника с упором в его дно, а оперение устанавливается в пазу и фиксируется затыльником. Известные конструкции стрел не обеспечивают достаточной скорострельности арбалета. Задача, на решение которой направлена предложенная полезная модель, состоит в создании боеприпаса оптимальной конструкции, позволяющего расширить функциональные возможности механического метательного оружия и увеличить его скорострельность. Поставленная задача решается следующим образом. Составной болт для арбалета имеет заостренный с одного конца стержень. От известных он отличается тем, что заостренных с одного конца стержней четыре и они установлены своими плоскими окончаниями на затыльник фиксатора вокруг жестко соединенного с ним фиксирующего элемента и прижаты к нему и между собой ободками в двух местах. При этом стержень может иметь цилиндрическую форму либо может быть выполнен в виде восьмигранной призмы, фиксирующий элемент также соответственно может иметь цилиндрическую форму либо форму четырехгранной призмы. Фиксирующий элемент заострен, а ободки выполнены из пластичного материала. Предложенная полезная модель представлена на фигурах. На фиг. 1 изображен болт для арбалета, вид сбоку а на фиг. 2 - разрез А-А. Составной болт для арбалета содержит четыре стержня 1, заостренных с одного конца и имеющих с другого конца плоское окончание 2. Плоским окончанием 2 стержни 1 установлены на затыльнике 3 фиксатора 4 вокруг фиксирующего элемента 5. Фиксирующий элемент 5 жестко скреплен с затыльником 3, а другой его конец заострен. Стержни 1 имеют цилиндрическую форму или выполнены в виде восьмигранной призмы. Фиксирующий элемент 5 фиксатора 4 имеет цилиндрическую форму или форму четырехгранной призмы. Ободки 6 скрепляют в обойму стержни 1 вокруг фиксирующего элемента 5 фиксатора 4 в двух местах и выполнены из пластичного материала. Составной болт для арбалета собирают следующим образом. Фиксатор 4 устанавливают затыльником 3 на жесткую поверхность, например, стола. Вокруг жестко скрепленного с затыльником 3 вертикально направленного фиксирующего элемента 5 цилиндрической формы поочередно на плоское окончание 2, соприкасающееся с затыльником 3, устанавливают стержни 1 также цилиндрической формы. Либо вокруг фиксирующего элемента 5, выполненного в форме четырехгранной призмы, устанавливают стержни 1, имеющие форму восьмигранной призмы. Четыре стержня 1 и фиксирующий элемент 5 плотно прижимают между собой ободками 6 в двух местах. Составной болт для арбалета имеет оптимальную конструкцию, позволяющую расширить функциональные возможности механического метательного оружия и увеличить его скорострельность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
