Замерный столбик

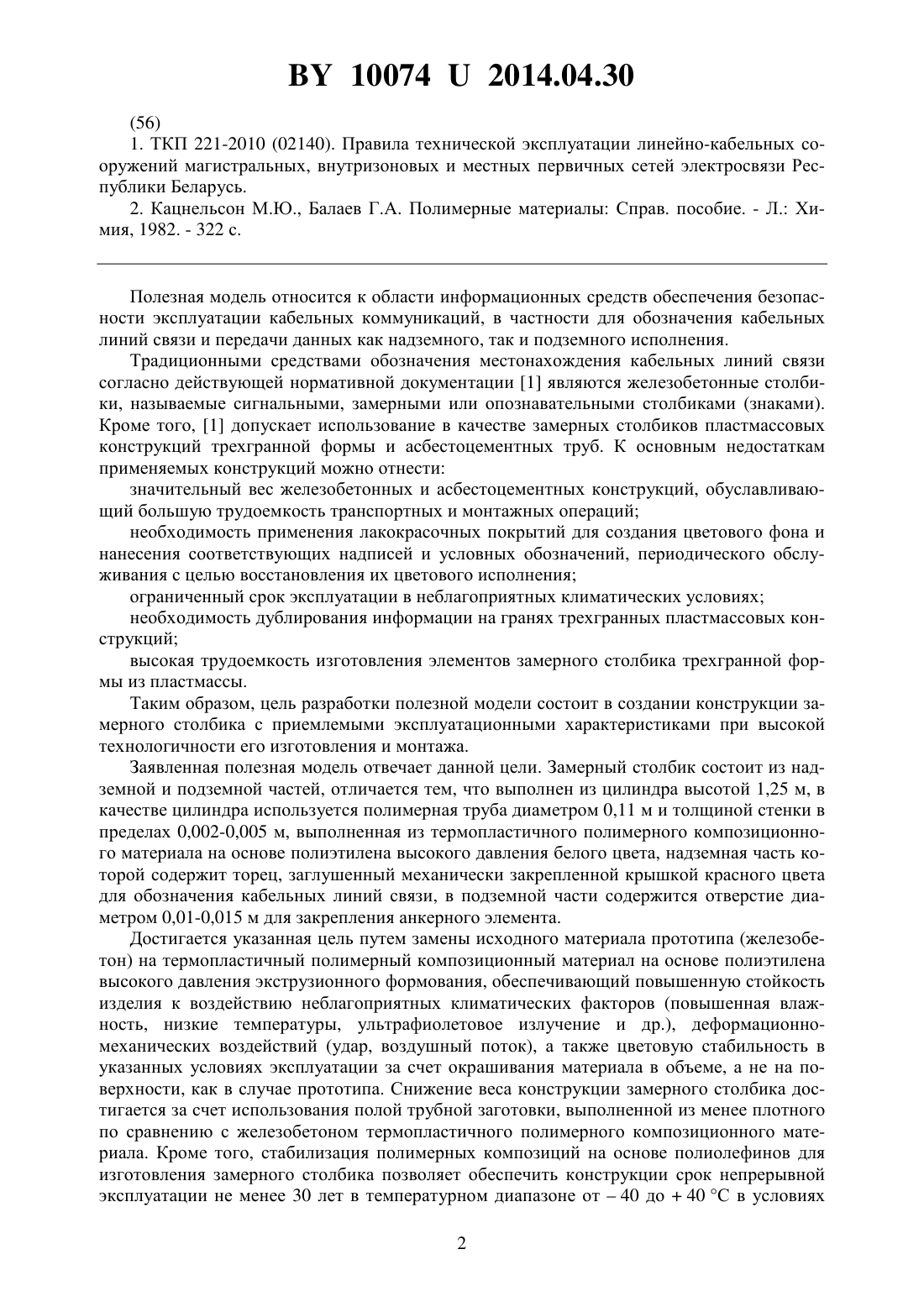

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Чекель Александр Владимирович Открытое акционерное общество Белвторполимер(72) Автор Чекель Александр Владимирович(73) Патентообладатели Чекель Александр Владимирович Открытое акционерное общество Белвторполимер(57) Замерный столбик для обозначения местонахождения кабельных линий связи, состоящий из надземной и подземной частей, отличающийся тем, что выполнен из цилиндра высотой 1,25 м, в качестве цилиндра используется полимерная труба диаметром 0,11 м и с толщиной стенки в пределах 0,002-0,005 м, выполненная из термопластичного полимерного композиционного материала на основе полиэтилена высокого давления белого цвета, надземная часть которой содержит торец, заглушенный механически закрепленной крышкой красного цвета, в подземной части содержится отверстие диаметром 0,010-0,015 м, для закрепления анкерного элемента.(56) 1. ТКП 221-2010 (02140). Правила технической эксплуатации линейно-кабельных сооружений магистральных, внутризоновых и местных первичных сетей электросвязи Республики Беларусь. 2. Кацнельсон М.Ю., Балаев Г.А. Полимерные материалы Справ. пособие. - Л. Химия, 1982. - 322 с. Полезная модель относится к области информационных средств обеспечения безопасности эксплуатации кабельных коммуникаций, в частности для обозначения кабельных линий связи и передачи данных как надземного, так и подземного исполнения. Традиционными средствами обозначения местонахождения кабельных линий связи согласно действующей нормативной документации 1 являются железобетонные столбики, называемые сигнальными, замерными или опознавательными столбиками (знаками). Кроме того, 1 допускает использование в качестве замерных столбиков пластмассовых конструкций трехгранной формы и асбестоцементных труб. К основным недостаткам применяемых конструкций можно отнести значительный вес железобетонных и асбестоцементных конструкций, обуславливающий большую трудоемкость транспортных и монтажных операций необходимость применения лакокрасочных покрытий для создания цветового фона и нанесения соответствующих надписей и условных обозначений, периодического обслуживания с целью восстановления их цветового исполнения ограниченный срок эксплуатации в неблагоприятных климатических условиях необходимость дублирования информации на гранях трехгранных пластмассовых конструкций высокая трудоемкость изготовления элементов замерного столбика трехгранной формы из пластмассы. Таким образом, цель разработки полезной модели состоит в создании конструкции замерного столбика с приемлемыми эксплуатационными характеристиками при высокой технологичности его изготовления и монтажа. Заявленная полезная модель отвечает данной цели. Замерный столбик состоит из надземной и подземной частей, отличается тем, что выполнен из цилиндра высотой 1,25 м, в качестве цилиндра используется полимерная труба диаметром 0,11 м и толщиной стенки в пределах 0,002-0,005 м, выполненная из термопластичного полимерного композиционного материала на основе полиэтилена высокого давления белого цвета, надземная часть которой содержит торец, заглушенный механически закрепленной крышкой красного цвета для обозначения кабельных линий связи, в подземной части содержится отверстие диаметром 0,01-0,015 м для закрепления анкерного элемента. Достигается указанная цель путем замены исходного материала прототипа (железобетон) на термопластичный полимерный композиционный материал на основе полиэтилена высокого давления экструзионного формования, обеспечивающий повышенную стойкость изделия к воздействию неблагоприятных климатических факторов (повышенная влажность, низкие температуры, ультрафиолетовое излучение и др.), деформационномеханических воздействий (удар, воздушный поток), а также цветовую стабильность в указанных условиях эксплуатации за счет окрашивания материала в объеме, а не на поверхности, как в случае прототипа. Снижение веса конструкции замерного столбика достигается за счет использования полой трубной заготовки, выполненной из менее плотного по сравнению с железобетоном термопластичного полимерного композиционного материала. Кроме того, стабилизация полимерных композиций на основе полиолефинов для изготовления замерного столбика позволяет обеспечить конструкции срок непрерывной эксплуатации не менее 30 лет в температурном диапазоне от 40 до 40 С в условиях 2 100742014.04.30 грибковой и бактериальной агрессии. Известно, что полимерные композиционные материалы на основе полиэтилена высокого давления обладают хорошей стойкостью к воздействию кислот и щелочей при заглублении в грунт 2. Представленная полезная модель характеризуется более эстетичным внешним видом, не нуждается в дополнительном обслуживании при эксплуатации и сохраняет характеристики при многократном использовании. Для обеспечения простоты установки и надежности при эксплуатации предлагаемая конструкция замерного столбика в подземной части содержит отверстие диаметром 0,010,015 м для закрепления анкерного элемента. На фиг. 1 представлен общий вид замерного столбика на фиг. 2 - вид сверху фиг. 1. Конструкция замерного столбика представляет собой полый цилиндр 1, надземная часть содержит торец, заглушенный механически закрепленной крышкой 2, подземная часть содержит сквозное отверстие 3. Замерный столбик 1 используется для обозначения охранной зоны прокладки кабельных линий связи путем вкапывания подземной части, содержащей отверстие 3 для закрепления анкерного элемента. Надземная часть снабжена механически закрепленной крышкой 2 красного цвета. Трассу кабельных линий связи обозначают замерными столбиками 1. Надземная часть столбика с механически закрепленной крышкой красного цвета 2 устанавливается на расстоянии 0,1 м от крайнего кабеля в сторону поля, а при отсутствии дороги - со стороны выкладки на муфте кабеля номер один. Подземная часть столбика, содержащая сквозное отверстие 3, вкапывается в землю на глубину, зависящую от прокладки кабеля. Замерный столбик выполняется из трубной заготовки, получаемой методом экструзионного формования по традиционной технологии переработки термопластичных полимеров, что обеспечивает высокую производительность и высокое качество изготовления изделия. Применение термопластичных полимеров на основе полиэтилена высокого давления для получения трубной заготовки обеспечивает высокий уровень эксплуатационных характеристик замерного столбика в сочетании с возможностью многократного использования и с последующим рециклингом амортизированных изделий. Таким образом, заявленная модель замерного столбика для прокладки кабельных линий связи обеспечивает более высокие эксплуатационные характеристики по сравнению с прототипом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
