Стоматологический цемент для заполнения корневых каналов

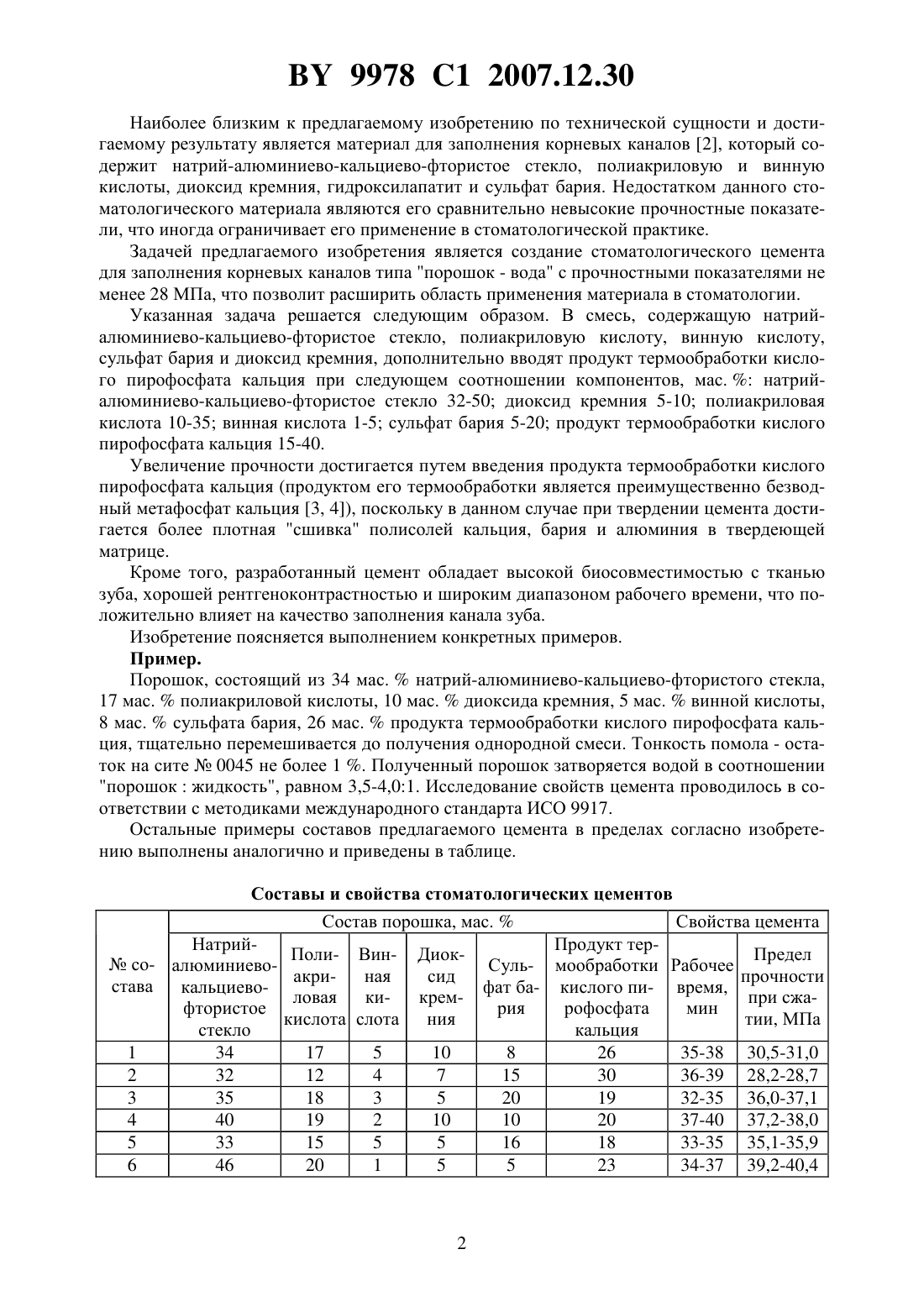

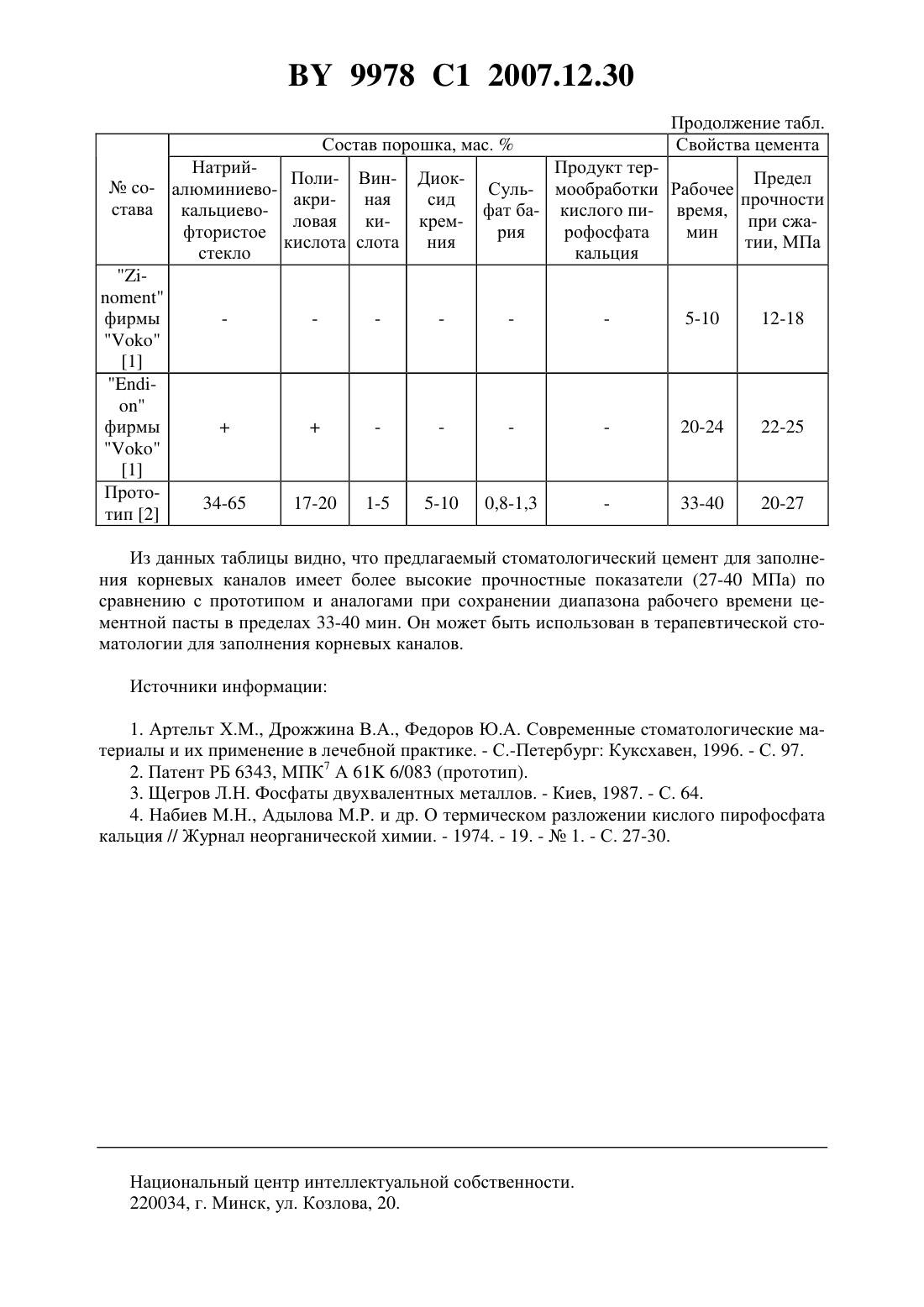

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТОМАТОЛОГИЧЕСКИЙ ЦЕМЕНТ ДЛЯ ЗАПОЛНЕНИЯ КОРНЕВЫХ КАНАЛОВ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Кузьменков Михаил Иванович Богданович Ирина Аркадьевна Чистякова Галина Геннадьевна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Стоматологический цемент для заполнения корневых каналов, включающий натрийалюминиево-кальциево-фтористое стекло, полиакриловую и винную кислоты, диоксид кремния и сульфат бария, отличающийся тем, что дополнительно содержит продукт термообработки кислого пирофосфата кальция при следующем соотношении компонентов,мас.натрий-алюминиево-кальциево-фтористое стекло 32-50 полиакриловая кислота 10-35 винная кислота 1-5 диоксид кремния 5-10 сульфат бария 5-20 продукт термообработки кислого пирофосфата кальция 15-40. Изобретение относится к медицине, а именно к терапевтической стоматологии. Известен стоматологический материал для пломбирования корневых каналовфирмы 1, основу которого составляют эвгенол и оксид цинка. Недостатками цемента являются низкие прочностные показатели и отсутствие рентгеноконтрастности, что существенно ограничивает его использование в стоматологии. Известен цемент для заполнения корневых каналовфирмы 1, который относится к типу порошок - вода. Порошковая часть содержит натрий-алюминиевокальциево-фтористое стекло, полиакриловую кислоту и рентгеноконтрастное вещество. Цемент имеет рабочее время 20-24 мин. Недостатком данного стоматологического материала являются сравнительно невысокие прочностные показатели, что ограничивает его применение в стоматологической практике, в частности для укрепления зубов с повышенным риском перелома. 9978 1 2007.12.30 Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является материал для заполнения корневых каналов 2, который содержит натрий-алюминиево-кальциево-фтористое стекло, полиакриловую и винную кислоты, диоксид кремния, гидроксилапатит и сульфат бария. Недостатком данного стоматологического материала являются его сравнительно невысокие прочностные показатели, что иногда ограничивает его применение в стоматологической практике. Задачей предлагаемого изобретения является создание стоматологического цемента для заполнения корневых каналов типа порошок - вода с прочностными показателями не менее 28 МПа, что позволит расширить область применения материала в стоматологии. Указанная задача решается следующим образом. В смесь, содержащую натрийалюминиево-кальциево-фтористое стекло, полиакриловую кислоту, винную кислоту,сульфат бария и диоксид кремния, дополнительно вводят продукт термообработки кислого пирофосфата кальция при следующем соотношении компонентов, мас.натрийалюминиево-кальциево-фтористое стекло 32-50 диоксид кремния 5-10 полиакриловая кислота 10-35 винная кислота 1-5 сульфат бария 5-20 продукт термообработки кислого пирофосфата кальция 15-40. Увеличение прочности достигается путем введения продукта термообработки кислого пирофосфата кальция (продуктом его термообработки является преимущественно безводный метафосфат кальция 3, 4), поскольку в данном случае при твердении цемента достигается более плотная сшивка полисолей кальция, бария и алюминия в твердеющей матрице. Кроме того, разработанный цемент обладает высокой биосовместимостью с тканью зуба, хорошей рентгеноконтрастностью и широким диапазоном рабочего времени, что положительно влияет на качество заполнения канала зуба. Изобретение поясняется выполнением конкретных примеров. Пример. Порошок, состоящий из 34 мас.натрий-алюминиево-кальциево-фтористого стекла,17 мас.полиакриловой кислоты, 10 мас.диоксида кремния, 5 мас.винной кислоты,8 мас.сульфата бария, 26 мас.продукта термообработки кислого пирофосфата кальция, тщательно перемешивается до получения однородной смеси. Тонкость помола - остаток на сите 0045 не более 1 . Полученный порошок затворяется водой в соотношении порошокжидкость, равном 3,5-4,01. Исследование свойств цемента проводилось в соответствии с методиками международного стандарта ИСО 9917. Остальные примеры составов предлагаемого цемента в пределах согласно изобретению выполнены аналогично и приведены в таблице. Составы и свойства стоматологических цементов Состав порошка, мас.Свойства цемента НатрийПродукт терПоли- Вин- ДиокПределсо- алюминиевоСуль- мообработки Рабочее акри- ная сид прочности става кальциевофат ба- кислого пи- время,ловая кикремпри сжафтористое рия рофосфата мин кислота слота ния тии, МПа стекло кальция 1 34 17 5 10 8 26 35-38 30,5-31,0 2 32 12 4 7 15 30 36-39 28,2-28,7 3 35 18 3 5 20 19 32-35 36,0-37,1 4 40 19 2 10 10 20 37-40 37,2-38,0 5 33 15 5 5 16 18 33-35 35,1-35,9 6 46 20 1 5 5 23 34-37 39,2-40,4 Продукт терПоли- Вин- ДиокПредел Суль- мообработки Рабочее акри- ная сид прочности фат ба- кислого пи- время,ловая кикремпри сжария рофосфата мин кислота слота ния тии, МПа кальция Из данных таблицы видно, что предлагаемый стоматологический цемент для заполнения корневых каналов имеет более высокие прочностные показатели (27-40 МПа) по сравнению с прототипом и аналогами при сохранении диапазона рабочего времени цементной пасты в пределах 33-40 мин. Он может быть использован в терапевтической стоматологии для заполнения корневых каналов. Источники информации 1. Артельт Х.М., Дрожжина В.А., Федоров Ю.А. Современные стоматологические материалы и их применение в лечебной практике. - С.-Петербург Куксхавен, 1996. - С. 97. 2. Патент РБ 6343, МПК 7 А 61 6/083 (прототип). 3. Щегров Л.Н. Фосфаты двухвалентных металлов. - Киев, 1987. - С. 64. 4. Набиев М.Н., Адылова М.Р. и др. О термическом разложении кислого пирофосфата кальция // Журнал неорганической химии. - 1974. - 19. -1. - С. 27-30. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
