Фреза для перфорирования костной ткани

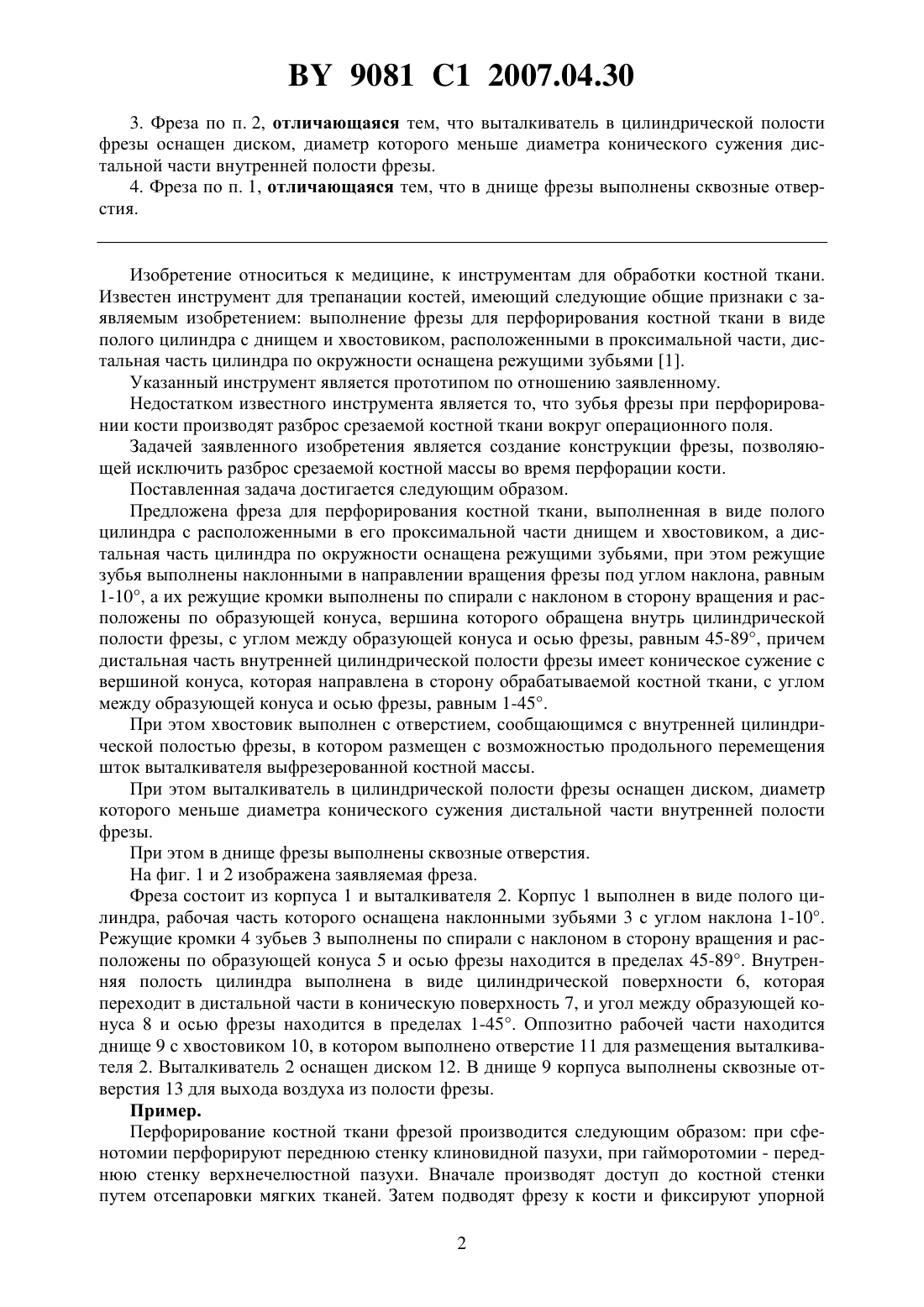

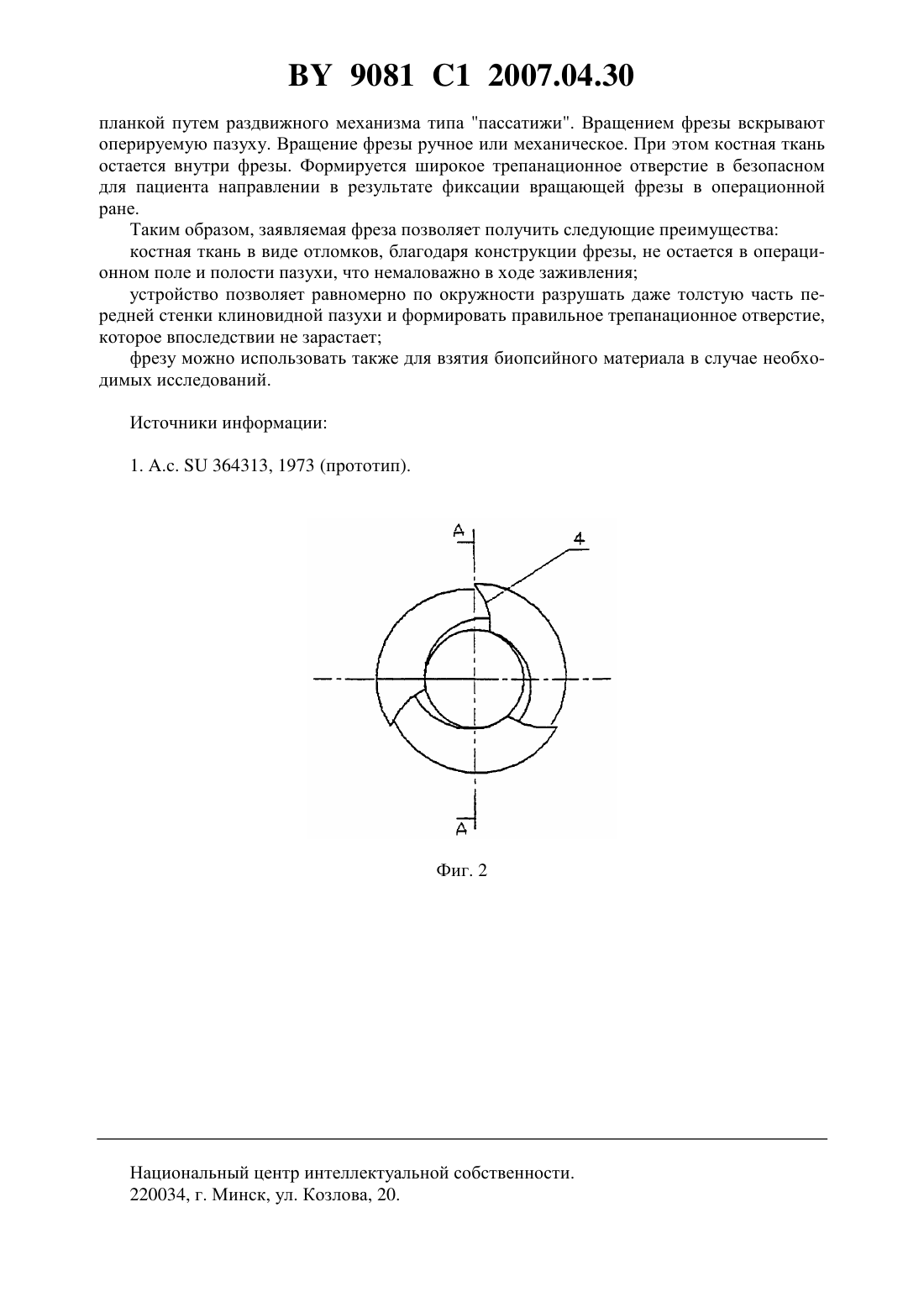

(51)61 17/16 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФРЕЗА ДЛЯ ПЕРФОРИРОВАНИЯ КОСТНОЙ ТКАНИ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Соколов Сергей Михайлович Кособуцкий Александр Антонович Мельник Василий Федорович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр гигиены(57) 1. Фреза для перфорирования костной ткани, выполненная в виде полого цилиндра с расположенными в его проксимальной части днищем и хвостовиком, а дистальная часть цилиндра по окружности оснащена режущими зубьями, отличающаяся тем, что режущие зубья выполнены наклонными в направлении вращения фрезы под углом наклона, равным 1-10, а их режущие кромки выполнены по спирали с наклоном в сторону вращения и расположены по образующей конуса, вершина которого обращена внутрь цилиндрической полости фрезы, с углом между образующей конуса и осью фрезы, равным 45-89, причем дистальная часть внутренней цилиндрической полости фрезы имеет коническое сужение с вершиной конуса, которая направлена в сторону обрабатываемой костной ткани, с углом между образующей конуса и осью фрезы, равным 1-45. 2. Фреза по п. 1, отличающаяся тем, что хвостовик выполнен с отверстием, сообщающимся с внутренней цилиндрической полостью фрезы, в котором размещен с возможностью продольного перемещения шток выталкивателя выфрезерованной костной массы. 9081 1 2007.04.30 3. Фреза по п. 2, отличающаяся тем, что выталкиватель в цилиндрической полости фрезы оснащен диском, диаметр которого меньше диаметра конического сужения дистальной части внутренней полости фрезы. 4. Фреза по п. 1, отличающаяся тем, что в днище фрезы выполнены сквозные отверстия. Изобретение относиться к медицине, к инструментам для обработки костной ткани. Известен инструмент для трепанации костей, имеющий следующие общие признаки с заявляемым изобретением выполнение фрезы для перфорирования костной ткани в виде полого цилиндра с днищем и хвостовиком, расположенными в проксимальной части, дистальная часть цилиндра по окружности оснащена режущими зубьями 1. Указанный инструмент является прототипом по отношению заявленному. Недостатком известного инструмента является то, что зубья фрезы при перфорировании кости производят разброс срезаемой костной ткани вокруг операционного поля. Задачей заявленного изобретения является создание конструкции фрезы, позволяющей исключить разброс срезаемой костной массы во время перфорации кости. Поставленная задача достигается следующим образом. Предложена фреза для перфорирования костной ткани, выполненная в виде полого цилиндра с расположенными в его проксимальной части днищем и хвостовиком, а дистальная часть цилиндра по окружности оснащена режущими зубьями, при этом режущие зубья выполнены наклонными в направлении вращения фрезы под углом наклона, равным 1-10, а их режущие кромки выполнены по спирали с наклоном в сторону вращения и расположены по образующей конуса, вершина которого обращена внутрь цилиндрической полости фрезы, с углом между образующей конуса и осью фрезы, равным 45-89, причем дистальная часть внутренней цилиндрической полости фрезы имеет коническое сужение с вершиной конуса, которая направлена в сторону обрабатываемой костной ткани, с углом между образующей конуса и осью фрезы, равным 1-45. При этом хвостовик выполнен с отверстием, сообщающимся с внутренней цилиндрической полостью фрезы, в котором размещен с возможностью продольного перемещения шток выталкивателя выфрезерованной костной массы. При этом выталкиватель в цилиндрической полости фрезы оснащен диском, диаметр которого меньше диаметра конического сужения дистальной части внутренней полости фрезы. При этом в днище фрезы выполнены сквозные отверстия. На фиг. 1 и 2 изображена заявляемая фреза. Фреза состоит из корпуса 1 и выталкивателя 2. Корпус 1 выполнен в виде полого цилиндра, рабочая часть которого оснащена наклонными зубьями 3 с углом наклона 1-10. Режущие кромки 4 зубьев 3 выполнены по спирали с наклоном в сторону вращения и расположены по образующей конуса 5 и осью фрезы находится в пределах 45-89. Внутренняя полость цилиндра выполнена в виде цилиндрической поверхности 6, которая переходит в дистальной части в коническую поверхность 7, и угол между образующей конуса 8 и осью фрезы находится в пределах 1-45. Оппозитно рабочей части находится днище 9 с хвостовиком 10, в котором выполнено отверстие 11 для размещения выталкивателя 2. Выталкиватель 2 оснащен диском 12. В днище 9 корпуса выполнены сквозные отверстия 13 для выхода воздуха из полости фрезы. Пример. Перфорирование костной ткани фрезой производится следующим образом при сфенотомии перфорируют переднюю стенку клиновидной пазухи, при гайморотомии - переднюю стенку верхнечелюстной пазухи. Вначале производят доступ до костной стенки путем отсепаровки мягких тканей. Затем подводят фрезу к кости и фиксируют упорной 2 9081 1 2007.04.30 планкой путем раздвижного механизма типа пассатижи. Вращением фрезы вскрывают оперируемую пазуху. Вращение фрезы ручное или механическое. При этом костная ткань остается внутри фрезы. Формируется широкое трепанационное отверстие в безопасном для пациента направлении в результате фиксации вращающей фрезы в операционной ране. Таким образом, заявляемая фреза позволяет получить следующие преимущества костная ткань в виде отломков, благодаря конструкции фрезы, не остается в операционном поле и полости пазухи, что немаловажно в ходе заживления устройство позволяет равномерно по окружности разрушать даже толстую часть передней стенки клиновидной пазухи и формировать правильное трепанационное отверстие,которое впоследствии не зарастает фрезу можно использовать также для взятия биопсийного материала в случае необходимых исследований. Источники информации 1. 364313, 1973 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
