Аттритор

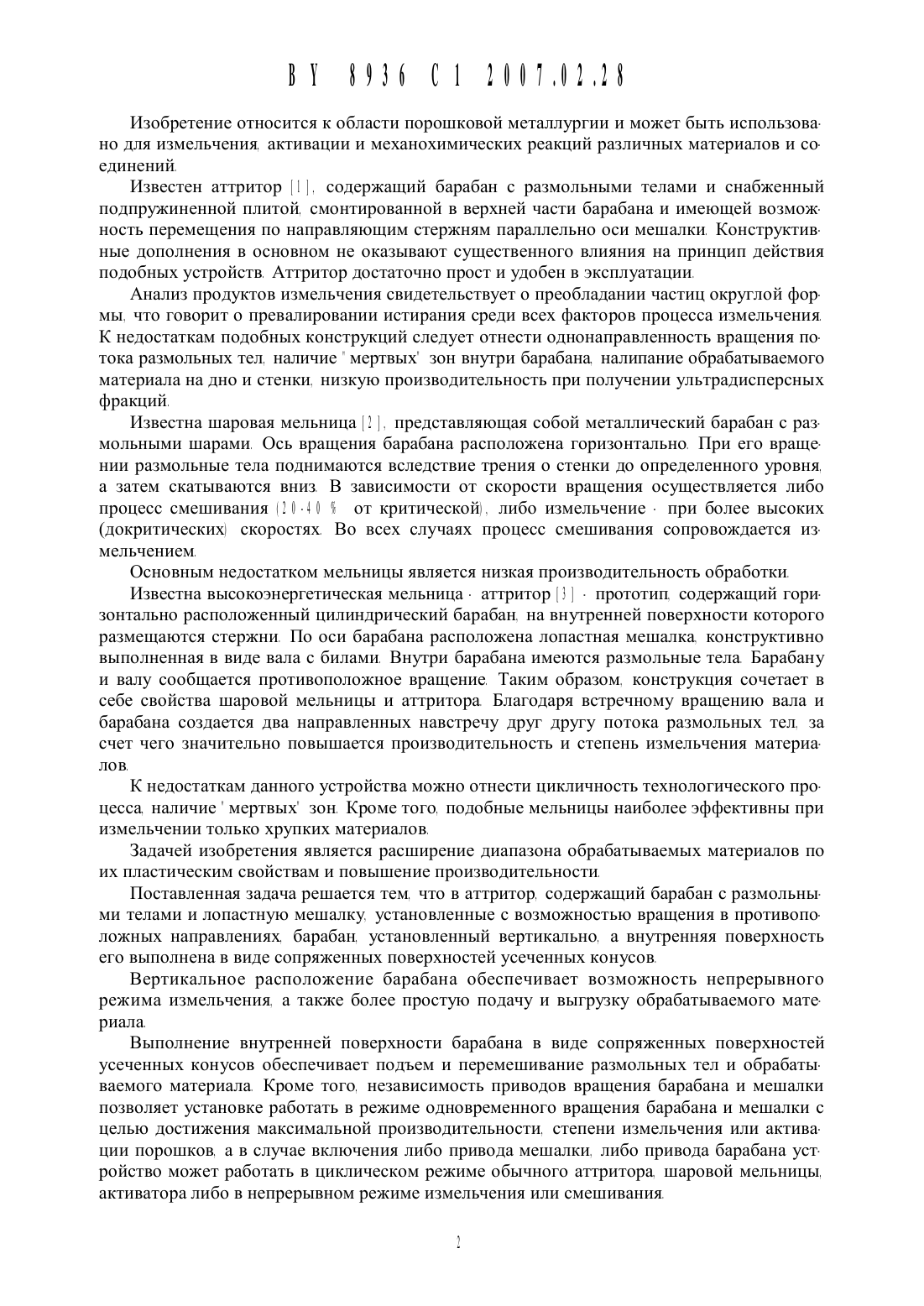

92 99 Номерзаявки 9 29999299 9229 29999229 999929959999 9999 99 9 9 Заявитель Белорусский наЦиональ- 95 9 9 5 9 9 2 9 9 9 5 9 А 9 . 9 9 9 9 . ный технический университет В 9 9 5 9 9 9 9 9 9 9 . 9 9 9 2 . 99 2 9 Авторы Грицук Виталий Дмитрие- 59 9 9 9 9 9 99 А 9 . 9 9 9 9 . вич КалиниЧенко Владислав Александрович Калиниченко Александр Сергеевич 9 В 9 999 9 9 Патентообладатель Белорусский наЦиональный технический университетАттритор. содержащий барабан с размольными телами и лопастную мешалку установленные с возможностью вращения в противоположных направлениях. отличающийся тем. ЧТО барабан установлен вертикально. а внутренняя поверхность его выполнена в виде сопряженных поверхностей усеченных конусовИзобретение относится К области порошковой металлургии И может быть использовано для измельчения. активации и механохимических реакций различных материалов и соединенийИзвестен аттритор 1 1. содержащий барабан с размольнь 1 ми телами и снабженный подпружиненной плитой. смонтированной в верхней части барабана и имеющей возможность перемещения по направляющим стержням параллельно оси мещалки Конструктивные дополнения в основном не оказывают существенного влияния на принцип действия подобных устройств Аттритор достаточно прост и удобен в эксплуатацииАнализ продуктов измельчения свидетельствует о преобладании частиц округлой формы. что говорит о превалировании истирания среди всех факторов процесса измельчения К недостаткам подобных конструкций следует отнести однонаправленность вращения потока размольных тел. наличие мертвых зон внутри барабана. налипание обрабатываемого материала на дно и стенки. низкую производительность при получении ультрадисперсных фракцийИзвестна щаровая мельница 1. представляющая собой металлический барабан с размольнь 1 ми щарами. Ось вращения барабана расположена горизонтально При его вращении размольные тела поднимаются вследствие трения о стенки до определенного уровня. а затем скатываются вниз. В зависимости от скорости вращения осуществляется либо процесс смещивания Э 0-40 от критической). либо измельчение - при более высоких(докритических) скоростях Во всех случаях процесс смещивания сопровождается измельчениемОсновным недостатком мельницы является низкая производительность обработки.Известна высокоэнергетическая мельница - аттритор Э 1 - прототип. содержащий горизонтально расположенный цилиндрический барабан. на внутренней поверхности которого размещаются стержни. По оси барабана расположена лопастная мещалка. конструктивно выполненная в виде вала с билами Внутри барабана имеются размольные тела. Барабану и валу сообщается противоположное вращение Таким образом. конструкция сочетает в себе свойства щаровой мельницы и аттритора Благодаря встречному вращению вала и барабана создается два направленных навстречу друг другу потока размольных тел. за счет чего значительно повыщается производительность и степень измельчения материаловК недостаткам данного устройства можно отнести цикличность технологического процесса наличие мертвых зон Кроме того. подобные мельницы наиболее эффективны при измельчении только хрупких материалов.Задачей изобретения является расщирение диапазона обрабатываемых материалов по их пластическим свойствам и повыщение производительности.Поставленная задача рещается тем. что в аттритор. содержащий барабан с размольнь 1 ми телами и лопастную мещалку. установленные с возможностью вращения в противоположных направлениях. барабан. установленный вертикально. а внутренняя поверхность его выполнена в виде сопряженных поверхностей усеченных конусовВертикальное расположение барабана обеспечивает возможность непрерывного режима измельчения. а также более простую подачу и выгрузку обрабатываемого материала.Выполнение внутренней поверхности барабана в виде сопряженных поверхностей усеченных конусов обеспечивает подъем и перемешивание размольных тел и обрабать 1 ваемого материала Кроме того. независимость приводов вращения барабана и мещалки позволяет установке работать в режиме одновременного вращения барабана и мещалки с целью достижения максимальной производительности. степени измельчения или активации порошков. а в случае включения либо привода мещалки. либо привода барабана устройство может работать в циклическом режиме обычного аттритора щаровой мельницы. активатора либо в непрерывном режиме измельчения или смещивания.На чертеже представлена конструкция предлагаемого устройства Аттритор состоит из барабана 9 . внутренняя поверхность которого представляет сопряжение двух усеченнь 1 х конусов Сверху на барабане 9 закреплен фланец 2 . являющийся одновременно корпусом опоры вращения. Узел верхней опоры состоит из радиального подшипника 9 . двух крь 1 шек 9 и стойки 5 . Нижняя опора вращения состоит из радиально-упорного подшипника 9 . размещенного во фланце 7 . стойки 9 и двух крышек 9 . Внутри барабана 9 соосно с ним расположена лопастная мешалка. состоящая из вала 9 9 и бил 9 9 . Процесс измельчения. смешивания. механического легирования или активации осуществляется размольнь 1 ми телами 9 2 . Вал 9 9 вращается в радиальных подшипниках 9 9 . Привод вращения вала 9 9 и барабана 9 осуществляется через ШКИВЬ 1 9 9 . 9 5 и ремни 9 9 . 9 7 . Все устройство собрано на общей плите 9 9 . в свою очередь закрепленной на станине. и на которой установлены электродвигатели 9 9 . Обрабатываемый материал засыпается в полость барабана 9 через загру зочное окно фланца 2. Выгрузка происходит через отверстие. которое перекрывается заслонкой 2 9 .Предлагаемое устройство работает следующим образом2 19 Барабан 9 неподвижен застопорен. вращается только лопастная мешалка. Установка работает либо в режиме обычного аттритора. либо в непрерывном режиме при открытых окнах загрузки и выгрузки. Степень измельчения регулируется как скоростью вращения мешалки. так и изменением сечения окна выгрузки9 9. Барабан 9 вращается. мешалка неподвижна Установка работает в режиме шаровой мельницы.В зависимости от свойств обрабатываемого материала конструктивные особенности установки позволяют выбирать оптимальные режимы измельчения. активации. смешивания или механического легирования с наибольшей производительностью и минимальнь 1 ми энергетическими затратами92 А.с СССР 99299991999. 2 . Богданов В .С Юдин К.А Совершенствование техники и технологии измельчения материалов 99 Строительные материалы - 9 9 9 9 . - Не 9 . - С 2 -9 . 9.А.с. СССР 9299957. 99992Национальный центр интеллектуальной собственности. 2 2 9 9 9 9 . г Минск. ул Козлова. 2 9 .
