Устройство криптографического преобразования информации с обнаружением и коррекцией ошибок
Номер патента: 5121
Опубликовано: 30.06.2003
Авторы: Урбанович Павел Павлович, Пацей Наталья Владимировна
Текст

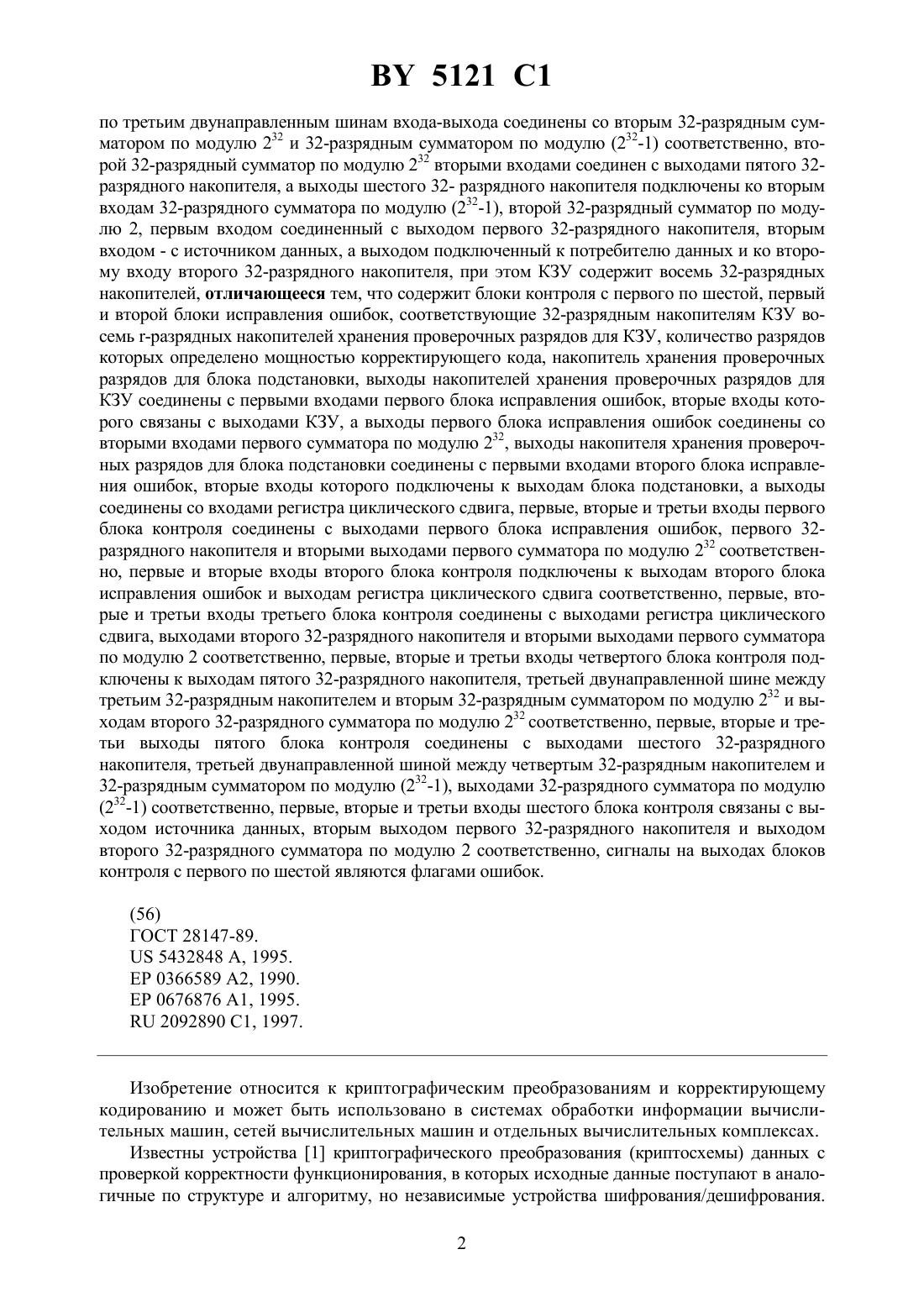

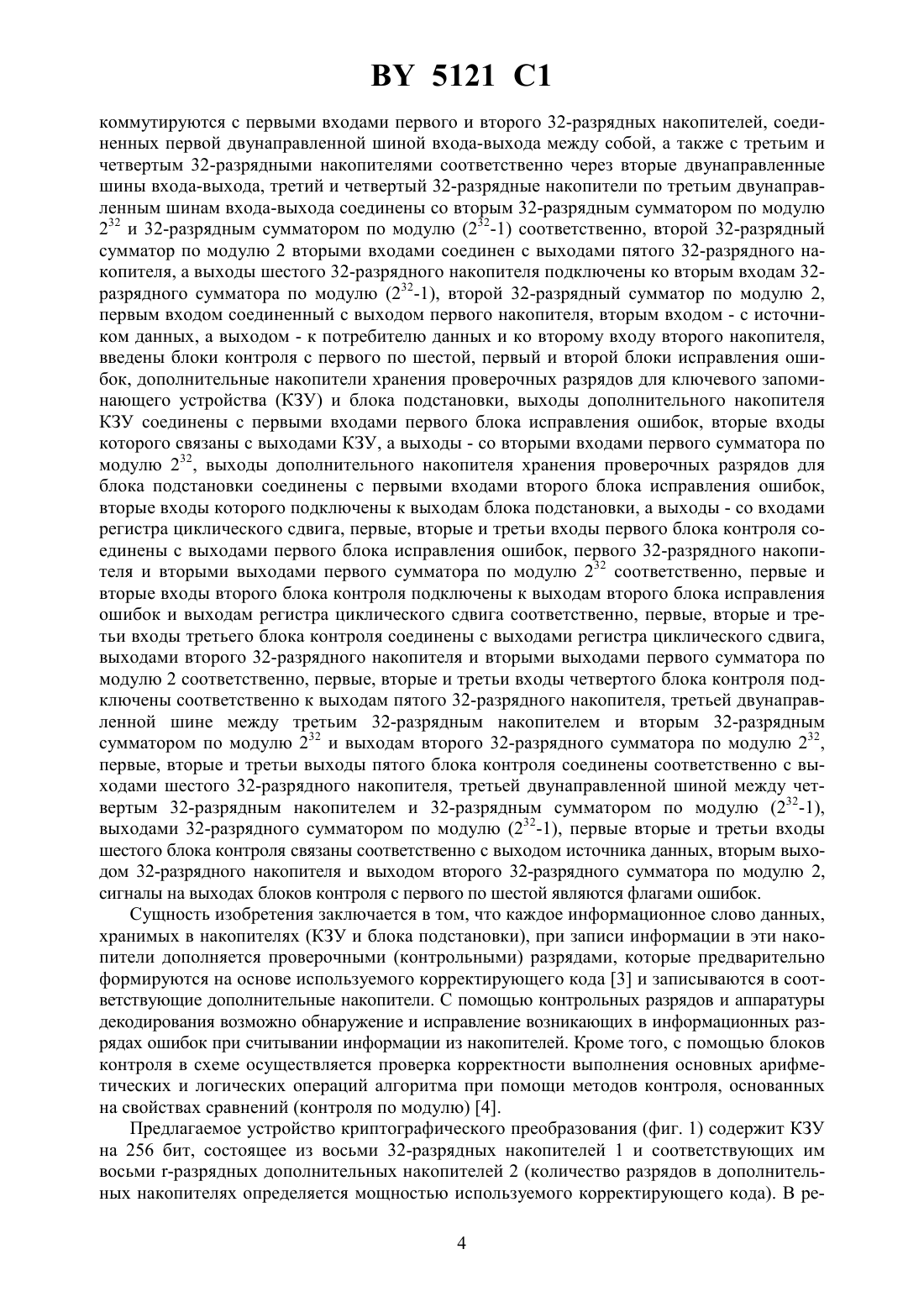

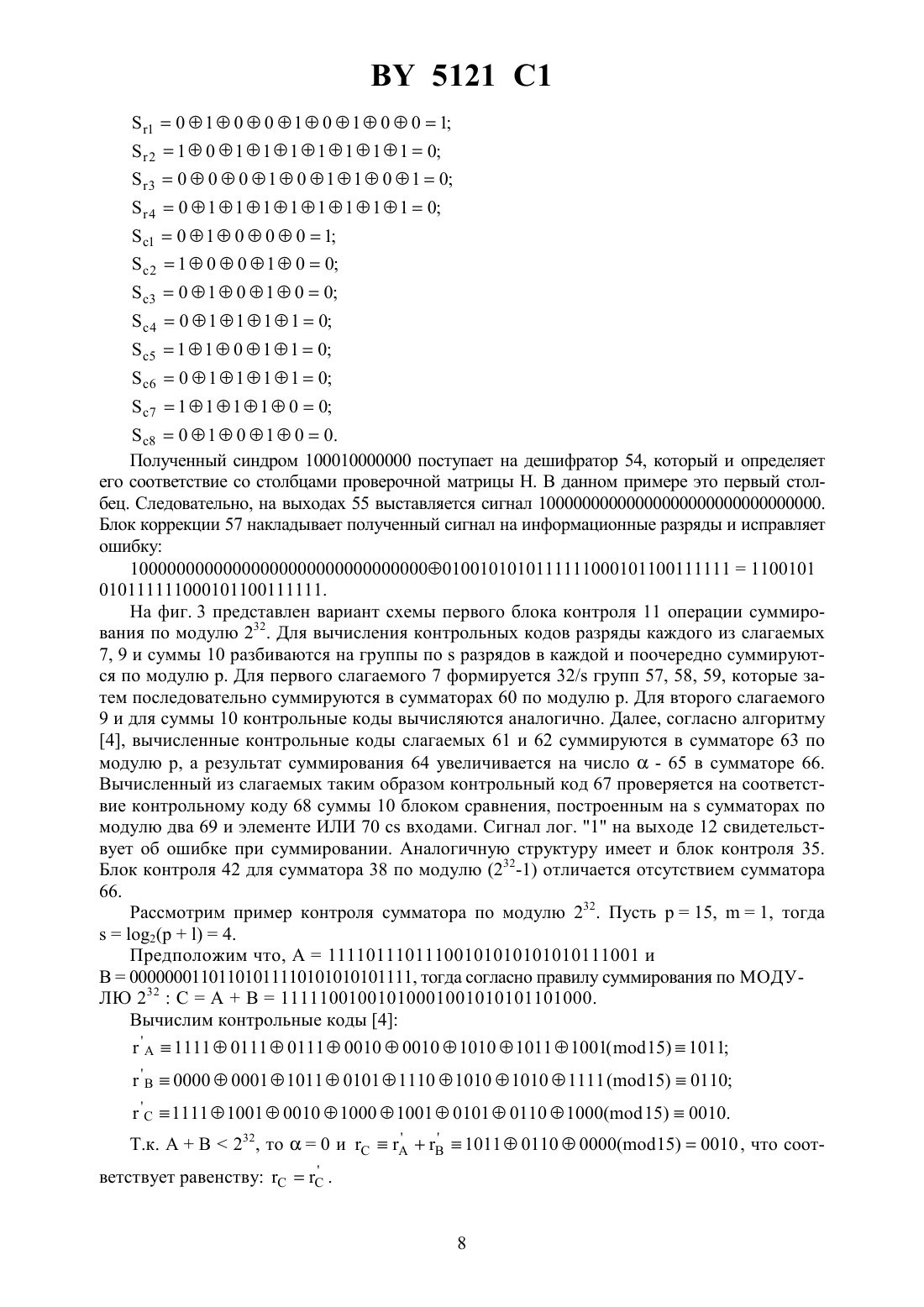

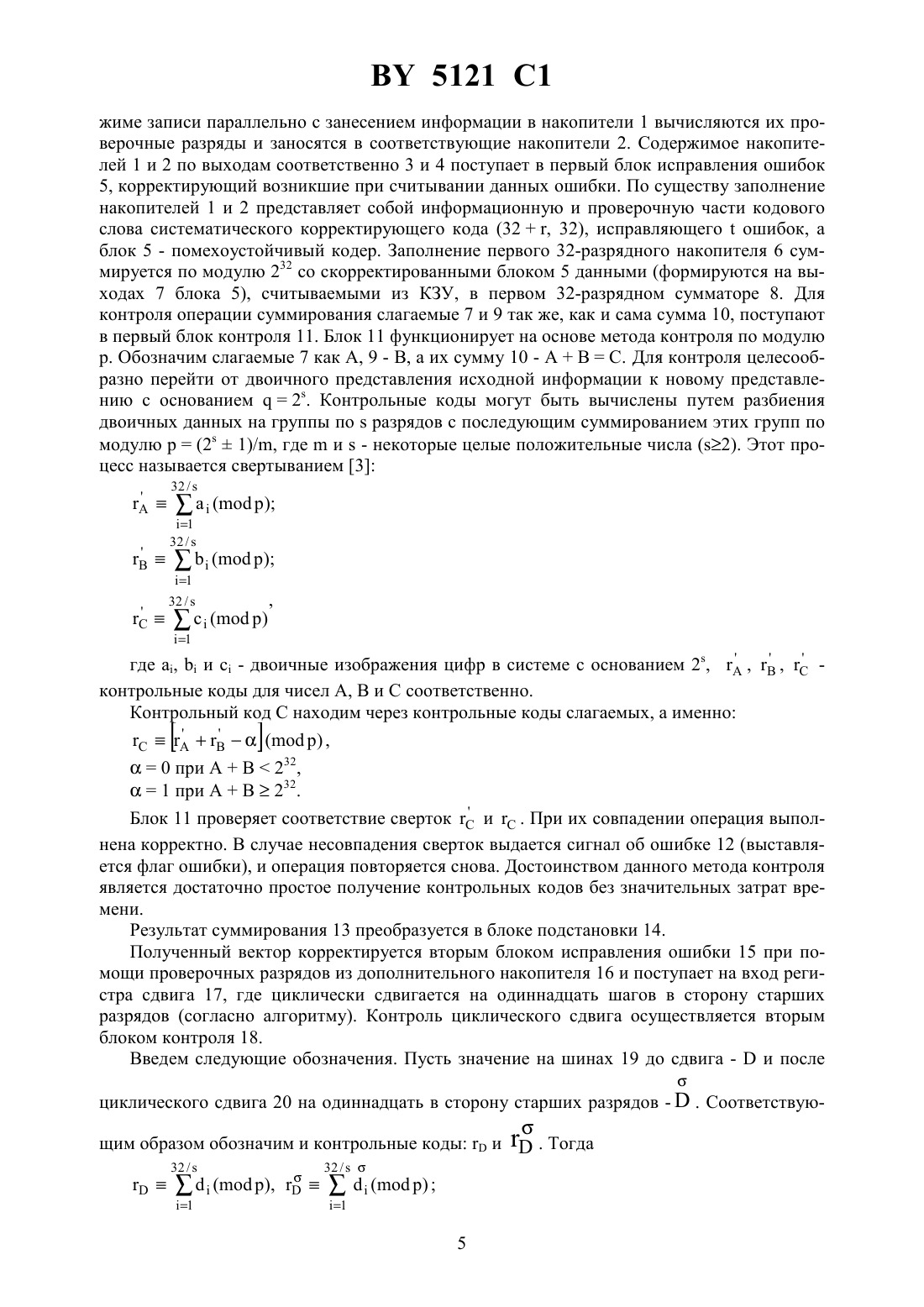

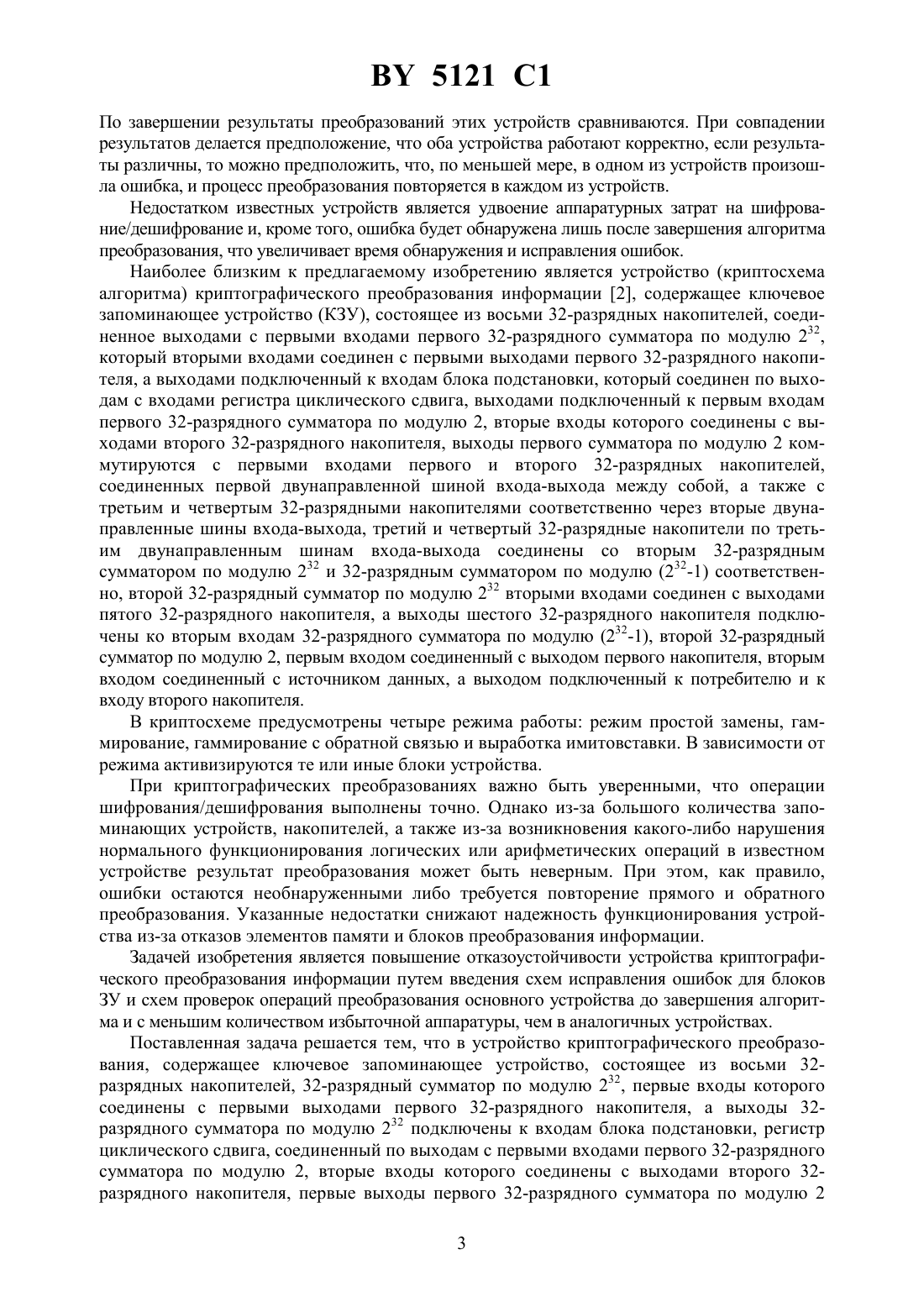

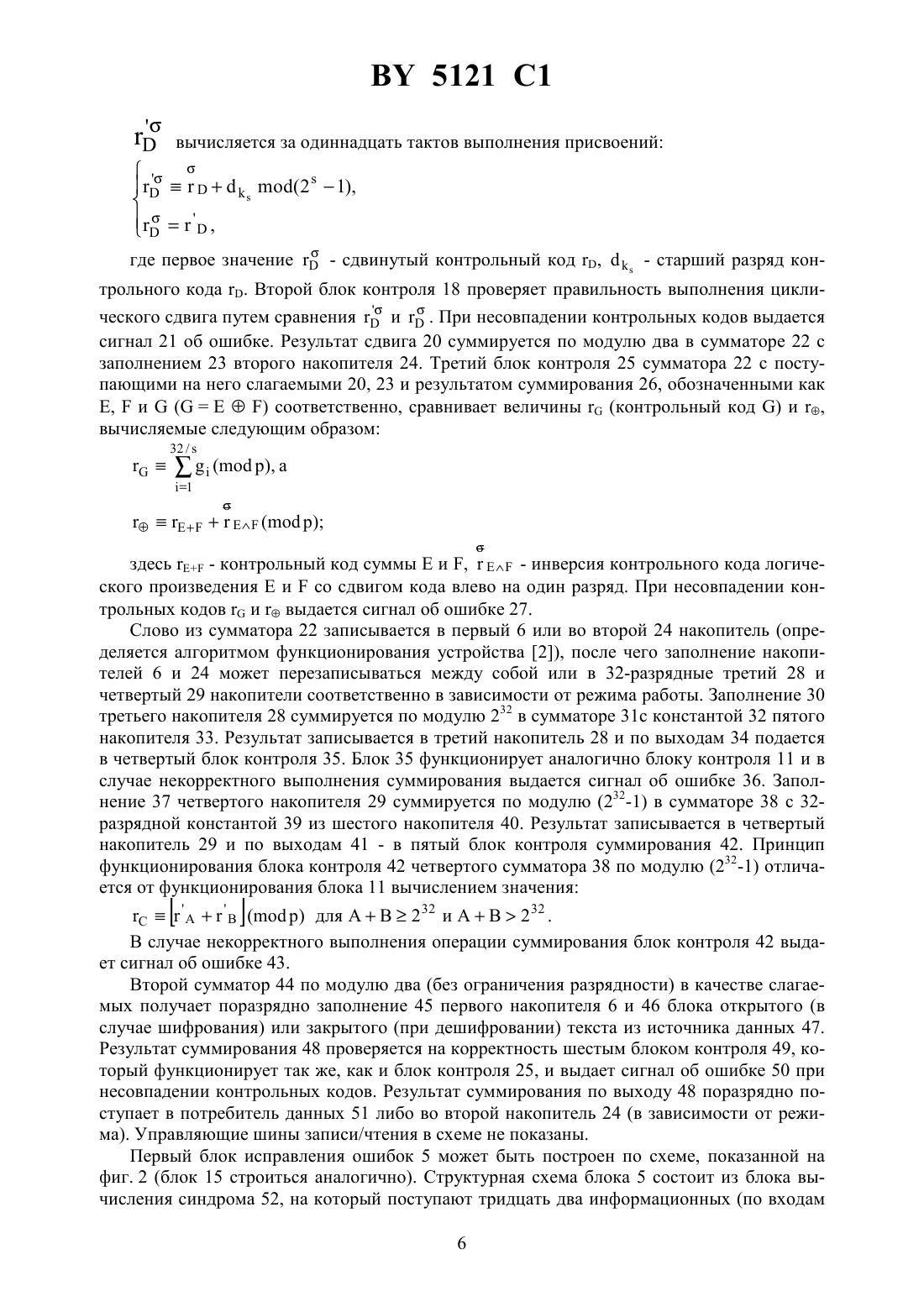

04 09/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО КРИПТОГРАФИЧЕСКОГО ПРЕОБРАЗОВАНИЯ ИНФОРМАЦИИ С ОБНАРУЖЕНИЕМ И КОРРЕКЦИЕЙ ОШИБОК(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Урбанович Павел Павлович Пацей Наталья Владимировна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Устройство криптографического преобразования информации с обнаружением и коррекцией ошибок, содержащее ключевое запоминающее устройство (КЗУ), первый 32-разрядный сумматор по модулю 232, первые входы которого соединены с первыми выходами первого 32 разрядного накопителя, а выходы первого 32-разрядного сумматора по модулю 232 подключены к входам блока подстановки, регистр циклического сдвига, соединенный выходами с первыми входами первого 32-разрядного сумматора по модулю 2, вторые входы которого соединены с выходами второго 32-разрядного накопителя, первые выходы первого 32 разрядного сумматора по модулю 2 соединены с первыми входами первого и второго 32 разрядных накопителей, соединенных первой двунаправленной шиной входа-выхода между собой, а также с третьим и четвертым 32-разрядными накопителями соответственно через вторые двунаправленные шины входа-выхода, третий и четвертый 32-разрядные накопители 5121 1 по третьим двунаправленным шинам входа-выхода соединены со вторым 32-разрядным сумматором по модулю 232 и 32-разрядным сумматором по модулю (232-1) соответственно, второй 32-разрядный сумматор по модулю 232 вторыми входами соединен с выходами пятого 32 разрядного накопителя, а выходы шестого 32- разрядного накопителя подключены ко вторым входам 32-разрядного сумматора по модулю (232-1), второй 32-разрядный сумматор по модулю 2, первым входом соединенный с выходом первого 32-разрядного накопителя, вторым входом - с источником данных, а выходом подключенный к потребителю данных и ко второму входу второго 32-разрядного накопителя, при этом КЗУ содержит восемь 32-разрядных накопителей, отличающееся тем, что содержит блоки контроля с первого по шестой, первый и второй блоки исправления ошибок, соответствующие 32-разрядным накопителям КЗУ восемь -разрядных накопителей хранения проверочных разрядов для КЗУ, количество разрядов которых определено мощностью корректирующего кода, накопитель хранения проверочных разрядов для блока подстановки, выходы накопителей хранения проверочных разрядов для КЗУ соединены с первыми входами первого блока исправления ошибок, вторые входы которого связаны с выходами КЗУ, а выходы первого блока исправления ошибок соединены со вторыми входами первого сумматора по модулю 232, выходы накопителя хранения проверочных разрядов для блока подстановки соединены с первыми входами второго блока исправления ошибок, вторые входы которого подключены к выходам блока подстановки, а выходы соединены со входами регистра циклического сдвига, первые, вторые и третьи входы первого блока контроля соединены с выходами первого блока исправления ошибок, первого 32 разрядного накопителя и вторыми выходами первого сумматора по модулю 232 соответственно, первые и вторые входы второго блока контроля подключены к выходам второго блока исправления ошибок и выходам регистра циклического сдвига соответственно, первые, вторые и третьи входы третьего блока контроля соединены с выходами регистра циклического сдвига, выходами второго 32-разрядного накопителя и вторыми выходами первого сумматора по модулю 2 соответственно, первые, вторые и третьи входы четвертого блока контроля подключены к выходам пятого 32-разрядного накопителя, третьей двунаправленной шине между третьим 32-разрядным накопителем и вторым 32-разрядным сумматором по модулю 232 и выходам второго 32-разрядного сумматора по модулю 232 соответственно, первые, вторые и третьи выходы пятого блока контроля соединены с выходами шестого 32-разрядного накопителя, третьей двунаправленной шиной между четвертым 32-разрядным накопителем и 32-разрядным сумматором по модулю (232-1), выходами 32-разрядного сумматора по модулю(232-1) соответственно, первые, вторые и третьи входы шестого блока контроля связаны с выходом источника данных, вторым выходом первого 32-разрядного накопителя и выходом второго 32-разрядного сумматора по модулю 2 соответственно, сигналы на выходах блоков контроля с первого по шестой являются флагами ошибок.(56) ГОСТ 28147-89.5432848 , 1995.0366589 2, 1990.0676876 1, 1995.2092890 1, 1997. Изобретение относится к криптографическим преобразованиям и корректирующему кодированию и может быть использовано в системах обработки информации вычислительных машин, сетей вычислительных машин и отдельных вычислительных комплексах. Известны устройства 1 криптографического преобразования (криптосхемы) данных с проверкой корректности функционирования, в которых исходные данные поступают в аналогичные по структуре и алгоритму, но независимые устройства шифрования/дешифрования. 2 5121 1 По завершении результаты преобразований этих устройств сравниваются. При совпадении результатов делается предположение, что оба устройства работают корректно, если результаты различны, то можно предположить, что, по меньшей мере, в одном из устройств произошла ошибка, и процесс преобразования повторяется в каждом из устройств. Недостатком известных устройств является удвоение аппаратурных затрат на шифрование/дешифрование и, кроме того, ошибка будет обнаружена лишь после завершения алгоритма преобразования, что увеличивает время обнаружения и исправления ошибок. Наиболее близким к предлагаемому изобретению является устройство (криптосхема алгоритма) криптографического преобразования информации 2, содержащее ключевое запоминающее устройство (КЗУ), состоящее из восьми 32-разрядных накопителей, соединенное выходами с первыми входами первого 32-разрядного сумматора по модулю 232,который вторыми входами соединен с первыми выходами первого 32-разрядного накопителя, а выходами подключенный к входам блока подстановки, который соединен по выходам с входами регистра циклического сдвига, выходами подключенный к первым входам первого 32-разрядного сумматора по модулю 2, вторые входы которого соединены с выходами второго 32-разрядного накопителя, выходы первого сумматора по модулю 2 коммутируются с первыми входами первого и второго 32-разрядных накопителей,соединенных первой двунаправленной шиной входа-выхода между собой, а также с третьим и четвертым 32-разрядными накопителями соответственно через вторые двунаправленные шины входа-выхода, третий и четвертый 32-разрядные накопители по третьим двунаправленным шинам входа-выхода соединены со вторым 32-разрядным сумматором по модулю 232 и 32-разрядным сумматором по модулю (232-1) соответственно, второй 32-разрядный сумматор по модулю 232 вторыми входами соединен с выходами пятого 32-разрядного накопителя, а выходы шестого 32-разрядного накопителя подключены ко вторым входам 32-разрядного сумматора по модулю (232-1), второй 32-разрядный сумматор по модулю 2, первым входом соединенный с выходом первого накопителя, вторым входом соединенный с источником данных, а выходом подключенный к потребителю и к входу второго накопителя. В криптосхеме предусмотрены четыре режима работы режим простой замены, гаммирование, гаммирование с обратной связью и выработка имитовставки. В зависимости от режима активизируются те или иные блоки устройства. При криптографических преобразованиях важно быть уверенными, что операции шифрования/дешифрования выполнены точно. Однако из-за большого количества запоминающих устройств, накопителей, а также из-за возникновения какого-либо нарушения нормального функционирования логических или арифметических операций в известном устройстве результат преобразования может быть неверным. При этом, как правило,ошибки остаются необнаруженными либо требуется повторение прямого и обратного преобразования. Указанные недостатки снижают надежность функционирования устройства из-за отказов элементов памяти и блоков преобразования информации. Задачей изобретения является повышение отказоустойчивости устройства криптографического преобразования информации путем введения схем исправления ошибок для блоков ЗУ и схем проверок операций преобразования основного устройства до завершения алгоритма и с меньшим количеством избыточной аппаратуры, чем в аналогичных устройствах. Поставленная задача решается тем, что в устройство криптографического преобразования, содержащее ключевое запоминающее устройство, состоящее из восьми 32 разрядных накопителей, 32-разрядный сумматор по модулю 232, первые входы которого соединены с первыми выходами первого 32-разрядного накопителя, а выходы 32 разрядного сумматора по модулю 232 подключены к входам блока подстановки, регистр циклического сдвига, соединенный по выходам с первыми входами первого 32-разрядного сумматора по модулю 2, вторые входы которого соединены с выходами второго 32 разрядного накопителя, первые выходы первого 32-разрядного сумматора по модулю 2 3 5121 1 коммутируются с первыми входами первого и второго 32-разрядных накопителей, соединенных первой двунаправленной шиной входа-выхода между собой, а также с третьим и четвертым 32-разрядными накопителями соответственно через вторые двунаправленные шины входа-выхода, третий и четвертый 32-разрядные накопители по третьим двунаправленным шинам входа-выхода соединены со вторым 32-разрядным сумматором по модулю 232 и 32-разрядным сумматором по модулю (232-1) соответственно, второй 32-разрядный сумматор по модулю 2 вторыми входами соединен с выходами пятого 32-разрядного накопителя, а выходы шестого 32-разрядного накопителя подключены ко вторым входам 32 разрядного сумматора по модулю (232-1), второй 32-разрядный сумматор по модулю 2,первым входом соединенный с выходом первого накопителя, вторым входом - с источником данных, а выходом - к потребителю данных и ко второму входу второго накопителя,введены блоки контроля с первого по шестой, первый и второй блоки исправления ошибок, дополнительные накопители хранения проверочных разрядов для ключевого запоминающего устройства (КЗУ) и блока подстановки, выходы дополнительного накопителя КЗУ соединены с первыми входами первого блока исправления ошибок, вторые входы которого связаны с выходами КЗУ, а выходы - со вторыми входами первого сумматора по модулю 232, выходы дополнительного накопителя хранения проверочных разрядов для блока подстановки соединены с первыми входами второго блока исправления ошибок,вторые входы которого подключены к выходам блока подстановки, а выходы - со входами регистра циклического сдвига, первые, вторые и третьи входы первого блока контроля соединены с выходами первого блока исправления ошибок, первого 32-разрядного накопителя и вторыми выходами первого сумматора по модулю 232 соответственно, первые и вторые входы второго блока контроля подключены к выходам второго блока исправления ошибок и выходам регистра циклического сдвига соответственно, первые, вторые и третьи входы третьего блока контроля соединены с выходами регистра циклического сдвига,выходами второго 32-разрядного накопителя и вторыми выходами первого сумматора по модулю 2 соответственно, первые, вторые и третьи входы четвертого блока контроля подключены соответственно к выходам пятого 32-разрядного накопителя, третьей двунаправленной шине между третьим 32-разрядным накопителем и вторым 32-разрядным сумматором по модулю 232 и выходам второго 32-разрядного сумматора по модулю 232,первые, вторые и третьи выходы пятого блока контроля соединены соответственно с выходами шестого 32-разрядного накопителя, третьей двунаправленной шиной между четвертым 32-разрядным накопителем и 32-разрядным сумматором по модулю (232-1),выходами 32-разрядного сумматором по модулю (232-1), первые вторые и третьи входы шестого блока контроля связаны соответственно с выходом источника данных, вторым выходом 32-разрядного накопителя и выходом второго 32-разрядного сумматора по модулю 2,сигналы на выходах блоков контроля с первого по шестой являются флагами ошибок. Сущность изобретения заключается в том, что каждое информационное слово данных,хранимых в накопителях (КЗУ и блока подстановки), при записи информации в эти накопители дополняется проверочными (контрольными) разрядами, которые предварительно формируются на основе используемого корректирующего кода 3 и записываются в соответствующие дополнительные накопители. С помощью контрольных разрядов и аппаратуры декодирования возможно обнаружение и исправление возникающих в информационных разрядах ошибок при считывании информации из накопителей. Кроме того, с помощью блоков контроля в схеме осуществляется проверка корректности выполнения основных арифметических и логических операций алгоритма при помощи методов контроля, основанных на свойствах сравнений (контроля по модулю) 4. Предлагаемое устройство криптографического преобразования (фиг. 1) содержит КЗУ на 256 бит, состоящее из восьми 32-разрядных накопителей 1 и соответствующих им восьми -разрядных дополнительных накопителей 2 (количество разрядов в дополнительных накопителях определяется мощностью используемого корректирующего кода). В ре 4 5121 1 жиме записи параллельно с занесением информации в накопители 1 вычисляются их проверочные разряды и заносятся в соответствующие накопители 2. Содержимое накопителей 1 и 2 по выходам соответственно 3 и 4 поступает в первый блок исправления ошибок 5, корректирующий возникшие при считывании данных ошибки. По существу заполнение накопителей 1 и 2 представляет собой информационную и проверочную части кодового слова систематического корректирующего кода (32, 32), исправляющегоошибок, а блок 5 - помехоустойчивый кодер. Заполнение первого 32-разрядного накопителя 6 суммируется по модулю 232 со скорректированными блоком 5 данными (формируются на выходах 7 блока 5), считываемыми из КЗУ, в первом 32-разрядном сумматоре 8. Для контроля операции суммирования слагаемые 7 и 9 так же, как и сама сумма 10, поступают в первый блок контроля 11. Блок 11 функционирует на основе метода контроля по модулю р. Обозначим слагаемые 7 как А, 9 - В, а их сумму 10 - АВС. Для контроля целесообразно перейти от двоичного представления исходной информации к новому представлению с основанием 2. Контрольные коды могут быть вычислены путем разбиения двоичных данных на группы поразрядов с последующим суммированием этих групп по модулю р(21)/, гдеи- некоторые целые положительные числа (2). Этот процесс называется свертыванием 3 где а,и с - двоичные изображения цифр в системе с основанием 2,,,контрольные коды для чисел А, В и С соответственно. Контрольный код С находим через контрольные коды слагаемых, а именно Блок 11 проверяет соответствие свертоки С . При их совпадении операция выполнена корректно. В случае несовпадения сверток выдается сигнал об ошибке 12 (выставляется флаг ошибки), и операция повторяется снова. Достоинством данного метода контроля является достаточно простое получение контрольных кодов без значительных затрат времени. Результат суммирования 13 преобразуется в блоке подстановки 14. Полученный вектор корректируется вторым блоком исправления ошибки 15 при помощи проверочных разрядов из дополнительного накопителя 16 и поступает на вход регистра сдвига 17, где циклически сдвигается на одиннадцать шагов в сторону старших разрядов (согласно алгоритму). Контроль циклического сдвига осуществляется вторым блоком контроля 18. Введем следующие обозначения. Пусть значение на шинах 19 до сдвига -и после циклического сдвига 20 на одиннадцать в сторону старших разрядов -. Соответствую щим образом обозначим и контрольные кодыи. Тогда вычисляется за одиннадцать тактов выполнения присвоений где первое значение- сдвинутый контрольный код ,- старший разряд кон трольного кода . Второй блок контроля 18 проверяет правильность выполнения цикли ческого сдвига путем сравненияи. При несовпадении контрольных кодов выдается сигнал 21 об ошибке. Результат сдвига 20 суммируется по модулю два в сумматоре 22 с заполнением 23 второго накопителя 24. Третий блок контроля 25 сумматора 22 с поступающими на него слагаемыми 20, 23 и результатом суммирования 26, обозначенными как Е,и(Е) соответственно, сравнивает величины(контрольный код ) и ,вычисляемые следующим образом здесь- контрольный код суммы Е и ,- инверсия контрольного кода логического произведения Е исо сдвигом кода влево на один разряд. При несовпадении контрольных кодовивыдается сигнал об ошибке 27. Слово из сумматора 22 записывается в первый 6 или во второй 24 накопитель (определяется алгоритмом функционирования устройства 2), после чего заполнение накопителей 6 и 24 может перезаписываться между собой или в 32-разрядные третий 28 и четвертый 29 накопители соответственно в зависимости от режима работы. Заполнение 30 третьего накопителя 28 суммируется по модулю 232 в сумматоре 31 с константой 32 пятого накопителя 33. Результат записывается в третий накопитель 28 и по выходам 34 подается в четвертый блок контроля 35. Блок 35 функционирует аналогично блоку контроля 11 и в случае некорректного выполнения суммирования выдается сигнал об ошибке 36. Заполнение 37 четвертого накопителя 29 суммируется по модулю (232-1) в сумматоре 38 с 32 разрядной константой 39 из шестого накопителя 40. Результат записывается в четвертый накопитель 29 и по выходам 41 - в пятый блок контроля суммирования 42. Принцип функционирования блока контроля 42 четвертого сумматора 38 по модулю (232-1) отличается от функционирования блока 11 вычислением значения( ) для 2 32 и 2 32 . В случае некорректного выполнения операции суммирования блок контроля 42 выдает сигнал об ошибке 43. Второй сумматор 44 по модулю два (без ограничения разрядности) в качестве слагаемых получает поразрядно заполнение 45 первого накопителя 6 и 46 блока открытого (в случае шифрования) или закрытого (при дешифровании) текста из источника данных 47. Результат суммирования 48 проверяется на корректность шестым блоком контроля 49, который функционирует так же, как и блок контроля 25, и выдает сигнал об ошибке 50 при несовпадении контрольных кодов. Результат суммирования по выходу 48 поразрядно поступает в потребитель данных 51 либо во второй накопитель 24 (в зависимости от режима). Управляющие шины записи/чтения в схеме не показаны. Первый блок исправления ошибок 5 может быть построен по схеме, показанной на фиг. 2 (блок 15 строиться аналогично). Структурная схема блока 5 состоит из блока вычисления синдрома 52, на который поступают тридцать два информационных (по входам 5121 1 3) ипроверочных 4 разрядов, где по закону, определяемому типом кода, формируется разрядное слово (синдром) 53. Основу блока вычисления синдрома 52 составляют сумматоры по модулю два 5. Далее синдром 53 поступает на дешифратор синдрома 54, на одном из выходов 55 которого (или нескольких в зависимости от мощности кода и кратности ошибки) устанавливается сигнал лог. 1, соответствующий разряду (разрядам) информационного слова, где произошла ошибка. В блоке коррекции 56 по данному сигналу происходит исправление ошибки. Исправленное слово поступает на выходы 7 устройства. Пример. Пусть контрольные разряды в дополнительных накопителях формируются на основе линейного итеративного кода (по основанию два) (5,4,9,8) 5. Рассмотрим процесс коррекции одиночной ошибки в 32-разрядном блоке 11001010101111110001011001111111. Тогда, согласно правилу формирования контрольных разрядов итеративного кода 1 1 0 0 1 0 1 0 0 1 0 1 1 1 1 1 1 1 0 0 0 1 0 1 1 0 1 0 1 1 1 1 1 1 1 1 0 0 0 1 1 1 0 0 формируется 12 проверочных разрядов 011100011100 и записывается в дополнительный накопитель. Пусть при считывании произошла ошибка в 1-ом информационном разряде (подчеркнут сверху) 0 1001010101111110001011001111111. Блок вычисления синдрома, функционирующий на основании проверочной матрицы Н, имеющей для выбранного кода, например, следующий вид 11111111000000000000000000000000 100000000000000000000111111110000000000000000 0100000000000 5121 11010010100121011111110300010110104011111111010100012100100301010040111105110110601111071111008010100. Полученный синдром 100010000000 поступает на дешифратор 54, который и определяет его соответствие со столбцами проверочной матрицы . В данном примере это первый столбец. Следовательно, на выходах 55 выставляется сигнал 10000000000000000000000000000000. Блок коррекции 57 накладывает полученный сигнал на информационные разряды и исправляет ошибку 1000000000000000000000000000000001001010101111110001011001111111100101 010111111000101100111111. На фиг. 3 представлен вариант схемы первого блока контроля 11 операции суммирования по модулю 232. Для вычисления контрольных кодов разряды каждого из слагаемых 7, 9 и суммы 10 разбиваются на группы поразрядов в каждой и поочередно суммируются по модулю р. Для первого слагаемого 7 формируется 32/ групп 57, 58, 59, которые затем последовательно суммируются в сумматорах 60 по модулю р. Для второго слагаемого 9 и для суммы 10 контрольные коды вычисляются аналогично. Далее, согласно алгоритму 4, вычисленные контрольные коды слагаемых 61 и 62 суммируются в сумматоре 63 по модулю р, а результат суммирования 64 увеличивается на число- 65 в сумматоре 66. Вычисленный из слагаемых таким образом контрольный код 67 проверяется на соответствие контрольному коду 68 суммы 10 блоком сравнения, построенным насумматорах по модулю два 69 и элементе ИЛИ 70 входами. Сигнал лог. 1 на выходе 12 свидетельствует об ошибке при суммировании. Аналогичную структуру имеет и блок контроля 35. Блок контроля 42 для сумматора 38 по модулю (232-1) отличается отсутствием сумматора 66. Рассмотрим пример контроля сумматора по модулю 232. Пусть р 15,1, тогда 24. Предположим что,11110111011100101010101010111001 и 00000001101101011110101010101111, тогда согласно правилу суммирования по МОДУЛЮ 232 САВ 11111001001010001001010101101000. Вычислим контрольные коды 411110111011100100010101010111001(15)101100000001101101011110101010101111 (15)011011111001001010001001010101101000( 15)0010. Т.к. АВ 232, то 0 и 101101100000(15)0010 , что соот ветствует равенству. 5121 1 Теперь предположим, что в 29-ом разряде суммы произошла ошибка (1-0) С 111110010010100010010101011 0 0000 (подчеркнуто сверху). Тогда контрольный код 11111001001010001001010101100001001 . Так какна выходе блока контроля появляется сигнал лог. 1. Блок контроля 18 циклического сдвига на одиннадцать разрядов (фиг. 4) содержит 32/ сумматоров по модулю р 81, последовательно суммирующих группы исходного 19 и преобразованного 20 содержимого регистра 17 для формирования их контрольных кодов. Контрольный код 82 исходного 19 значения поступает в регистр циклического сдвига 83 на один разряд. После сдвига содержимое 84 регистра 83 поступает на сумматор 85 по модулю р, где суммируется со старшим разрядом контрольного кода до сдвига, результат суммирования 86 записывается в регистр циклического сдвига 83. Цикл повторяется одиннадцать раз, после чего счетчик 87 подает управляющий сигнал 88, который инициирует запись результата суммы 86 в накопитель 89. Блок сравнения контрольных кодов 90 и 91 построен так же, как в блоке контроля 11 насумматорах по модулю два 92 и элементе ИЛИ 93, лог. 1 на выходе 21 которого свидетельствует об ошибке. Блок контроля 25 сумматора по модулю два 22 может быть построен по схеме, как показано на фиг. 5. Блок 25 содержит попоследовательных сумматоров 94 по модулю р для каждого их слагаемых 20, 23 и суммы 26, с помощью которых вычисляются их контрольные коды. Для вычисления контрольного кода суммы 10 посредством контрольных кодов 96 и 97 выполняется следующая последовательность действий. Параллельно с последовательным суммированием 94 вычисляется логическое произведение в блоке 98(тридцать два двух входовых элемента И) слагаемых 20 и 23, которое затем сдвигается влево на один разряд в регистре 99. По полученному значению 100 вычисляется контрольный код 101 с помощью известной процедуры суммирования, который поступает на инвертор 102. Контрольные коды 96 и 97 соответствующих слагаемых 20 и 23 суммируются сумматором по модулю р 103, и результат суммы 104 суммируется сумматором 105 по модулю р с инверсией контрольного кода логического произведения слагаемых 20, 23 со сдвигом влево на один разряд 106. Полученный результат 107 сравнивается с контрольным кодом суммы 95 в блоке сравнения, состоящий изсумматоров 108 по модулю два и элемента ИЛИ 109. В случае некорректного выполнения операции сумматором 22 блок контроля 25 выдает сигнал 27 об ошибке. Структура и принцип функционирования шестого блока контроля 49 для сумматора 44 аналогичны приведенным. Таким образом, предлагаемое устройство выполняет те же функции, что и известное. Однако преимущество данного устройства состоит в увеличении отказоустойчивости аппаратной части, а следовательно - в повышении надежности функционирования и получении более корректных результатов с точки зрения реализации алгоритма. Действительно,избыточные схемы проверок позволяют нейтрализовать влияние отказов элементов памяти при чтении/записи и блоков арифметических и логических операций еще в процессе выполнения преобразований, что может быть возможно в известном устройстве 2 лишь после завершения алгоритма. Зачастую ошибки, возникающие в известном устройстве,остаются необнаруженными, а в случае обнаружения достаточно трудно локализуемы и приводят к снижению производительности в 2 и более раз, что устраняется предложенным устройством. 5121 1 4. Савельев А.Я. Прикладная теория цифровых автоматов. - М. Высшая школа, 1987. С.272. 5. Урбанович П.П., Алексеев В.Ф., Верниковский Е.А. Избыточность в полупроводниковых интегральных микросхемах памяти. - Мн. Навука и тэхнка, 1995. - С.262. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 11
МПК / Метки
МПК: H04L 09/00, H04K 01/00
Метки: устройство, коррекцией, ошибок, обнаружением, преобразования, информации, криптографического
