Полидисульфид пурпурина в качестве светостабилизатора полиэтилена

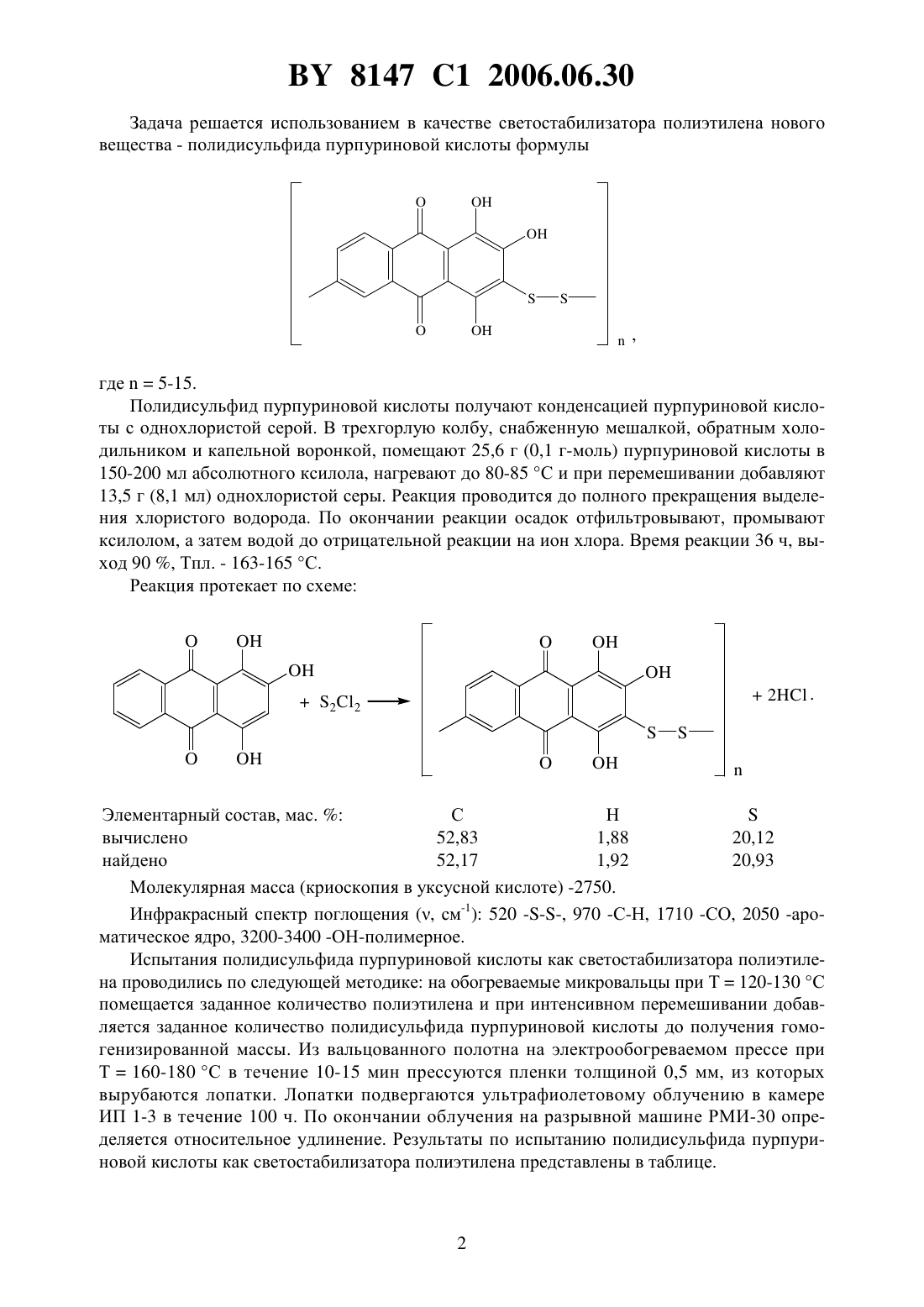

(71) Заявители Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет(72) Авторы Лосев Юрий Павлович Прокопчук Николай Романович Яценко Валентина Владимировна Кочеткова Юлия Валерьевна Липницкий Сергей Петрович Скурко Ольга Федоровна(73) Патентообладатели Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет Изобретение относится к области стабилизаторов полиэтилена, которые способствуют сохранению эксплуатационных свойств изделий из полиэтилена в процессе светостарения или их снижение в значительно меньшей степени, чем без стабилизаторов. В качестве светостабилизатора полиэтилена широко используется 4-алкокси-2-гидроксибензофенон (Бензон ОА) 1 (прототип). Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия светостабилизатора полиэтилена. 8147 1 2006.06.30 Задача решается использованием в качестве светостабилизатора полиэтилена нового вещества - полидисульфида пурпуриновой кислоты формулы, где 5-15. Полидисульфид пурпуриновой кислоты получают конденсацией пурпуриновой кислоты с однохлористой серой. В трехгорлую колбу, снабженную мешалкой, обратным холодильником и капельной воронкой, помещают 25,6 г (0,1 г-моль) пурпуриновой кислоты в 150-200 мл абсолютного ксилола, нагревают до 80-85 С и при перемешивании добавляют 13,5 г (8,1 мл) однохлористой серы. Реакция проводится до полного прекращения выделения хлористого водорода. По окончании реакции осадок отфильтровывают, промывают ксилолом, а затем водой до отрицательной реакции на ион хлора. Время реакции 36 ч, выход 90 , Тпл. - 163-165 С. Реакция протекает по схеме вычислено 52,83 1,88 20,12 найдено 52,17 1,92 20,93 Молекулярная масса (криоскопия в уксусной кислоте) -2750. Инфракрасный спектр поглощения (, см-1) 520 , 970 -С-Н, 1710 -СО, 2050 -ароматическое ядро, 3200-3400 -ОН-полимерное. Испытания полидисульфида пурпуриновой кислоты как светостабилизатора полиэтилена проводились по следующей методике на обогреваемые микровальцы при Т 120-130 С помещается заданное количество полиэтилена и при интенсивном перемешивании добавляется заданное количество полидисульфида пурпуриновой кислоты до получения гомогенизированной массы. Из вальцованного полотна на электрообогреваемом прессе при Т 160-180 С в течение 10-15 мин прессуются пленки толщиной 0,5 мм, из которых вырубаются лопатки. Лопатки подвергаются ультрафиолетовому облучению в камере ИП 1-3 в течение 100 ч. По окончании облучения на разрывной машине РМИ-30 определяется относительное удлинение. Результаты по испытанию полидисульфида пурпуриновой кислоты как светостабилизатора полиэтилена представлены в таблице. 8147 1 2006.06.30 Светостарение полиэтилена (аппарат ИП-1-3, время облучения 100 часов) Относительное удлинение,до облучения после облучения Полидисульфид пурпуриновой кислоты 0,2 0,3 0,5 Бензон ОА 0,5 В концентрации 0,3-0,5 мас.полидисульфид пурпуриновой кислоты относительное удлинение после светостарения в 1,6-3,25 раза выше, чем в присутствии промышленного светостабилизатора Бензона ОА. Источники информации 1. Химические добавки к полимерам. - М. Химия, 1981. - С 115-116. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
