Способ строительства дренажа

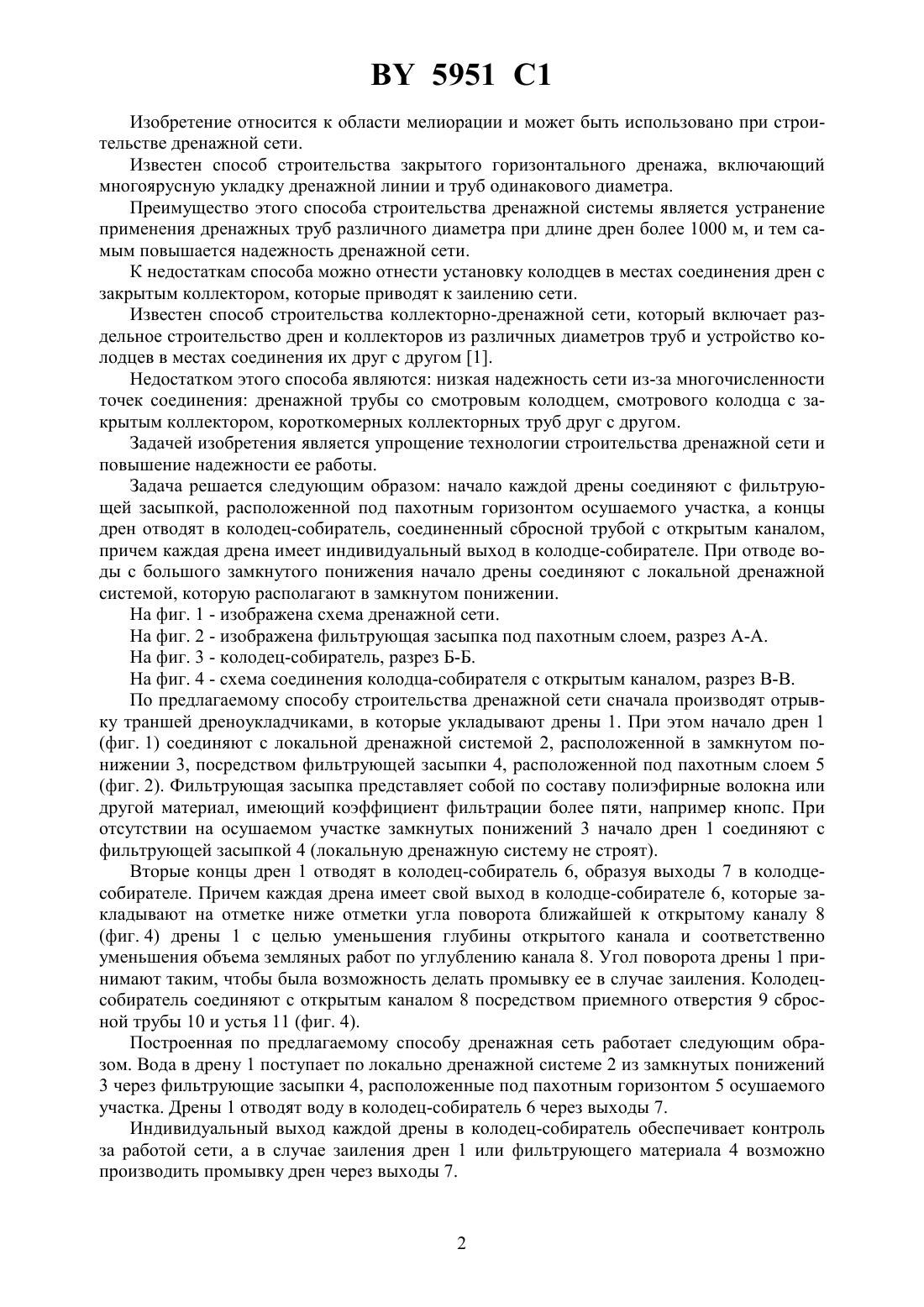

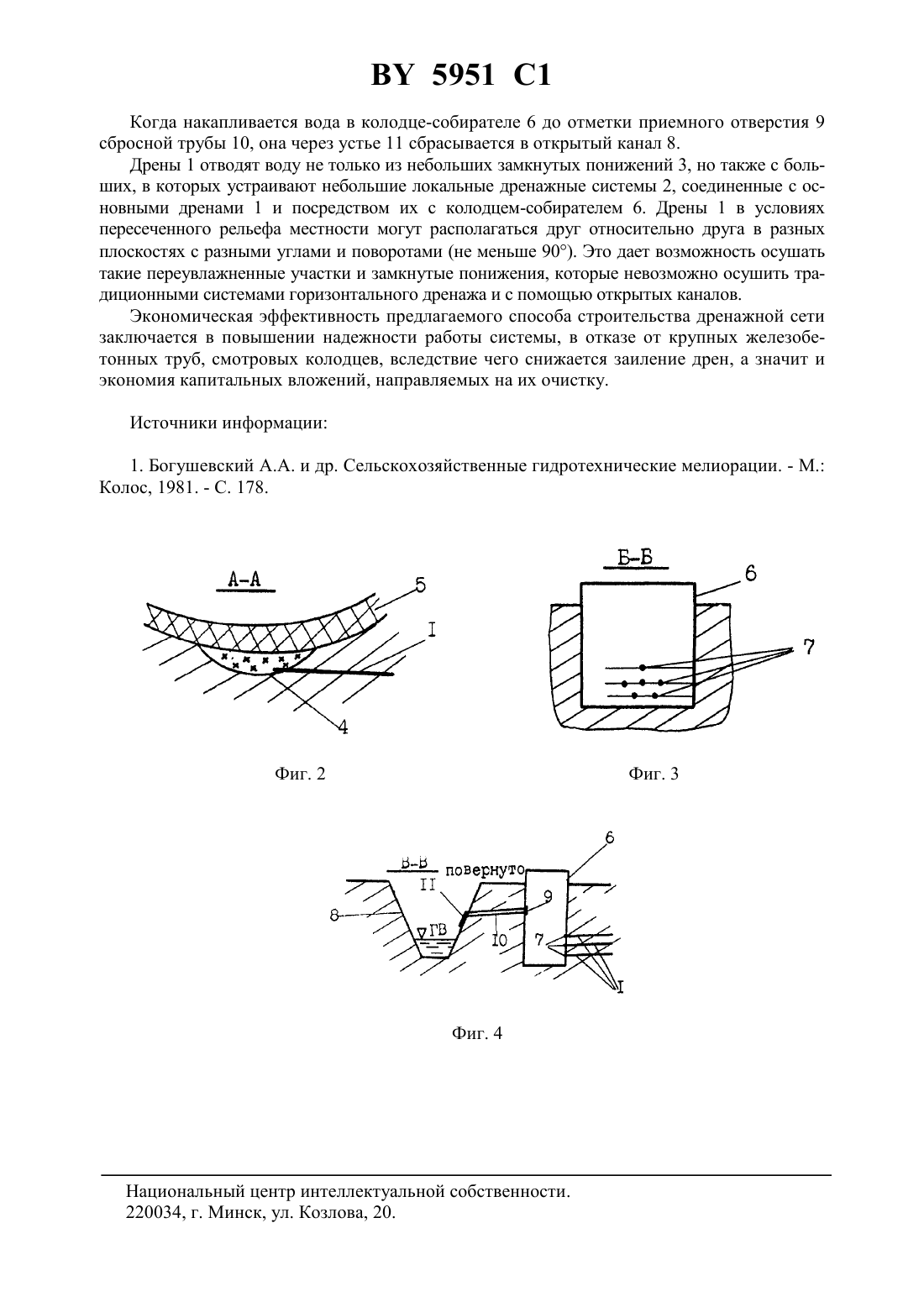

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие БелНИИ мелиорации и луговодства(72) Авторы Хасеневич Бронислав Константинович Кондратьев Виктор Николаевич(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БелНИИ мелиорации и луговодства(57) 1. Способ строительства дренажа, включающий укладку дрен в траншеи, отличающийся тем, что начало каждой дрены соединяют с фильтрующей засыпкой, расположенной под пахотным горизонтом осушаемого участка, а концы дрен отводят в колодецсобиратель, соединенный сбросной трубой с открытым каналом, причем каждая дрена имеет индивидуальный выход в колодце-собирателе. 2. Способ по п. 1, отличающийся тем, что при отводе воды с большого замкнутого понижения начало дрены соединяют посредством фильтрующей засыпки с локальной дренажной системой, которую располагают в замкнутом понижении. 5951 1 Изобретение относится к области мелиорации и может быть использовано при строительстве дренажной сети. Известен способ строительства закрытого горизонтального дренажа, включающий многоярусную укладку дренажной линии и труб одинакового диаметра. Преимущество этого способа строительства дренажной системы является устранение применения дренажных труб различного диаметра при длине дрен более 1000 м, и тем самым повышается надежность дренажной сети. К недостаткам способа можно отнести установку колодцев в местах соединения дрен с закрытым коллектором, которые приводят к заилению сети. Известен способ строительства коллекторно-дренажной сети, который включает раздельное строительство дрен и коллекторов из различных диаметров труб и устройство колодцев в местах соединения их друг с другом 1. Недостатком этого способа являются низкая надежность сети из-за многочисленности точек соединения дренажной трубы со смотровым колодцем, смотрового колодца с закрытым коллектором, короткомерных коллекторных труб друг с другом. Задачей изобретения является упрощение технологии строительства дренажной сети и повышение надежности ее работы. Задача решается следующим образом начало каждой дрены соединяют с фильтрующей засыпкой, расположенной под пахотным горизонтом осушаемого участка, а концы дрен отводят в колодец-собиратель, соединенный сбросной трубой с открытым каналом,причем каждая дрена имеет индивидуальный выход в колодце-собирателе. При отводе воды с большого замкнутого понижения начало дрены соединяют с локальной дренажной системой, которую располагают в замкнутом понижении. На фиг. 1 - изображена схема дренажной сети. На фиг. 2 - изображена фильтрующая засыпка под пахотным слоем, разрез А-А. На фиг. 3 - колодец-собиратель, разрез Б-Б. На фиг. 4 - схема соединения колодца-собирателя с открытым каналом, разрез В-В. По предлагаемому способу строительства дренажной сети сначала производят отрывку траншей дреноукладчиками, в которые укладывают дрены 1. При этом начало дрен 1(фиг. 1) соединяют с локальной дренажной системой 2, расположенной в замкнутом понижении 3, посредством фильтрующей засыпки 4, расположенной под пахотным слоем 5(фиг. 2). Фильтрующая засыпка представляет собой по составу полиэфирные волокна или другой материал, имеющий коэффициент фильтрации более пяти, например кнопс. При отсутствии на осушаемом участке замкнутых понижений 3 начало дрен 1 соединяют с фильтрующей засыпкой 4 (локальную дренажную систему не строят). Вторые концы дрен 1 отводят в колодец-собиратель 6, образуя выходы 7 в колодцесобирателе. Причем каждая дрена имеет свой выход в колодце-собирателе 6, которые закладывают на отметке ниже отметки угла поворота ближайшей к открытому каналу 8(фиг. 4) дрены 1 с целью уменьшения глубины открытого канала и соответственно уменьшения объема земляных работ по углублению канала 8. Угол поворота дрены 1 принимают таким, чтобы была возможность делать промывку ее в случае заиления. Колодецсобиратель соединяют с открытым каналом 8 посредством приемного отверстия 9 сбросной трубы 10 и устья 11 (фиг. 4). Построенная по предлагаемому способу дренажная сеть работает следующим образом. Вода в дрену 1 поступает по локально дренажной системе 2 из замкнутых понижений 3 через фильтрующие засыпки 4, расположенные под пахотным горизонтом 5 осушаемого участка. Дрены 1 отводят воду в колодец-собиратель 6 через выходы 7. Индивидуальный выход каждой дрены в колодец-собиратель обеспечивает контроль за работой сети, а в случае заиления дрен 1 или фильтрующего материала 4 возможно производить промывку дрен через выходы 7. 5951 1 Когда накапливается вода в колодце-собирателе 6 до отметки приемного отверстия 9 сбросной трубы 10, она через устье 11 сбрасывается в открытый канал 8. Дрены 1 отводят воду не только из небольших замкнутых понижений 3, но также с больших, в которых устраивают небольшие локальные дренажные системы 2, соединенные с основными дренами 1 и посредством их с колодцем-собирателем 6. Дрены 1 в условиях пересеченного рельефа местности могут располагаться друг относительно друга в разных плоскостях с разными углами и поворотами (не меньше 90). Это дает возможность осушать такие переувлажненные участки и замкнутые понижения, которые невозможно осушить традиционными системами горизонтального дренажа и с помощью открытых каналов. Экономическая эффективность предлагаемого способа строительства дренажной сети заключается в повышении надежности работы системы, в отказе от крупных железобетонных труб, смотровых колодцев, вследствие чего снижается заиление дрен, а значит и экономия капитальных вложений, направляемых на их очистку. Источники информации 1. Богушевский А.А. и др. Сельскохозяйственные гидротехнические мелиорации. - М. Колос, 1981. - С. 178. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
