Механизм отбора мощности

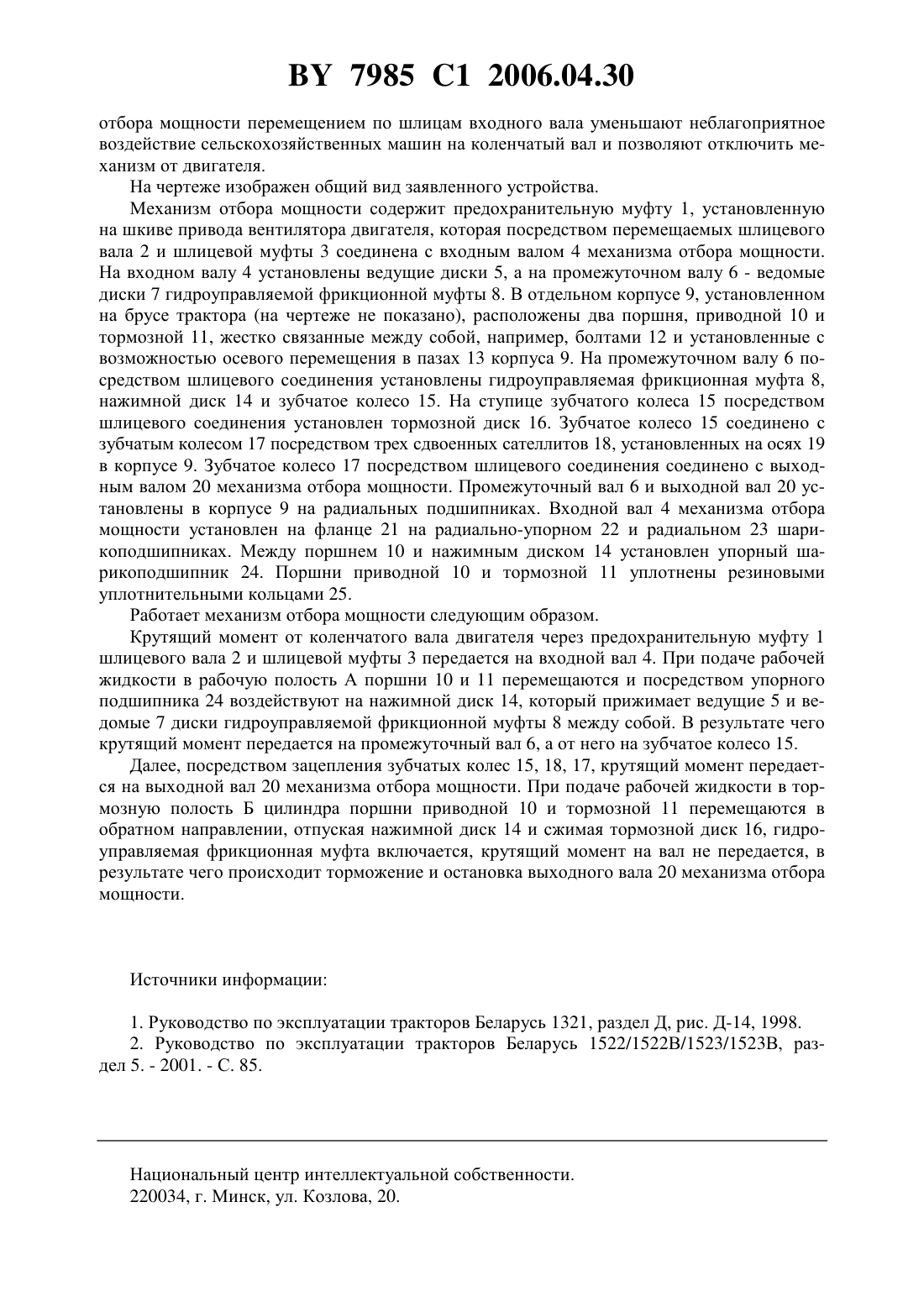

(51)60 17/28 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Минский тракторный завод(72) Авторы Мелешко Михаил Григорьевич Дакимович Василий Васильевич Сапельников Виктор Георгиевич Бернштейн Израиль Моисеевич(73) Патентообладатель Республиканское унитарное предприятие Минский тракторный завод(56) Руководство по эксплуатации тракторов Беларусь 1522, 1522 В, 1523,1523 В. - 2001. - С. 85.2132786 1, 1999.1081017 , 1984.1067007 2, 2001.(57) 1. Механизм отбора мощности транспортного средства, содержащий соосный редуктор с тремя сдвоенными сателлитами, устройство включения-выключения механизма, состоящее из гидроуправляемой фрикционной муфты, ведущие диски которой установлены на входном валу, а ведомые диски - на промежуточном валу, и двух поршней - приводного и тормозного, взаимодействующих соответственно с тормозными и нажимными дисками,отличающийся тем, что он выполнен в отдельном корпусе, а поршни жестко связаны между собой и установлены с возможностью осевого перемещения в пазах корпуса. 2. Механизм отбора мощности по п. 1, отличающийся тем, что поршни снабжены уплотнительными резиновыми кольцами. 7985 1 2006.04.30 Изобретение относится к транспортному машиностроению, преимущественно к тракторостроению, в частности к механизмам отбора мощности трактора, которые обеспечивают работу трактора с сельскохозяйственными машинами и орудиями с использованием силового агрегата трактора. Известен механизм отбора мощности, устанавливаемый в крышке корпуса заднего моста на тракторе, содержащий планетарный редуктор, устройство включения-выключения в виде ленточных тормозов включения-выключения механизма отбора мощности, с приводом от коленчатого вала двигателя 1. Недостатком данной конструкции является то, что ленточные тормоза включениявыключения механизма отбора мощности не имеют своего закрытого корпуса и не обеспечивают передачу заданного крутящего момента на тракторах мощностью более 120 л.с. Кроме того, для нормальной работы тормоза (исключение буксования) при эксплуатации трактора необходима периодическая регулировка механизма управления для обеспечения минимального зазора между тормозной лентой и тормозным барабаном по причине износа накладок ленточного тормоза. Однако доступ к регулировочным винтам возможен лишь при частичной разборке трактора (снятие заднего колеса, кабины, топливного бака). Известен механизм отбора мощности, установленный в крышке корпуса заднего моста, содержащий соосный редуктор с тремя сдвоенными сателлитами и устройство включения-выключения в виде гидроуправляемой фрикционной муфты, имеющий два поршня, воздействующих на приводные и тормозные диски 2. Недостатком данной конструкции является то, что механизм отбора мощности размещен в крышке корпуса заднего моста и не имеет своего закрытого корпуса, подача рабочей жидкости к приводному и тормозному поршням осуществляется через вращающиеся органы агрегата с установленными в них чугунными разрезными кольцами, что приводит к большим утечкам и потерям рабочей жидкости и требует постоянной подпитки гидросистемы, в результате чего механизм невозможно использовать как самостоятельный агрегат, а раздельное включение приводного и тормозного поршней не обеспечивает плавности включения механизма отбора мощности. Задачей изобретения является создание механизма отбора мощности как самостоятельного агрегата, обеспечивающего плавность включения-выключения и благоприятные условия работы, устранение утечек и потерь рабочей жидкости. Поставленная задача достигается тем, что механизм отбора мощности содержит соосный редуктор с тремя сдвоенными сателлитами, устройство включения-выключения механизма, состоящее из гидроуправляемой фрикционной муфты, ведущие диски которой установлены на входном валу, а ведомые диски - на промежуточном валу, и двух поршней - приводного и тормозного, взаимодействующих соответственно с тормозными и нажимными дисками, причем механизм отбора мощности выполнен в отдельном корпусе, а поршни жестко связаны между собой и установлены с возможностью осевого перемещения в пазах корпуса. Кроме того, поршни снабжены уплотнительными резиновыми кольцами. По сравнению с прототипом заявляемое устройство отличается выполнением его в отдельном корпусе, жестко связанными между собой поршнями, установленными с возможностью осевого перемещения в пазах корпуса и снабженными уплотнительными резиновыми кольцами. Выполнение механизма отбора мощности в отдельном корпусе позволяет использовать его как самостоятельный агрегат, устранить утечки и потери рабочей жидкости, а наличие резиновых уплотнительных колец позволяет избежать утечек рабочей жидкости из гидросистемы. Выполнение поршней жестко связанными между собой и установленными с возможностью осевого перемещения в пазах корпуса обеспечивает плавность включения, а установка предохранительной муфты на входном валу и возможность выключения вала 2 7985 1 2006.04.30 отбора мощности перемещением по шлицам входного вала уменьшают неблагоприятное воздействие сельскохозяйственных машин на коленчатый вал и позволяют отключить механизм от двигателя. На чертеже изображен общий вид заявленного устройства. Механизм отбора мощности содержит предохранительную муфту 1, установленную на шкиве привода вентилятора двигателя, которая посредством перемещаемых шлицевого вала 2 и шлицевой муфты 3 соединена с входным валом 4 механизма отбора мощности. На входном валу 4 установлены ведущие диски 5, а на промежуточном валу 6 - ведомые диски 7 гидроуправляемой фрикционной муфты 8. В отдельном корпусе 9, установленном на брусе трактора (на чертеже не показано), расположены два поршня, приводной 10 и тормозной 11, жестко связанные между собой, например, болтами 12 и установленные с возможностью осевого перемещения в пазах 13 корпуса 9. На промежуточном валу 6 посредством шлицевого соединения установлены гидроуправляемая фрикционная муфта 8,нажимной диск 14 и зубчатое колесо 15. На ступице зубчатого колеса 15 посредством шлицевого соединения установлен тормозной диск 16. Зубчатое колесо 15 соединено с зубчатым колесом 17 посредством трех сдвоенных сателлитов 18, установленных на осях 19 в корпусе 9. Зубчатое колесо 17 посредством шлицевого соединения соединено с выходным валом 20 механизма отбора мощности. Промежуточный вал 6 и выходной вал 20 установлены в корпусе 9 на радиальных подшипниках. Входной вал 4 механизма отбора мощности установлен на фланце 21 на радиально-упорном 22 и радиальном 23 шарикоподшипниках. Между поршнем 10 и нажимным диском 14 установлен упорный шарикоподшипник 24. Поршни приводной 10 и тормозной 11 уплотнены резиновыми уплотнительными кольцами 25. Работает механизм отбора мощности следующим образом. Крутящий момент от коленчатого вала двигателя через предохранительную муфту 1 шлицевого вала 2 и шлицевой муфты 3 передается на входной вал 4. При подаче рабочей жидкости в рабочую полость А поршни 10 и 11 перемещаются и посредством упорного подшипника 24 воздействуют на нажимной диск 14, который прижимает ведущие 5 и ведомые 7 диски гидроуправляемой фрикционной муфты 8 между собой. В результате чего крутящий момент передается на промежуточный вал 6, а от него на зубчатое колесо 15. Далее, посредством зацепления зубчатых колес 15, 18, 17, крутящий момент передается на выходной вал 20 механизма отбора мощности. При подаче рабочей жидкости в тормозную полость Б цилиндра поршни приводной 10 и тормозной 11 перемещаются в обратном направлении, отпуская нажимной диск 14 и сжимая тормозной диск 16, гидроуправляемая фрикционная муфта включается, крутящий момент на вал не передается, в результате чего происходит торможение и остановка выходного вала 20 механизма отбора мощности. Источники информации 1. Руководство по эксплуатации тракторов Беларусь 1321, раздел Д, рис. Д-14, 1998. 2. Руководство по эксплуатации тракторов Беларусь 1522/1522 В/1523/1523 В, раздел 5. - 2001. - С. 85. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
