Пористый протез тазобедренного сустава

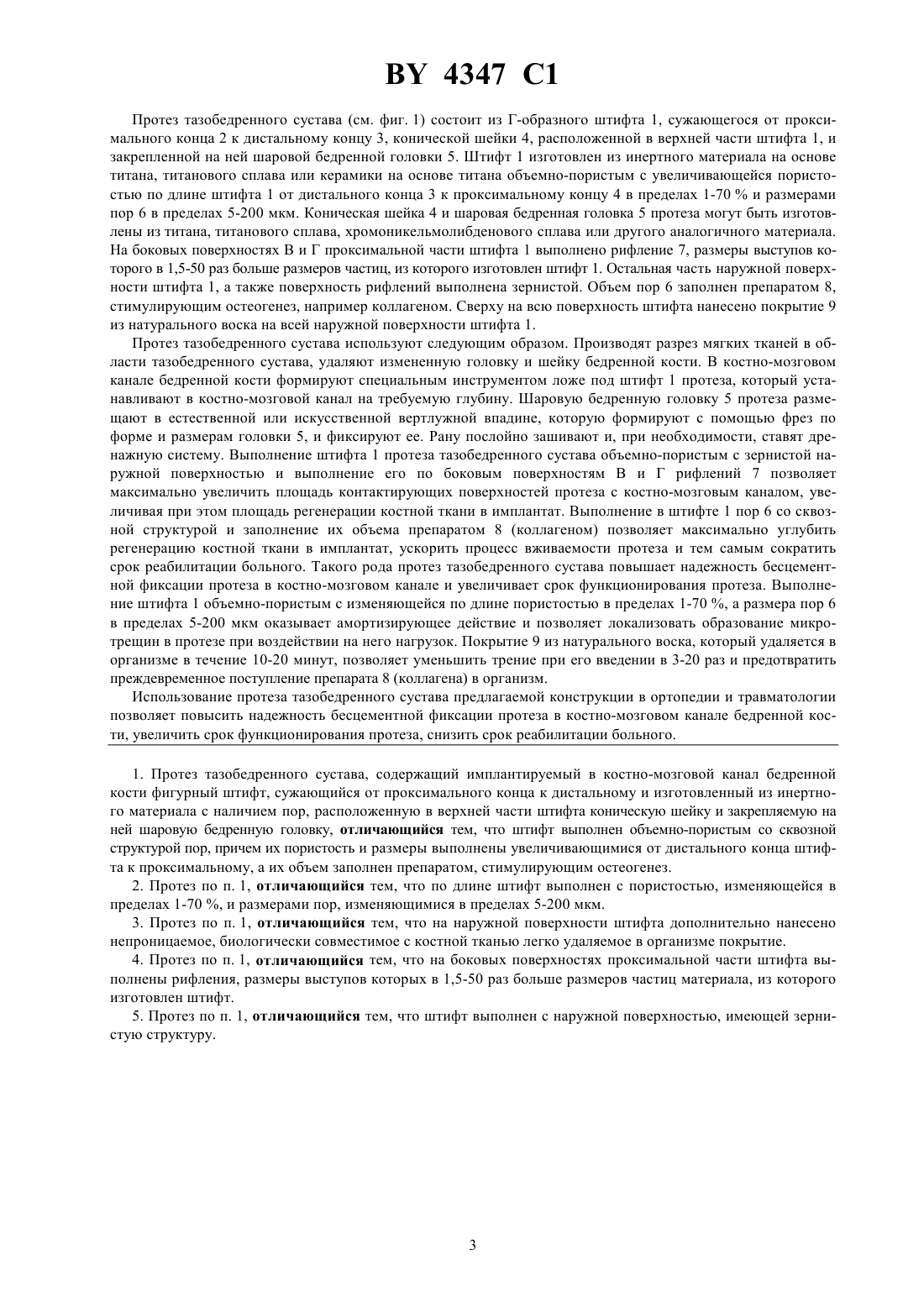

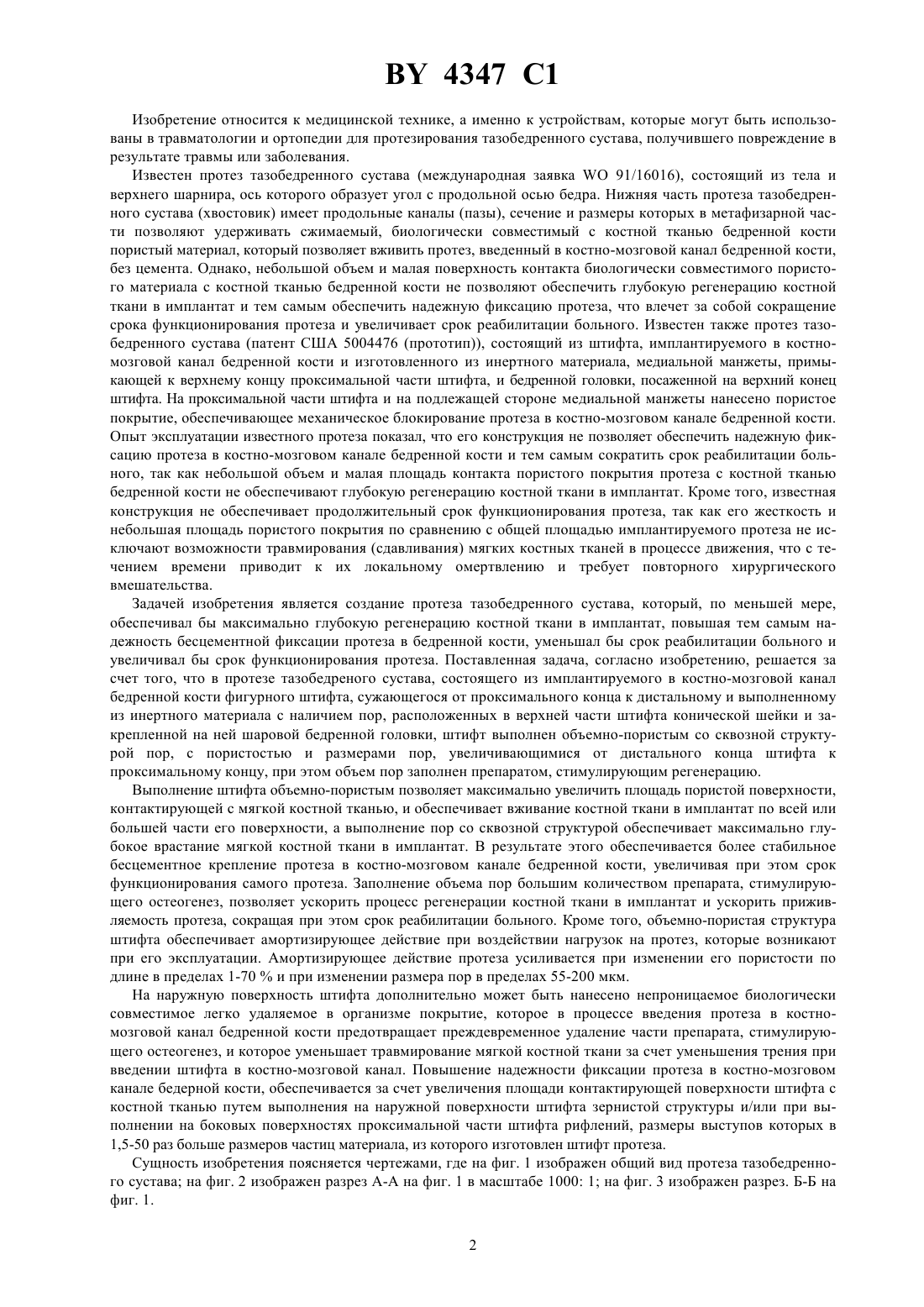

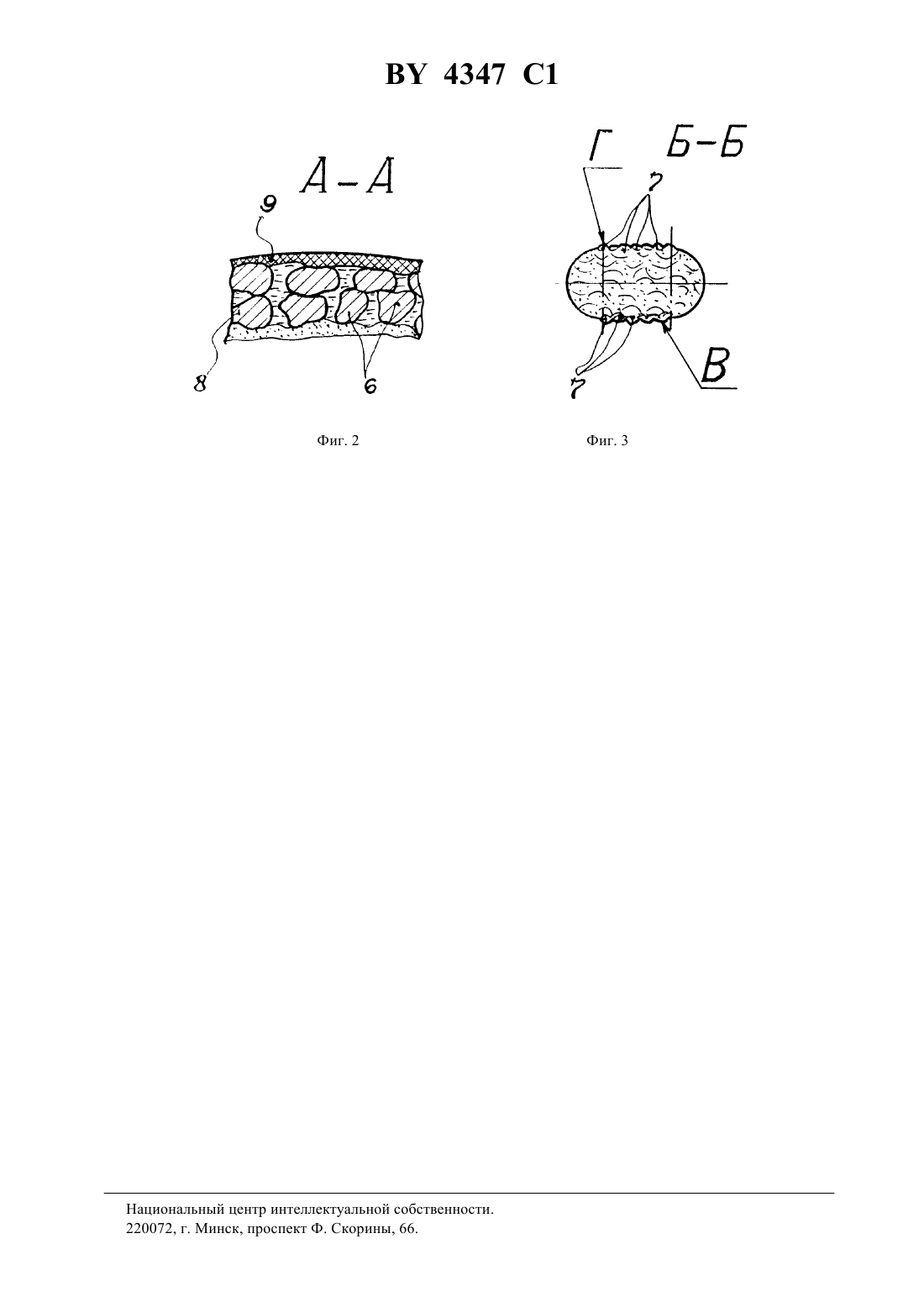

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОРИСТЫЙ ПРОТЕЗ ТАЗОБЕДРЕННОГО СУСТАВА(71) Заявитель Закрытое акционерное общество АЛТИМЕД(73) Патентообладатель Закрытое акционерное общество АЛТИМЕД(57) Изобретение относится к медицинской технике и может быть использовано в травматологии и ортопедии для протезирования тазобедренного сустава. Сущность изобретения заключается в том, что в протезе тазобедренного сустава, состоящем из фигурного штифта, изготовленного из инертного материала с наличием пор и расположенных в верхней части штифта конической шейки и закрепленной на ней бедренной головки,штифт выполнен объемно-пористым со сквозной структурой пор, при этом пористость и размеры пор увеличиваются от дистального конца к проксимальному концу, а объем пор заполнен препаратом, стимулирующим остеогенез. Кроме того, штифт выполнен с изменяющейся пористостью в пределах 1-70 и изменяющимися размерами пор в пределах 5-200 мкм, а на боковых поверхностях проксимальной его части выполнены рифления, размеры выступов которых в 1,5-50 раз больше размеров частиц материала, из которого изготовлен штифт. При этом штифт выполнен с наружной поверхностью, имеющей зернистую структуру, а его наружная поверхность покрыта непроницаемым биологически совместимым с костной тканью,легко удаляемым в организме покрытием 4347 1 Изобретение относится к медицинской технике, а именно к устройствам, которые могут быть использованы в травматологии и ортопедии для протезирования тазобедренного сустава, получившего повреждение в результате травмы или заболевания. Известен протез тазобедренного сустава (международная заявка 91/16016), состоящий из тела и верхнего шарнира, ось которого образует угол с продольной осью бедра. Нижняя часть протеза тазобедренного сустава (хвостовик) имеет продольные каналы (пазы), сечение и размеры которых в метафизарной части позволяют удерживать сжимаемый, биологически совместимый с костной тканью бедренной кости пористый материал, который позволяет вживить протез, введенный в костно-мозговой канал бедренной кости,без цемента. Однако, небольшой объем и малая поверхность контакта биологически совместимого пористого материала с костной тканью бедренной кости не позволяют обеспечить глубокую регенерацию костной ткани в имплантат и тем самым обеспечить надежную фиксацию протеза, что влечет за собой сокращение срока функционирования протеза и увеличивает срок реабилитации больного. Известен также протез тазобедренного сустава (патент США 5004476 (прототип, состоящий из штифта, имплантируемого в костномозговой канал бедренной кости и изготовленного из инертного материала, медиальной манжеты, примыкающей к верхнему концу проксимальной части штифта, и бедренной головки, посаженной на верхний конец штифта. На проксимальной части штифта и на подлежащей стороне медиальной манжеты нанесено пористое покрытие, обеспечивающее механическое блокирование протеза в костно-мозговом канале бедренной кости. Опыт эксплуатации известного протеза показал, что его конструкция не позволяет обеспечить надежную фиксацию протеза в костно-мозговом канале бедренной кости и тем самым сократить срок реабилитации больного, так как небольшой объем и малая площадь контакта пористого покрытия протеза с костной тканью бедренной кости не обеспечивают глубокую регенерацию костной ткани в имплантат. Кроме того, известная конструкция не обеспечивает продолжительный срок функционирования протеза, так как его жесткость и небольшая площадь пористого покрытия по сравнению с общей площадью имплантируемого протеза не исключают возможности травмирования (сдавливания) мягких костных тканей в процессе движения, что с течением времени приводит к их локальному омертвлению и требует повторного хирургического вмешательства. Задачей изобретения является создание протеза тазобедренного сустава, который, по меньшей мере,обеспечивал бы максимально глубокую регенерацию костной ткани в имплантат, повышая тем самым надежность бецементной фиксации протеза в бедренной кости, уменьшал бы срок реабилитации больного и увеличивал бы срок функционирования протеза. Поставленная задача, согласно изобретению, решается за счет того, что в протезе тазобедреного сустава, состоящего из имплантируемого в костно-мозговой канал бедренной кости фигурного штифта, сужающегося от проксимального конца к дистальному и выполненному из инертного материала с наличием пор, расположенных в верхней части штифта конической шейки и закрепленной на ней шаровой бедренной головки, штифт выполнен объемно-пористым со сквозной структурой пор, с пористостью и размерами пор, увеличивающимися от дистального конца штифта к проксимальному концу, при этом объем пор заполнен препаратом, стимулирующим регенерацию. Выполнение штифта объемно-пористым позволяет максимально увеличить площадь пористой поверхности,контактирующей с мягкой костной тканью, и обеспечивает вживание костной ткани в имплантат по всей или большей части его поверхности, а выполнение пор со сквозной структурой обеспечивает максимально глубокое врастание мягкой костной ткани в имплантат. В результате этого обеспечивается более стабильное бесцементное крепление протеза в костно-мозговом канале бедренной кости, увеличивая при этом срок функционирования самого протеза. Заполнение объема пор большим количеством препарата, стимулирующего остеогенез, позволяет ускорить процесс регенерации костной ткани в имплантат и ускорить приживляемость протеза, сокращая при этом срок реабилитации больного. Кроме того, объемно-пористая структура штифта обеспечивает амортизирующее действие при воздействии нагрузок на протез, которые возникают при его эксплуатации. Амортизирующее действие протеза усиливается при изменении его пористости по длине в пределах 1-70 и при изменении размера пор в пределах 55-200 мкм. На наружную поверхность штифта дополнительно может быть нанесено непроницаемое биологически совместимое легко удаляемое в организме покрытие, которое в процессе введения протеза в костномозговой канал бедренной кости предотвращает преждевременное удаление части препарата, стимулирующего остеогенез, и которое уменьшает травмирование мягкой костной ткани за счет уменьшения трения при введении штифта в костно-мозговой канал. Повышение надежности фиксации протеза в костно-мозговом канале бедерной кости, обеспечивается за счет увеличения площади контактирующей поверхности штифта с костной тканью путем выполнения на наружной поверхности штифта зернистой структуры и/или при выполнении на боковых поверхностях проксимальной части штифта рифлений, размеры выступов которых в 1,5-50 раз больше размеров частиц материала, из которого изготовлен штифт протеза. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен общий вид протеза тазобедренного сустава на фиг. 2 изображен разрез А-А на фиг. 1 в масштабе 1000 1 на фиг. 3 изображен разрез. Б-Б на фиг. 1. 2 4347 1 Протез тазобедренного сустава (см. фиг. 1) состоит из Г-образного штифта 1, сужающегося от проксимального конца 2 к дистальному концу 3, конической шейки 4, расположенной в верхней части штифта 1, и закрепленной на ней шаровой бедренной головки 5. Штифт 1 изготовлен из инертного материала на основе титана, титанового сплава или керамики на основе титана объемно-пористым с увеличивающейся пористостью по длине штифта 1 от дистального конца 3 к проксимальному концу 4 в пределах 1-70 и размерами пор 6 в пределах 5-200 мкм. Коническая шейка 4 и шаровая бедренная головка 5 протеза могут быть изготовлены из титана, титанового сплава, хромоникельмолибденового сплава или другого аналогичного материала. На боковых поверхностях В и Г проксимальной части штифта 1 выполнено рифление 7, размеры выступов которого в 1,5-50 раз больше размеров частиц, из которого изготовлен штифт 1. Остальная часть наружной поверхности штифта 1, а также поверхность рифлений выполнена зернистой. Объем пор 6 заполнен препаратом 8,стимулирующим остеогенез, например коллагеном. Сверху на всю поверхность штифта нанесено покрытие 9 из натурального воска на всей наружной поверхности штифта 1. Протез тазобедренного сустава используют следующим образом. Производят разрез мягких тканей в области тазобедренного сустава, удаляют измененную головку и шейку бедренной кости. В костно-мозговом канале бедренной кости формируют специальным инструментом ложе под штифт 1 протеза, который устанавливают в костно-мозговой канал на требуемую глубину. Шаровую бедренную головку 5 протеза размещают в естественной или искусственной вертлужной впадине, которую формируют с помощью фрез по форме и размерам головки 5, и фиксируют ее. Рану послойно зашивают и, при необходимости, ставят дренажную систему. Выполнение штифта 1 протеза тазобедренного сустава объемно-пористым с зернистой наружной поверхностью и выполнение его по боковым поверхностям В и Г рифлений 7 позволяет максимально увеличить площадь контактирующих поверхностей протеза с костно-мозговым каналом, увеличивая при этом площадь регенерации костной ткани в имплантат. Выполнение в штифте 1 пор 6 со сквозной структурой и заполнение их объема препаратом 8 (коллагеном) позволяет максимально углубить регенерацию костной ткани в имплантат, ускорить процесс вживаемости протеза и тем самым сократить срок реабилитации больного. Такого рода протез тазобедренного сустава повышает надежность бесцементной фиксации протеза в костно-мозговом канале и увеличивает срок функционирования протеза. Выполнение штифта 1 объемно-пористым с изменяющейся по длине пористостью в пределах 1-70 , а размера пор 6 в пределах 5-200 мкм оказывает амортизирующее действие и позволяет локализовать образование микротрещин в протезе при воздействии на него нагрузок. Покрытие 9 из натурального воска, который удаляется в организме в течение 10-20 минут, позволяет уменьшить трение при его введении в 3-20 раз и предотвратить преждевременное поступление препарата 8 (коллагена) в организм. Использование протеза тазобедренного сустава предлагаемой конструкции в ортопедии и травматологии позволяет повысить надежность бесцементной фиксации протеза в костно-мозговом канале бедренной кости, увеличить срок функционирования протеза, снизить срок реабилитации больного. 1. Протез тазобедренного сустава, содержащий имплантируемый в костно-мозговой канал бедренной кости фигурный штифт, сужающийся от проксимального конца к дистальному и изготовленный из инертного материала с наличием пор, расположенную в верхней части штифта коническую шейку и закрепляемую на ней шаровую бедренную головку, отличающийся тем, что штифт выполнен объемно-пористым со сквозной структурой пор, причем их пористость и размеры выполнены увеличивающимися от дистального конца штифта к проксимальному, а их объем заполнен препаратом, стимулирующим остеогенез. 2. Протез по п. 1, отличающийся тем, что по длине штифт выполнен с пористостью, изменяющейся в пределах 1-70 , и размерами пор, изменяющимися в пределах 5-200 мкм. 3. Протез по п. 1, отличающийся тем, что на наружной поверхности штифта дополнительно нанесено непроницаемое, биологически совместимое с костной тканью легко удаляемое в организме покрытие. 4. Протез по п. 1, отличающийся тем, что на боковых поверхностях проксимальной части штифта выполнены рифления, размеры выступов которых в 1,5-50 раз больше размеров частиц материала, из которого изготовлен штифт. 5. Протез по п. 1, отличающийся тем, что штифт выполнен с наружной поверхностью, имеющей зернистую структуру. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 4
