Устройство для устранения горизонтальных деформаций зубных рядов

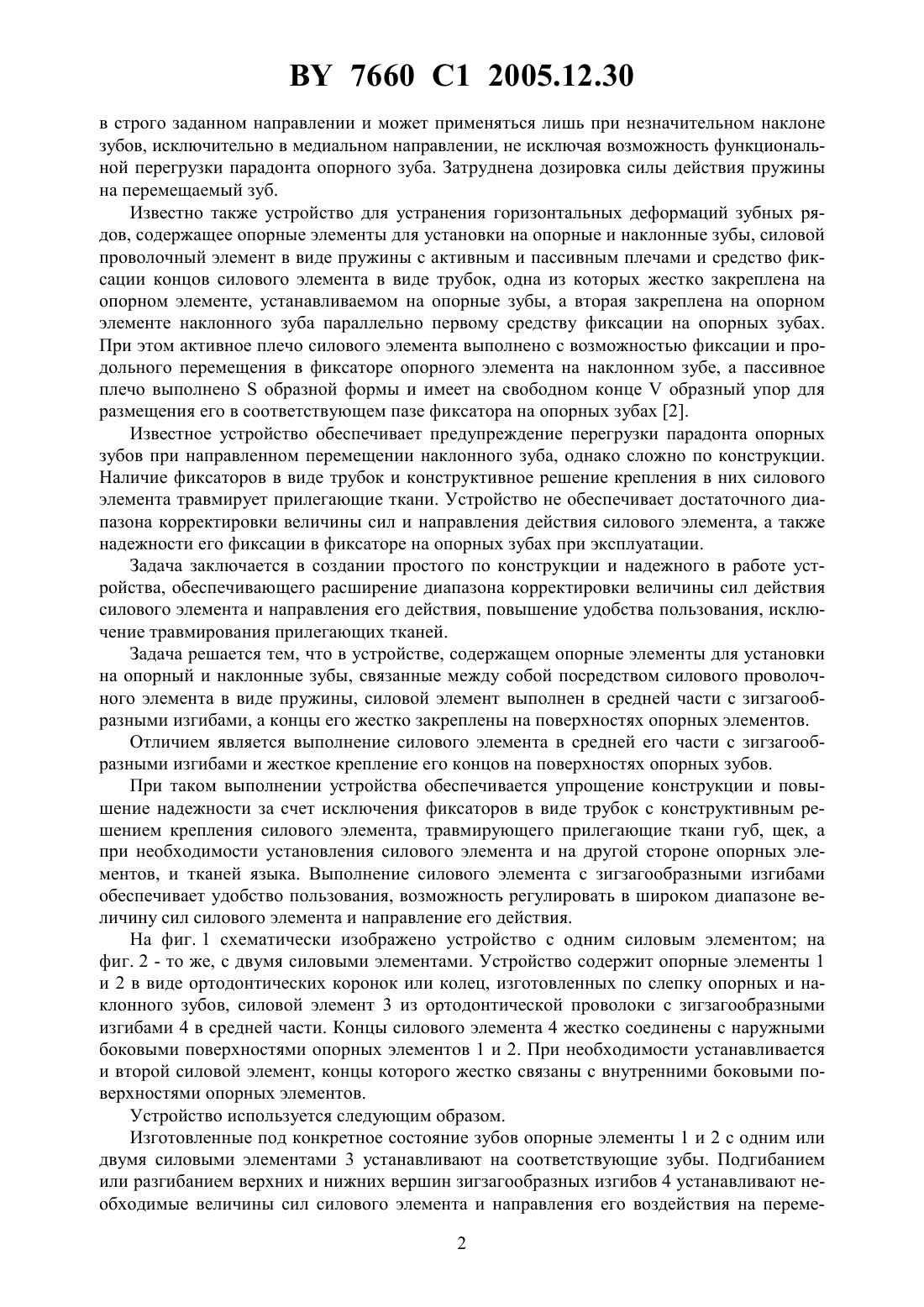

(51)61 7/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УСТРАНЕНИЯ ГОРИЗОНТАЛЬНЫХ ДЕФОРМАЦИЙ ЗУБНЫХ РЯДОВ(71) Заявитель Гатальский Виктор Викторович(72) Автор Гатальский Виктор Викторович(73) Патентообладатель Гатальский Виктор Викторович(57) Устройство для устранения горизонтальных деформаций зубных рядов, содержащее опорные элементы для установки на опорные и наклонные зубы, связанные между собой посредством силового проволочного элемента в виде пружины, отличающееся тем, что силовой элемент выполнен в средней части с зигзагообразными изгибами, а концы его жестко связаны с поверхностями опорных элементов. Устройство относится к медицинской технике, а именно к устройствам, применяемым при ортодонтическом лечении. Известно ортодонтическое устройство, содержащее опорные элементы в виде металлических коронок с фиксатором в виде трубки для крепления проволочного силового элемента, выполненного с петлями, расположенного в межзубном промежутке во взаимно перпендикулярных плоскостях, активное плечо которого располагается под специальным углом на коронке наклонного зуба 1. Известно устройство сложное по конструкции, наличие фиксатора в виде трубки травмирует прилегающие ткани. Устройство не обеспечивает возможность перемещения зуба 7660 1 2005.12.30 в строго заданном направлении и может применяться лишь при незначительном наклоне зубов, исключительно в медиальном направлении, не исключая возможность функциональной перегрузки парадонта опорного зуба. Затруднена дозировка силы действия пружины на перемещаемый зуб. Известно также устройство для устранения горизонтальных деформаций зубных рядов, содержащее опорные элементы для установки на опорные и наклонные зубы, силовой проволочный элемент в виде пружины с активным и пассивным плечами и средство фиксации концов силового элемента в виде трубок, одна из которых жестко закреплена на опорном элементе, устанавливаемом на опорные зубы, а вторая закреплена на опорном элементе наклонного зуба параллельно первому средству фиксации на опорных зубах. При этом активное плечо силового элемента выполнено с возможностью фиксации и продольного перемещения в фиксаторе опорного элемента на наклонном зубе, а пассивное плечо выполненообразной формы и имеет на свободном концеобразный упор для размещения его в соответствующем пазе фиксатора на опорных зубах 2. Известное устройство обеспечивает предупреждение перегрузки парадонта опорных зубов при направленном перемещении наклонного зуба, однако сложно по конструкции. Наличие фиксаторов в виде трубок и конструктивное решение крепления в них силового элемента травмирует прилегающие ткани. Устройство не обеспечивает достаточного диапазона корректировки величины сил и направления действия силового элемента, а также надежности его фиксации в фиксаторе на опорных зубах при эксплуатации. Задача заключается в создании простого по конструкции и надежного в работе устройства, обеспечивающего расширение диапазона корректировки величины сил действия силового элемента и направления его действия, повышение удобства пользования, исключение травмирования прилегающих тканей. Задача решается тем, что в устройстве, содержащем опорные элементы для установки на опорный и наклонные зубы, связанные между собой посредством силового проволочного элемента в виде пружины, силовой элемент выполнен в средней части с зигзагообразными изгибами, а концы его жестко закреплены на поверхностях опорных элементов. Отличием является выполнение силового элемента в средней его части с зигзагообразными изгибами и жесткое крепление его концов на поверхностях опорных зубов. При таком выполнении устройства обеспечивается упрощение конструкции и повышение надежности за счет исключения фиксаторов в виде трубок с конструктивным решением крепления силового элемента, травмирующего прилегающие ткани губ, щек, а при необходимости установления силового элемента и на другой стороне опорных элементов, и тканей языка. Выполнение силового элемента с зигзагообразными изгибами обеспечивает удобство пользования, возможность регулировать в широком диапазоне величину сил силового элемента и направление его действия. На фиг. 1 схематически изображено устройство с одним силовым элементом на фиг. 2 - то же, с двумя силовыми элементами. Устройство содержит опорные элементы 1 и 2 в виде ортодонтических коронок или колец, изготовленных по слепку опорных и наклонного зубов, силовой элемент 3 из ортодонтической проволоки с зигзагообразными изгибами 4 в средней части. Концы силового элемента 4 жестко соединены с наружными боковыми поверхностями опорных элементов 1 и 2. При необходимости устанавливается и второй силовой элемент, концы которого жестко связаны с внутренними боковыми поверхностями опорных элементов. Устройство используется следующим образом. Изготовленные под конкретное состояние зубов опорные элементы 1 и 2 с одним или двумя силовыми элементами 3 устанавливают на соответствующие зубы. Подгибанием или разгибанием верхних и нижних вершин зигзагообразных изгибов 4 устанавливают необходимые величины сил силового элемента и направления его воздействия на переме 2 7660 1 2005.12.30 щаемый зуб. По мере проведения лечения периодически производят корректировку сил и направления воздействия силового элемента подгибанием и разгибанием вершин зигзагообразного изгиба 4 силового элемента 3 до установления физиологического состояния зубов. Таким образом, предлагаемое устройство по сравнению с известными проще по конструкции, обеспечивает возможность в широком диапазоне создавать необходимые величины сил и направления воздействия его на перемещаемый и опорные зубы, при этом исключаются осложнения при лечении, травмирование прилегающих тканей и облегчается проведение гигиенических мероприятий полости рта. Опытные образцы устройства были изготовлены и использованы в Минской областной детской клинической больнице. Испытания дали положительные результаты при лечении наклонных сдвигов зубов у детей и взрослых, преждевременной потери временных зубов у детей, сагиттальных аномалий прикуса, профилактике патологических переломов после резекции части челюсти. Источники информации 1. А. с. СССР 1391697, МПК А 61 С 7/00, 1988. 2. А. с. СССР 1745234, МПК А 61 С 7/00, 1992 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
