Экран для устранения световых бликов при идентификации цвета зубов

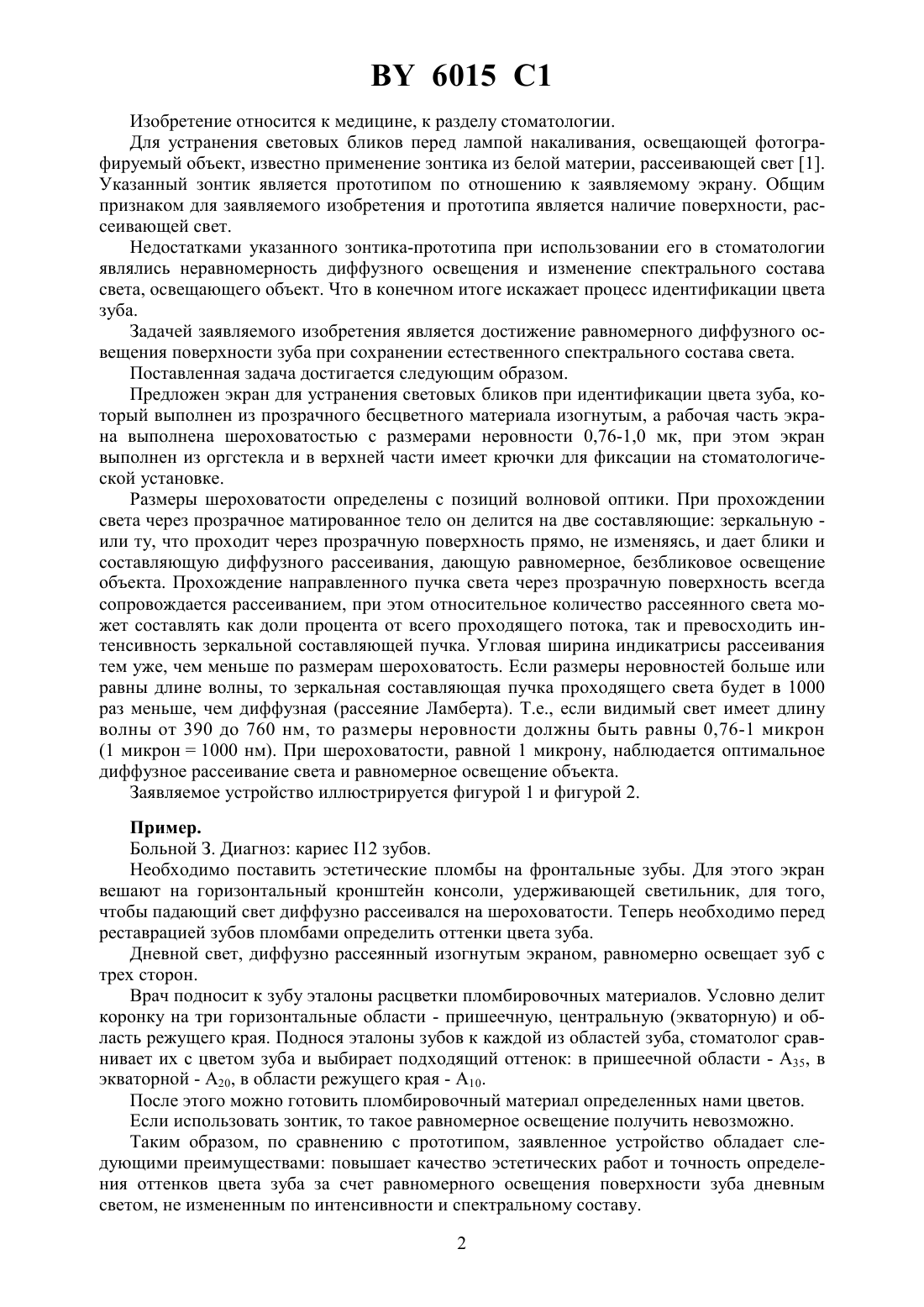

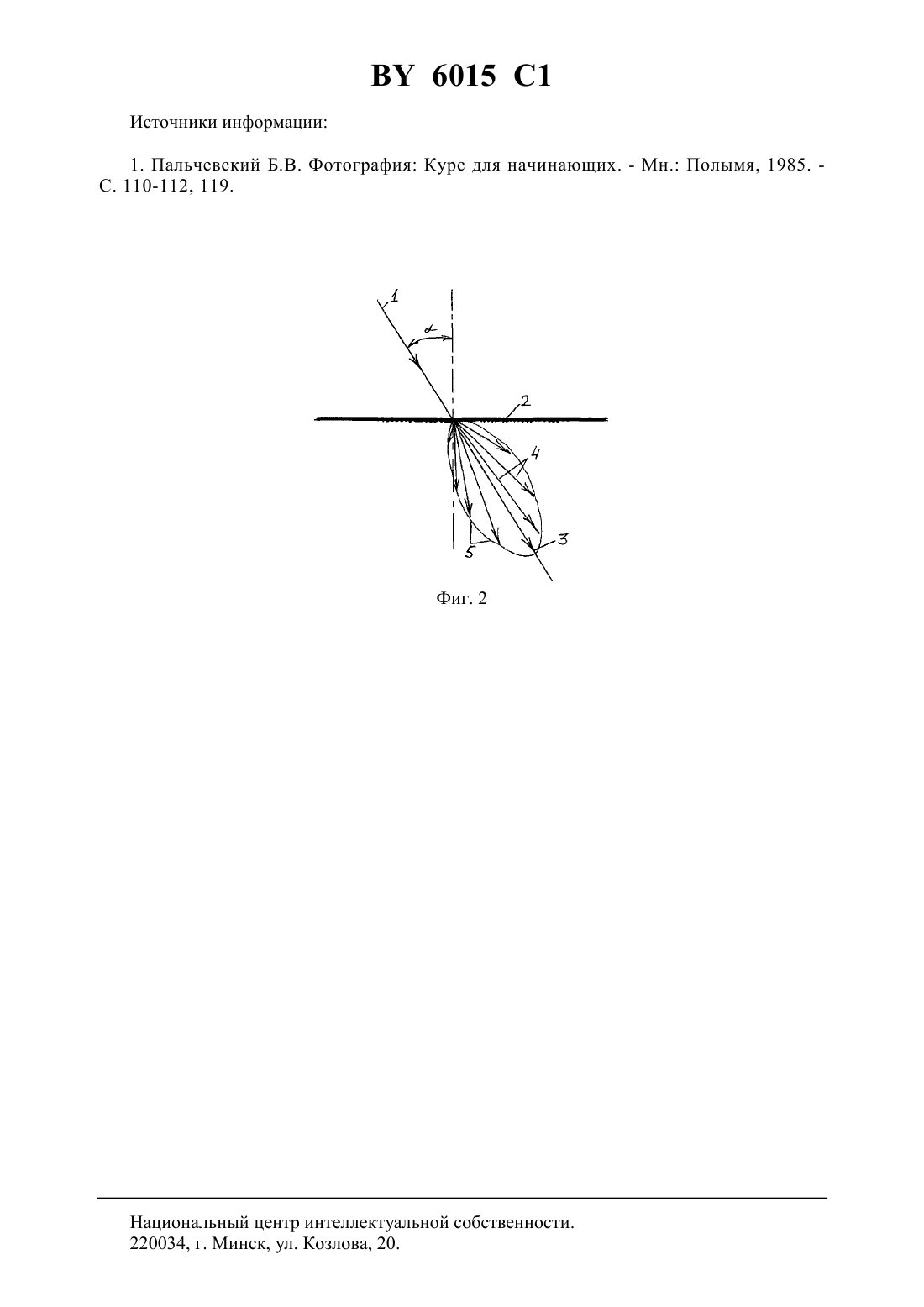

61 1/24 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭКРАН ДЛЯ УСТРАНЕНИЯ СВЕТОВЫХ БЛИКОВ ПРИ ИДЕНТИФИКАЦИИ ЦВЕТА ЗУБОВ(71) Заявитель Государственное высшее учебное учреждение Белорусская медицинская академия последипломного образования Государственное учреждение Республиканский научно-практический центр радиационной медицины и экологии человека(72) Авторы Луцкая Ирина Константиновна Новак Наталья Владимировна Эмилит Леонид Антонович(73) Патентообладатель Государственное высшее учебное учреждение Белорусская медицинская академия последипломного образования Государственное учреждение Республиканский научно-практический центр радиационной медицины и экологии человека(57) 1. Экран для устранения световых бликов при идентификации цвета зуба, выполненный из прозрачного бесцветного материала, отличающийся тем, что выполнен изогнутым, а рабочая часть экрана выполнена шероховатой с размерами неровностей 0,76-1,00 мк. 2. Экран по п. 1, отличающийся тем, что выполнен из оргстекла. 3. Экран по пп. 1 или 2, отличающийся тем, что в верхней части имеет крючки для фиксации на стоматологической установке. 6015 1 Изобретение относится к медицине, к разделу стоматологии. Для устранения световых бликов перед лампой накаливания, освещающей фотографируемый объект, известно применение зонтика из белой материи, рассеивающей свет 1. Указанный зонтик является прототипом по отношению к заявляемому экрану. Общим признаком для заявляемого изобретения и прототипа является наличие поверхности, рассеивающей свет. Недостатками указанного зонтика-прототипа при использовании его в стоматологии являлись неравномерность диффузного освещения и изменение спектрального состава света, освещающего объект. Что в конечном итоге искажает процесс идентификации цвета зуба. Задачей заявляемого изобретения является достижение равномерного диффузного освещения поверхности зуба при сохранении естественного спектрального состава света. Поставленная задача достигается следующим образом. Предложен экран для устранения световых бликов при идентификации цвета зуба, который выполнен из прозрачного бесцветного материала изогнутым, а рабочая часть экрана выполнена шероховатостью с размерами неровности 0,76-1,0 мк, при этом экран выполнен из оргстекла и в верхней части имеет крючки для фиксации на стоматологической установке. Размеры шероховатости определены с позиций волновой оптики. При прохождении света через прозрачное матированное тело он делится на две составляющие зеркальную или ту, что проходит через прозрачную поверхность прямо, не изменяясь, и дает блики и составляющую диффузного рассеивания, дающую равномерное, безбликовое освещение объекта. Прохождение направленного пучка света через прозрачную поверхность всегда сопровождается рассеиванием, при этом относительное количество рассеянного света может составлять как доли процента от всего проходящего потока, так и превосходить интенсивность зеркальной составляющей пучка. Угловая ширина индикатрисы рассеивания тем уже, чем меньше по размерам шероховатость. Если размеры неровностей больше или равны длине волны, то зеркальная составляющая пучка проходящего света будет в 1000 раз меньше, чем диффузная (рассеяние Ламберта). Т.е., если видимый свет имеет длину волны от 390 до 760 нм, то размеры неровности должны быть равны 0,76-1 микрон(1 микрон 1000 нм). При шероховатости, равной 1 микрону, наблюдается оптимальное диффузное рассеивание света и равномерное освещение объекта. Заявляемое устройство иллюстрируется фигурой 1 и фигурой 2. Пример. Больной З. Диагноз кариес 12 зубов. Необходимо поставить эстетические пломбы на фронтальные зубы. Для этого экран вешают на горизонтальный кронштейн консоли, удерживающей светильник, для того,чтобы падающий свет диффузно рассеивался на шероховатости. Теперь необходимо перед реставрацией зубов пломбами определить оттенки цвета зуба. Дневной свет, диффузно рассеянный изогнутым экраном, равномерно освещает зуб с трех сторон. Врач подносит к зубу эталоны расцветки пломбировочных материалов. Условно делит коронку на три горизонтальные области - пришеечную, центральную (экваторную) и область режущего края. Поднося эталоны зубов к каждой из областей зуба, стоматолог сравнивает их с цветом зуба и выбирает подходящий оттенок в пришеечной области - А 35, в экваторной - А 20, в области режущего края - А 10. После этого можно готовить пломбировочный материал определенных нами цветов. Если использовать зонтик, то такое равномерное освещение получить невозможно. Таким образом, по сравнению с прототипом, заявленное устройство обладает следующими преимуществами повышает качество эстетических работ и точность определения оттенков цвета зуба за счет равномерного освещения поверхности зуба дневным светом, не измененным по интенсивности и спектральному составу. 2 6015 1 Источники информации 1. Пальчевский Б.В. Фотография Курс для начинающих. - Мн. Полымя, 1985. С. 110-112, 119. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
