Способ определения удобоуплотняемости асфальтобетонной смеси

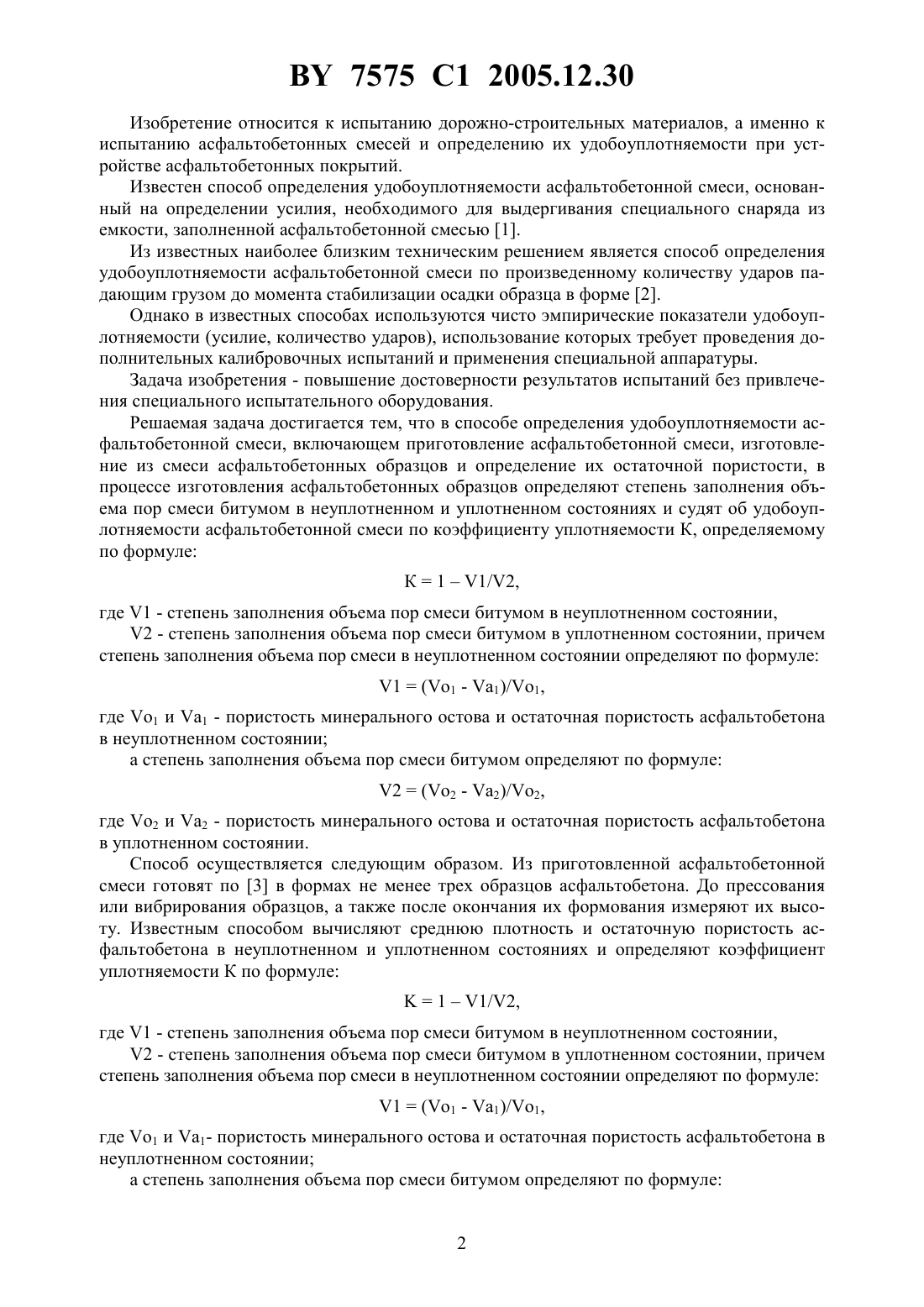

(51)01 33/38 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОПРЕДЕЛЕНИЯ УДОБОУПЛОТНЯЕМОСТИ АСФАЛЬТОБЕТОННОЙ СМЕСИ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Яромко Вячеслав Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Способ определения удобоуплотняемости асфальтобетонной смеси, включающий приготовление асфальтобетонной смеси, изготовление из смеси асфальтобетонных образцов и определение их пористости, отличающийся тем, что в процессе изготовления асфальтобетонных образцов определяют степень заполнения объема пор смеси битумом в неуплотненном и в уплотненном состояниях и судят об удобоуплотняемости асфальтобетонной смеси по коэффициенту уплотняемости К, определяемому по формуле К 1 - 1/2,где 1 - степень заполнения объема пор смеси битумом в неуплотненном состоянии,2 - степень заполнения объема пор смеси битумом в уплотненном состоянии причем степень заполнения объема пор смеси битумом в неуплотненном состоянии определяют по формуле 1(1 - 1)/1,где 1 и 1 - пористость минерального остова и остаточная пористость асфальтобетона в неуплотненном состоянии а степень заполнения объема пор смеси битумом в уплотненном состоянии определяют по формуле 2(2 - 2)/2,где 2 и 2 - пористость минерального остова и остаточная пористость асфальтобетона в уплотненном состоянии. 7575 1 2005.12.30 Изобретение относится к испытанию дорожно-строительных материалов, а именно к испытанию асфальтобетонных смесей и определению их удобоуплотняемости при устройстве асфальтобетонных покрытий. Известен способ определения удобоуплотняемости асфальтобетонной смеси, основанный на определении усилия, необходимого для выдергивания специального снаряда из емкости, заполненной асфальтобетонной смесью 1. Из известных наиболее близким техническим решением является способ определения удобоуплотняемости асфальтобетонной смеси по произведенному количеству ударов падающим грузом до момента стабилизации осадки образца в форме 2. Однако в известных способах используются чисто эмпирические показатели удобоуплотняемости (усилие, количество ударов), использование которых требует проведения дополнительных калибровочных испытаний и применения специальной аппаратуры. Задача изобретения - повышение достоверности результатов испытаний без привлечения специального испытательного оборудования. Решаемая задача достигается тем, что в способе определения удобоуплотняемости асфальтобетонной смеси, включающем приготовление асфальтобетонной смеси, изготовление из смеси асфальтобетонных образцов и определение их остаточной пористости, в процессе изготовления асфальтобетонных образцов определяют степень заполнения объема пор смеси битумом в неуплотненном и уплотненном состояниях и судят об удобоуплотняемости асфальтобетонной смеси по коэффициенту уплотняемости К, определяемому по формуле К 11/2,где 1 - степень заполнения объема пор смеси битумом в неуплотненном состоянии,2 - степень заполнения объема пор смеси битумом в уплотненном состоянии, причем степень заполнения объема пор смеси в неуплотненном состоянии определяют по формуле 1(1 - 1)/1,где 1 и 1 - пористость минерального остова и остаточная пористость асфальтобетона в неуплотненном состоянии а степень заполнения объема пор смеси битумом определяют по формуле 2(2 - 2)/2,где 2 и 2 - пористость минерального остова и остаточная пористость асфальтобетона в уплотненном состоянии. Способ осуществляется следующим образом. Из приготовленной асфальтобетонной смеси готовят по 3 в формах не менее трех образцов асфальтобетона. До прессования или вибрирования образцов, а также после окончания их формования измеряют их высоту. Известным способом вычисляют среднюю плотность и остаточную пористость асфальтобетона в неуплотненном и уплотненном состояниях и определяют коэффициент уплотняемости К по формуле 11/2,где 1 - степень заполнения объема пор смеси битумом в неуплотненном состоянии,2 - степень заполнения объема пор смеси битумом в уплотненном состоянии, причем степень заполнения объема пор смеси в неуплотненном состоянии определяют по формуле 1(1 - 1)/1,где 1 и 1- пористость минерального остова и остаточная пористость асфальтобетона в неуплотненном состоянии а степень заполнения объема пор смеси битумом определяют по формуле 2 7575 1 2005.12.30 2(2 - 2)/2,где 2 и 2 - пористость минерального остова и остаточная пористость асфальтобетона в уплотненном состоянии. Пример конкретного выполнения. Изготовлено четыре партии образцов асфальтобетона из асфальтобетонной смеси типа Б маркив соответствии с методикой 3 с различным содержанием битума (4,2 4,7 5,2 5,7 ). До, а также после окончания формования образцов известным способом в соответствии с СТБ 1115-98 3 вычисляли пористость остоваи остаточную пористостьасфальтобетона в неуплотненном и уплотненном состояниях. На основании этих данных по предлагаемым зависимостям вычислена степень заполнения пор битумом 1(1 1)/1 и 2(2 - 2)/2, по предлагаемой зависимости определены коэффициенты уплотняемости(1 - 1/2), значения которых приведены в таблице. Таблица Содержание битума,4,2 4,7 5,2 5,7 Остаточная пористость образца неуплотненного, 2 уплотненного, 1 0,161 0,043 0,142 0,023 0,140 0,015 0,126 0,0032 Из таблицы видно, что между содержанием битума в смеси и коэффициентом уплотняемости К имеется зависимость, максимум которой достигнут при содержании битума 5,2 . Следовательно, содержание битума в количестве 5,2 является оптимальным и обеспечивает минимальные затраты на приготовление смеси и уплотнение ее при укладке в покрытие. Это позволяет использовать предлагаемый способ для оценки удобоуплотняемости асфальтобетонной смеси. Так, при подборе состава асфальтобетонной смеси типа Б маркив соответствии с СТБ 1115-98 3 получено, что смесь удовлетворяет требованиям стандарта СТБ 1033-96 4 при содержании битума в смеси в пределах 5,15,4 . Исходя из данных испытаний на удобоуплотняемость асфальтобетонной смеси,проведенных предлагаемым способом (см. таблицу), следует выбрать смесь с содержанием битума в количестве 5,2 как уплотняемую с минимальными затратами. Предлагаемый способ определения удобоуплотняемости асфальтобетонной смеси позволяет оценить технологические свойства смеси и учесть их при подборе состава смеси,что повысит качество работ при устройстве асфальтобетонных покрытий и снизит стоимость работ по устройству покрытий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
