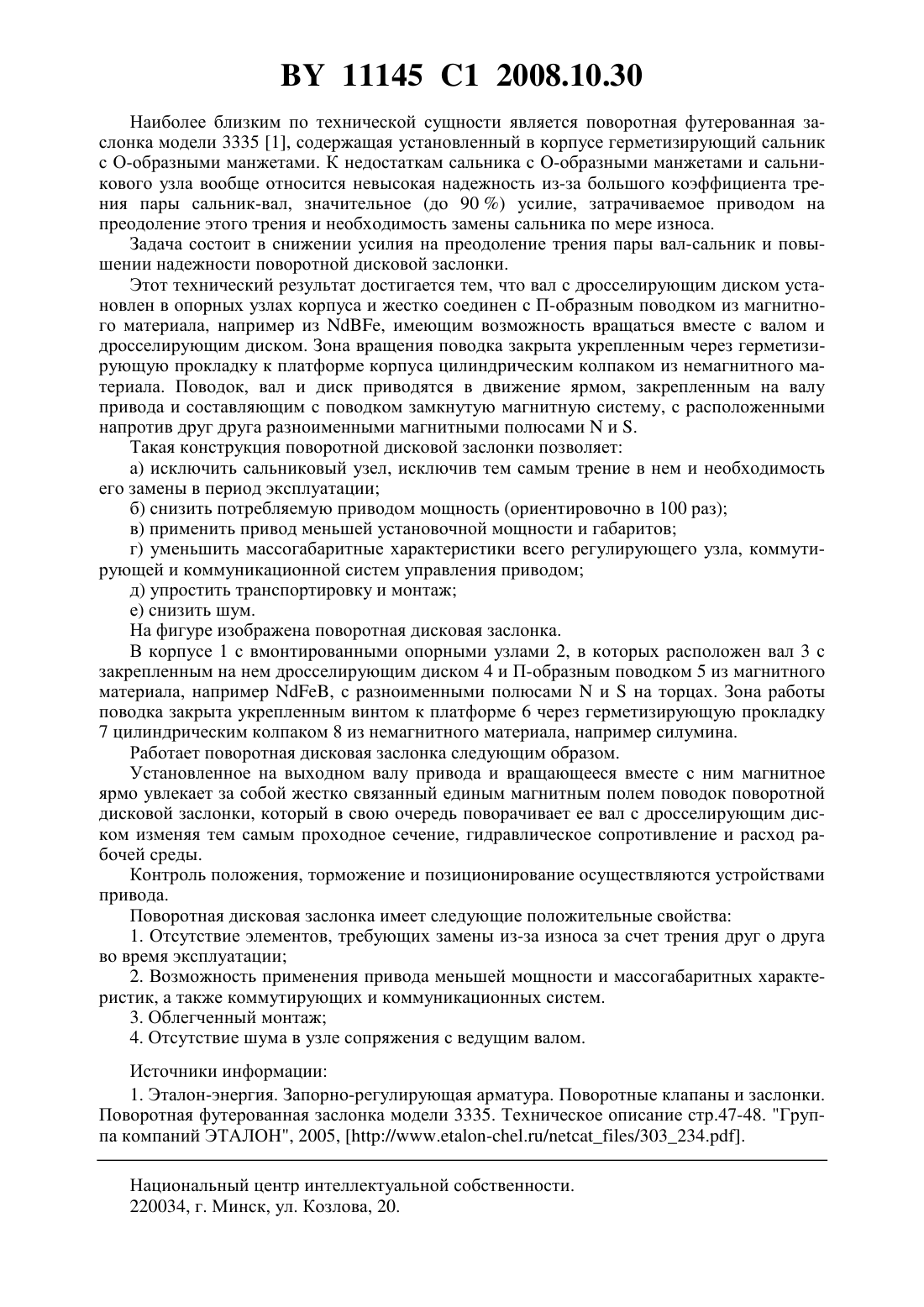

Поворотная дисковая заслонка

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Кореньков Виктор Сергеевич(72) Авторы Кореньков Виктор Сергеевич Добровольская Вероника Викторовна Хилько Алина Викторовна(73) Патентообладатель Кореньков Виктор Сергеевич(56) Эталон-энергия. Запорно-регулирующая арматура. Поворотные клапаны и заслонки. Поворотная футерованная заслонка модели 3335 Техническое описание, с. 47-48. Группа компаний ЭТАЛОН, 2005, ////303234217823, 1968.1451389 1, 1989.2256837 2, 2005.(57) Поворотная дисковая заслонка, содержащая корпус с вмонтированными опорными узлами и установленным в них валом с дросселирующим диском, отличающаяся тем, что содержит закрепленный на валу с возможностью вращения вместе с ним П-образный поводок из магнитного материала, например , зона вращения которого закрыта закрепленным на платформе корпуса через герметизирующую прокладку цилиндрическим колпаком из немагнитного материала. Изобретение относится к арматуростроению и может использоваться для обеспечения требуемых параметров в технологических процессах, изменения расхода жидкости, газа или пара, например в теплоэнергетике для регулирования расхода теплоносителя. Конструкция известного двойного подпружиненного сальника не позволяет существенно снизить усилие привода и повысить надежность заслонки в целом ввиду износа сальника и необходимости его замены. 11145 1 2008.10.30 Наиболее близким по технической сущности является поворотная футерованная заслонка модели 3335 1, содержащая установленный в корпусе герметизирующий сальник с О-образными манжетами. К недостаткам сальника с О-образными манжетами и сальникового узла вообще относится невысокая надежность из-за большого коэффициента трения пары сальник-вал, значительное (до 90 ) усилие, затрачиваемое приводом на преодоление этого трения и необходимость замены сальника по мере износа. Задача состоит в снижении усилия на преодоление трения пары вал-сальник и повышении надежности поворотной дисковой заслонки. Этот технический результат достигается тем, что вал с дросселирующим диском установлен в опорных узлах корпуса и жестко соединен с П-образным поводком из магнитного материала, например из , имеющим возможность вращаться вместе с валом и дросселирующим диском. Зона вращения поводка закрыта укрепленным через герметизирующую прокладку к платформе корпуса цилиндрическим колпаком из немагнитного материала. Поводок, вал и диск приводятся в движение ярмом, закрепленным на валу привода и составляющим с поводком замкнутую магнитную систему, с расположенными напротив друг друга разноименными магнитными полюсамии . Такая конструкция поворотной дисковой заслонки позволяет а) исключить сальниковый узел, исключив тем самым трение в нем и необходимость его замены в период эксплуатации б) снизить потребляемую приводом мощность (ориентировочно в 100 раз) в) применить привод меньшей установочной мощности и габаритов г) уменьшить массогабаритные характеристики всего регулирующего узла, коммутирующей и коммуникационной систем управления приводом д) упростить транспортировку и монтаж е) снизить шум. На фигуре изображена поворотная дисковая заслонка. В корпусе 1 с вмонтированными опорными узлами 2, в которых расположен вал 3 с закрепленным на нем дросселирующим диском 4 и П-образным поводком 5 из магнитного материала, например , с разноименными полюсамиина торцах. Зона работы поводка закрыта укрепленным винтом к платформе 6 через герметизирующую прокладку 7 цилиндрическим колпаком 8 из немагнитного материала, например силумина. Работает поворотная дисковая заслонка следующим образом. Установленное на выходном валу привода и вращающееся вместе с ним магнитное ярмо увлекает за собой жестко связанный единым магнитным полем поводок поворотной дисковой заслонки, который в свою очередь поворачивает ее вал с дросселирующим диском изменяя тем самым проходное сечение, гидравлическое сопротивление и расход рабочей среды. Контроль положения, торможение и позиционирование осуществляются устройствами привода. Поворотная дисковая заслонка имеет следующие положительные свойства 1. Отсутствие элементов, требующих замены из-за износа за счет трения друг о друга во время эксплуатации 2. Возможность применения привода меньшей мощности и массогабаритных характеристик, а также коммутирующих и коммуникационных систем. 3. Облегченный монтаж 4. Отсутствие шума в узле сопряжения с ведущим валом. Источники информации 1. Эталон-энергия. Запорно-регулирующая арматура. Поворотные клапаны и заслонки. Поворотная футерованная заслонка модели 3335. Техническое описание стр.47-48. Группа компаний ЭТАЛОН, 2005, //.-.//303234 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
