Фрикционный диск
Номер патента: 7473
Опубликовано: 30.12.2005
Авторы: Пивень Евгений Григорьевич, Левит Михаил Захарович, Касаткин Геннадий Петрович, Хведченя Олег Аркадьевич, Китаев Юрий Борисович
Текст

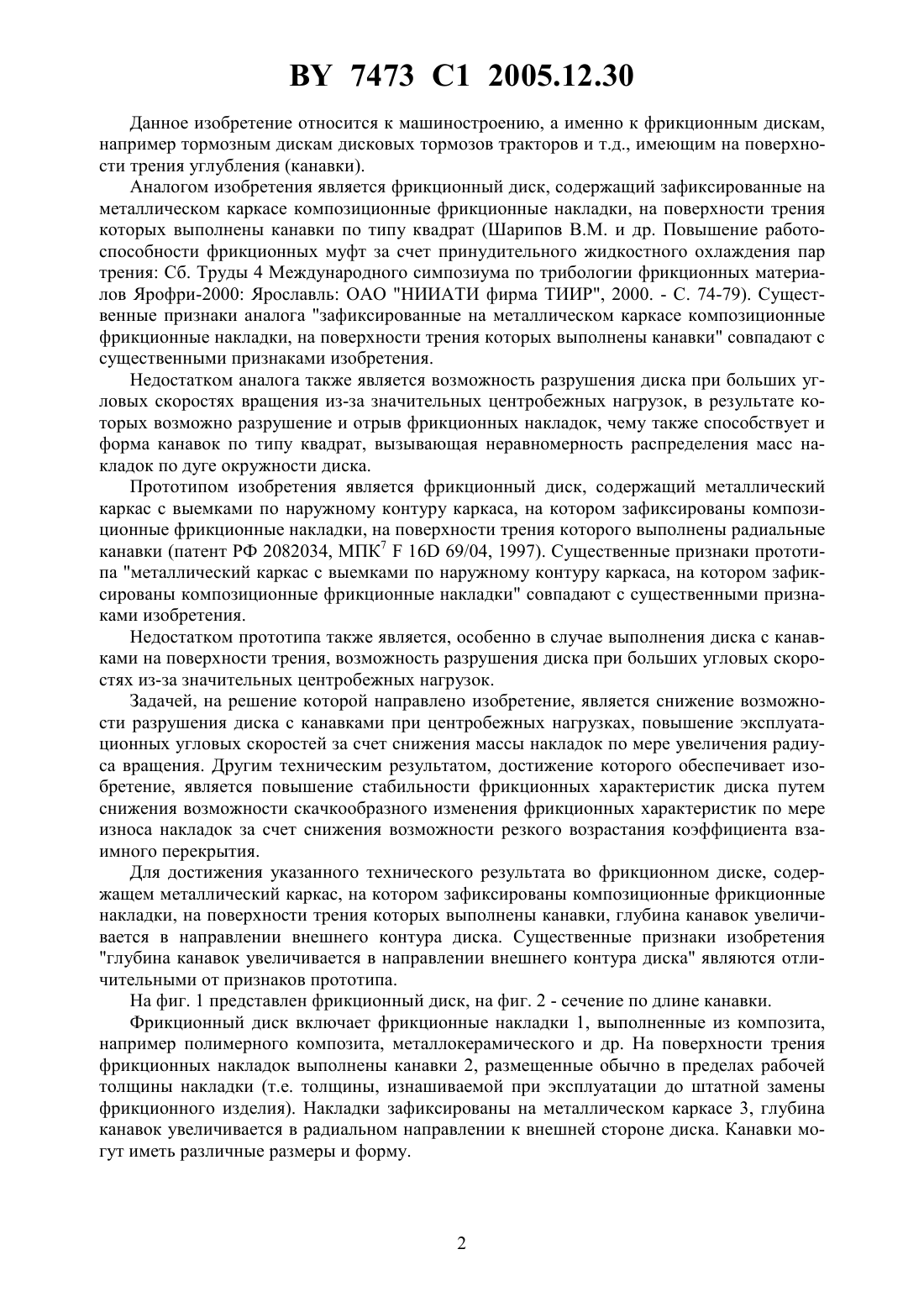

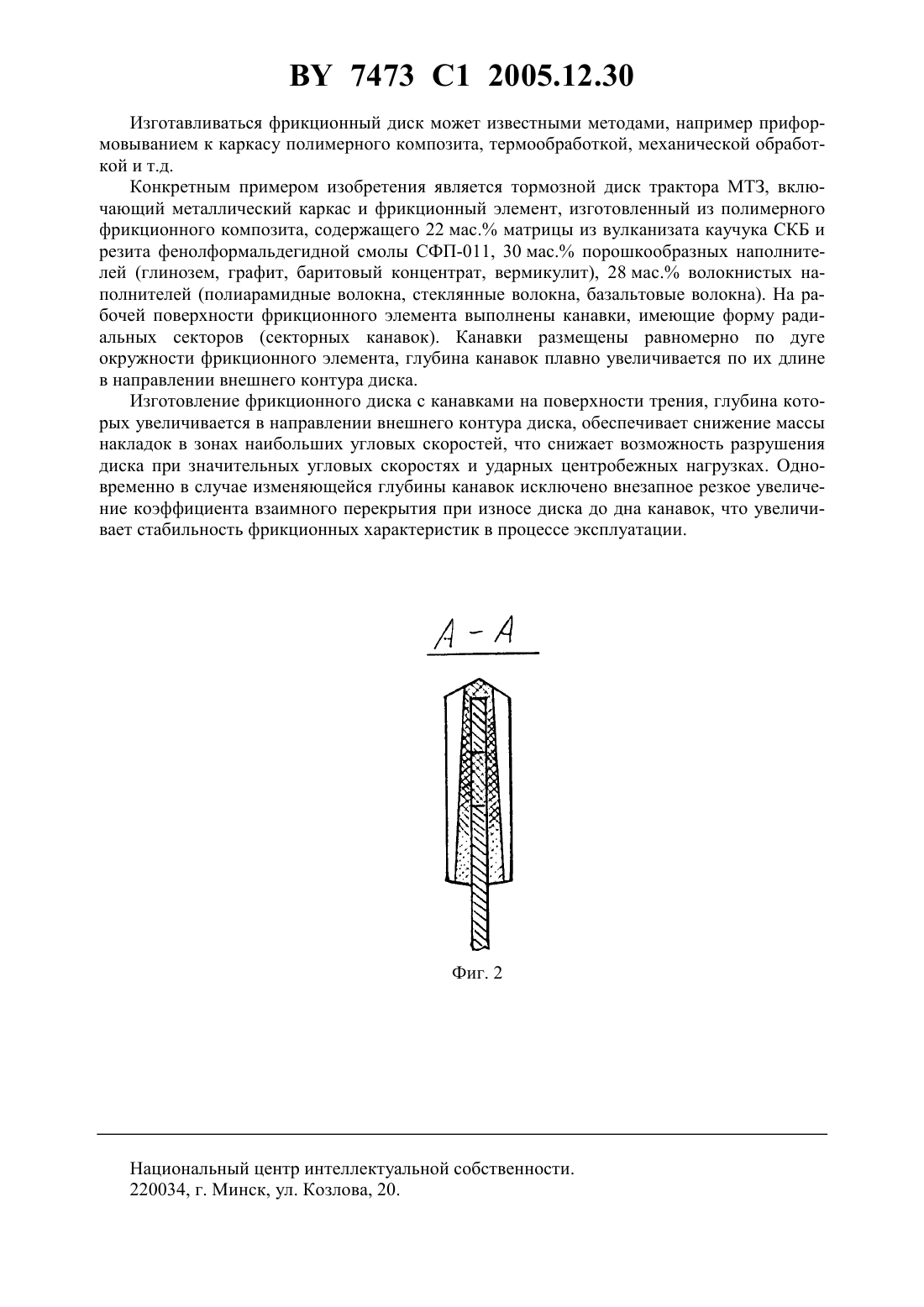

(51)16 69/02, 13/64 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество ТИИР(72) Авторы Левит Михаил Захарович Касаткин Геннадий Петрович Китаев Юрий Борисович Хведченя Олег Аркадьевич Пивень Евгений Григорьевич(73) Патентообладатель Открытое акционерное общество ТИИР(57) Фрикционный диск, содержащий металлический каркас, на котором зафиксированы композиционные фрикционные накладки, на поверхности трения которых выполнены канавки, отличающийся тем, что глубина канавок увеличивается в направлении внешнего контура диска. 7473 1 2005.12.30 Данное изобретение относится к машиностроению, а именно к фрикционным дискам,например тормозным дискам дисковых тормозов тракторов и т.д., имеющим на поверхности трения углубления (канавки). Аналогом изобретения является фрикционный диск, содержащий зафиксированные на металлическом каркасе композиционные фрикционные накладки, на поверхности трения которых выполнены канавки по типу квадрат (Шарипов В.М. и др. Повышение работоспособности фрикционных муфт за счет принудительного жидкостного охлаждения пар трения Сб. Труды 4 Международного симпозиума по трибологии фрикционных материалов Ярофри-2000 Ярославль ОАО НИИАТИ фирма ТИИР, 2000. - С. 74-79). Существенные признаки аналога зафиксированные на металлическом каркасе композиционные фрикционные накладки, на поверхности трения которых выполнены канавки совпадают с существенными признаками изобретения. Недостатком аналога также является возможность разрушения диска при больших угловых скоростях вращения из-за значительных центробежных нагрузок, в результате которых возможно разрушение и отрыв фрикционных накладок, чему также способствует и форма канавок по типу квадрат, вызывающая неравномерность распределения масс накладок по дуге окружности диска. Прототипом изобретения является фрикционный диск, содержащий металлический каркас с выемками по наружному контуру каркаса, на котором зафиксированы композиционные фрикционные накладки, на поверхности трения которого выполнены радиальные канавки (патент РФ 2082034, МПК 716 69/04, 1997). Существенные признаки прототипа металлический каркас с выемками по наружному контуру каркаса, на котором зафиксированы композиционные фрикционные накладки совпадают с существенными признаками изобретения. Недостатком прототипа также является, особенно в случае выполнения диска с канавками на поверхности трения, возможность разрушения диска при больших угловых скоростях из-за значительных центробежных нагрузок. Задачей, на решение которой направлено изобретение, является снижение возможности разрушения диска с канавками при центробежных нагрузках, повышение эксплуатационных угловых скоростей за счет снижения массы накладок по мере увеличения радиуса вращения. Другим техническим результатом, достижение которого обеспечивает изобретение, является повышение стабильности фрикционных характеристик диска путем снижения возможности скачкообразного изменения фрикционных характеристик по мере износа накладок за счет снижения возможности резкого возрастания коэффициента взаимного перекрытия. Для достижения указанного технического результата во фрикционном диске, содержащем металлический каркас, на котором зафиксированы композиционные фрикционные накладки, на поверхности трения которых выполнены канавки, глубина канавок увеличивается в направлении внешнего контура диска. Существенные признаки изобретения глубина канавок увеличивается в направлении внешнего контура диска являются отличительными от признаков прототипа. На фиг. 1 представлен фрикционный диск, на фиг. 2 - сечение по длине канавки. Фрикционный диск включает фрикционные накладки 1, выполненные из композита,например полимерного композита, металлокерамического и др. На поверхности трения фрикционных накладок выполнены канавки 2, размещенные обычно в пределах рабочей толщины накладки (т.е. толщины, изнашиваемой при эксплуатации до штатной замены фрикционного изделия). Накладки зафиксированы на металлическом каркасе 3, глубина канавок увеличивается в радиальном направлении к внешней стороне диска. Канавки могут иметь различные размеры и форму. 7473 1 2005.12.30 Изготавливаться фрикционный диск может известными методами, например приформовыванием к каркасу полимерного композита, термообработкой, механической обработкой и т.д. Конкретным примером изобретения является тормозной диск трактора МТЗ, включающий металлический каркас и фрикционный элемент, изготовленный из полимерного фрикционного композита, содержащего 22 мас. матрицы из вулканизата каучука СКБ и резита фенолформальдегидной смолы СФП-011, 30 мас. порошкообразных наполнителей (глинозем, графит, баритовый концентрат, вермикулит), 28 мас. волокнистых наполнителей (полиарамидные волокна, стеклянные волокна, базальтовые волокна). На рабочей поверхности фрикционного элемента выполнены канавки, имеющие форму радиальных секторов (секторных канавок). Канавки размещены равномерно по дуге окружности фрикционного элемента, глубина канавок плавно увеличивается по их длине в направлении внешнего контура диска. Изготовление фрикционного диска с канавками на поверхности трения, глубина которых увеличивается в направлении внешнего контура диска, обеспечивает снижение массы накладок в зонах наибольших угловых скоростей, что снижает возможность разрушения диска при значительных угловых скоростях и ударных центробежных нагрузках. Одновременно в случае изменяющейся глубины канавок исключено внезапное резкое увеличение коэффициента взаимного перекрытия при износе диска до дна канавок, что увеличивает стабильность фрикционных характеристик в процессе эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: F16D 13/64, F16D 69/02
Метки: фрикционный, диск
