Левин Игорь Анатольевич

Номер патента: 11042

Опубликовано: 30.08.2008

Авторы: Левин Игорь Анатольевич, Павленко Александр Петрович, Богомолова Валентина Михайловна, Яблонский Эдуард Витальевич

МПК: C03C 10/00, C04B 35/10

Метки: стеклокерамический, материал

Текст:

...2 11042 1 2008.08.30 С целью реализации возможности использования стеклокерамики для спаивания с металлами и керамикой и в электротехнических изделиях, повышения механической прочности изделий предлагается состав стеклокерамики на основе стекла и корундовой керамики, содержащей 40-75 мас.стекла в виде стеклопорошка из боя стеклотары, причем доля окрашенной стеклотары не превышает 5 мас. , или отходов производства тарного стекла...

Номер патента: 10168

Опубликовано: 30.12.2007

Авторы: Сергиенко Владимир Петрович, Злотников Игорь Иванович, Левин Игорь Анатольевич, Иванова Екатерина Марковна

МПК: C09C 1/28, C09C 3/10

Метки: получения, композиций, наполнителя, полимерных, способ

Текст:

...показательв интервале от 4,0 до 5,0, а осадок перед сушкой промывают водой. Способ осуществляют следующим образом. В водный (20-50 ) раствор силиката натрия, в качестве которого удобно использовать готовые растворы жидкого стекла (по ГОСТ 13078-81), вводят эпоксидную диановую смолу и интенсивно перемешивают. Сме 2 10168 1 2007.12.30 шение при температуре ниже 40 С затруднительно по причине высокой вязкости эпоксидной смолы, в...

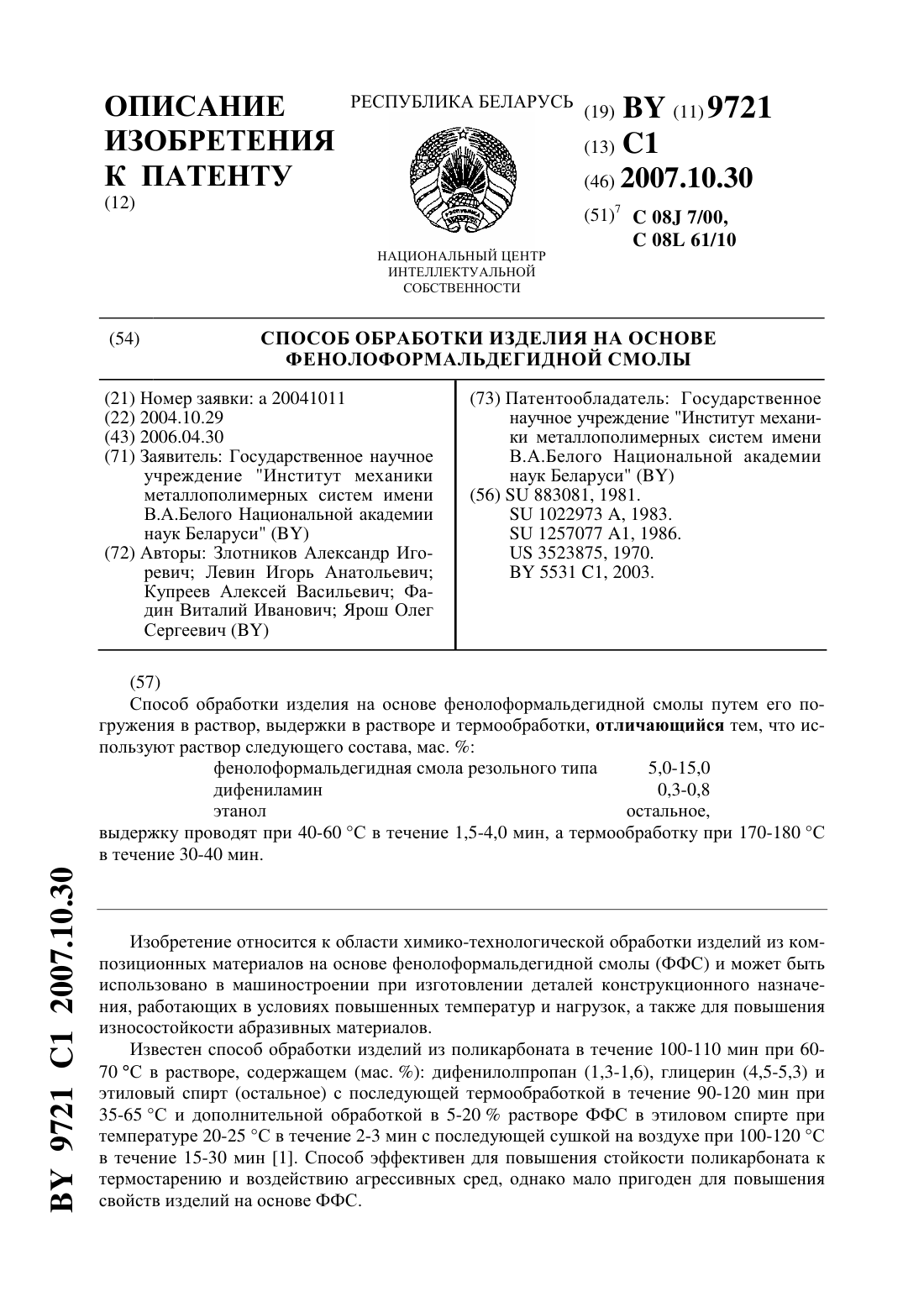

Номер патента: 9721

Опубликовано: 30.10.2007

Авторы: Злотников Александр Игоревич, Фадин Виталий Иванович, Левин Игорь Анатольевич, Купреев Алексей Васильевич, Ярош Олег Сергеевич

МПК: C08L 61/10, C08J 7/00

Метки: смолы, способ, фенолоформальдегидной, основе, обработки, изделия

Текст:

...(этанола). После пропитки изделие извлекают из раствора и просушивают до полного удаления растворителя (этанола) с поверхности изделия. Затем изделия термообрабатывают в атмосфере воздуха при температуре 170-180 С в течение 30-40 мин. За меньшее время процесс отверждения ФФС,которая проникла в объем материала, не успевает завершиться, а более длительная термообработка не приводит к дополнительному положительному эффекту и удлиняет...

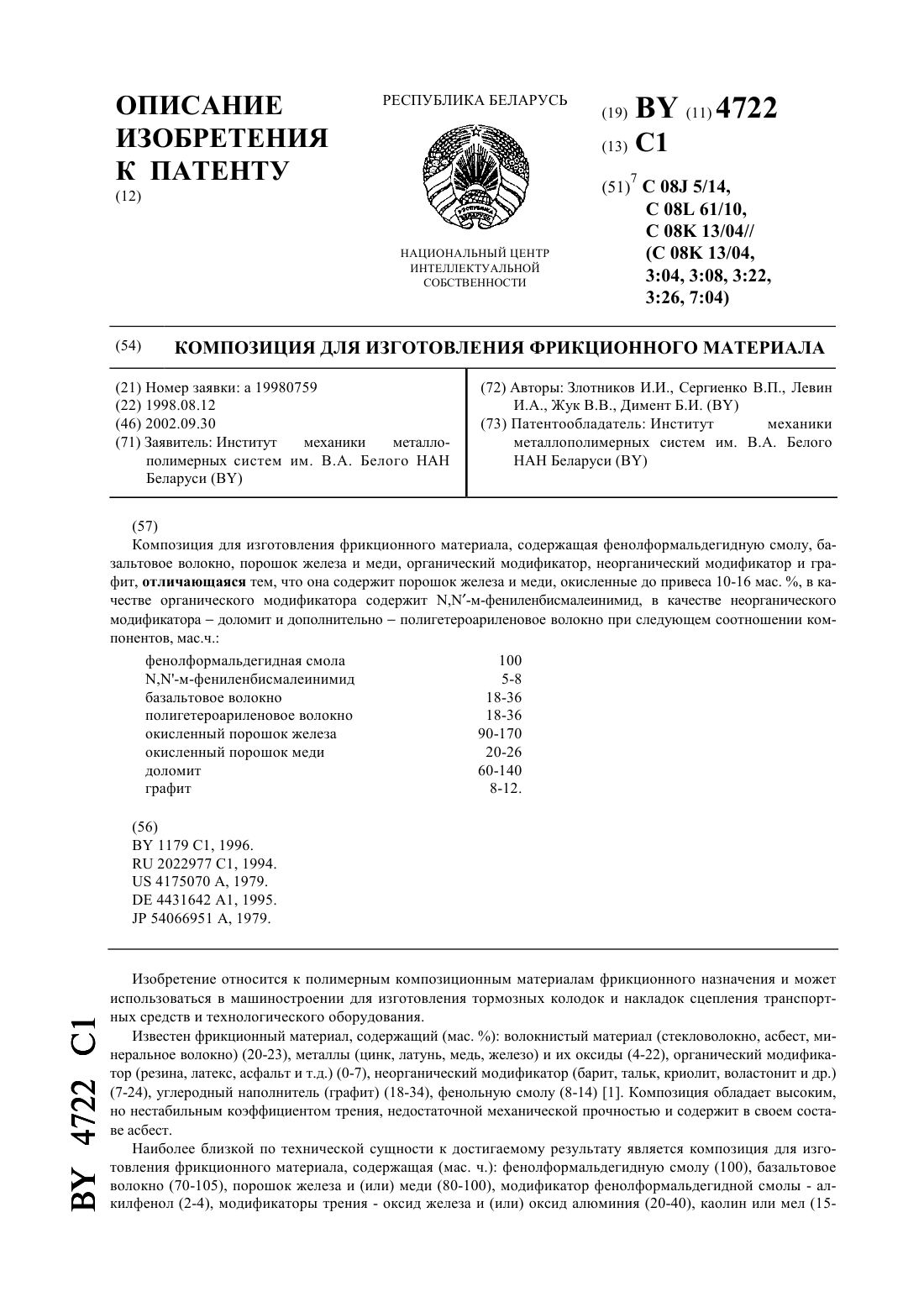

Номер патента: 4722

Опубликовано: 30.09.2002

Авторы: Димент Борис Исаакович, Жук Василий Владимирович, Сергиенко Владимир Петрович, Злотников Игорь Иванович, Левин Игорь Анатольевич

МПК: C08K 13/04, C08J 5/14, C08L 61/10...

Метки: материала, фрикционного, изготовления, композиция

Текст:

...среднего размера частицы). Такие модифицированные наполнители, вследствие рыхлой поверхности, обладают более высокой адгезией к связующему, при этом окислы, образующиеся на поверхности металлов, обеспечивают стабильность и высокое значение коэффициента трения. В связи с указанным применение таких модифицированных наполнителей оказывается значительно более эффективным, чем введение в композицию отдельно металлических порошков и их окислов....

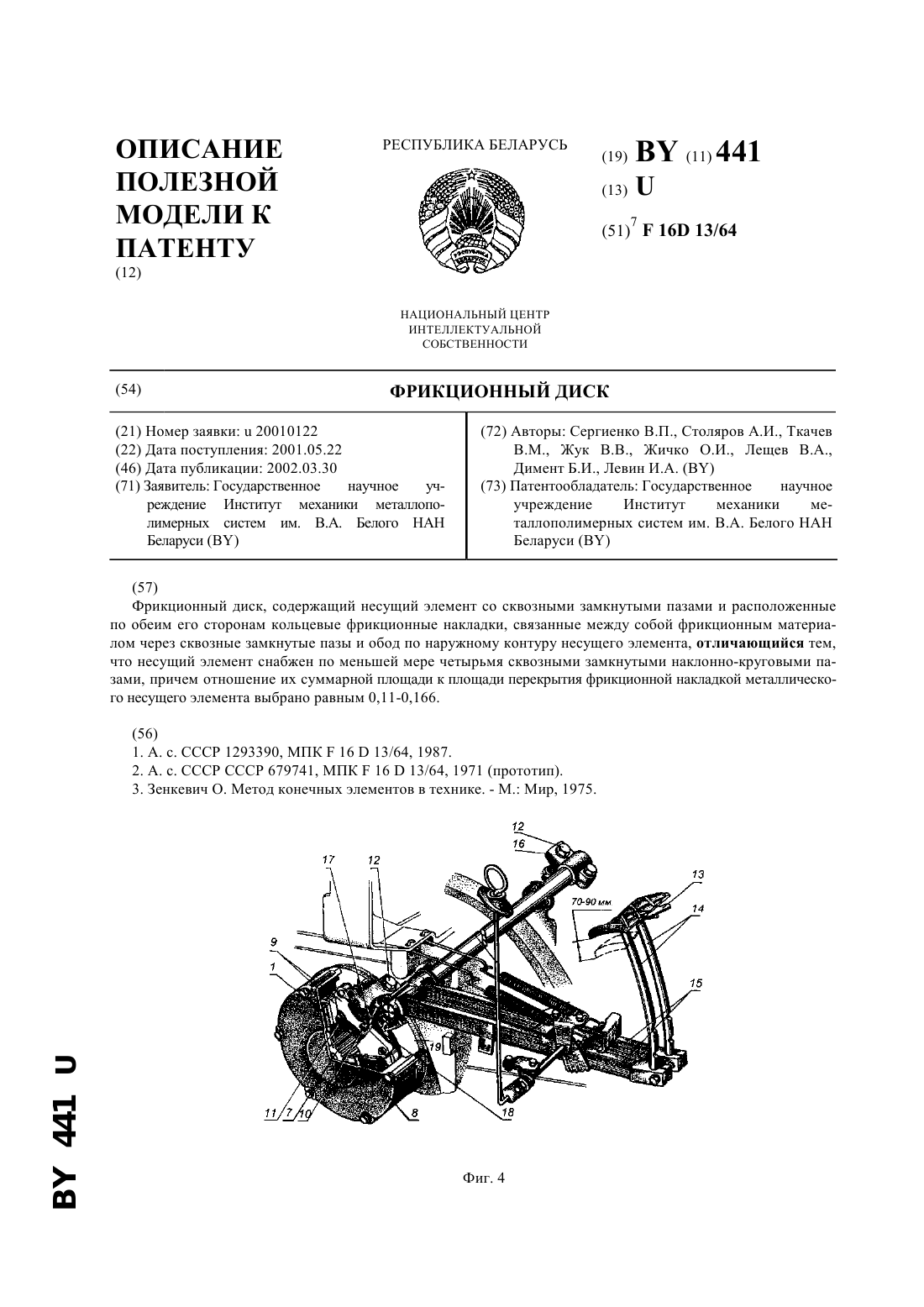

Номер патента: U 441

Опубликовано: 30.03.2002

Авторы: Димент Борис Исаакович, Левин Игорь Анатольевич, Лещев Владимир Адамович, Жичко Олег Иванович, Ткачев Виктор Михайлович, Столяров Александр Игоревич, Сергиенко Владимир Петрович, Жук Василий Владимирович

МПК: F16D 13/64

Метки: диск, фрикционный

Текст:

...При необходимости экстренного торможения или периодического подтормаживания воздействуют на педаль 13 тормоза. При нажатии на педаль 13 тормоза стержень педали 14, перемещаясь вниз, вращает рычаг 15 тормоза, от которого усилие передается через сферическую шайбу 16 и болт 12 на вилку 17. При перемещении вилки 17 усилие тяги 18 передается на нажимные диски 9, которые поворачиваются относительно друг друга. При этом шарики 10,перемещаясь по...
