Фрикционный диск

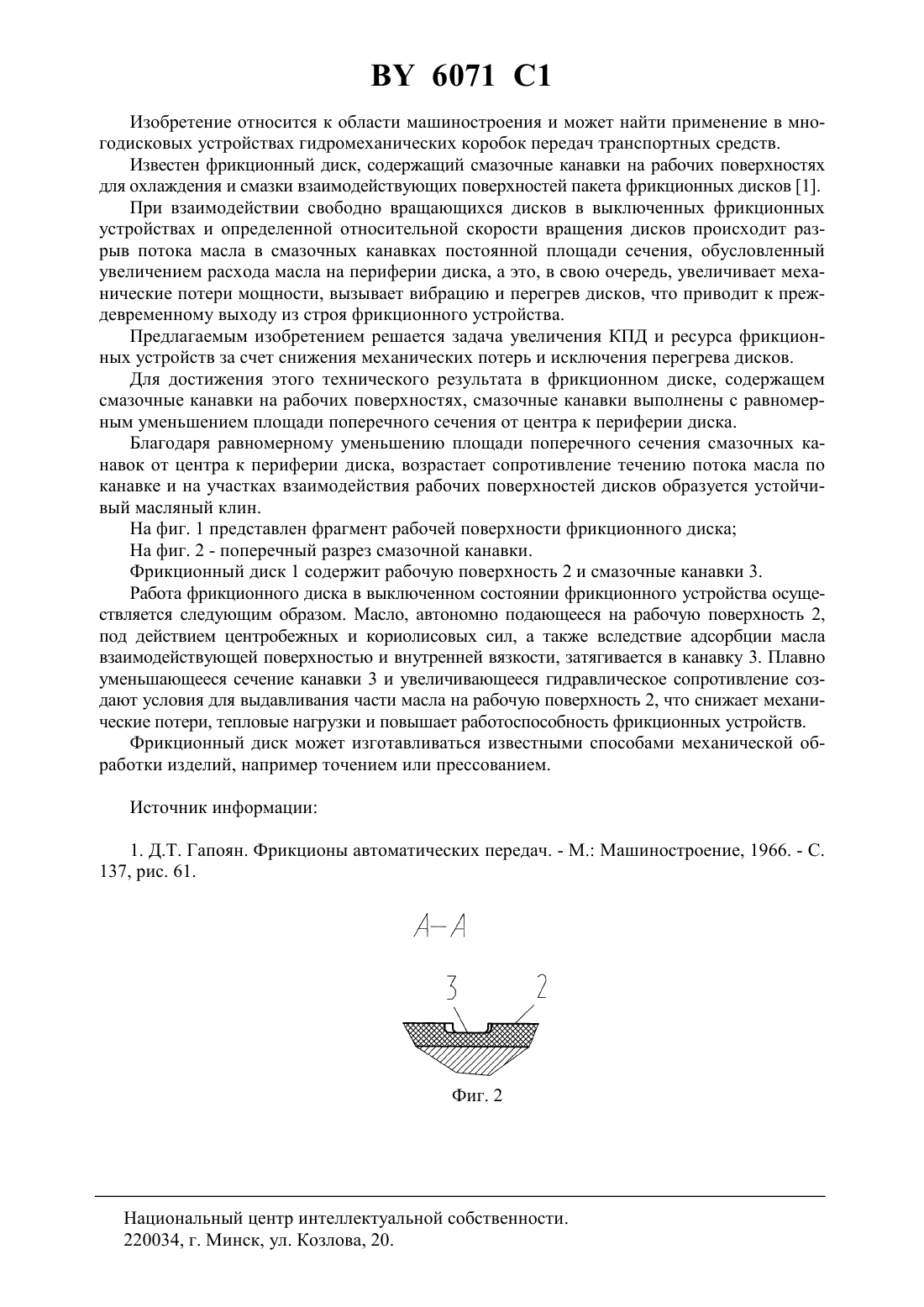

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Производственное объединение Белорусский автомобильный завод(72) Автор Мытько Анатолий Никитич(73) Патентообладатель Производственное объединение Белорусский автомобильный завод(57) Фрикционный диск, содержащий смазочные канавки на рабочих поверхностях, отличающийся тем, что смазочные канавки выполнены с равномерным уменьшением площади поперечного сечения от центра к периферии диска. 6071 1 Изобретение относится к области машиностроения и может найти применение в многодисковых устройствах гидромеханических коробок передач транспортных средств. Известен фрикционный диск, содержащий смазочные канавки на рабочих поверхностях для охлаждения и смазки взаимодействующих поверхностей пакета фрикционных дисков 1. При взаимодействии свободно вращающихся дисков в выключенных фрикционных устройствах и определенной относительной скорости вращения дисков происходит разрыв потока масла в смазочных канавках постоянной площади сечения, обусловленный увеличением расхода масла на периферии диска, а это, в свою очередь, увеличивает механические потери мощности, вызывает вибрацию и перегрев дисков, что приводит к преждевременному выходу из строя фрикционного устройства. Предлагаемым изобретением решается задача увеличения КПД и ресурса фрикционных устройств за счет снижения механических потерь и исключения перегрева дисков. Для достижения этого технического результата в фрикционном диске, содержащем смазочные канавки на рабочих поверхностях, смазочные канавки выполнены с равномерным уменьшением площади поперечного сечения от центра к периферии диска. Благодаря равномерному уменьшению площади поперечного сечения смазочных канавок от центра к периферии диска, возрастает сопротивление течению потока масла по канавке и на участках взаимодействия рабочих поверхностей дисков образуется устойчивый масляный клин. На фиг. 1 представлен фрагмент рабочей поверхности фрикционного диска На фиг. 2 - поперечный разрез смазочной канавки. Фрикционный диск 1 содержит рабочую поверхность 2 и смазочные канавки 3. Работа фрикционного диска в выключенном состоянии фрикционного устройства осуществляется следующим образом. Масло, автономно подающееся на рабочую поверхность 2,под действием центробежных и кориолисовых сил, а также вследствие адсорбции масла взаимодействующей поверхностью и внутренней вязкости, затягивается в канавку 3. Плавно уменьшающееся сечение канавки 3 и увеличивающееся гидравлическое сопротивление создают условия для выдавливания части масла на рабочую поверхность 2, что снижает механические потери, тепловые нагрузки и повышает работоспособность фрикционных устройств. Фрикционный диск может изготавливаться известными способами механической обработки изделий, например точением или прессованием. Источник информации 1. Д.Т. Гапоян. Фрикционы автоматических передач. - М. Машиностроение, 1966. - С. 137, рис. 61. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
