Режущее устройство для стебельчатых растений

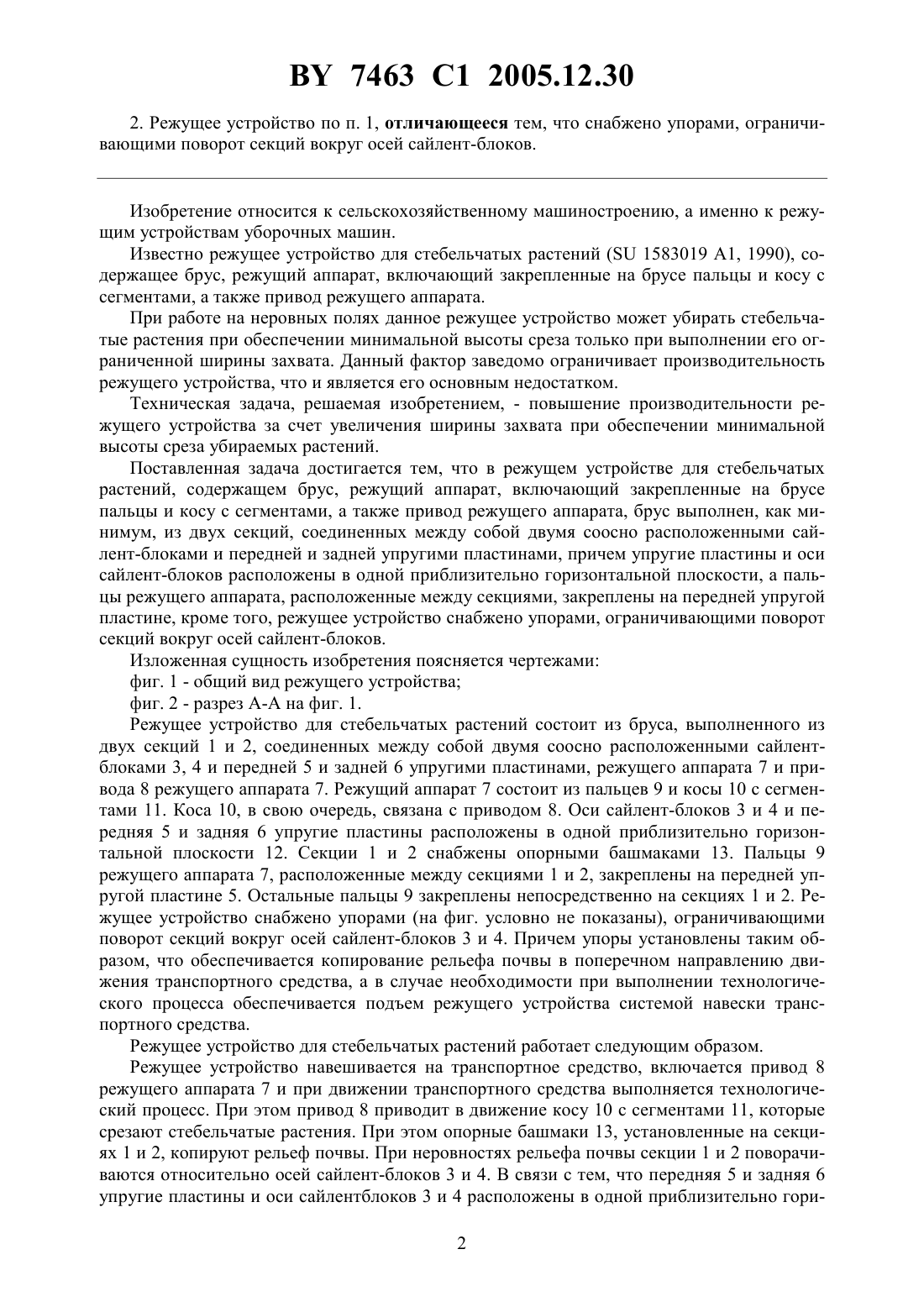

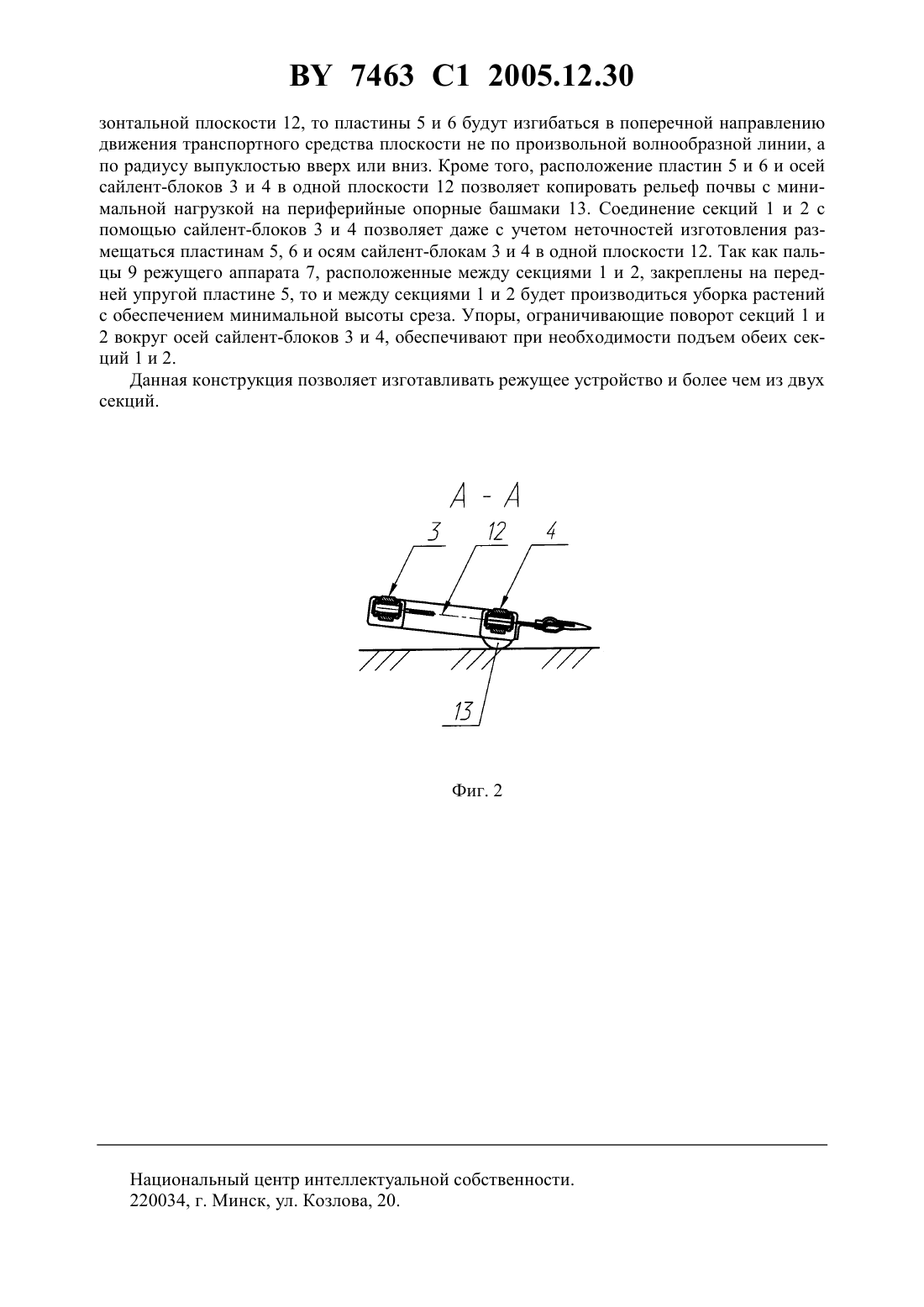

(51)01 34/02, 34/13 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЖУЩЕЕ УСТРОЙСТВО ДЛЯ СТЕБЕЛЬЧАТЫХ РАСТЕНИЙ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Дюжев Андрей Анисимович Косьяненко Сергей Васильевич Савков Михаил Александрович Вырский Алексей Николаевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) 1. Режущее устройство для стебельчатых растений, содержащее брус, режущий аппарат, включающий закрепленные на брусе пальцы и косу с сегментами, и привод режущего аппарата, отличающееся тем, что брус выполнен, как минимум, из двух секций, соединенных между собой двумя соосно расположенными сайлент-блоками и передней и задней упругими пластинами, причем упругие пластины и оси сайлент-блоков расположены в одной приблизительно горизонтальной плоскости, а пальца режущего аппарата, расположенные между секциями, закреплены на передней упругой пластине. 7463 1 2005.12.30 2. Режущее устройство по п. 1, отличающееся тем, что снабжено упорами, ограничивающими поворот секций вокруг осей сайлент-блоков. Изобретение относится к сельскохозяйственному машиностроению, а именно к режущим устройствам уборочных машин. Известно режущее устройство для стебельчатых растений ( 1583019 1, 1990), содержащее брус, режущий аппарат, включающий закрепленные на брусе пальцы и косу с сегментами, а также привод режущего аппарата. При работе на неровных полях данное режущее устройство может убирать стебельчатые растения при обеспечении минимальной высоты среза только при выполнении его ограниченной ширины захвата. Данный фактор заведомо ограничивает производительность режущего устройства, что и является его основным недостатком. Техническая задача, решаемая изобретением, - повышение производительности режущего устройства за счет увеличения ширины захвата при обеспечении минимальной высоты среза убираемых растений. Поставленная задача достигается тем, что в режущем устройстве для стебельчатых растений, содержащем брус, режущий аппарат, включающий закрепленные на брусе пальцы и косу с сегментами, а также привод режущего аппарата, брус выполнен, как минимум, из двух секций, соединенных между собой двумя соосно расположенными сайлент-блоками и передней и задней упругими пластинами, причем упругие пластины и оси сайлент-блоков расположены в одной приблизительно горизонтальной плоскости, а пальцы режущего аппарата, расположенные между секциями, закреплены на передней упругой пластине, кроме того, режущее устройство снабжено упорами, ограничивающими поворот секций вокруг осей сайлент-блоков. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид режущего устройства фиг. 2 - разрез А-А на фиг. 1. Режущее устройство для стебельчатых растений состоит из бруса, выполненного из двух секций 1 и 2, соединенных между собой двумя соосно расположенными сайлентблоками 3, 4 и передней 5 и задней 6 упругими пластинами, режущего аппарата 7 и привода 8 режущего аппарата 7. Режущий аппарат 7 состоит из пальцев 9 и косы 10 с сегментами 11. Коса 10, в свою очередь, связана с приводом 8. Оси сайлент-блоков 3 и 4 и передняя 5 и задняя 6 упругие пластины расположены в одной приблизительно горизонтальной плоскости 12. Секции 1 и 2 снабжены опорными башмаками 13. Пальцы 9 режущего аппарата 7, расположенные между секциями 1 и 2, закреплены на передней упругой пластине 5. Остальные пальцы 9 закреплены непосредственно на секциях 1 и 2. Режущее устройство снабжено упорами (на фиг. условно не показаны), ограничивающими поворот секций вокруг осей сайлент-блоков 3 и 4. Причем упоры установлены таким образом, что обеспечивается копирование рельефа почвы в поперечном направлению движения транспортного средства, а в случае необходимости при выполнении технологического процесса обеспечивается подъем режущего устройства системой навески транспортного средства. Режущее устройство для стебельчатых растений работает следующим образом. Режущее устройство навешивается на транспортное средство, включается привод 8 режущего аппарата 7 и при движении транспортного средства выполняется технологический процесс. При этом привод 8 приводит в движение косу 10 с сегментами 11, которые срезают стебельчатые растения. При этом опорные башмаки 13, установленные на секциях 1 и 2, копируют рельеф почвы. При неровностях рельефа почвы секции 1 и 2 поворачиваются относительно осей сайлент-блоков 3 и 4. В связи с тем, что передняя 5 и задняя 6 упругие пластины и оси сайлентблоков 3 и 4 расположены в одной приблизительно гори 2 7463 1 2005.12.30 зонтальной плоскости 12, то пластины 5 и 6 будут изгибаться в поперечной направлению движения транспортного средства плоскости не по произвольной волнообразной линии, а по радиусу выпуклостью вверх или вниз. Кроме того, расположение пластин 5 и 6 и осей сайлент-блоков 3 и 4 в одной плоскости 12 позволяет копировать рельеф почвы с минимальной нагрузкой на периферийные опорные башмаки 13. Соединение секций 1 и 2 с помощью сайлент-блоков 3 и 4 позволяет даже с учетом неточностей изготовления размещаться пластинам 5, 6 и осям сайлент-блокам 3 и 4 в одной плоскости 12. Так как пальцы 9 режущего аппарата 7, расположенные между секциями 1 и 2, закреплены на передней упругой пластине 5, то и между секциями 1 и 2 будет производиться уборка растений с обеспечением минимальной высоты среза. Упоры, ограничивающие поворот секций 1 и 2 вокруг осей сайлент-блоков 3 и 4, обеспечивают при необходимости подъем обеих секций 1 и 2. Данная конструкция позволяет изготавливать режущее устройство и более чем из двух секций. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
