Линия окраски электроосаждением

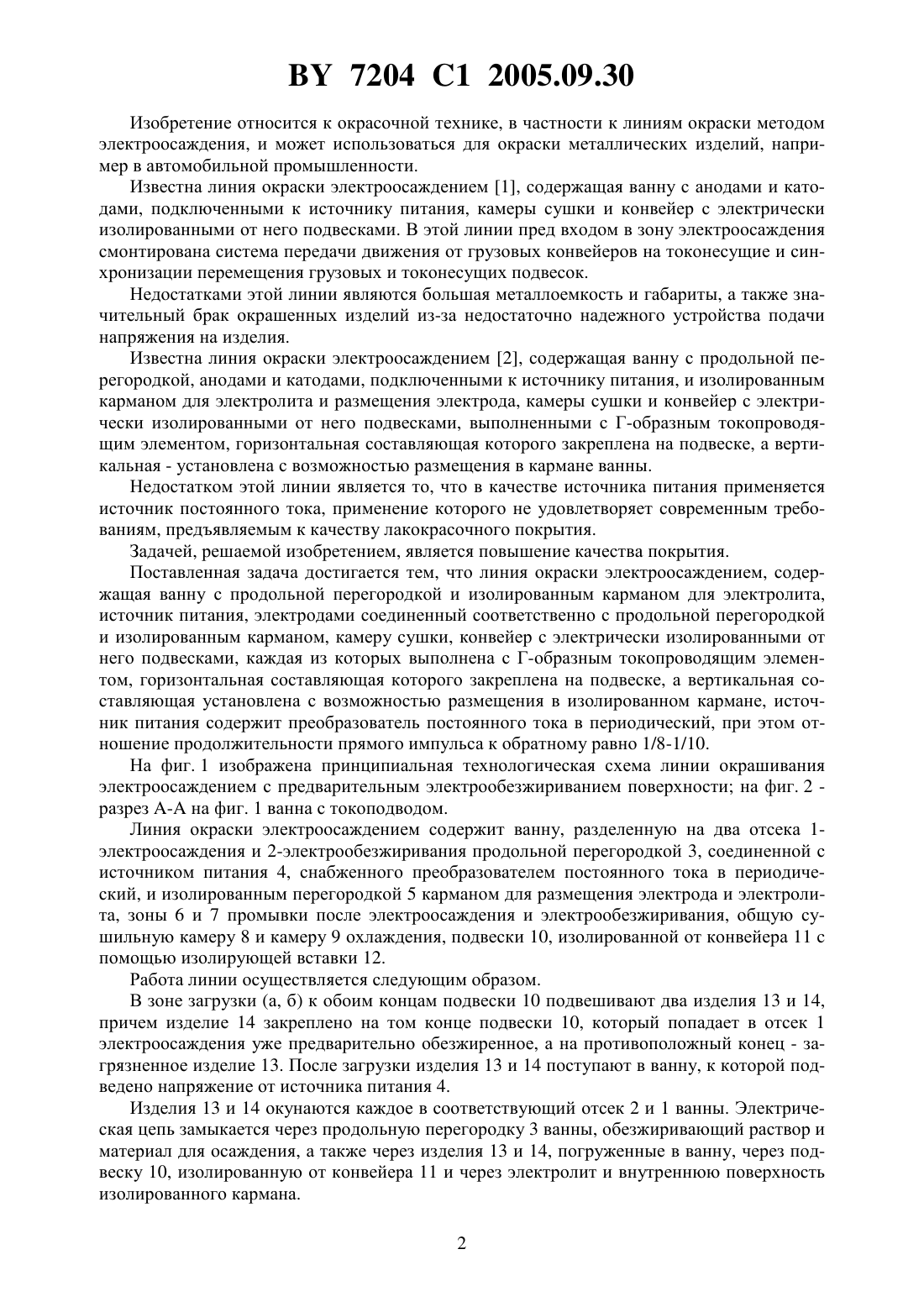

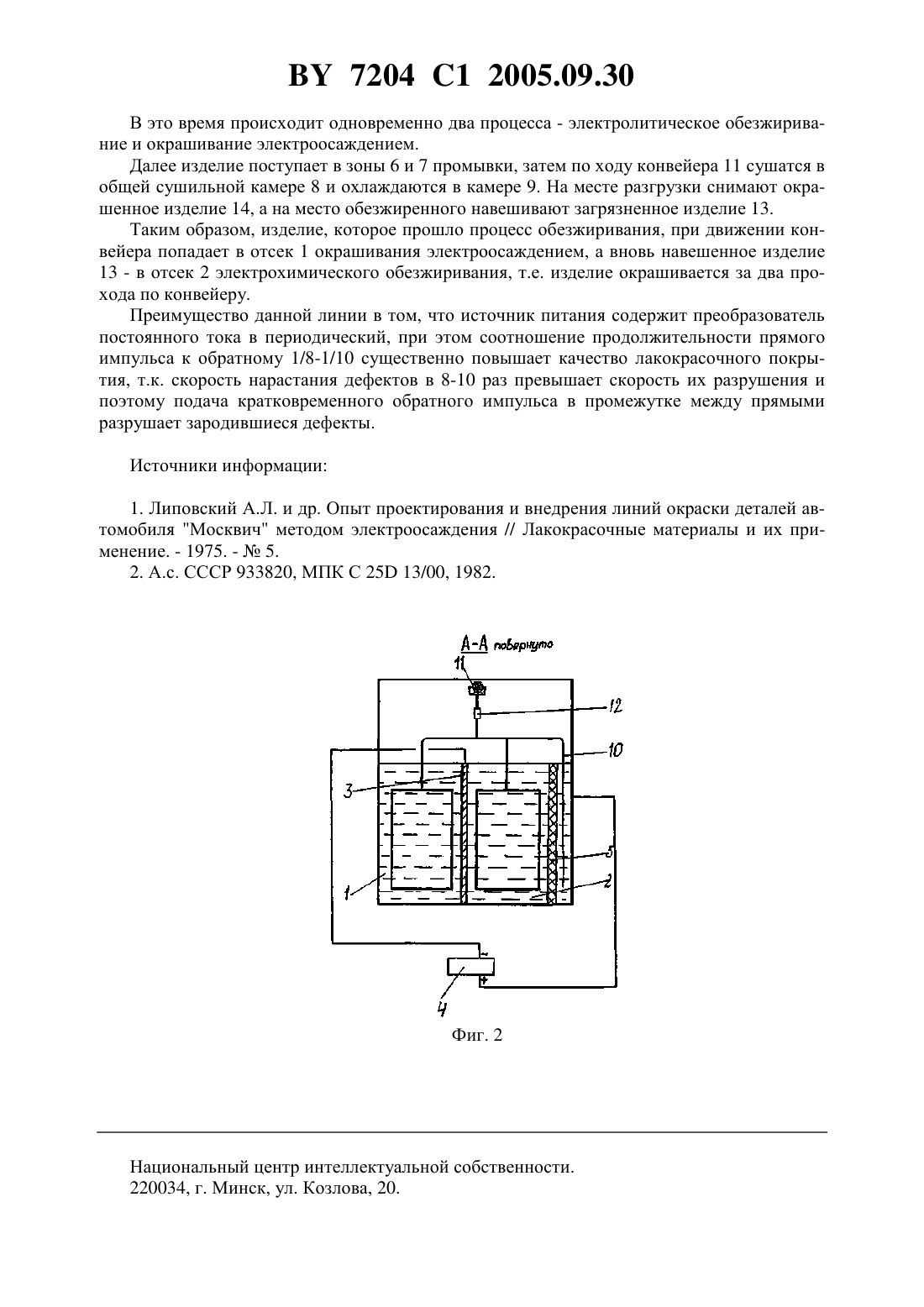

(51)25 13/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Пашин Александр Дмитриевич Адамонис Артур Зыгмундович(73) Патентообладатель Белорусский национальный технический университет(57) Линия окраски электроосаждением, содержащая ванну с продольной перегородкой и изолированным карманом для электролита, источник питания, электродами соединенный соответственно с продольной перегородкой и изолированным карманом, камеру сушки,конвейер с электрически изолированными от него подвесками, каждая из которых выполнена с Г-образным токопроводящим элементом, горизонтальная составляющая которого закреплена на подвеске, а вертикальная составляющая установлена с возможностью размещения в изолированном кармане, отличающаяся тем, что источник питания содержит преобразователь постоянного тока в периодический, при этом отношение продолжительности прямого импульса к обратному равно 1/8-1/10. 7204 1 2005.09.30 Изобретение относится к окрасочной технике, в частности к линиям окраски методом электроосаждения, и может использоваться для окраски металлических изделий, например в автомобильной промышленности. Известна линия окраски электроосаждением 1, содержащая ванну с анодами и катодами, подключенными к источнику питания, камеры сушки и конвейер с электрически изолированными от него подвесками. В этой линии пред входом в зону электроосаждения смонтирована система передачи движения от грузовых конвейеров на токонесущие и синхронизации перемещения грузовых и токонесущих подвесок. Недостатками этой линии являются большая металлоемкость и габариты, а также значительный брак окрашенных изделий из-за недостаточно надежного устройства подачи напряжения на изделия. Известна линия окраски электроосаждением 2, содержащая ванну с продольной перегородкой, анодами и катодами, подключенными к источнику питания, и изолированным карманом для электролита и размещения электрода, камеры сушки и конвейер с электрически изолированными от него подвесками, выполненными с Г-образным токопроводящим элементом, горизонтальная составляющая которого закреплена на подвеске, а вертикальная - установлена с возможностью размещения в кармане ванны. Недостатком этой линии является то, что в качестве источника питания применяется источник постоянного тока, применение которого не удовлетворяет современным требованиям, предъявляемым к качеству лакокрасочного покрытия. Задачей, решаемой изобретением, является повышение качества покрытия. Поставленная задача достигается тем, что линия окраски электроосаждением, содержащая ванну с продольной перегородкой и изолированным карманом для электролита,источник питания, электродами соединенный соответственно с продольной перегородкой и изолированным карманом, камеру сушки, конвейер с электрически изолированными от него подвесками, каждая из которых выполнена с Г-образным токопроводящим элементом, горизонтальная составляющая которого закреплена на подвеске, а вертикальная составляющая установлена с возможностью размещения в изолированном кармане, источник питания содержит преобразователь постоянного тока в периодический, при этом отношение продолжительности прямого импульса к обратному равно 1/8-1/10. На фиг. 1 изображена принципиальная технологическая схема линии окрашивания электроосаждением с предварительным электрообезжириванием поверхности на фиг. 2 разрез - на фиг. 1 ванна с токоподводом. Линия окраски электроосаждением содержит ванну, разделенную на два отсека 1 электроосаждения и 2-электрообезжиривания продольной перегородкой 3, соединенной с источником питания 4, снабженного преобразователем постоянного тока в периодический, и изолированным перегородкой 5 карманом для размещения электрода и электролита, зоны 6 и 7 промывки после электроосаждения и электрообезжиривания, общую сушильную камеру 8 и камеру 9 охлаждения, подвески 10, изолированной от конвейера 11 помощью изолирующей вставки 12. Работа линии осуществляется следующим образом. В зоне загрузки (а, б) к обоим концам подвески 10 подвешивают два изделия 13 и 14,причем изделие 14 закреплено на том конце подвески 10, который попадает в отсек 1 электроосаждения уже предварительно обезжиренное, а на противоположный конец - загрязненное изделие 13. После загрузки изделия 13 и 14 поступают в ванну, к которой подведено напряжение от источника питания 4. Изделия 13 и 14 окунаются каждое в соответствующий отсек 2 и 1 ванны. Электрическая цепь замыкается через продольную перегородку 3 ванны, обезжиривающий раствор и материал для осаждения, а также через изделия 13 и 14, погруженные в ванну, через подвеску 10, изолированную от конвейера 11 и через электролит и внутреннюю поверхность изолированного кармана. 2 7204 1 2005.09.30 В этовремя происходит одновременно два процесса - электролитическое обезжиривание и окрашивание электроосаждением. Далее изделие поступает в зоны 6 и 7 промывки, затем по ходу конвейера 11 сушатся в общей сушильной камере 8 и охлаждаются в камере 9. На месте разгрузки снимают окрашенное изделие 14, а на место обезжиренного навешивают загрязненное изделие 13. Таким образом, изделие, которое прошло процесс обезжиривания, при движении конвейера попадает в отсек 1 окрашивания электроосаждением, а вновь навешенное изделие 13 - в отсек 2 электрохимического обезжиривания, т.е. изделие окрашивается за два прохода по конвейеру. Преимущество данной линии в том, что источник питания содержит преобразователь постоянного тока в периодический, при этом соотношение продолжительности прямого импульса к обратному 1/8-1/10 существенно повышает качество лакокрасочного покрытия, т.к. скорость нарастания дефектов в 8-10 раз превышает скорость их разрушения и поэтому подача кратковременного обратного импульса в промежутке между прямыми разрушает зародившиеся дефекты. Источники информации 1. Липовский А.Л. и др. Опыт проектирования и внедрения линий окраски деталей автомобиля Москвич методом электроосаждения // Лакокрасочные материалы и их применение. - 1975. -5. 2. А.с. СССР 933820, МПК С 25 13/00, 1982. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
