Гидродинамический кавитационный реактор

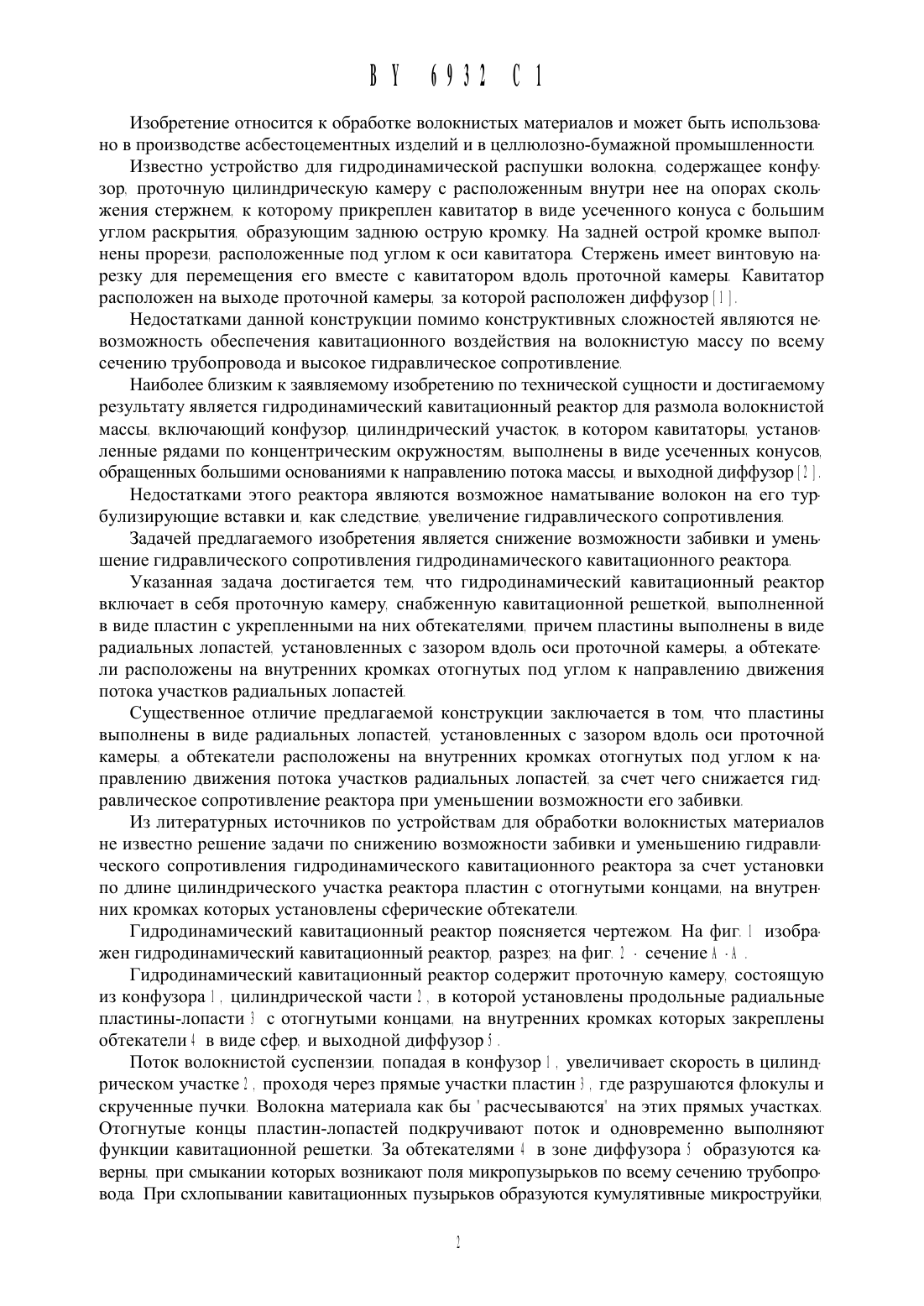

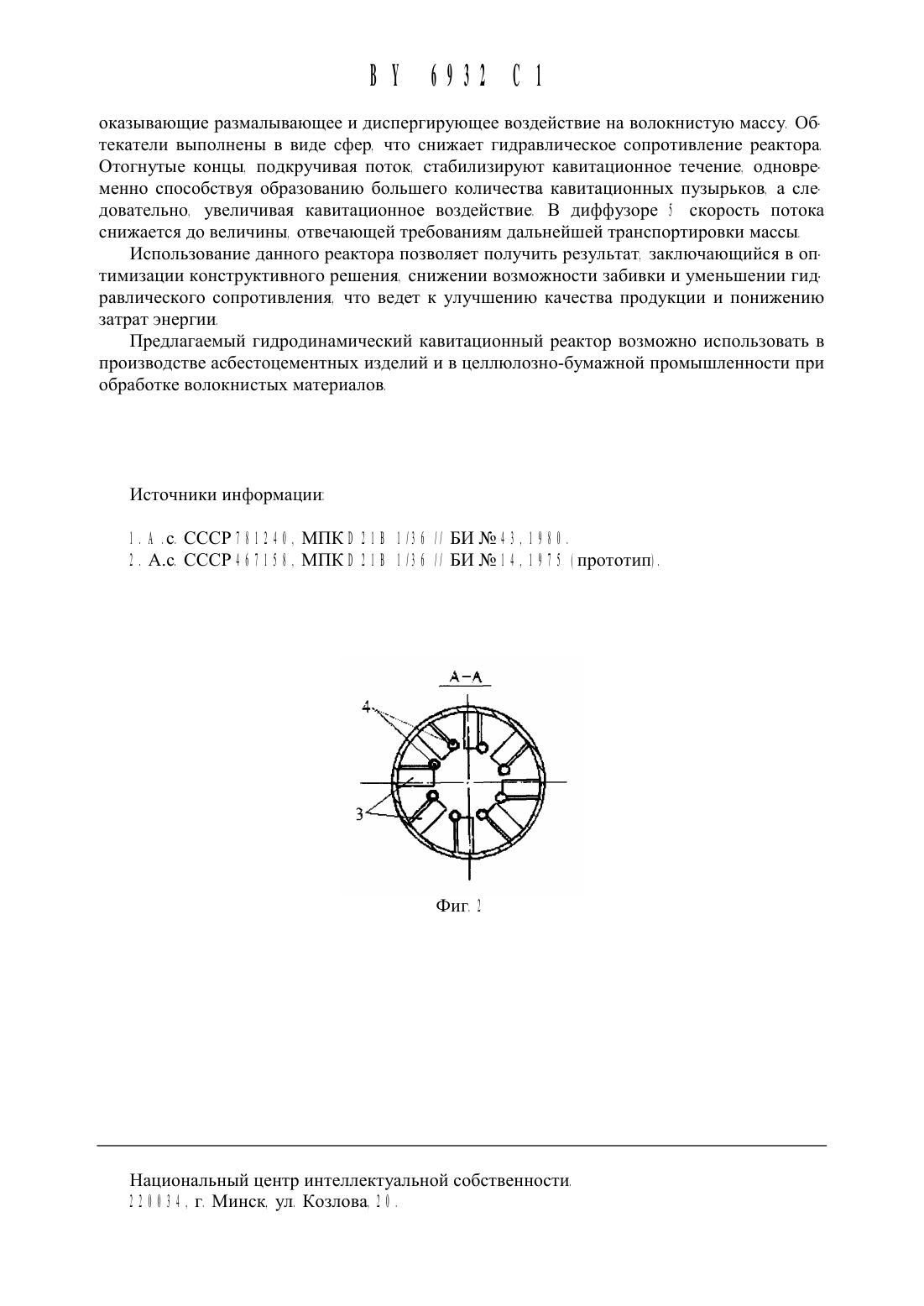

НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ00 0 0 Заявитель Учреждение образования Белорусский государственный технологический университет В 0 102)Авторы Петров Олег Алексеевич Вайтехович Петр Евгеньевич В 0 000 3 ) Патентообладатель Учреждение образования Белорусский государственный технологический университет В 0 00 . Гидродинамический кавитаЦионный реактор. включающий проточную камеру. снабженную кавитационной рещеткой. выполненной в виде пластин с укрепленными на них обтекателями. отличающийся тем. что пластины выполнены в виде радиальных лопастей. установленных с зазором вдоль оси проточной камеры. а обтекатели расположены на внутренних кромках отогнутых под углом к направлению движения потока участков радиальных лопастей2 . Реактор по п 0 . отличающийся тем. что обтекатели выполнены в виде сфер.Изобретение относится К обработке волокнистых материалов И может быть использовано в производстве асбестоцементных изделий И в целлюлозно-бумажной промышленностиИзвестно устройство для гидродинамической распущки волокна. содержащее конфузор. проточную цилиндрическую камеру с расположенным внутри нее на опорах скольжения стержнем. к которому прикреплен кавитатор в виде усеченного конуса с большим углом раскрытия. образующим заднюю острую кромку На задней острой кромке вь 1 полнены прорези. расположенные под углом к оси кавитатора Стержень имеет винтовую нарезку для перемещения его вместе с кавитатором вдоль проточной камеры. Кавитатор расположен на выходе проточной камеры. за которой расположен диффузор 1 1 .Недостатками данной конструкции помимо конструктивных сложностей являются невозможность обеспечения кавитационного воздействия на волокнистую массу по всему сечению трубопровода и высокое гидравлическое сопротивление.Наиболее близким к заявляемому изобретению по технической сущности и достигаемому результату является гидродинамический кавитационный реактор для размола волокнистой массы. включающий конфузор. цилиндрический участок. в котором кавитаторы. установленные рядами по концентрическим окружностям. выполнены в виде усеченных конусов. обращенных больщими основаниями к направлению потока массы. и выходной диффузор 2 1 .Недостатками этого реактора являются возможное наматывание волокон на его турбулизирующие вставки и. как следствие. увеличение гидравлического сопротивленияЗадачей предлагаемого изобретения является снижение возможности забивки и уменьщение гидравлического сопротивления гидродинамического кавитационного реактораУказанная задача достигается тем. что гидродинамический кавитационный реактор включает в себя проточную камеру. снабженную кавитационной рещеткой. выполненной в виде пластин с укрепленными на них обтекателями. причем пластины выполнены в виде радиальных лопастей. установленных с зазором вдоль оси проточной камеры. а обтекатели расположены на внутренних кромках отогнутых под углом к направлению движения потока участков радиальных лопастейСущественное отличие предлагаемой конструкции заключается в том. что пластины выполнены в виде радиальных лопастей. установленных с зазором вдоль оси проточной камеры. а обтекатели расположены на внутренних кромках отогнутых под углом к направлению движения потока участков радиальных лопастей. за счет чего снижается гидравлическое сопротивление реактора при уменьщении возможности его забивки.Из литературных источников по устройствам для обработки волокнистых материалов не известно рещение задачи по снижению возможности забивки и уменьшению гидравлического сопротивления гидродинамического кавитационного реактора за счет установки по длине цилиндрического участка реактора пластин с отогнутыми концами. на внутренних кромках которых установлены сферические обтекатели.Гидродинамический кавитационный реактор поясняется чертежом На фиг 1 изображен гидродинамический кавитационный реактор. разрез на фиг. 2 - сечениеА -А .Гидродинамический кавитационный реактор содержит проточную камеру. состоящую из конфузора 1 . цилиндрической части 2 . в которой установлены продольные радиальные пластины-лопасти 3 с отогнутыми концами. на внутренних кромках которых закреплены обтекатели 4 в виде сфер. и выходной диффузор 5 .Поток волокнистой суспензии. попадая в конфузор 1 . увеличивает скорость в цилиндрическом участке 2 . проходя через прямые участки пластин 3 . где разрущаются флокулы и скрученные пучки Волокна материала как бы расчесываются на этих прямых участках Отогнутые концы пластин-лопастей подкручивают поток и одновременно выполняют функции кавитационной решетки За обтекателями 4 в зоне диффузора 5 образуются каверны. при смыкании которых возникают поля микропузырьков по всему сечению трубопро вода При схлопывании кавитационных пузырьков образуются кумулятивные микроструйки.оказываюшие размаль 1 ваюшее И диспергируюшее воздействие на волокнистую массу Обтекатели выполнены в виде сфер. что снижает гидравлическое сопротивление реактора Отогнуть 1 е концы. подкручивая поток. стабилизируют кавитационное течение. одновременно способствуя образованию большего количества кавитационных пузырьков. а следовательно. увеличивая кавитационное воздействие В диффузоре 5 скорость потока снижается до величины. отвечающей требованиям дальнейшей транспортировки массыИспользование данного реактора позволяет получить результат. заключающийся в оптимизации конструктивного решения. снижении возможности забивки и уменьшении гидравлического сопротивления. что ведет к улучшению качества продукции и понижению затрат энергии.Предлагаемый гидродинамический кавитационный реактор возможно использовать в производстве асбестоцементных изделий и в целлюлозно-бумажной промышленности при обработке волокнистых материаловНациональный центр интеллектуальной собственности. 2 2 0 0 3 4 . г Минск. ул Козлова. 2 0 .
